MAC M1大数据0-1成神篇-22 hdfs写数据流程

写在前面：

1.第一部分宏观讲一下流程

2.第二部分微观讲一下流程

进入主题：

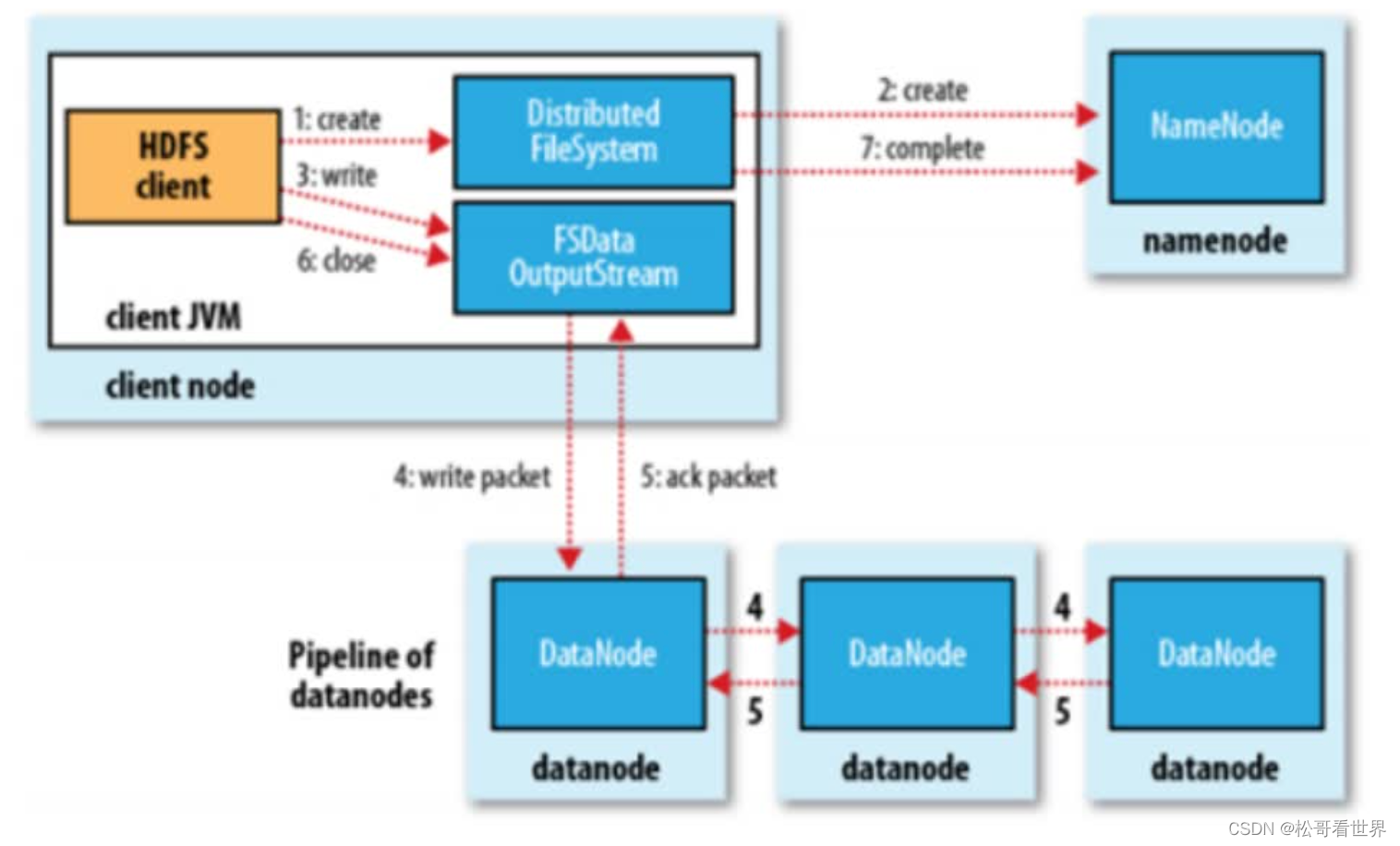

• 宏观流程
  •
  • 1.客户端向HDFS发送写数据请求
    • hdfs dfs -put tomcat.tar.gz /
  • 2. filesystem通过rpc调用namenode的create方法
    • nn首先检查是否有足够的空间权限等条件创建这个文件,或者这个路径是否已经存在
      • 有：NN会针对这个文件创建一个空的Entry对象,并返回成功状态给DFS
      • 没有：直接抛出对应的异常，给予客户端错误提示信息
  • 3. DFS如果接收到成功状态，会创建一个对象FSDataOutputStream的对象给客户端使用
  • 4.客户端需要向NN询问第一个Block存放的位置
    • NN通过机架感知策略(node1 node 2 node8)
  • 5.需要将客户端和DN节点创建连接
    • pipeline(管道)
      • 客户端和node1创建连接socket
      • node1和node2创建连接socket
      • node2和Node8创建连接socket
  • 6.客户端将文件按照块block切分数据,但是按照packet发送数据
    • 默认一个packet大小为64K,Block128M为2048个packet
  • 7.客户端通过pipeline管道开始使用FSDataOutputStream对象将数据输出
    • 客户端首先将一个packet发送给node1,同时给予node1一个ack状态
    • node1接受数据后会将数据继续传递给node2,同时给予node2一个ack状态
    • node2接受数据后会将数据继续传递给node8,同时给予node8一个ack状态
    • node8将这个packet接受完成后，会响应这个ack给node2为true
    • node2会响应给node1 ,同理node1响应给客户端
  • 8.客户端接收到成功的状态,就认为某个packet发送成功了，直到当前块所有的packet都发送完成
  • 9.如果客户端接收到最后一个pakcet的成功状态,说明当前block传输完成
  • 10.客户端会将这个消息传递给NN，NN确认传输完成
    • NN会将block的信息记录到Entry,客户端会继续向NN询问第二个块的存储位置,依次类推
    • block1 (node1 node2 node8)
    • block2 (node1 node8 node9)
    • ....
    • blockn(node1 node7 node9)
  • 12.当最后一个Block传输完成，管道就会被撤销
  • 13.当所有的block传输完成后，NN在Entry中存储所有的File与Block与DN的映射关系
  • 14.关闭FsDataOutPutStream
• 微观流程
  • 1.
  • 2.首先客户端从自己的硬盘以流的方式读取数据文件到自己的缓存中
  • 3.然后将缓存中的数据以chunk（512B）和checksum(4B)的方式放入到packet（64K）
    • 1. chunk:checksum=128:1
    • 2. checksum:在数据处理和数据通信领域中，用于校验目的的一组数据项的和
    • 3. Packet分为两类，一类是实际数据包，另一类是heater包。

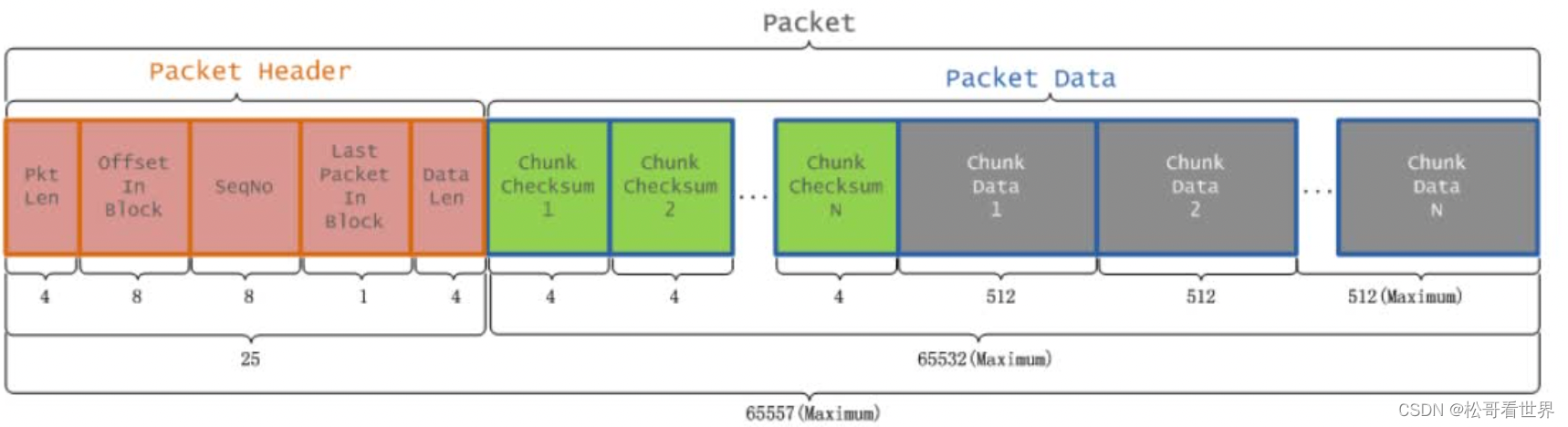

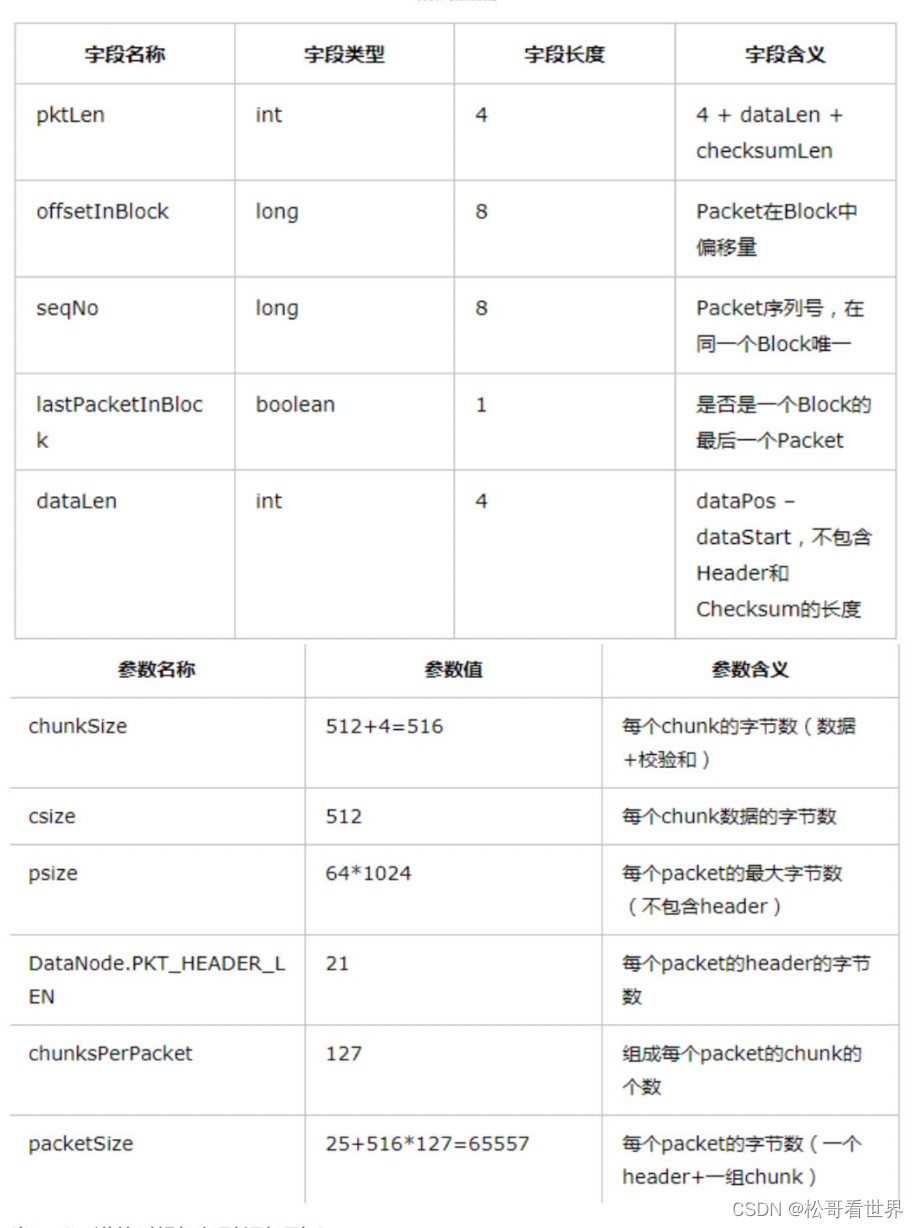

    •  4.一个Packet数据包的组成结构
  •
  •
  • 4.当packet满的时候加入到添加到dataqueue

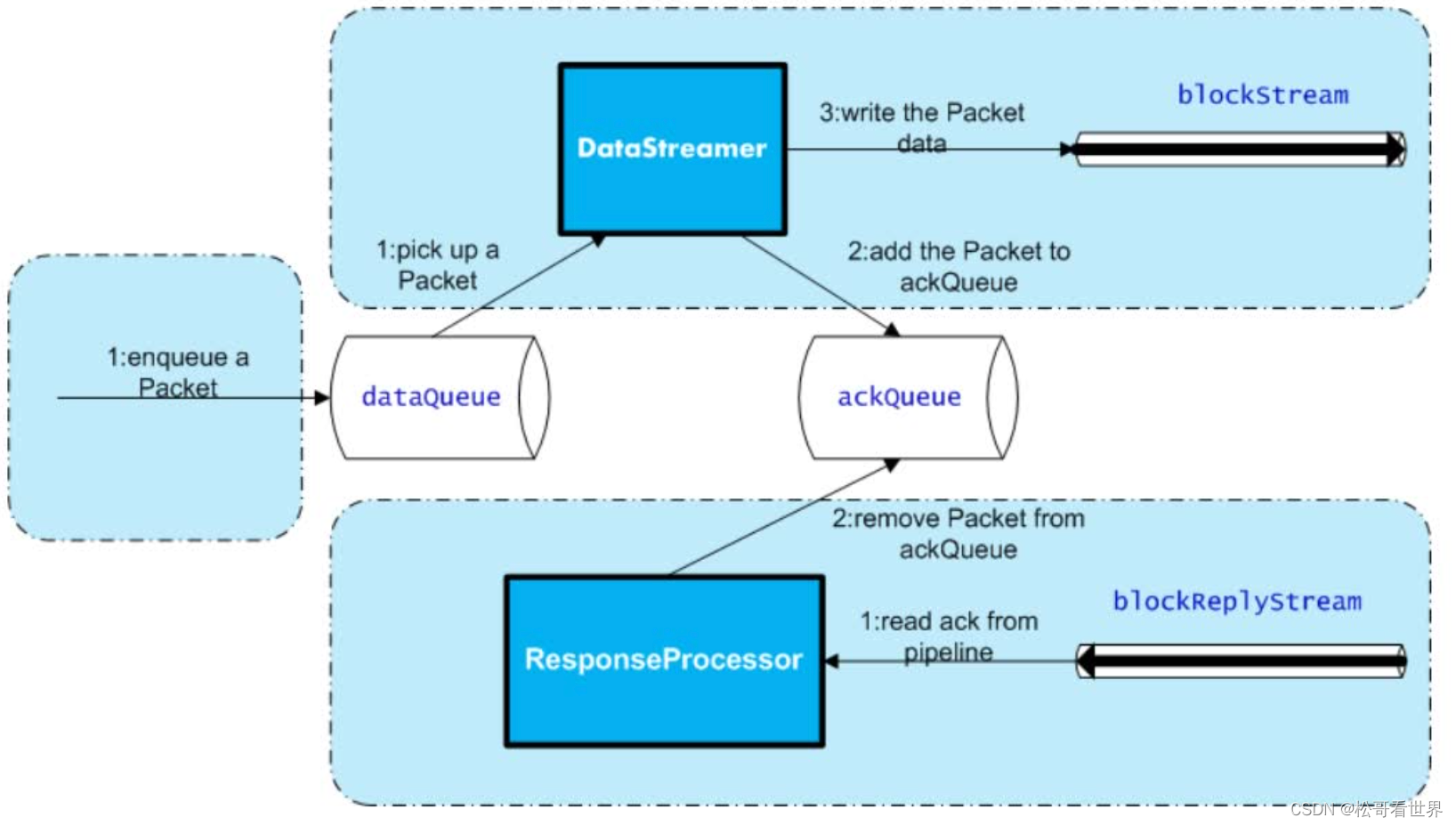

  • 5. datastreamer开始从dataqueue队列上取出一个packet，通过FSDataOPS发送到Pipleline
    • 1.在取出的时候，也会将packet加入到ackQueue,典型的生产者消费者模式
  • 6.客户端发送一个Packet数据包以后开始接收ack，会有一个用来接收ack的ResponseProcessor进程，如果收到成功的ack
    • 如果某一个packet的ack为true,那么就从ackqueue删除掉这个packet
    • 如果某一个packet的ack为false,将ackqueue中所有的packet重新挂载到发送队列,重新发送

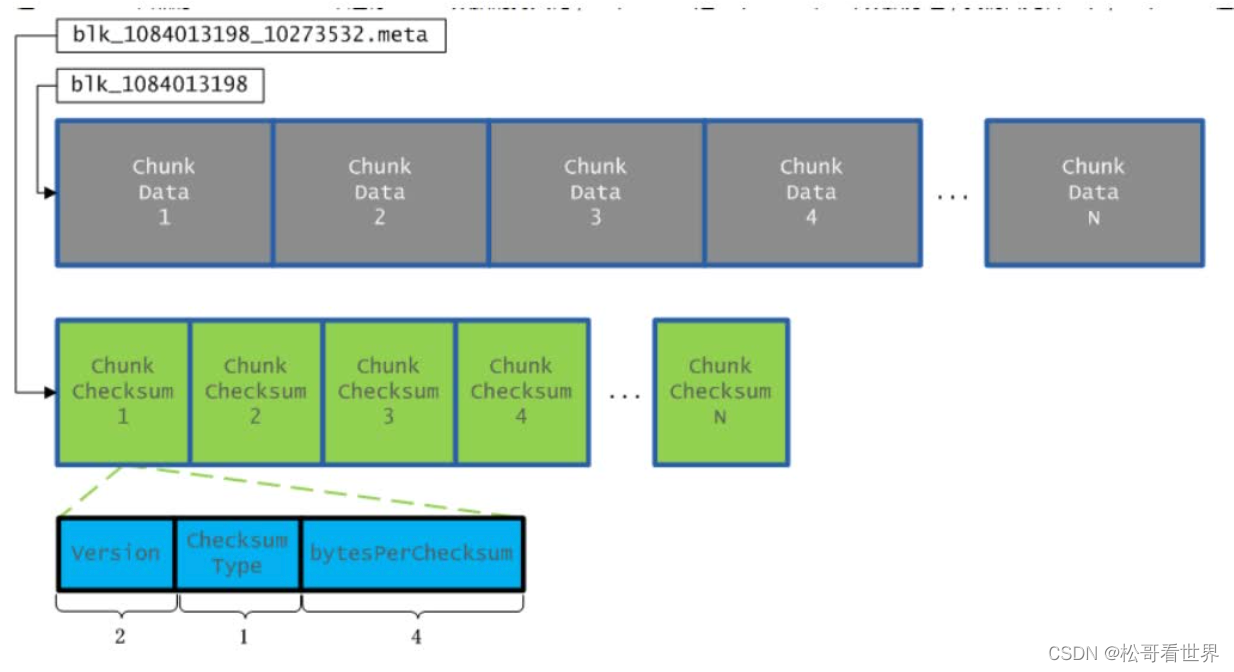

  • 8.最终DFS保存的数据格式为
    •

 完毕。
