关于Cadence原理图导出一方网表提示WARNING(ORCAP-36042)的处理方式

关于Cadence原理图导出一方网表提示WARNING(ORCAP-36042)的处理方式

报警详细信息如下：

#1 WARNING(ORCAP-36042): Pin "GND" is renamed to "GND#32" as visible power pin of same name already exists in Package IML7991_7 , U11: TM238CVGP01-00-PCB1-00, 6Gamma (408.94, 121.92).
#2 WARNING(ORCAP-36042): Pin "GND" is renamed to "GND#33" as visible power pin of same name already exists in Package IML7991_7 , U11: TM238CVGP01-00-PCB1-00, 6Gamma (408.94, 121.92).

翻译如下：

#1警告（ORCAP-36042）：引脚“GND”重命名为“GND#32”，因为在封装IML7991_7， U11: TM238CVGP01-00-PCB1-00, 6Gamma（408.94, 121.92）中已经存在相同名称的可见电源引脚。
#2警告（ORCAP-36042）：引脚“GND”重命名为“GND#33”，因为在封装IML7991_7， U11: TM238CVGP01-00-PCB1-00, 6Gamma（408.94, 121.92）中已经存在相同名称的可见电源引脚。

此类报警不影响网表的正常导出及正确性，且重命名是软件内部进行，不直接修改用户的图纸，一般情况下可忽略。而消除此类报警的方法经过网络与AI检索发现如下：

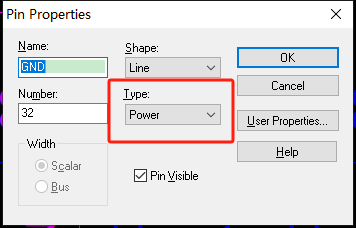

1、不修改PIN Name，编辑PIN的PIN Type为POWER，capture允许一个symbol中电源类型的多个PIN name相同

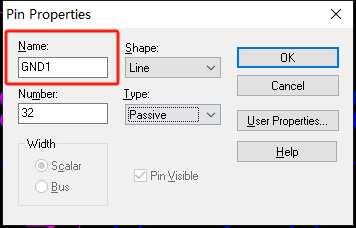

2、不修改PIN Type，而在现有网络名增加后缀，如GND1、GND2等

经过作者实测发现，方法2可完全解决问题不显示报警，而方法1即使将PIN Type修改为POWER，导出网表后仍然报警。后面无意中在Cadence论坛中看到他人提供的一种解决思路：类比Allegro中waive Drc，可将ORCAP-36042添加进抑制报警名单消除报警

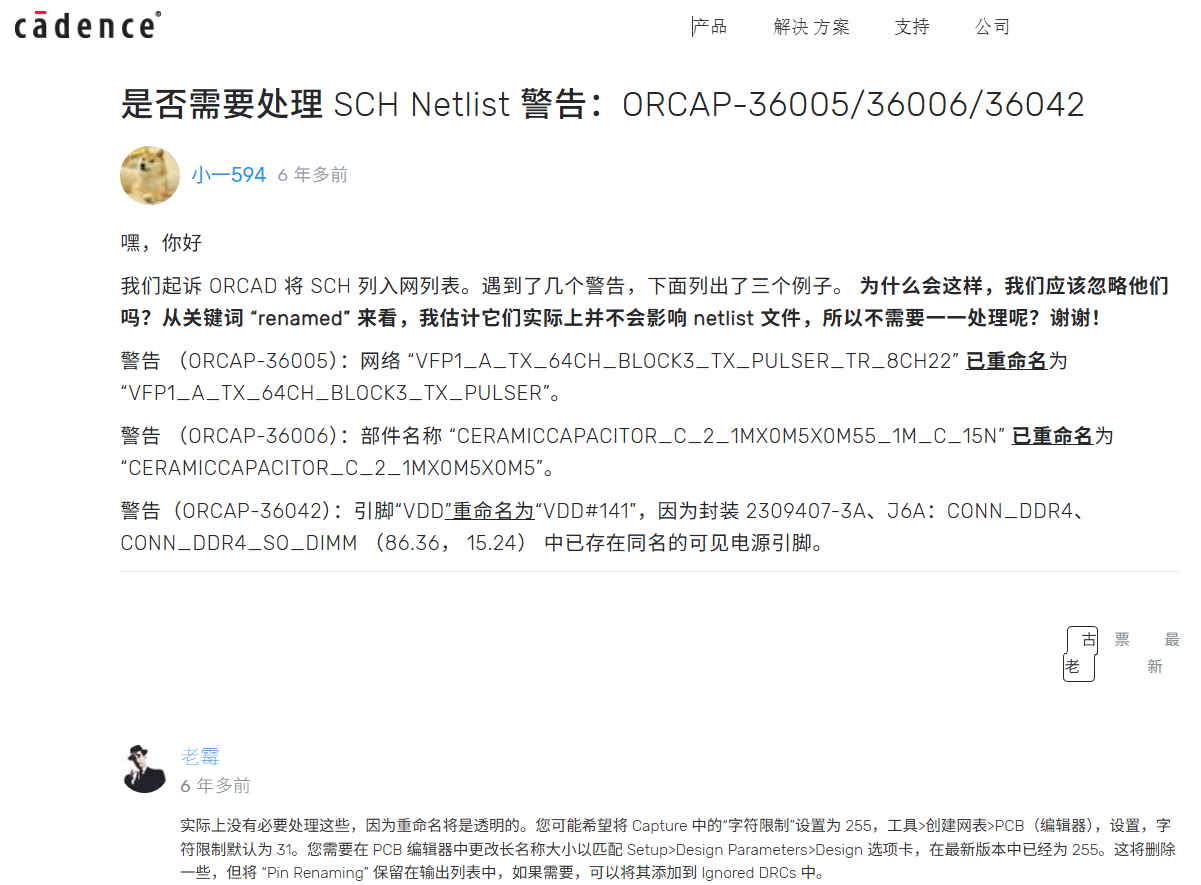

https://community.cadence.com/cadence_technology_forums/pcb-design/f/pcb-design/42050/is-it-necessary-to-handle-sch-netlist-warning-orcap-36005-36006-36042

具体操作如下：

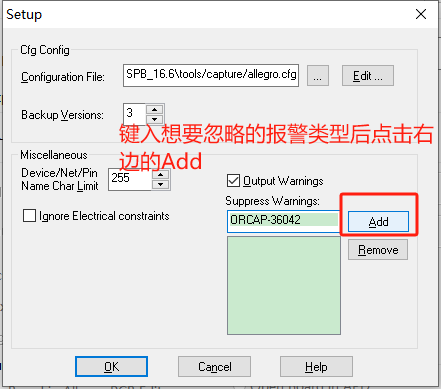

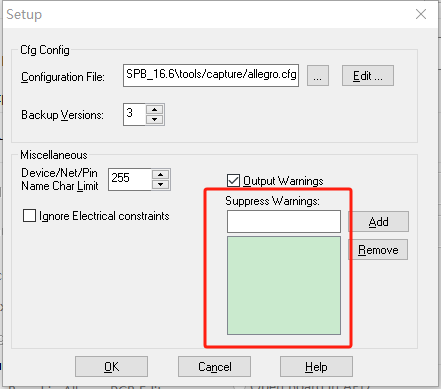

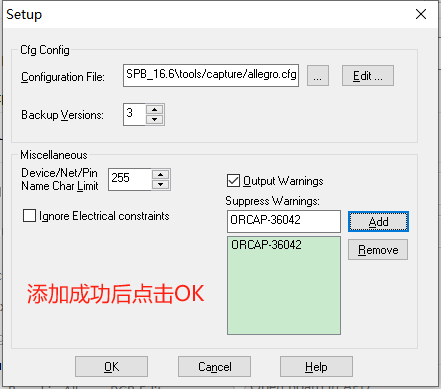

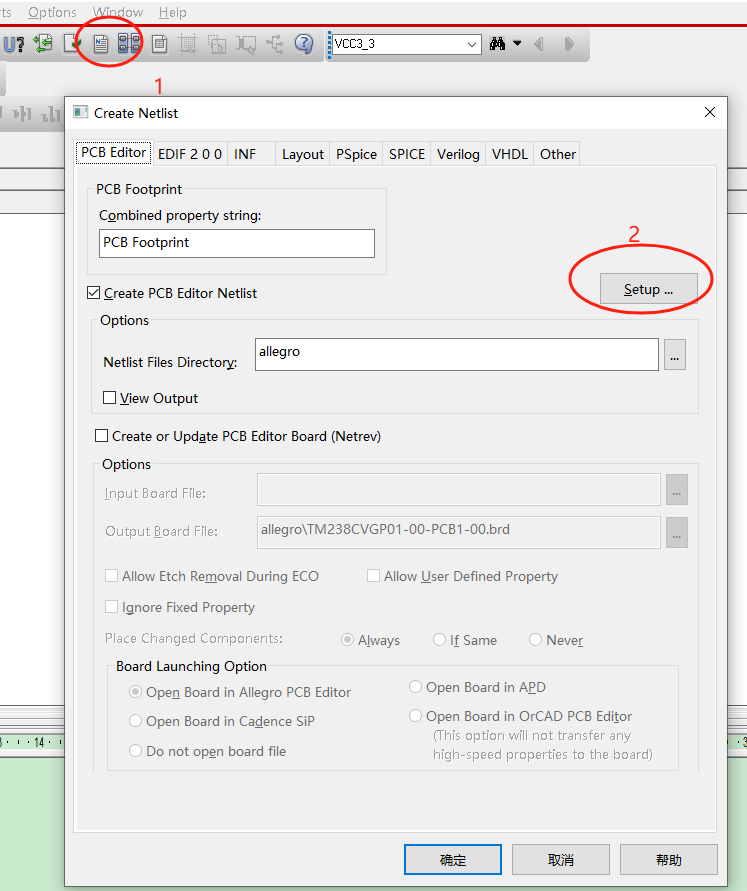

进入导出一方网表界面的Setup设置，在Suppress Warnings下方的输入框中输入ORCAP-36042并点击Add，将报警类型添加成功后点击OK，再次导出网表，即可在方法1的基础上完美消除ORCAP-36042报警




后续想让报警再次显示出来，按照上述步骤点击Remove删除后点击OK即可。

注意：使用抑制报警的方式消除报警虽然可行，但后续转而设计其他项目而Capture设置保留的情况下，增加了设计错误的风险。所以遇到此类问题使用方法2解决更加推荐
