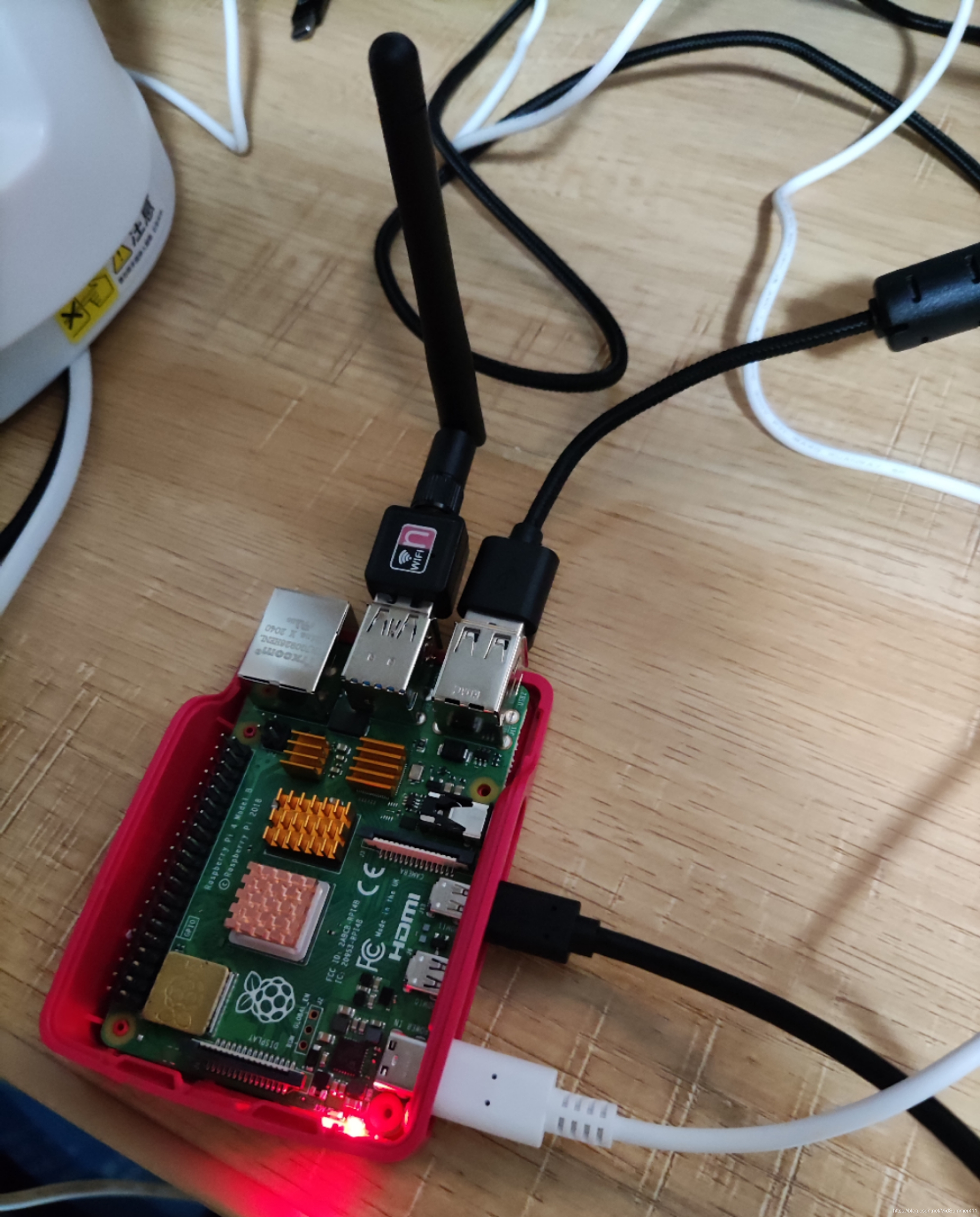

在树莓派搭建APP弱网测试环境

使用facebook的atc框架.

Augmented Traffic Control（又名atc）是一种模拟网络状况的工具。由facebook开源，是一个允许开发人员控制设备与互联网连接的项目。atc可以模拟不同的网络条件，包括控制带宽，延迟，数据包丢失、数据包损坏、数据包重排序等几个因素都可以由atc来控制。atc运行在网关，可以控制连接到该网络的手机，设备的网络，atc有一个web界面，通过这个界面可以来切换不同的网络情况。atc内部使用了iptables和tc，因此只支持linux平台。

开启热点

树莓派开热点参考这篇

---

框架搭建和启动

1. 安装第三方库
   pip install django==1.1.0
pip install atc_thrift atcd django-atc-api django-atc-demo-ui django-atc-profile-storage
2. 创建工程 django-admin startproject atcui

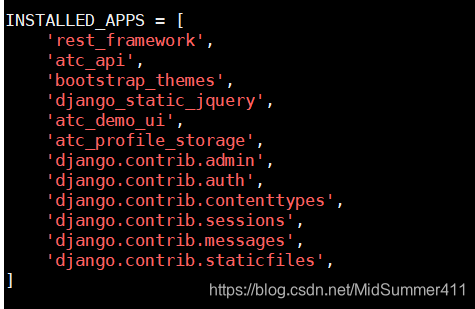

3. 编辑配置文件 ATC_UI/ATC_UI/settings.py
   在INSTALLED_APPS添加如下内容：

   'rest_framework',
   'atc_api',
   'bootstrap_themes',
   'django_static_jquery',
   'atc_demo_ui',
   'atc_profile_storage',



   ALLOWED_HOSTS 修改如下，‘*’允许所有ip访问。 ALLOWED_HOSTS = ['*']

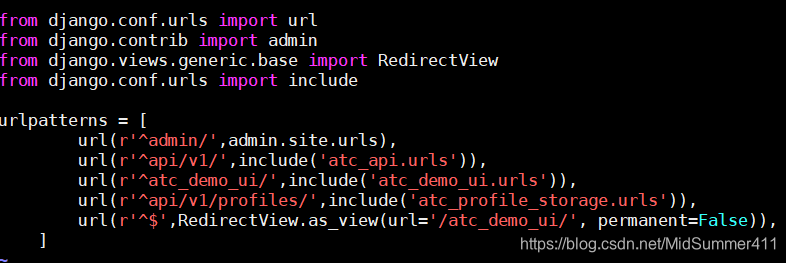

4. 编辑文件urls.py, 修改增加如下配置：

from django.views.generic.base import RedirectView
from django.conf.urls import include

urlpatterns = [
        url(r'^admin/',admin.site.urls),
        url(r'^api/v1/',include('atc_api.urls')),
        url(r'^atc_demo_ui/',include('atc_demo_ui.urls')),
        url(r'^api/v1/profiles/',include('atc_profile_storage.urls')),
        url(r'^$',RedirectView.as_view(url='/atc_demo_ui/', permanent=False)),
    ]

5. 切换到manage.py目录，执行更新Django数据库：python manage.py migrate
6. 设置网卡 root@raspberrypi:/home/pi/atcui/augmented-traffic-control# atcd --atcd-wan wlan0 --atcd-lan wlan1 这里必须用root执行. (我这里搭的树莓派自身wifi上网网卡是wlan0, 用来搭建ap的网卡是wlan1)
7. 运行Django，runserver 参数 指定端口。
python manage.py runserver 0.0.0.0:8000
8. 使用官方已经配好的网络配置文件
具体使用方法：

git clone https://github.com/facebookarchive/augmented-traffic-control.git
cd augmented-traffic-control
utils/restore-profiles.sh 192.168.0.1:8000

成功的话会显示:

Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/2G-DevelopingRural.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/2G-DevelopingUrban.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/3G-Average.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/3G-Good.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/Cable.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/DSL.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/Edge-Average.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/Edge-Good.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/Edge-Lossy.json
Added profile /home/pi/atcui/augmented-traffic-control/utils/profiles/NoConnectivity.json

9. 使用iwconfig看好自己热点的ip地址,例如我这里是192.168.12.1,那么手机接入这个wifi后,在手机浏览器登入即可: http://192.168.12.1:8000

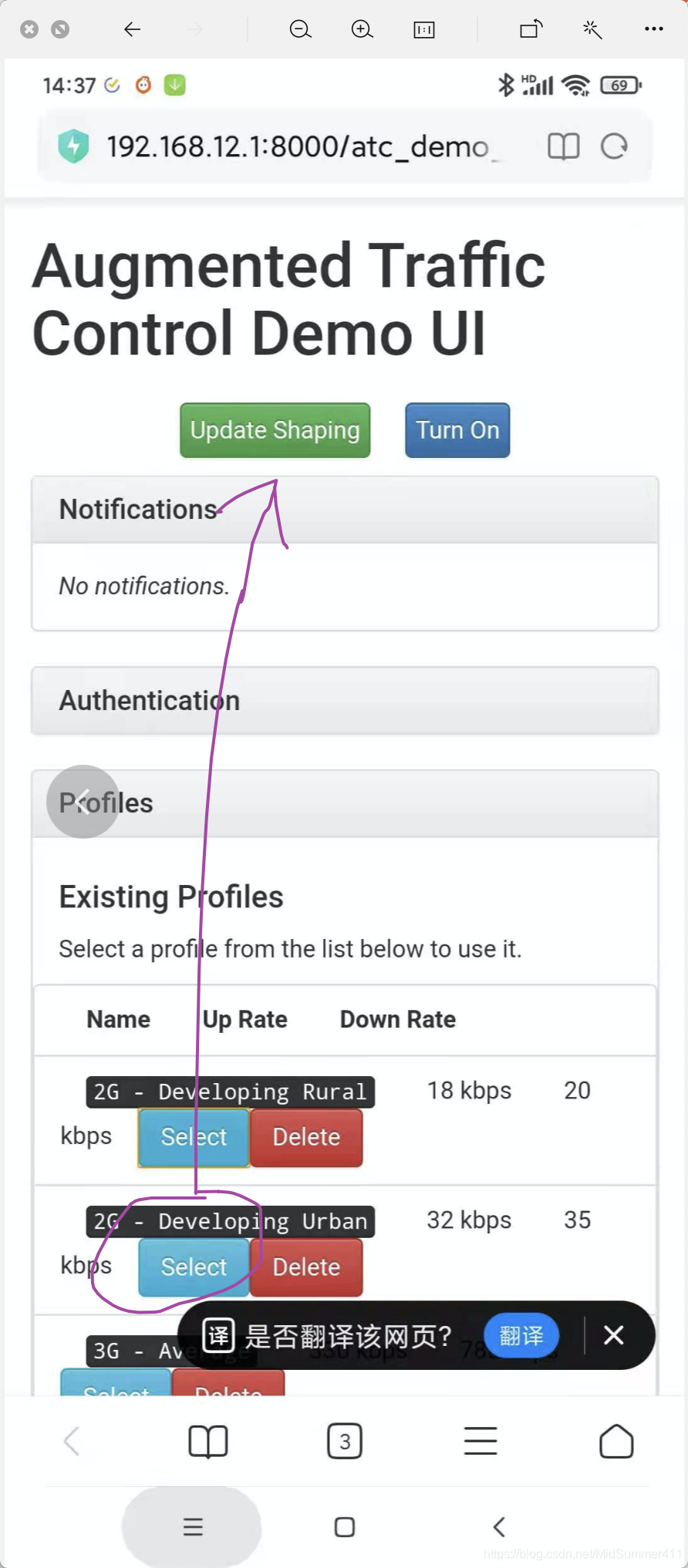

10. 选择弱网环境
    选择需要的网络环境，点击“select”，然后点击最上面的“update shaping”，也可以自定义网络。每部手机连接的网络互不影响，也就是说你设置了限速只对你自己有效，不会影响其他人。


---

后续启动

关机之后再次启动,需要开三个命令行窗口,分别执行指令

1. pi@raspberrypi:~/create_ap $ sudo create_ap wlan1 eth0 tester 12345678

2. pi@raspberrypi:~/atcui $ python manage.py runserver 0.0.0.0:8000

3. root@raspberrypi:/home/pi/atcui/augmented-traffic-control# atcd --atcd-wan wlan0 --atcd-lan wlan1 这里必须用root执行.

启动脚本

go.sh (把go.sh加入开机启动)

#!/bin/bash
nohup sh create_ap.sh >log_ap.log &
sleep 3
nohup sh atcd.sh >log_atcd.log &
sleep 3
nohup sh start_atc.sh >log_start_atc.log &
sleep 3

create_ap.sh

#!/bin/bash
cd ~/create_ap
sudo create_ap wlan1 eth0 tester 12345678

atcd.sh

#!/bin/bash
sudo atcd --atcd-wan wlan0 --atcd-lan wlan1

start_atc.sh

#!/bin/bash
cd ~/atcui
python manage.py runserver 0.0.0.0:8000

---

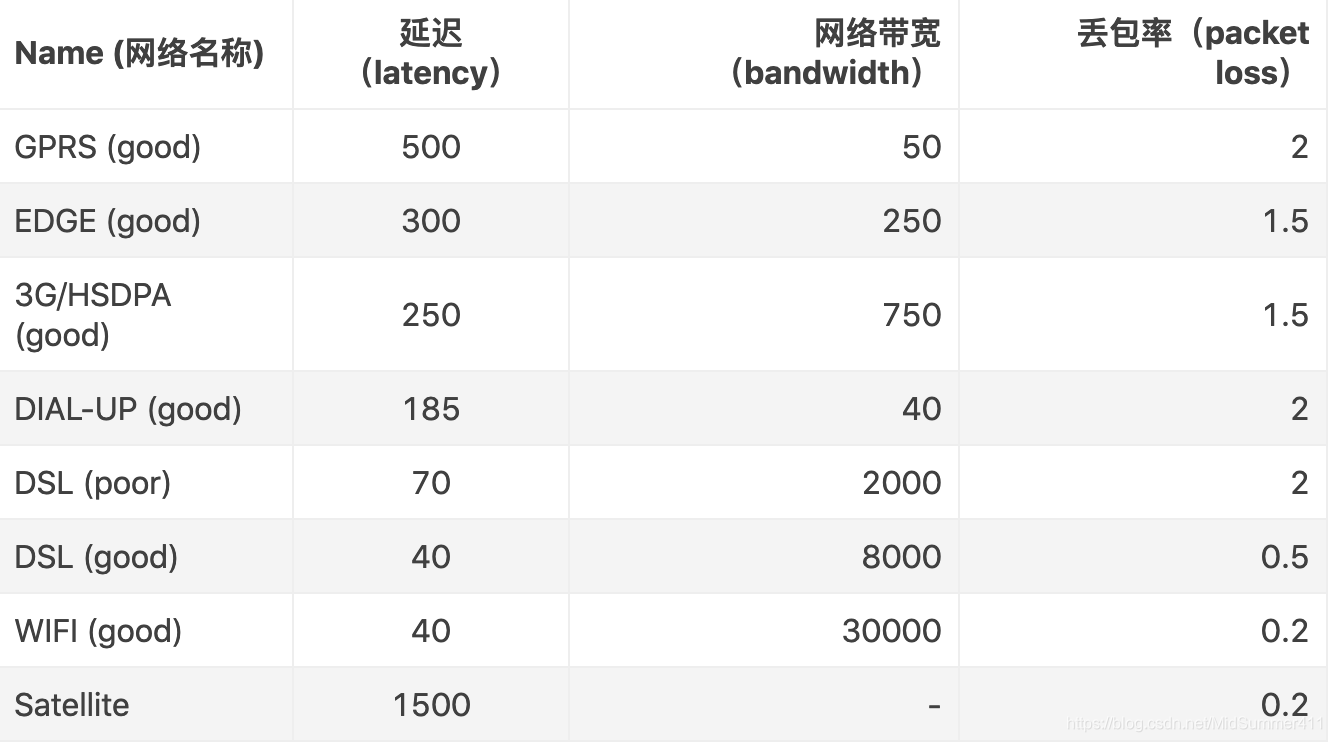

网络参数配置表参考:

atc官方文档
