方圆三维支吊架设计系统技术特点

设计原则

三维支吊架设计系统不仅仅是一个建模工具，而是一个设计系统，系统中包含了支吊架手册的所有规则和数据，用户可以抛开支吊架手册，在一个智能设计环境中进行支吊架设计。

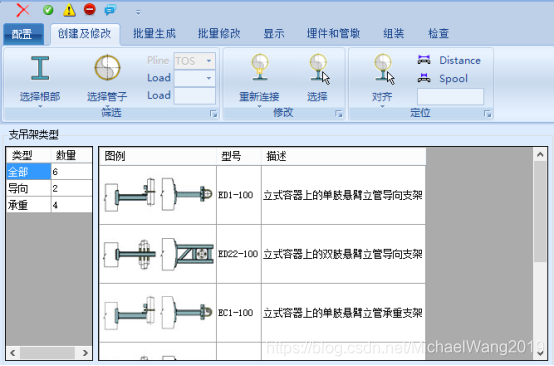

一体化用户界面

智能设计

交互式定位选择，自动选型，一键创建，自动命名，一个完整的支吊架创建过程中用户几乎不需要输入数据(主界面只有距离需要输入)，每个步骤后面都是由设计规则在驱动，用户只需要关注设计本身。

自动选型

管道直径，温度，保温厚度，材料，空间距离，空间方位，生根类型等因素决定了支吊架的选型，系统包含了所有选型规则。

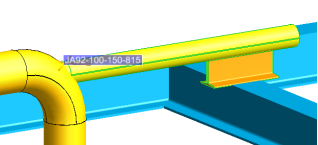

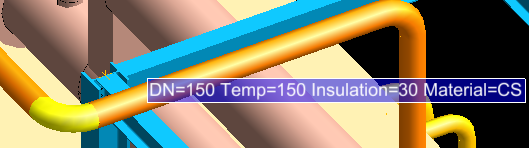

显示管道关键属性

快速创建和修改

同时创建逻辑支吊架和实体支吊架，逻辑支吊架点自动调整顺序，实体支吊架自动匹配生根件，自动适应高度和长度。模型一旦创建，模型数据将保留在模型中。

在这里插入图片描述
在这里插入图片描述

真实的支吊架模型

使用PDMS标准的支吊架元件库创建标准支吊架模型，最大限度实现了模型的轻量化。
a)Hanger零件
