Autosar4.4：软件组件模板 - PortInterface映射和数据缩放（2/3）

在本规范的早期版本中，对PortInterfaces相互匹配的要求可能会导致以下情况：出于正式原因（例如dataElements的shortName不匹配），“实际”兼容的PortInterfaces将被拒绝。
为了也支持CompositionSwComponentType的开发人员需要连接彼此匹配但不满足正式要求的PortPrototype的情况，引入了“端口接口映射”的概念。

本章共11小节：

1、综述

2、端口接口映射

2.1、S/R接口、参数接口、和存储接口元素的映射

2.2、C/S接口元素的映射

2.3、模式接口元素映射

2.4、触发器接口元素的映射

2.5、组合数据类型元素的映射

3、数据变换

3.1、线性数据缩放

3.2、表转换

4、数据转换的相关性

本节分为三部分：

2.3、模式接口元素映射

2.4、触发器接口元素的映射

2.5、组合数据类型元素的映射

2.3模式接口元素的映射

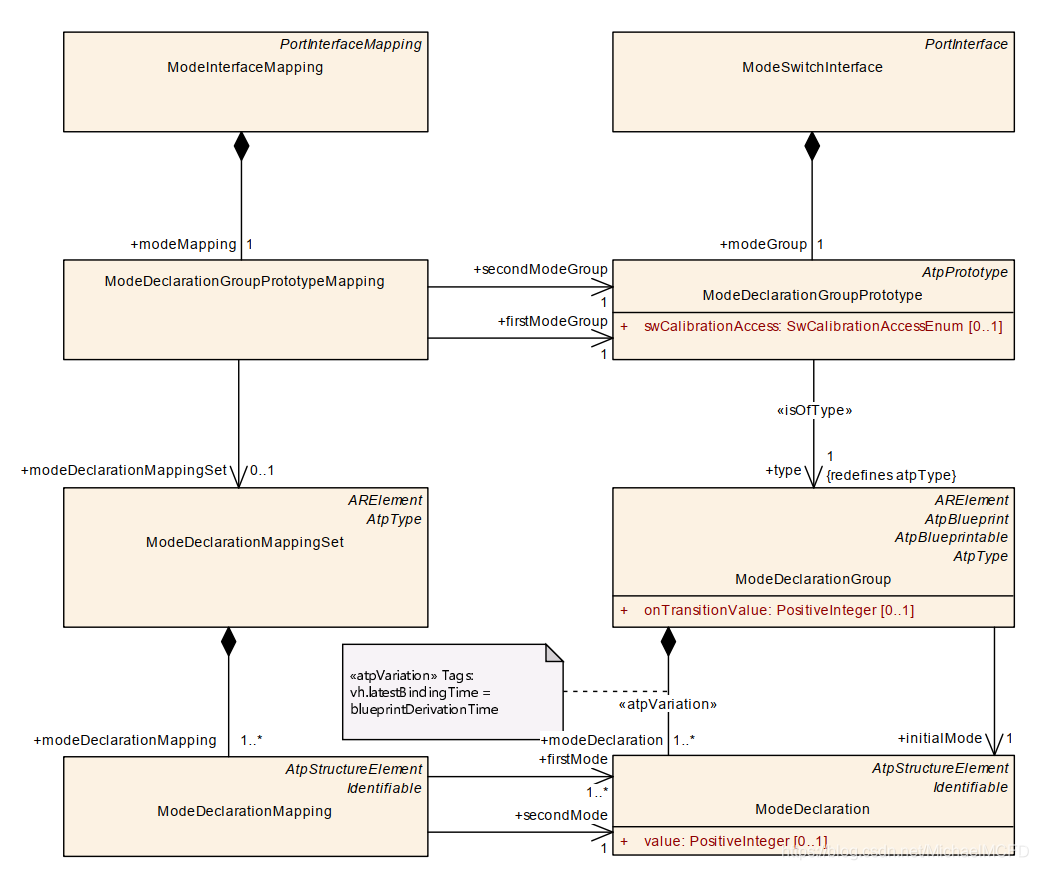

模式接口映射

ModeInterfaceMapping定义在ModeSwitchInterfaces上下文中定义的ModeDeclarationGroupPrototypes的相关性。

ModeInterfaceMapping的有效性

仅当ModeDeclarationGroupPrototypes的映射由兼容的ModeDeclarationGroups（读为“索引”）键入时才有效。

ModeDeclarationGroupPrototypeMapping的语义

必须使用ModeDeclarationGroupPrototypeMapping来标识两个ModeDeclarationGroup，之后再将其视为兼容。 如果两个ModeDeclarationGroups相对于所包含的modeTransitions有所不同，这也适用。

ModeSwitchInterface元素的映射



在一个ModeDeclarationMappingSet范围内，firstMode和secondMode的一致性

在一个ModeDeclarationMappingSet的范围内，所有firstMode应属于一个且仅一个ModeDeclarationGroup，而所有secondMode应属于一个且仅另一个ModeDeclarationGroup

关于引用的firstModeGroup和secondModeGroup的ModeDeclaratio
