本文档展示了如何在2021单片机省赛中，使用STC15F2K60S2单片机实现温度监控与控制，涉及IIC和OneWire通信、DAC输出及按键和数码管操作。代码中特别关注了温度参数限制和DAC数据范围，以及头文件的替换和延时函数的调整。

2021单片机省赛第一场

有关题目
实现代码
- ①main.c
- ②main.c
- iic.h
- iic.c
- onewire.h
- onewire.c

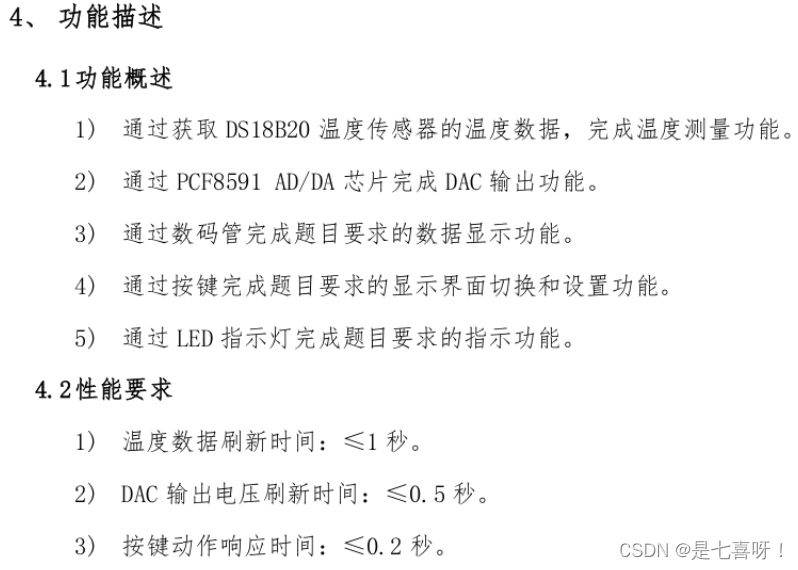

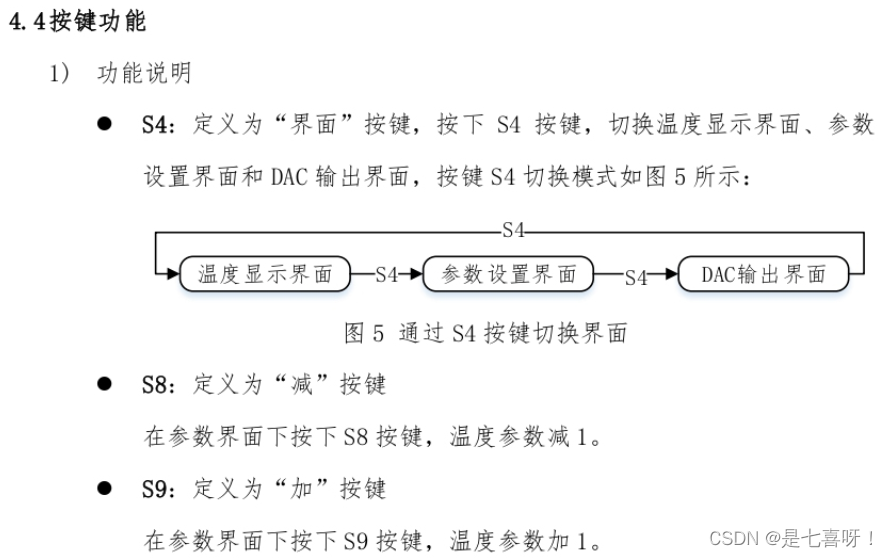

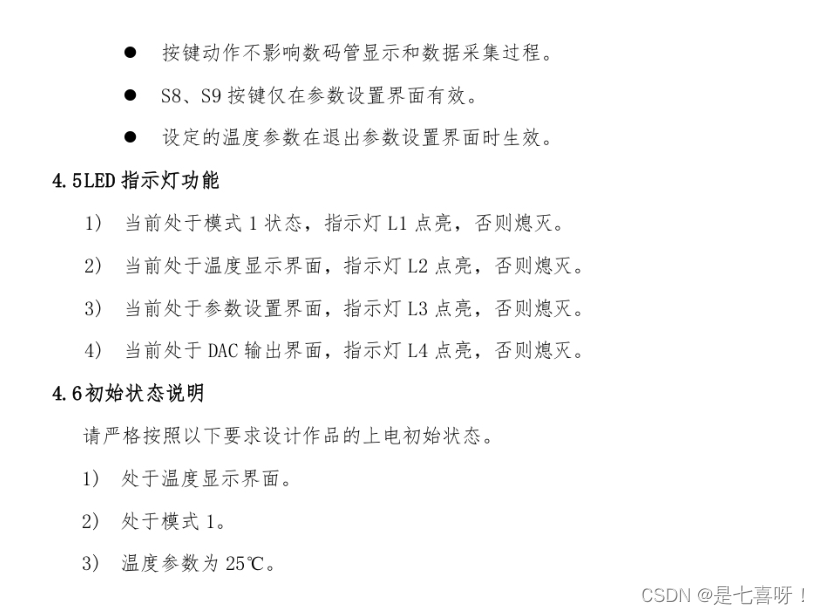

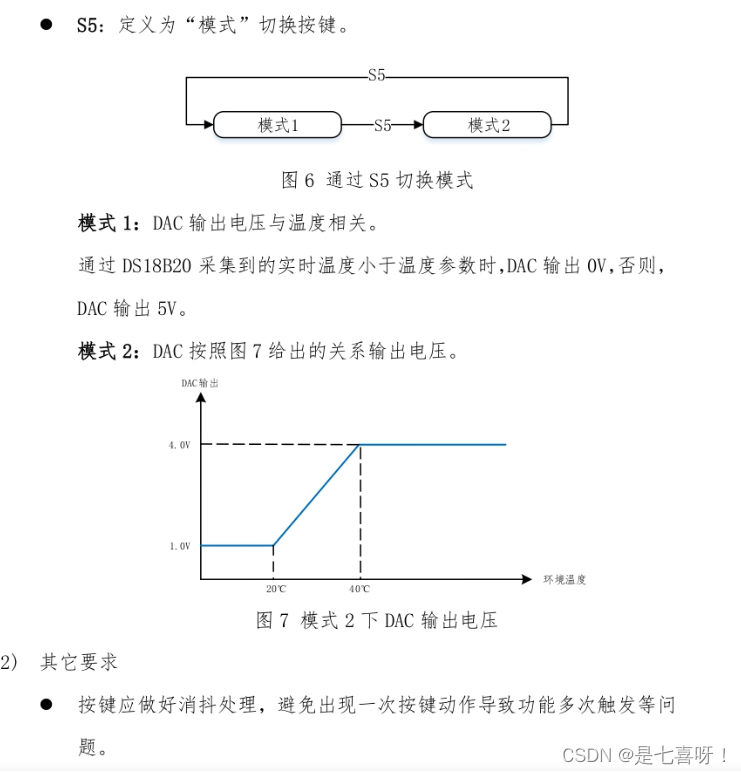

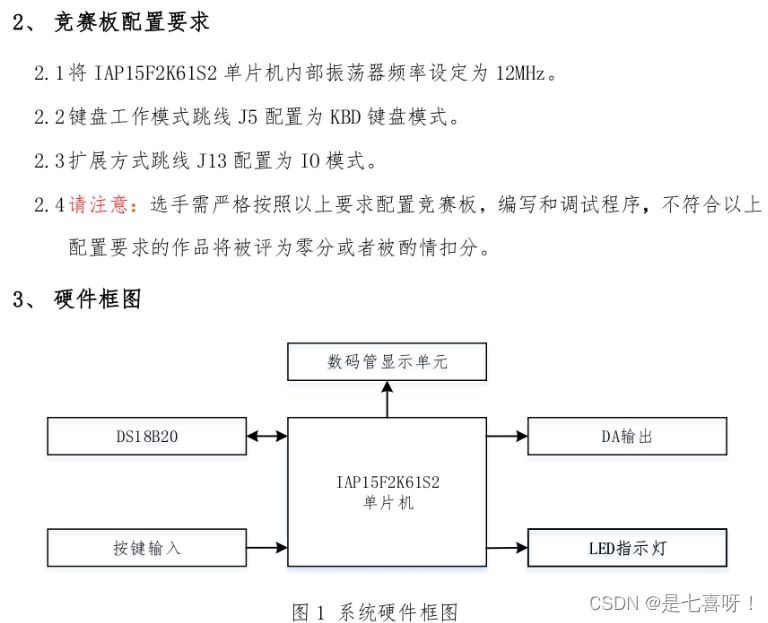

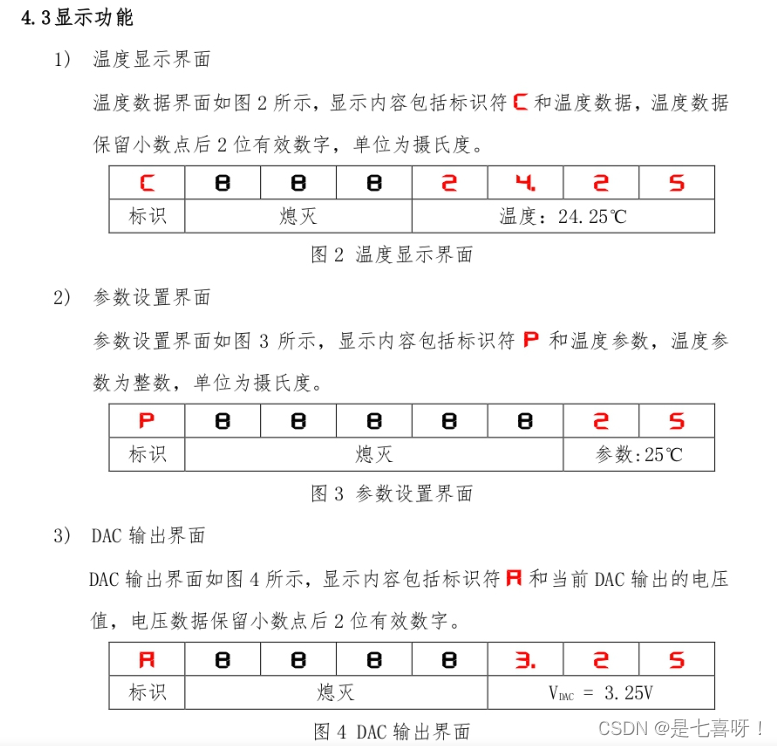

有关题目

在这里插入图片描述

实现代码

注意：

代码实现方面：
①注意控制温度参数temp_para范围
②DAC输出时，注意写入的数字IIC_SendByte(temp)中temp范围在0~255;
源文件修改方面：
①官方给的iic.h中使用的时C51的头文件"reg52.h",我们需要修改为对应的15系列头文件"STC15F2K60S2.h"，这样才可以使用其中的一些特殊位寄存器
②注意修改驱动代码时要留意一下onewire.h中单总线延时函数，是STC89C52RC，还是15系列的，15系列的单片机速度比51快8~12倍，需要修改对应的延时函数。如下
//单总线内部延时函数
void Delay_OneWire(unsigned int t)
{
char i;
while(t–)
for (i = 0; i < 12; i++);
}

①main.c

#include "STC15F2K60S2.h"
#include "onewire.h"
#include "iic.h"

#define uchar unsigned char
#define uint unsigned int

sbit L1 = P0^0;
sbit L2 = P0^1;
sbit L3 = P0^2;
sbit L4 = P0^3;

uchar jm = 0;
code uchar tab[] = {

   0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90, 0xff, 0xc6, 0x8c, 0x88};
//c p  A 11 12 13

bit flag_mod;
uchar temp_para = 25;//温度参数

float curr_temp, Vdac;//当前温度，DAC输出电压

void sys_init();
float rd_temp();
void dac_pcf8591(uchar da);
void key_handle();
void mod_handle();
void led();

void dsp_smg_bit(uchar pos, val, dot);//dot = 1,添加小数点
void display();//显示功能，分三个大块
void dsp_temp();
void dsp_para();
void dsp_dac();
void Delay1ms()	;	//1ms@12.000MHz，延时1ms用于给足数码管足够显示时间
void delay_k(uchar t);//延时t * 10us

void main()
{


	sys_init();
	while(1)
	{


		curr_temp = rd_temp();
		key_handle();
		mod_handle();
		display();
		dac_pcf8591((uchar)(Vdac * 51));
		led();
	}
}
void mod_handle()
{


	if (!flag_mod)
	{


		if (curr_temp < temp_para)
			Vdac = 0.0;
		else
			Vdac = 5.0;
	}
	else
	{


		if (curr_temp <= 20)
			Vdac = 1.0;
		else if (curr_temp >= 40)
			Vdac = 4.0;
		else
			Vdac = 0.15 * curr_temp - 2;
	}
}
void led()
{


	if (!flag_mod)
	{


		P2 = (P2 & 0x1f) | 0x80;
		L1 = 0;
	}

	if (0 == jm)
	{


		P2 = (P2 & 0x1f) | 0x80;
		L2 = 0;
	}
	else if (1 == jm)
	{


		P2 = (P2 & 0x1f) | 0x80;
		L3 = 0;
	}
	else if (2 == jm)
	{


		P2 = (P2 & 0x1f) | 0x80;
		L4 = 0;
	}

}
void key_handle()
{


	P44 = P42 = P33 = 1;
	P32 = 0;
	if (!P44)//s5 模式切换
	{


		delay_k(15);
		if (!P44)
		{


			flag_mod = !flag_mod;
			while(!P44)
				display();
		}

	}
	if (!P42)//s9 +
	{


		delay_k(15);
		if (!P42)
		{


			if (1 == jm)
			{


				if (++temp_para > 99)
					temp_para = 99;

			}

			while(!P42)
				display();
		}

	}

	P44 = P42 = P32 = 1;
	P33 = 0;
	if (!P44)//s4 界面调整
	{


		delay_k(15);
		if (!P44)
		{


			if (++jm >= 3)
				jm = 0;

			while(!P44)
				display();
		}

	}
	if (!P42)//s8 -
	{


		delay_k(15);
		if (!P42)
