建模软件：SolidWorks

3D打印工具：nova whale1

我在用SolidWorks建模完了后用3D打印了出来，发现表面有很多棱，然后还搜不到相关解答，结果让我自己给捣鼓出来了（可能吧）

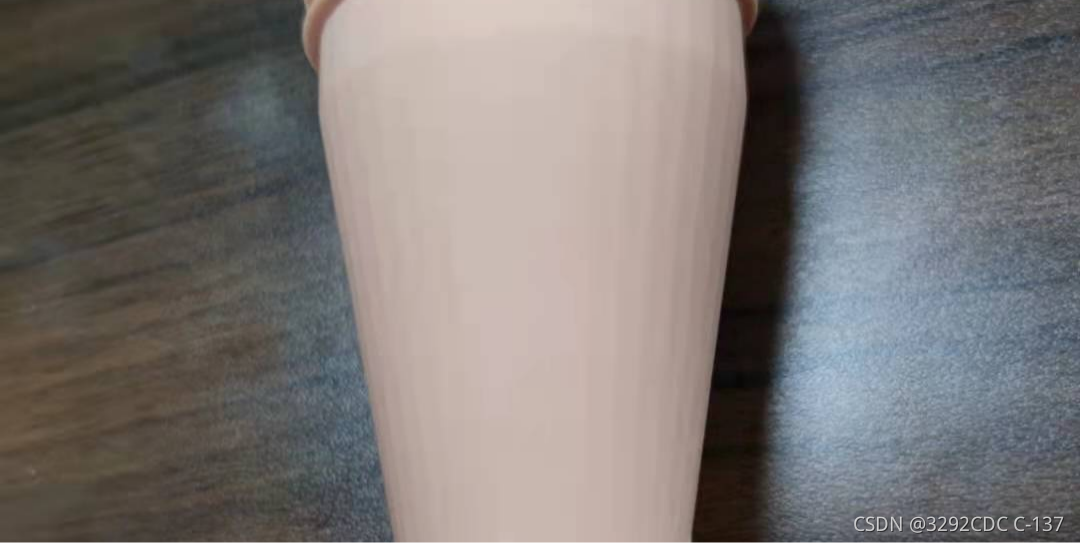

 打印效果如下

还是挺明显的

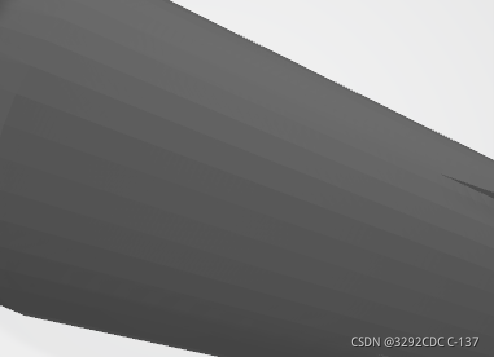

导出的.stl文件打开后是这样的

才知道是建模的问题（其实是模型导出的问题 ）

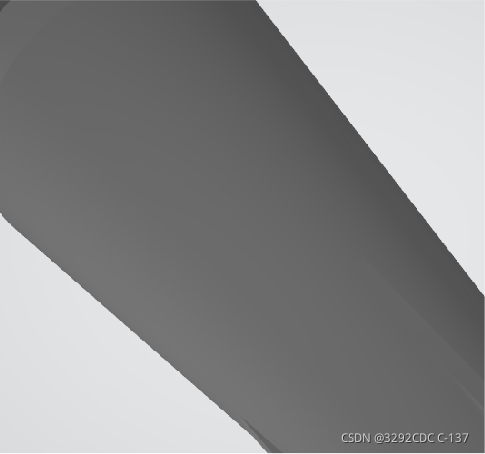

修改之后是这样的↓

就很顺滑

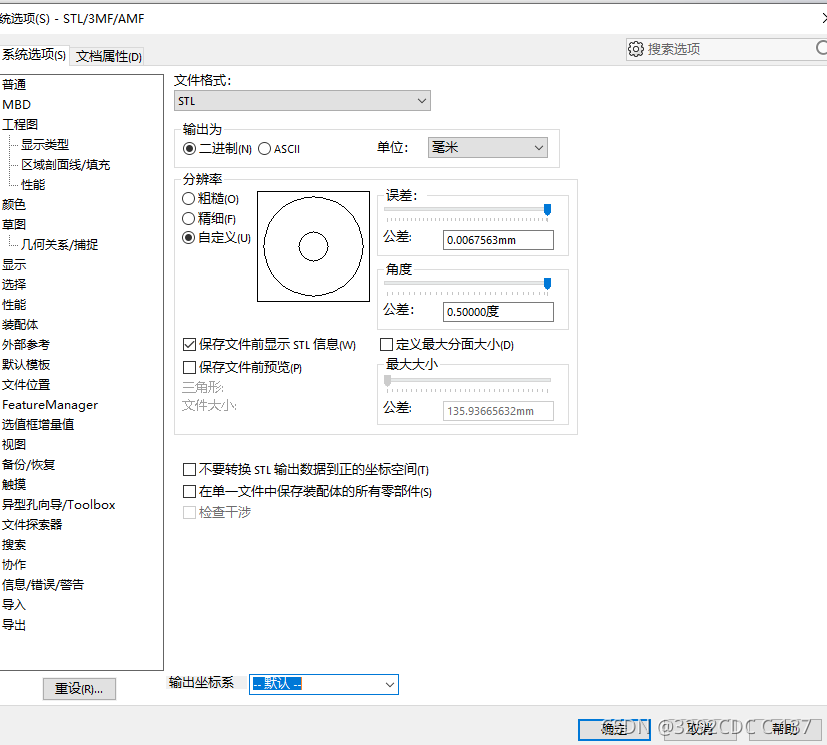

 方法很简单：1.另存为； 2.选择.stl文件；3.点击选项，将误差与角度调为最大如下图

 然后导出就行了

等我3D打印完再补图

有用的话拜托点个赞咯
