信创CPU参数整理中...

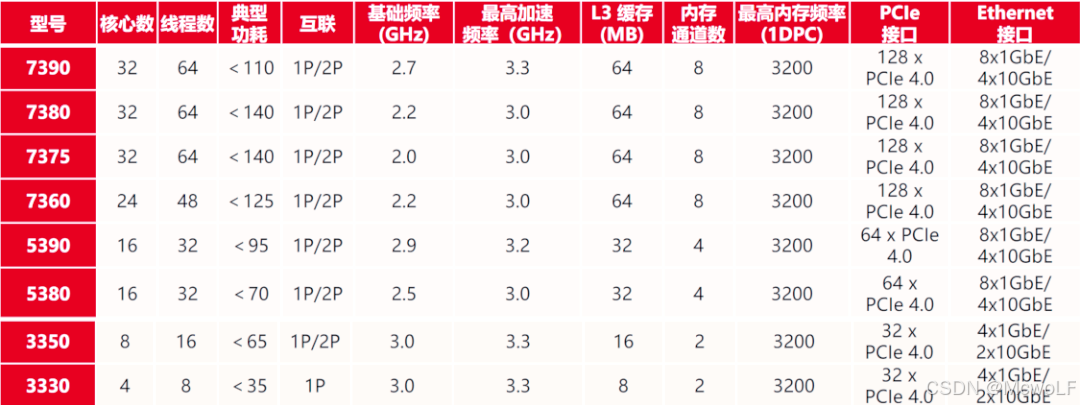

海光CPU参数

海光7390 核心数量:32 最大加速时钟频率:3.3GHz PCIe:PCIe 4.0*128
线程数量:64 基准时钟频率:2.7GHz 支持的CPU插槽数:1P/2P
TDP:110W L3 Cache:64MB 内存:最高频率3200MHz,DDR4类型,8通道
海光7380 核心数量:32 基准时钟频率:2.2GHz 典型功耗:140W
海光7375 核心数量:32 基准时钟频率:2.0GHz 典型功耗:140W
海光7360 核心数量:24 基准时钟频率:2.2GHz 典型功耗:125W
海光5390 核心数量:16 基准时钟频率:2.9GHz 典型功耗:95W
海光5380 核心数量:16 基准时钟频率:2.5GHz 典型功耗:70W
海光3350 核心数量:8 基准时钟频率:3.0GHz 典型功耗:65W
海光3350E 核心数量:8 基准时钟频率:2.8GHz 典型功耗:45W
海光3330 核心数量:4 基准时钟频率:3.0GHz 典型功耗:35W
海光3330E 核心数量:4 基准时钟频率:2.0GHz 典型功耗:20W
海光3250 核心数量:8 基准时钟频率:2.8GHz 典型功耗:90W
来源:https://baijiahao.baidu.com/s?id=1821559724969768522&wfr=spider&for=pc图片来源:https://baijiahao.baidu.com/s?id=1821559724969768522&wfr=spider&for=pc

Intel志强服务器

代号IceLake的第三代英特尔至强可扩展处理器
代号Sapphire Rapids(蓝宝石激流,SPR)的第四代英特尔至强
代号Emerald Rapids(绿宝石激流,EMR)的第五代英特尔至强

2023年初,配备PCIe Gen4、DDR4和多达40核的英特尔第三代至强还是高端市场上最好的产品。
2023年1月10日,推出第四代至强可扩展处理器,带来DDR5, PCIe Gen5, CXL 1.1 (Type 1和Type 2),并内置加速,最多60个内核等。
不到一年的时间,"迫不及待"的推出了第五代英特尔至强可扩展处理器,竞争之激烈。通过升级BIOS,同一台服务器可以支持第四代和第五代Xeon CPU。

  1. 第五代英特尔至强处理器现在可以达到64核,因为英特尔简化Die设计降低了成本,64核处理器更便宜(标价)。
    2 另一个重要特性应该是大规模升级的缓存,三级缓存是上一代产品的近 3 倍,缓存最大达到320MB。相当于每核心从第四代可扩展处理器的1.875MB增至5MB,接近2.7倍之多。
    3 内存仍然是8通道DDR5,支持高达5600 MT/s的传输速率,且采用英特尔超级通道互联(英特尔UPI)2.0 以增加跨插槽内带宽,提供高达 20 GT/s的传输,以实现更快的CPU到CPU通信。
  2. 内置了人工智能功能,每个内核都内置英特尔AMX加速AI模块,AVX-512和AMX都可以在CPU上使用以提高AI推理的性能。

为了方便不同的用户更好的选择适合的处理器,英特尔为不同的SKU在命名的时候带上了不同的字母,P和V代表面向云优化的处理,N代表面向网络的CPU,S则是面向存储和超融合,Q则是面向液冷领域。
在这里插入图片描述
https://www.intel.cn/content/www/cn/zh/products/details/processors/xeon/scalable/gold/products.html
