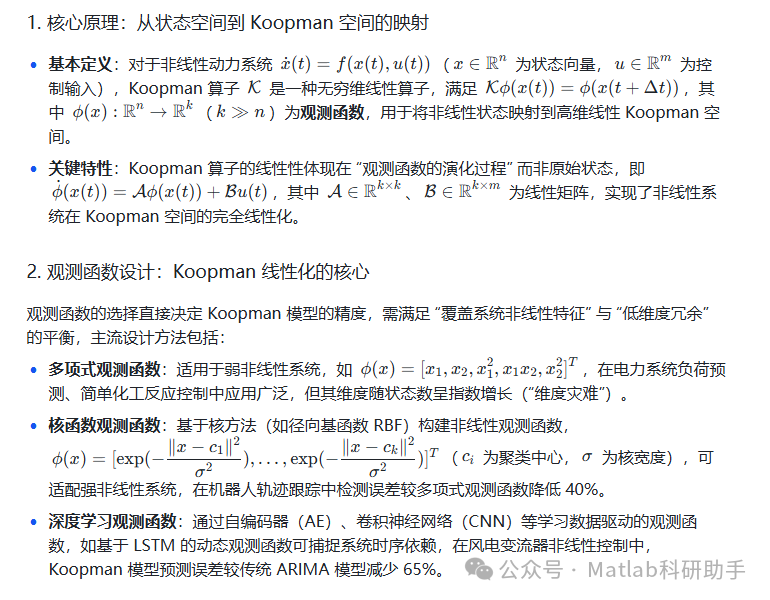

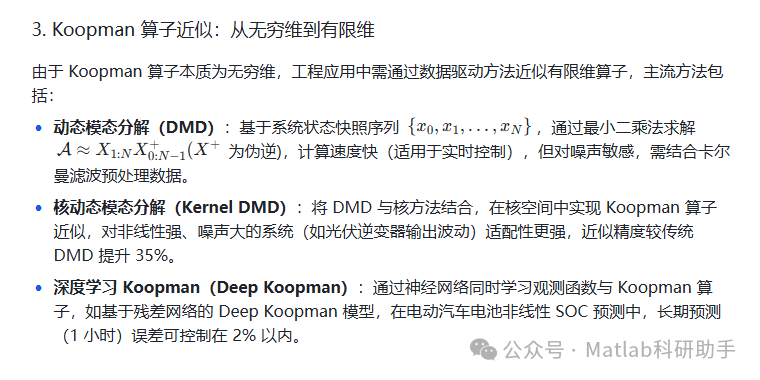

一、Koopman 理论：非线性系统的线性化核心框架

在非线性受控动力系统（如电力系统、化工反应过程、机器人运动控制等）中，传统线性化方法（如泰勒展开）仅能在平衡点附近近似系统行为，难以应对大范围工况变化。Koopman 理论通过线性化系统的可观性而非状态空间，为全工况下的非线性系统分析与控制提供了全新思路。

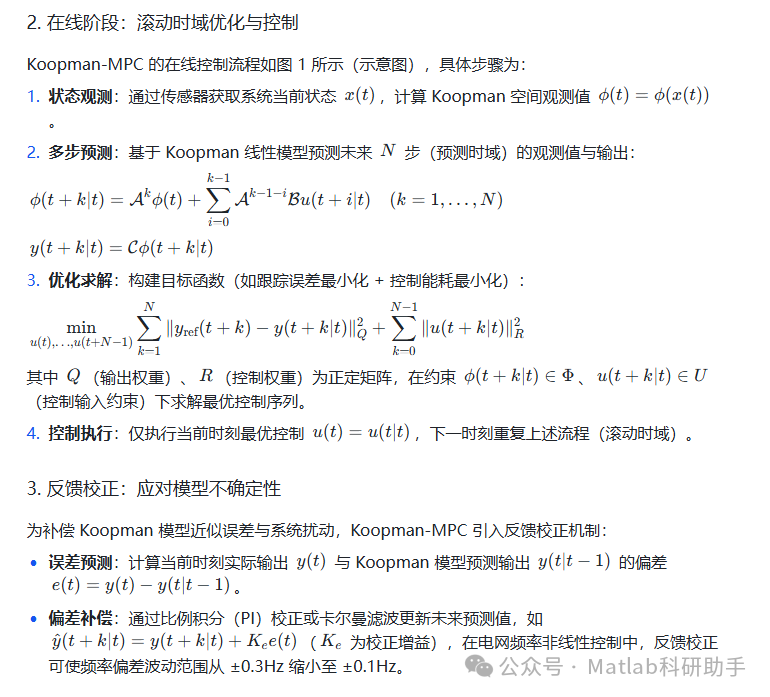

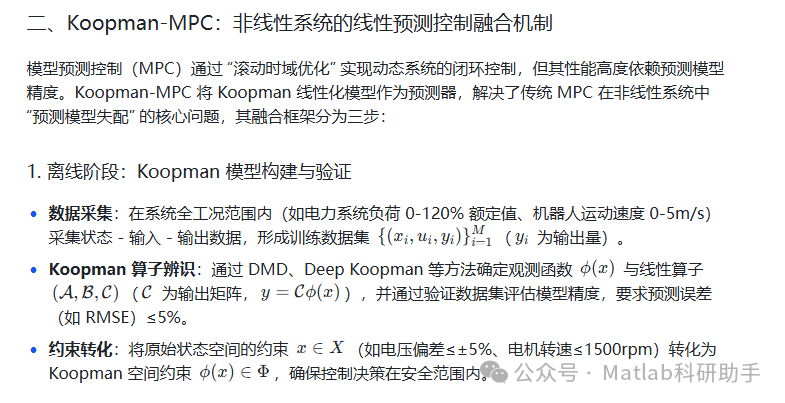

三、Koopman-MPC 的核心优势与工程应用

相较于传统非线性 MPC（如基于泰勒展开的 MPC、非线性规划 MPC），Koopman-MPC 在计算效率、控制精度、鲁棒性上具有显著优势，已在多领域落地应用。

1. 核心优势：突破传统非线性 MPC 瓶颈

• 计算效率高：传统非线性 MPC 需在线求解非线性规划（NLP），计算复杂度随预测时域呈指数增长，难以满足毫秒级控制需求（如电力电子变换器控制）；而 Koopman-MPC 将优化问题转化为线性二次规划（LQP），求解速度提升 1-2 个数量级，在光伏逆变器 MPPT 控制中，控制周期可从 50ms 缩短至 5ms。

• 全工况精度高：泰勒展开 MPC 仅在平衡点附近有效，当系统偏离平衡点（如电网负荷突降 30%）时，预测误差骤增（可达 20%）；Koopman-MPC 通过全局线性化，在全工况范围内预测误差≤5%，在电动汽车电机非线性扭矩控制中，跟踪精度较传统 MPC 提升 50%。

• 鲁棒性强：针对系统参数摄动（如电池老化导致容量衰减 20%），Koopman-MPC 通过数据驱动的观测函数自适应调整模型，控制性能衰减率≤10%，而传统 MPC 衰减率可达 30% 以上。

2. 典型工程应用场景

（1）电力系统非线性控制

• 风电变流器控制：风电变流器存在开关非线性与电磁暂态非线性，传统 PI 控制难以应对风速骤变（如阵风导致功率波动 20%）。Koopman-MPC 以电压、电流为状态，构建基于 RBF 核的观测函数，在某 1.5MW 风电场应用中，变流器输出电流谐波畸变率（THD）从 5% 降至 2.3%，功率波动抑制率提升 45%。

• 电网频率稳定控制：高比例新能源并网导致电网惯性降低，频率非线性波动加剧（如光伏出力骤降引发频率跌落 0.5Hz）。Koopman-MPC 将频率、惯量、新能源出力作为状态，通过 Deep Koopman 模型预测频率动态，在某省级电网仿真中，频率恢复时间从 10s 缩短至 3s，超调量从 15% 降至 5%。

（2）化工过程非线性控制

• 连续搅拌反应釜（CSTR）温度控制：CSTR 反应存在强放热非线性，温度易出现 “飞升” 现象（如温度超调 20℃导致反应失控）。Koopman-MPC 以温度、反应物浓度为状态，采用多项式观测函数，在某化工企业应用中，温度控制精度从 ±3℃提升至 ±0.5℃，反应转化率提高 8%。

（3）机器人运动非线性控制

• 无人车路径跟踪：无人车存在轮胎侧偏非线性、转向延迟等问题，传统 PID 控制在高速（≥60km/h）转向时易出现路径偏移（偏差≥0.5m）。Koopman-MPC 以车速、横摆角、侧向位移为状态，基于 LSTM 观测函数预测运动轨迹，在实车测试中，路径跟踪偏差≤0.1m，转向响应速度提升 30%。

四、当前挑战与未来发展方向

尽管 Koopman-MPC 在非线性控制中表现突出，工程应用中仍面临三大核心挑战，需通过技术创新突破：

1. 核心挑战

• 观测函数维度与精度平衡：高维观测函数（如核函数维度≥1000）可提升模型精度，但会增加 MPC 优化计算量（LQP 求解时间延长至 100ms 以上），难以满足实时控制需求；低维观测函数则可能导致线性化误差增大（预测误差≥10%）。

• 动态工况下模型适应性：当系统工况超出离线训练范围（如电力系统负荷突破 120% 额定值），Koopman 模型易出现 “失配”，控制性能骤降，而在线重新辨识模型会导致控制中断（中断时间≥1s）。

• 多输入多输出（MIMO）系统复杂度：对于 MIMO 非线性系统（如多机电力系统、多自由度机器人），观测函数需同时覆盖多个状态的耦合非线性，算子辨识难度显著增加，目前 MIMO 系统 Koopman 模型的平均预测误差较单输入单输出（SISO）系统高 2-3 倍。

2. 未来发展方向

• 轻量化 Koopman 模型设计：

• 基于模型压缩技术（如剪枝、量化）减少观测函数维度，如将核函数维度从 1000 降至 200，同时通过注意力机制保留关键非线性特征，确保预测误差≤5%，在边缘计算节点（如变电站本地控制器）部署时间缩短至 20ms 以内。

• 引入自适应观测函数，根据系统工况动态调整观测函数结构（如低非线性工况用多项式观测，高非线性工况切换为核观测），在风电变流器控制中，可使计算量降低 60%，同时保持精度稳定。

• 在线自适应 Koopman 辨识：

• 基于递推核 DMD（RK-DMD）实现算子在线更新，每采集 10-20 组新数据即修正

  A

  、

  B

   矩阵，更新时间≤50ms，在电池 SOC 预测中，可实时适配电池老化过程，长期预测误差控制在 2% 以内。

• 结合强化学习（RL）优化观测函数更新策略，如通过 Q-learning 判断 “是否需要更新模型”，避免无效更新导致的控制波动，在电网频率控制中，模型更新频率可从 1 次 / 秒降至 1 次 / 10 秒，同时保证控制精度。

• MIMO 系统 Koopman-MPC 优化：

• 基于张量分解（如 PARAFAC）降低 MIMO 系统观测函数维度，将多状态耦合非线性转化为低维张量空间的线性关系，在多机电力系统频率控制中，算子辨识时间从 10s 缩短至 1s，预测误差降低 40%。

• 引入分布式 MPC 架构，将 MIMO 系统分解为多个 SISO 子系统，每个子系统独立构建 Koopman 模型，通过通信网络协调控制决策，在多自由度机器人控制中，计算效率提升 50%，同时避免子系统间耦合干扰。

• 数字孪生（DT）与 Koopman-MPC 融合：

• 构建系统数字孪生体，通过物理系统与孪生体的实时数据交互，在线修正 Koopman 模型参数，如在化工 CSTR 控制中，孪生体可模拟不同反应条件下的非线性动态，为 Koopman 模型提供虚拟训练数据，扩展模型工况覆盖范围 30% 以上。

• 基于孪生体预演 Koopman-MPC 控制效果，提前优化观测函数与 MPC 权重参数（Q、R），在电网故障恢复控制中，可将控制决策时间从 500ms 缩短至 100ms，避免故障扩大。

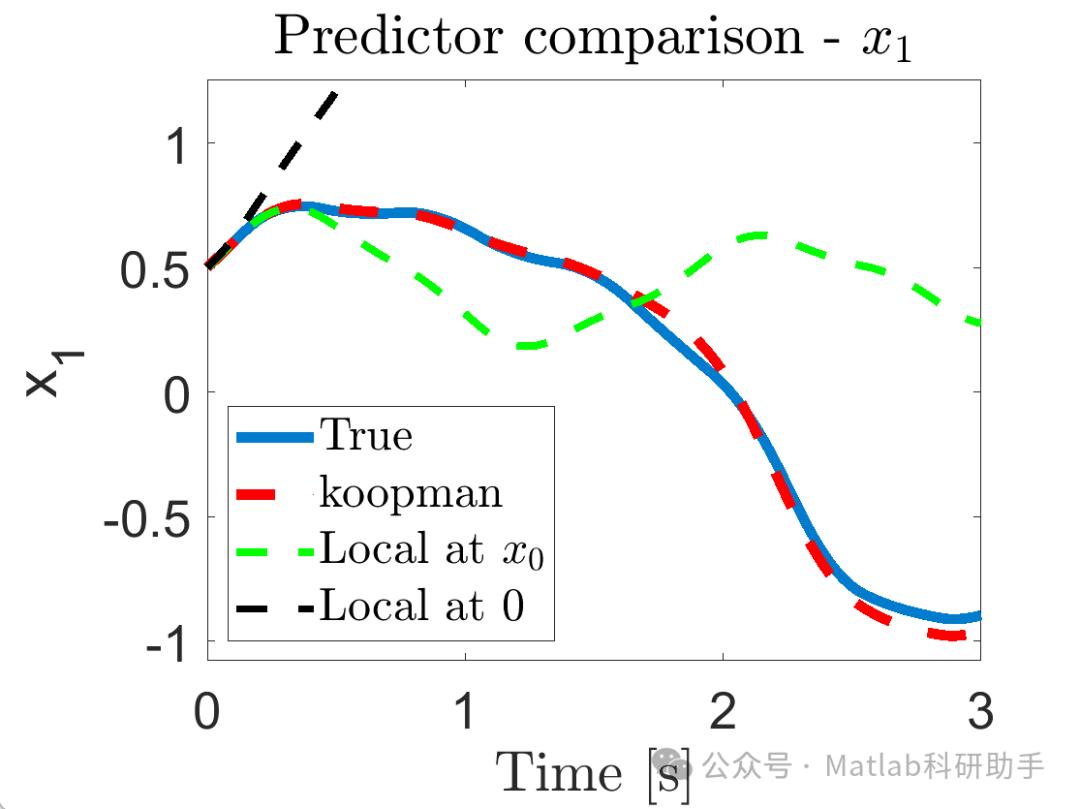

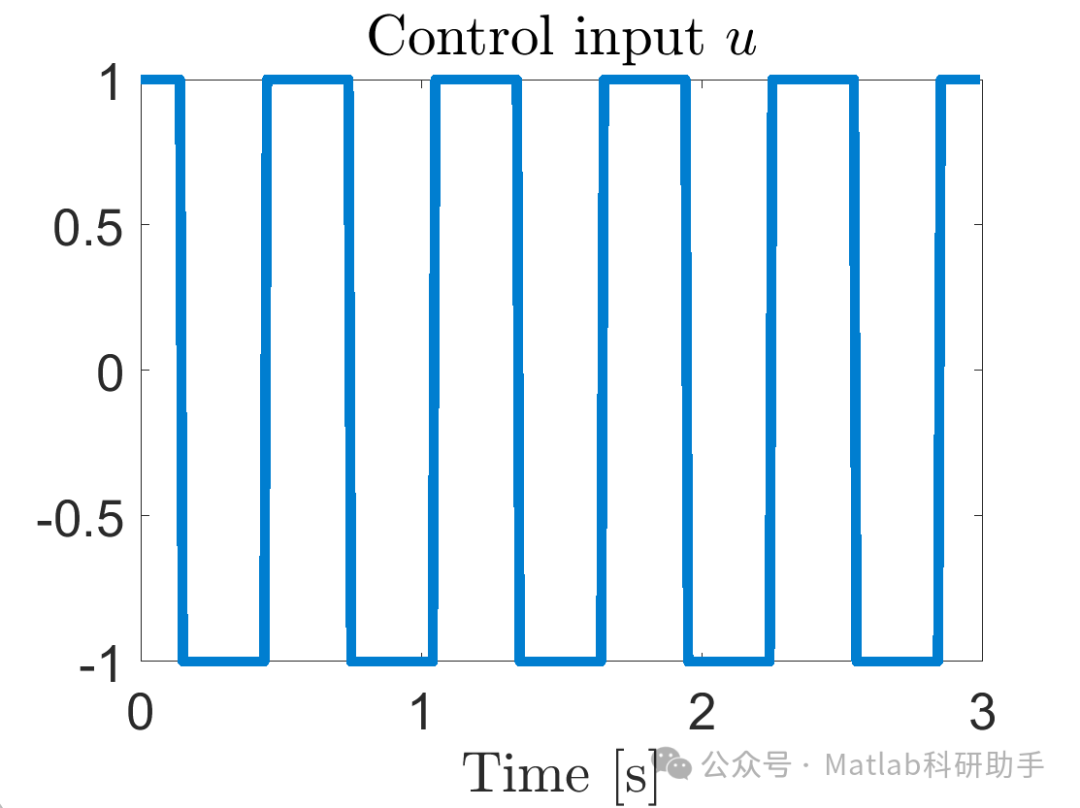

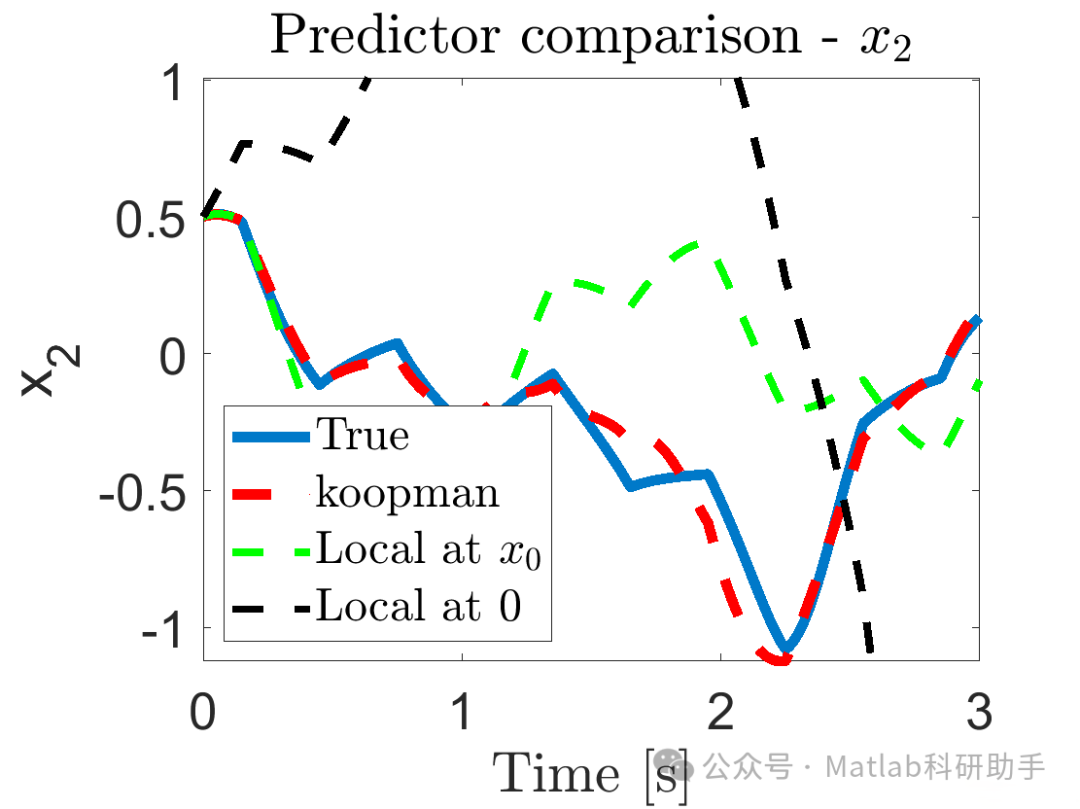

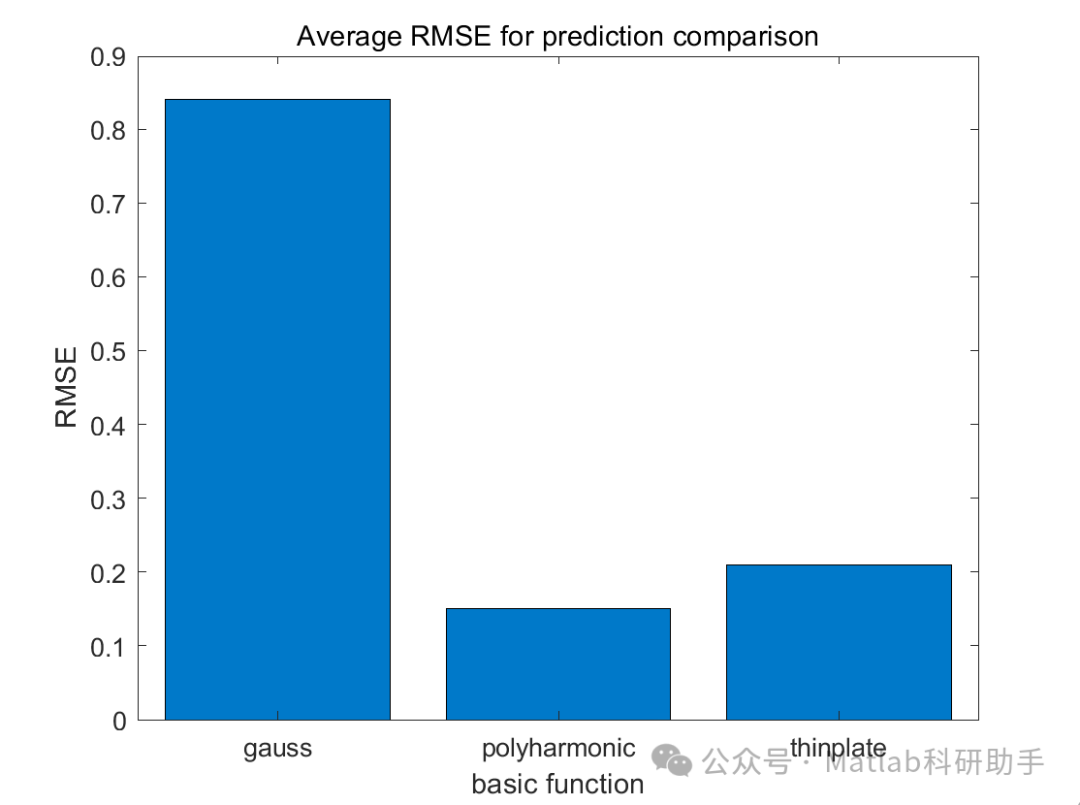

⛳️ 运行结果

🔗 参考文献

[1] 焦鹏悦,杨德友,蔡国伟.基于Koopman算子与卡尔曼滤波的同步发电机动态状态估计[J].电力系统保护与控制, 2024, 52(9):27-35.

[2] 张佳懿,刘飞.非线性系统数据驱动Koopman建模与状态估计[C]//第35届中国过程控制会议.江南大学轻工过程先进控制教育部重点实验室, 2024.

[3] 潘志超.置信度集合成员状态估计[D].江南大学,2023.
