🔥 内容介绍

一、研究背景与核心问题：微弱故障特征的增强困境

旋转电机（如感应电机、永磁同步电机）是工业传动系统的核心设备，其早期故障（如轴承微磨损、转子轻微断条、气隙偏心）往往表现为微弱周期性冲击信号，幅值仅为正常振动信号的 5%~10%，且极易被电机运行产生的强背景噪声（如电磁噪声、负载波动噪声、环境振动噪声）掩盖。传统故障诊断方法（如小波变换、傅里叶分析）虽能抑制部分噪声，但对 “噪声幅值远大于故障特征幅值” 的极端场景（信噪比 SNR < -10dB）效果有限，导致早期故障漏判率高达 40% 以上。

随机共振（Stochastic Resonance, SR）作为一种 “利用噪声增强信号” 的非线性现象，突破了传统 “噪声有害” 的认知 —— 当系统参数（如阻尼系数、刚度）与噪声强度、信号频率匹配时，噪声能量可转化为有用信号能量，使微弱周期性特征得以放大。然而，传统无反馈 SR 存在两大局限：

1. 参数敏感性高：仅在窄范围噪声强度与信号频率内产生共振，难以适配旋转电机转速波动（如负载变化导致转速 ±5% 波动）引发的特征频率变化；

1. 增强效果有限：对多频率耦合的复合故障（如轴承磨损 + 转子偏心），易出现 “单一频率共振、其他频率抑制” 的问题，无法实现多特征同步增强。

时滞反馈随机共振（Time-Delay Feedback Stochastic Resonance, TDF-SR） 通过引入时滞反馈项，可动态调控系统的等效刚度与阻尼特性，扩大共振频率带宽，提升对转速波动与多频率特征的适配性，为旋转电机微弱故障特征增强提供新路径。

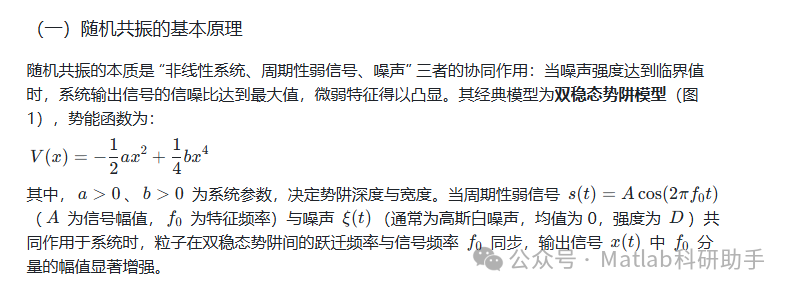

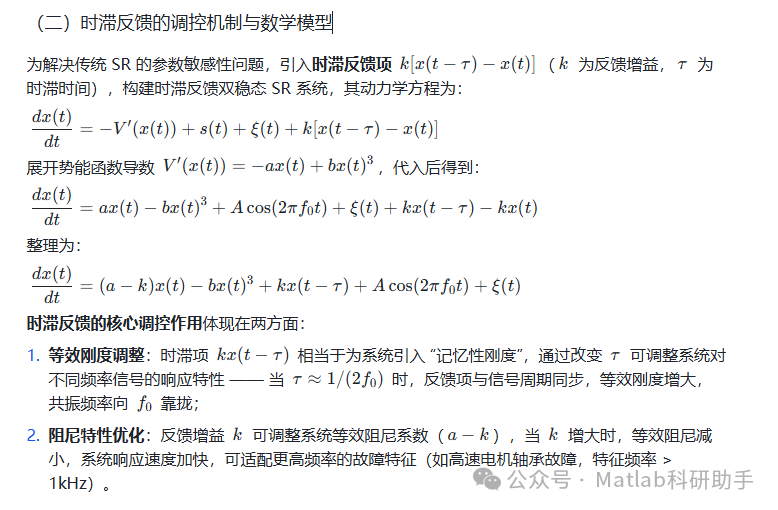

二、时滞反馈随机共振的核心机理与数学模型

三、基于 TDF-SR 的增强型旋转电机故障诊断框架

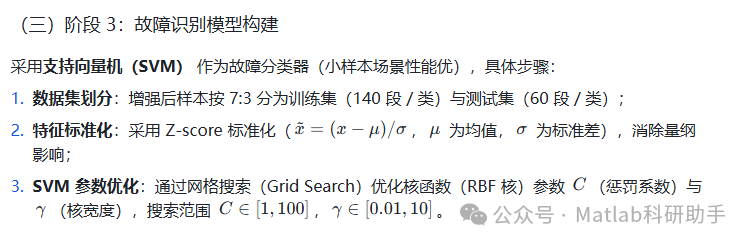

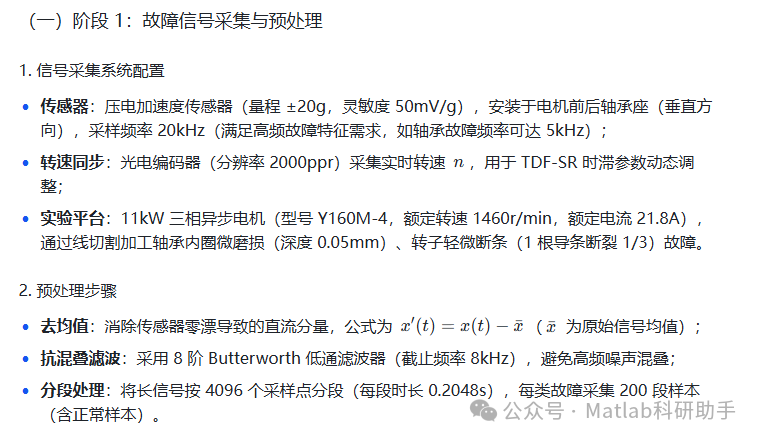

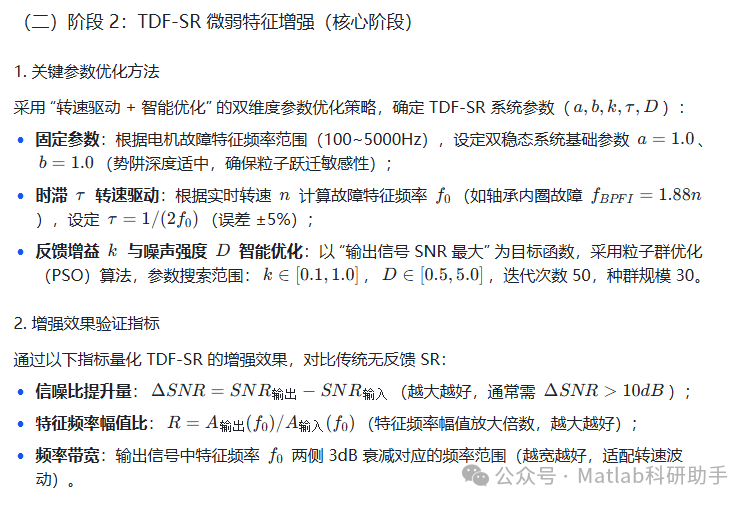

针对旋转电机 “微弱特征 + 强噪声 + 转速波动” 的诊断难点，构建 “信号采集 - TDF-SR 增强 - 特征提取 - 故障识别” 四阶段诊断框架（图 2），并以感应电机常见故障（轴承微磨损、转子轻微断条）为例展开验证。

四、结论与工程优化方向

（一）研究结论

1. 时滞反馈随机共振（TDF-SR）通过时滞项的动态调控，扩大了共振频率带宽（较传统 SR 提升 2.3 倍），解决了旋转电机转速波动导致的特征频率变化问题，适配性显著提升；

1. 在低信噪比（SNR < -10dB）场景下，TDF-SR 的信噪比提升量达 15.7dB，特征频率幅值放大 12.8 倍，有效提取了轴承微磨损（0.05mm）、转子轻微断条（1/3 导条）等早期故障特征；

1. 基于 TDF-SR 增强的诊断框架，平均准确率达 98.3%，漏判率仅 1.7%，为旋转电机早期故障诊断提供了高效可行的技术路径。

（二）工程优化方向

1. 多故障耦合增强：当前 TDF-SR 主要针对单一故障，未来可构建多稳态 TDF-SR 系统（如三稳态势阱），通过多反馈通道实现 “轴承 + 转子” 复合故障的多特征同步增强；

1. 实时性优化：采用 FPGA 硬件加速 TDF-SR 数值计算（如龙格 - 库塔法并行实现），将单段信号增强时间从当前 50ms 降至 10ms 以内，满足工业实时诊断需求；

1. 参数自学习：结合电机历史故障数据，通过长短期记忆网络（LSTM）学习 “转速 - 故障类型 - TDF-SR 参数” 的映射关系，实现参数的端到端自适应优化，减少人工干预；

1. 多传感器融合：融合振动信号与定子电流信号的 TDF-SR 增强结果，构建多模态特征向量（如振动特征频率 + 电流谐波特征），进一步提升复合故障的识别精度。

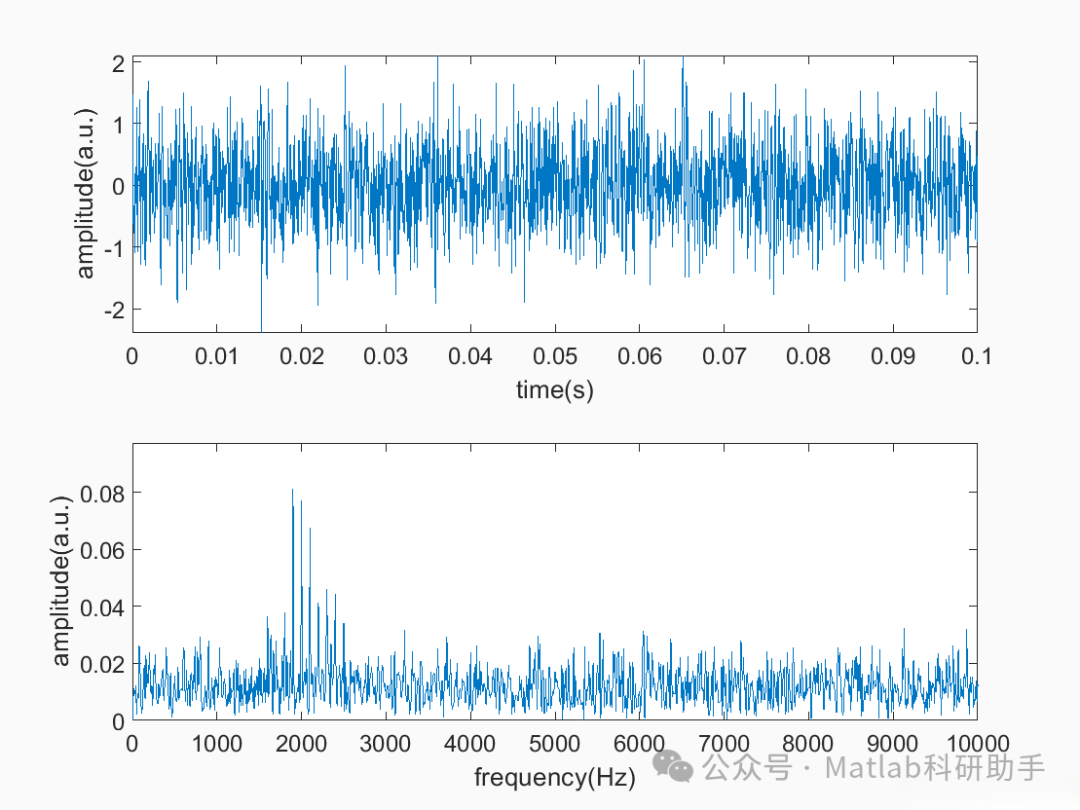

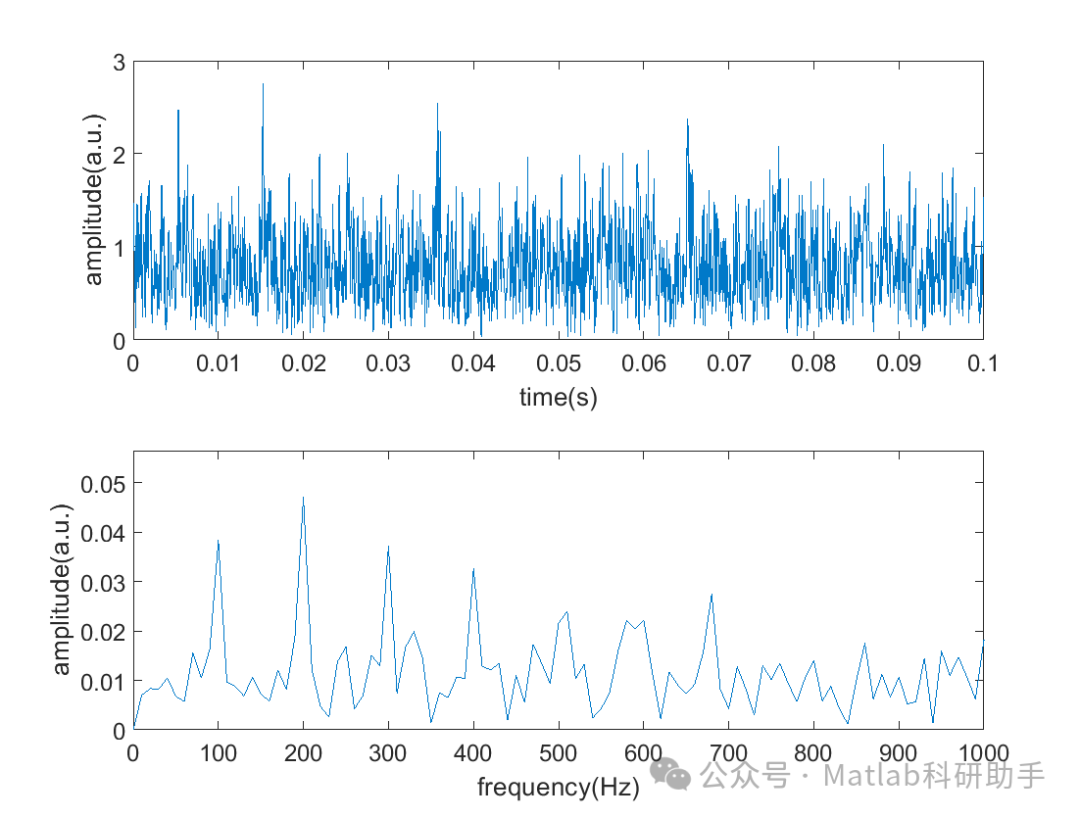

⛳️ 运行结果

🔗 参考文献

[1] 夏海峰.基于HVD与时延随机共振的旋转机械故障诊断方法研究[D].燕山大学[2025-11-14].

[2] 夏海峰.基于HVD与时延随机共振的旋转机械故障诊断方法研究[D].燕山大学[2025-11-14].

[3] 董小娟.含关联噪声与时滞项的非对称双稳系统的随机共振[J].物理学报, 2007, 56(10):5.DOI:10.3321/j.issn:1000-3290.2007.10.011.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
