一、单相半波 PWM 逆变器的核心架构与工作原理

单相半波 PWM 逆变器作为电压源变流器（VSI）的基础拓扑之一，广泛应用于小功率光伏并网、独立微电网及家电设备供电场景。其核心功能是将直流侧电压（如蓄电池、光伏阵列输出）通过脉冲宽度调制（PWM）技术，转换为具有特定频率、幅值的交流输出电压。

（一）基本拓扑结构

典型单相半波 PWM 逆变器拓扑由三部分组成：

直流侧：包含直流电压源（Vdc）与滤波电容（Cdc），前者提供稳定直流输入，后者抑制直流侧电压波动，确保变流器输入电压平稳；

逆变桥臂：核心为 IGBT 二极管模块（单管 IGBT 与反并联续流二极管集成封装），是实现电能双向转换的关键执行单元；

交流侧：由滤波电感（Lac）与负载（RL）构成，滤波电感用于抑制 PWM 开关产生的高频谐波，降低输出电压纹波，保障负载端电能质量。

（二）PWM 工作机制

基于三角波 - 正弦波比较法的 PWM 控制策略是其核心工作逻辑：

以期望输出的正弦波（调制波，频率通常为 50Hz/60Hz）与高频三角波（载波，频率一般为 1kHz-20kHz）进行比较；

当调制波幅值大于载波时，触发 IGBT 导通，直流侧电压通过 IGBT 施加至交流侧；当调制波幅值小于载波时，IGBT 关断，交流侧电流通过续流二极管形成回路；

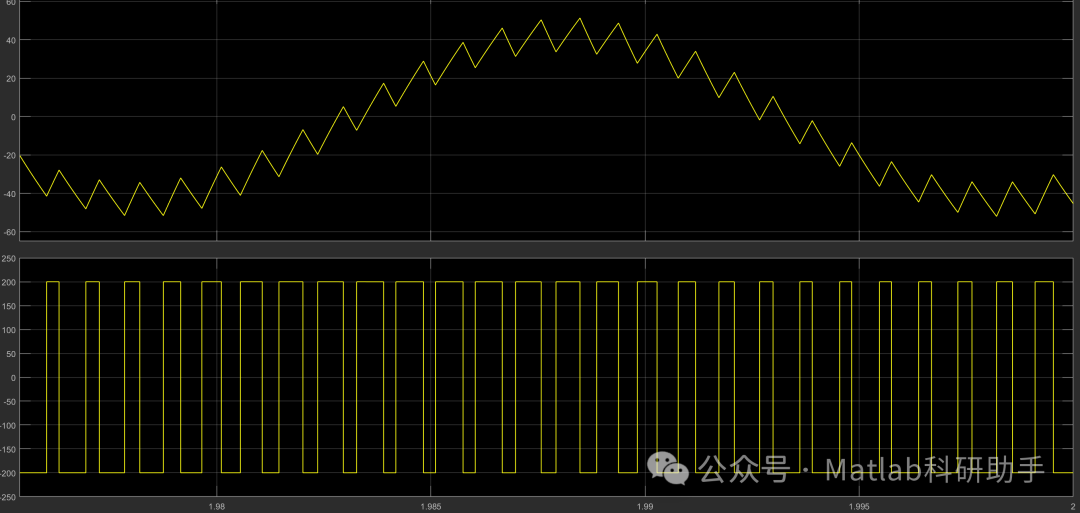

通过调整 PWM 脉冲的占空比，使输出电压的平均值跟随调制波变化，最终在负载端得到近似正弦波的交流电压。

二、IGBT 二极管模块在电压源变流器中的核心作用

IGBT（绝缘栅双极型晶体管）与反并联续流二极管的集成模块，是单相半波 PWM 逆变器实现电能转换与安全运行的核心器件，其作用可从电能转换、保护机制、运行稳定性三个维度展开：

（一）电能转换的 “双向开关” 功能

正向电能传输（逆变模式）：当 IGBT 栅极施加正向驱动电压时，IGBT 导通，直流侧电能通过 IGBT 流向交流侧负载，实现 “直流→交流” 的核心逆变功能。此时 IGBT 承担主电路电流，其导通压降（通常为 1.5V-3V）直接影响变流器的转换效率，因此低导通损耗的 IGBT 模块（如第 7 代 IGBT）是提升系统效率的关键。

反向续流（续流模式）：当 IGBT 关断时，交流侧滤波电感因电流不能突变，会产生反向感应电动势。此时反并联续流二极管导通，为电感电流提供续流回路，避免 IGBT 两端因过高感应电压被击穿。续流二极管的恢复特性（如快恢复二极管 FRD、超快恢复二极管 SFDR）直接影响开关损耗与电磁干扰（EMI）水平，例如 SFDR 的反向恢复时间（trr）可低至 50ns 以下，能显著减少开关过程中的尖峰电流。

（二）电压源变流器的安全保护屏障

钳位反向电压：在 IGBT 关断瞬间，电感电流通过续流二极管续流，此时二极管两端电压近似为 0V，可将 IGBT 集电极 - 发射极电压（Vce）钳位在直流侧电压（Vdc），避免 Vce 因电感反向电动势飙升至击穿电压（Vces），保护 IGBT 器件安全。

抑制浪涌电流：在逆变器启动或负载突变时，续流二极管可缓冲电感电流的突变，避免 IGBT 在导通瞬间承受过大浪涌电流（通常为额定电流的 3-5 倍），降低 IGBT 热应力与损坏风险。

（三）提升系统运行稳定性与动态响应

改善电流波形连续性：在单相半波拓扑中，若缺乏续流二极管，IGBT 关断后电感电流会中断，导致输出电压出现 “断流” 现象，波形畸变严重。续流二极管确保电感电流连续，使输出电压波形更接近正弦波，降低谐波含量。

适配负载动态变化：当负载从阻性变为感性或容性时，续流二极管可快速切换续流路径，保障电流平滑过渡，提升逆变器对负载动态变化的适应能力，例如在电机负载启动时，可避免因电流突变导致的输出电压跌落。

三、基于 Powergui FFT 工具的 PWM 波形谐波分析

Powergui 作为 MATLAB/Simulink 中电力系统仿真的核心工具箱，其内置的 FFT（快速傅里叶变换）工具可高效分析 PWM 波形的谐波成分，为逆变器的滤波设计、控制策略优化提供数据支撑。以下为具体分析流程与关键操作：

（一）仿真模型搭建与参数设置

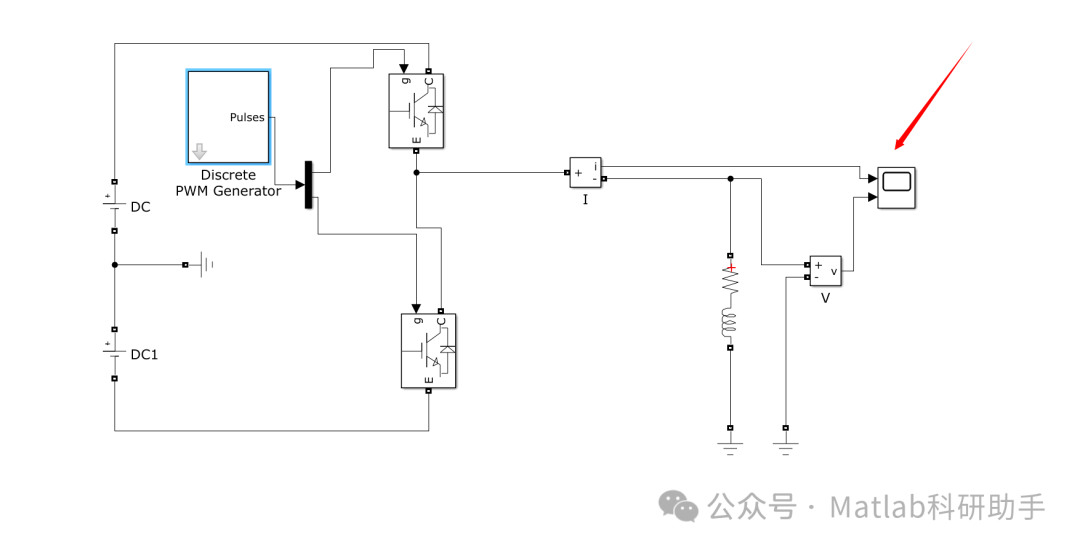

基础模型构建：在 Simulink 中搭建单相半波 PWM 逆变器模型，核心模块包括：

直流电压源：设置 Vdc=400V（典型光伏组串输出电压）；

IGBT 模块：选用 Simscape Power Systems 库中的 “IGBT with Freewheeling Diode” 模块，参数设置为：额定电压 Vces=1200V，额定电流 Ic=50A，导通压降 Vce (sat)=2V；

PWM 发生器：采用 “PWM Generator (2-Level)” 模块，调制波频率 50Hz，载波频率 10kHz，调制比 0.8（输出电压幅值与直流侧电压的比值）；

交流侧负载：设置为阻感性负载（R=10Ω，L=10mH），模拟实际电机或家电负载；

电压测量模块：在逆变器输出端并联 “Voltage Measurement” 模块，采集 PWM 输出电压波形。

仿真参数配置：

仿真时长：设置为 0.1s（包含 5 个交流周期，确保数据具有统计代表性）；

采样步长：采用变步长求解器（如 ode23tb），最大步长设置为 1e-6s，避免因采样频率过低导致波形失真；

数据存储：将电压测量模块输出连接至 “To Workspace” 模块，存储波形数据（变量名设为 “V_out”），格式选择 “Structure with time”。

（二）Powergui FFT 工具操作步骤

打开 FFT 工具：仿真结束后，双击 Simulink 模型中的 “Powergui” 模块，在弹出界面中选择 “FFT Analysis”，进入 FFT 分析窗口。

导入波形数据：

在 “Input Signal” 栏中，选择 “From Workspace”，并输入存储的电压变量名 “V_out.signals.values”；

设置 “Sampling Frequency”（采样频率）：根据仿真步长计算，若最大步长为 1e-6s，采样频率 Fs=1/1e-6=1e6Hz；

选择 “FFT Type”：对于电压波形，选择 “Single-sided FFT”（单边谱），仅显示正频率成分，符合工程分析习惯。

关键参数设置（影响分析精度的核心）：

FFT Length（FFT 点数）：选择 2 的整数次幂（如 1024、2048、4096），点数越多，频率分辨率越高。例如，当 Fs=1e6Hz，FFT Length=4096 时，频率分辨率 Δf=Fs/FFT Length≈244.14Hz，可清晰分辨相邻谐波分量；

Fundamental Frequency（基波频率）：设置为 50Hz（与调制波频率一致），确保 FFT 工具准确识别基波分量，计算谐波次数（n = 谐波频率 / 基波频率）；

Window Function（窗函数）：若 PWM 波形存在频谱泄漏（如非整数周期采样），选择汉宁窗（Hanning）或汉明窗（Hamming），降低泄漏误差。对于严格整数周期采样（如仿真时长为 0.1s，包含 5 个 50Hz 周期），可选择矩形窗（Rectangular），避免窗函数对幅值精度的影响。

执行 FFT 分析：点击 “Start FFT” 按钮，Powergui 将自动计算并显示 PWM 电压波形的谐波频谱图，包括 “Magnitude vs Frequency”（幅值 - 频率）和 “Phase vs Frequency”（相位 - 频率）两个子图。

（三）谐波分析结果解读与工程应用

核心指标提取：

基波分量：在 50Hz 处的电压幅值，理想情况下应为 Vdc× 调制比 = 400V×0.8=320V（有效值），实际因开关损耗与滤波电感压降，幅值约为 310-315V，偏差越小说明逆变器转换效率越高；

谐波次数与幅值：单相半波 PWM 逆变器的主要谐波集中在 “载波频率 ±n× 基波频率” 附近，例如载波频率 10kHz 时，主要谐波为 9950Hz（10kHz-50Hz）、10050Hz（10kHz+50Hz）、19950Hz（2×10kHz-50Hz）等，这些谐波被称为 “开关谐波”。通过 FFT 结果可读取各次谐波的幅值，例如 9950Hz 谐波幅值通常为基波的 5%-10%；

总谐波畸变率（THD）：FFT 工具可自动计算 THD（定义为所有谐波分量的方均根值与基波分量方均根值的比值），单相半波 PWM 逆变器的 THD 通常为 15%-30%（未滤波时），滤波后可降至 5% 以下（满足 GB/T 14549-1993《电能质量公用电网谐波》中 THD≤5% 的要求）。

工程优化方向：

滤波参数设计：根据 FFT 分析出的主要谐波频率，优化交流侧滤波电感参数。例如，若 10kHz 开关谐波幅值过高，可增大滤波电感值（如从 10mH 增至 20mH），通过电感的阻抗特性（Z=2πfL）抑制高频谐波；

PWM 控制策略优化：若低次谐波（如 3 次、5 次）幅值超标，可调整调制策略（如采用同步 PWM、随机 PWM），例如同步 PWM 通过使载波频率为基波频率的整数倍，可消除特定次低次谐波；

IGBT 开关频率选择：若 FFT 结果显示开关谐波频率过低（如 5kHz），导致滤波难度大，可适当提高载波频率（如增至 15kHz），将开关谐波推向更高频率，降低滤波电感体积与成本，但需权衡开关损耗的增加。

（四）常见问题与解决方案

频谱泄漏：表现为谐波峰值扩散，无法准确读取幅值。解决方案：确保仿真时长为基波周期的整数倍（如 0.1s=5×50Hz 周期），或选择汉宁窗等窗函数；

采样频率不足：表现为高频谐波（如 20kHz 以上）无法显示，出现 “混叠” 现象。解决方案：降低仿真最大步长，提高采样频率（通常需满足采样频率≥2.56× 最高关注谐波频率）；

基波频率识别错误：表现为 FFT 结果中基波峰位置偏移（如显示 49.8Hz）。解决方案：在 FFT 工具中手动修正 “Fundamental Frequency” 为 50Hz，或调整 PWM 发生器的调制波频率精度。

四、结论与工程应用展望

IGBT 二极管模块作为单相半波 PWM 逆变器的核心器件，通过 “正向逆变 + 反向续流” 的双向功能，实现了电能的高效转换与器件安全保护，其性能参数（如 IGBT 导通损耗、二极管恢复时间）直接决定逆变器的效率与可靠性。基于 Powergui FFT 工具的谐波分析，可精准识别 PWM 波形的谐波成分，为滤波设计、控制策略优化提供量化依据，是逆变器研发与调试过程中的关键技术手段。

未来工程应用中，可进一步结合以下方向深化研究：
