摘要： 正交频分复用（OFDM）与多输入多输出（MIMO）技术的结合，极大地提升了无线通信系统的频谱效率和传输速率。然而，随着天线数量的增加，MIMO系统面临着高复杂度和高功耗的挑战。特别是在毫米波（mmWave）通信中，大规模MIMO系统是实现高带宽和高数据速率的关键，但其对射频（RF）链数量的要求也带来了巨大的成本和能耗压力。针对这一问题，本文深入研究了具有单射频链的OFDM-MIMO系统中的束训练（Beam Training）技术，旨在通过有效的束扫描策略，在保证通信性能的同时，显著降低硬件复杂度和功耗。本文将详细探讨单射频链OFDM-MIMO系统束训练的理论基础、面临的挑战、现有的主要技术以及未来的发展方向。

关键词： OFDM；MIMO；单射频链；束训练；束扫描；毫米波通信

1. 引言

随着第五代（5G）乃至未来第六代（6G）移动通信技术的不断演进，对无线通信系统的性能要求日益提高。其中，高频谱效率、高吞吐量、低时延和大规模连接是核心目标。为了实现这些目标，OFDM和MIMO技术被广泛认为是不可或缺的关键使能技术。OFDM通过将高速数据流分解为多个并行子载波进行传输，有效对抗了多径衰落和码间干扰。而MIMO技术则利用多根天线在发送端和接收端同时进行数据传输，通过空间复用或分集增益显著提升了系统容量和可靠性。

然而，传统的全数字MIMO系统，即每个天线都配备独立的射频链，在天线数量较多时，会带来巨大的硬件开销和功耗。尤其是在毫米波频段，由于波长较短，天线阵列的尺寸可以做得更小，从而能够集成更多天线形成大规模MIMO系统，以实现更高的波束成形增益。但这也意味着需要更多的射频链，使得全数字毫米波MIMO系统在实际部署中面临着巨大的挑战。

为了解决这一问题，混合波束成形（Hybrid Beamforming）应运而生。混合波束成形结合了模拟波束成形和数字波束成形的优势，通过少量射频链控制大量天线，从而在性能和成本之间取得平衡。其中，单射频链系统是混合波束成形的一种极端情况，它仅使用一个射频链驱动整个天线阵列。尽管这会牺牲一定的灵活性和性能，但其硬件复杂度、成本和功耗的显著降低，使得单射频链系统在某些特定应用场景中具有极大的吸引力，例如物联网（IoT）设备、低功耗传感器网络以及对成本敏感的回传链路等。

在单射频链OFDM-MIMO系统中，由于缺乏多个独立的射频链进行并行数据传输，传统的信道估计和数据传输方式不再适用。为了充分利用天线阵列的波束成形增益，束训练（Beam Training）成为一个至关重要的环节。束训练的目标是通过系统地调整模拟波束成形器，找到最佳的发送和接收波束方向，从而实现最大的信道增益。然而，由于单射频链系统的限制，束训练过程需要在一个或多个子载波上逐次尝试不同的波束方向，这使得束训练的时间开销和复杂度成为一个需要解决的关键问题。

本文将聚焦于具有一个射频链的OFDM-MIMO系统，深入探讨其束训练的理论基础、挑战以及各种束扫描策略。旨在为单射频链OFDM-MIMO系统的设计和优化提供理论指导和技术参考。

2. 单射频链OFDM-MIMO系统模型

在单射频链OFDM-MIMO系统中，发送端和接收端都只配备一个射频链。这意味着发送端只能在一个时刻向一个空间方向发送信号，接收端也只能在一个时刻从一个空间方向接收信号。

2.1 系统架构

以一个典型的单射频链OFDM-MIMO系统为例，发送端通常包括一个OFDM调制器、一个数模转换器（DAC）、一个射频混频器、一个功率放大器以及一个模拟波束成形器。模拟波束成形器由移相器网络组成，用于调整每个天线单元的相位，从而在特定方向形成高增益的波束。接收端则包括一个模拟波束成形器、一个低噪声放大器（LNA）、一个射频混频器、一个模数转换器（ADC）以及一个OFDM解调器。

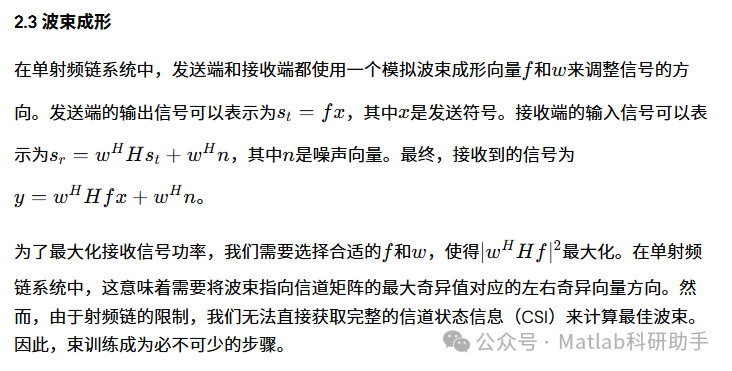

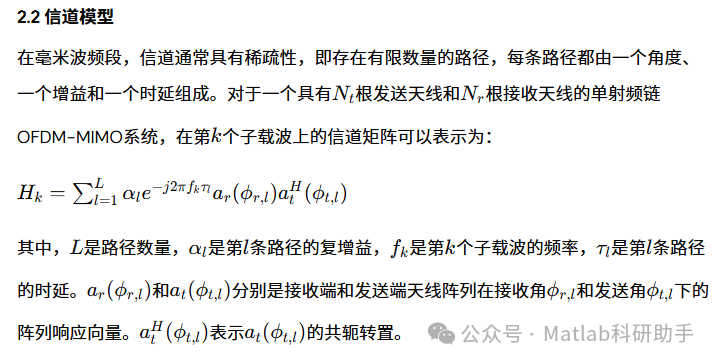

3. 束训练的挑战

在单射频链OFDM-MIMO系统中，束训练面临着多方面的挑战：

3.1 大搜索空间与高开销

由于模拟波束成形器通常由一组离散的移相器组成，每个移相器有有限的相位量化精度。这意味着可用的波束方向是离散的，形成一个波束码本（Codebook）。对于大规模天线阵列，波束码本的尺寸会非常大，导致束训练的搜索空间巨大。传统的穷举搜索方法，即逐一尝试所有可能的波束对，会导致巨大的训练开销和时延，不适用于时变信道。

3.2 信道时变性

无线信道是时变的，特别是当移动性较高时。如果束训练过程耗时过长，在训练结束后，信道可能已经发生变化，导致训练结果失效，从而降低通信性能。因此，束训练算法需要具有高效性，能够在信道连贯时间内完成。

3.3 频率选择性衰落

在OFDM系统中，信道在不同子载波上可能表现出不同的特性，即频率选择性衰落。虽然单射频链系统只能在单个子载波上进行束训练，但如何将训练结果应用于整个频带，或者在关键子载波上进行训练以减少开销，是一个需要考虑的问题。

3.4 硬件限制与功率消耗

尽管单射频链降低了硬件复杂度，但束训练本身仍然需要额外的信号处理和控制。例如，在束扫描过程中，需要频繁地切换移相器设置，这会引入额外的功耗和控制开销。

3.5 反馈机制

在FDD（频分双工）系统中，上下行信道不对称，需要接收端将训练结果反馈给发送端。反馈信道的带宽和时延会影响束训练的效率和准确性。

4. 束训练策略

为了应对上述挑战，研究人员提出了多种束训练策略，主要可以分为以下几类：

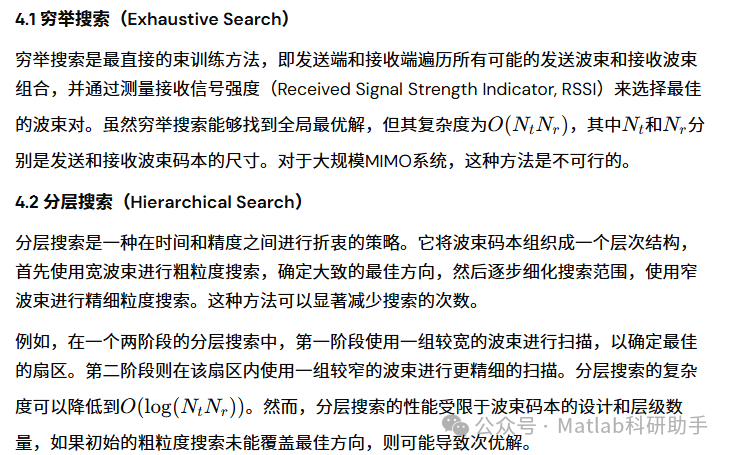

4.3 基于压缩感知（Compressed Sensing, CS）的束训练

由于毫米波信道的稀疏性，可以利用压缩感知理论进行束训练。基本思想是，通过少量随机投影（即测量）来重构信道信息。在束训练中，可以通过发送少量经过设计的训练序列，并利用接收到的信号重建稀疏信道矩阵，从而推导出最佳的波束方向。

基于压缩感知的束训练方法可以显著减少训练开销，尤其是在大规模MIMO系统中。然而，这类方法通常需要更复杂的信号处理算法，并且其性能受到测量矩阵设计和恢复算法准确性的影响。此外，在单射频链系统中，设计合适的测量序列和实现高精度的信道重构仍然是一个挑战。

4.4 基于机器学习（Machine Learning, ML）的束训练

近年来，随着机器学习技术的兴起，一些研究尝试将ML应用于束训练。通过收集大量的信道数据和对应的最佳波束方向，利用神经网络等模型进行训练，可以学习信道与最佳波束之间的映射关系。一旦模型训练完成，在实际部署中，可以通过输入少量的信道信息或环境参数，快速预测出最佳波束，从而避免传统的搜索过程。

基于机器学习的束训练具有自适应性强、预测速度快等优点，尤其适用于复杂的非静态信道环境。然而，其缺点是需要大量的训练数据，并且模型的泛化能力对训练数据的质量和多样性有较高要求。此外，在单射频链系统中，如何有效地获取训练数据以及如何在有限的计算资源下部署ML模型也是需要考虑的问题。

4.5 基于扇区/角度划分的束训练

这种方法将整个空间划分为多个扇区或角度范围。发送端和接收端首先分别扫描各自的扇区，确定包含最佳波束的扇区，然后在该扇区内进行更精细的扫描。这种方法类似于分层搜索，但更侧重于空间角度的划分。

4.6 在OFDM子载波上的束训练优化

在OFDM系统中，频率选择性衰落意味着不同子载波上的信道特性可能不同。在单射频链系统中，由于只能在一个子载波上进行束训练，如何将训练结果应用于所有子载波是一个关键问题。一种方法是在一个或几个具有代表性的子载波上进行束训练，然后假设在整个频带上，最佳模拟波束的方向是相似的。另一种方法是，如果信道相干带宽足够大，可以利用部分子载波的训练结果预测其他子载波的信道特性。

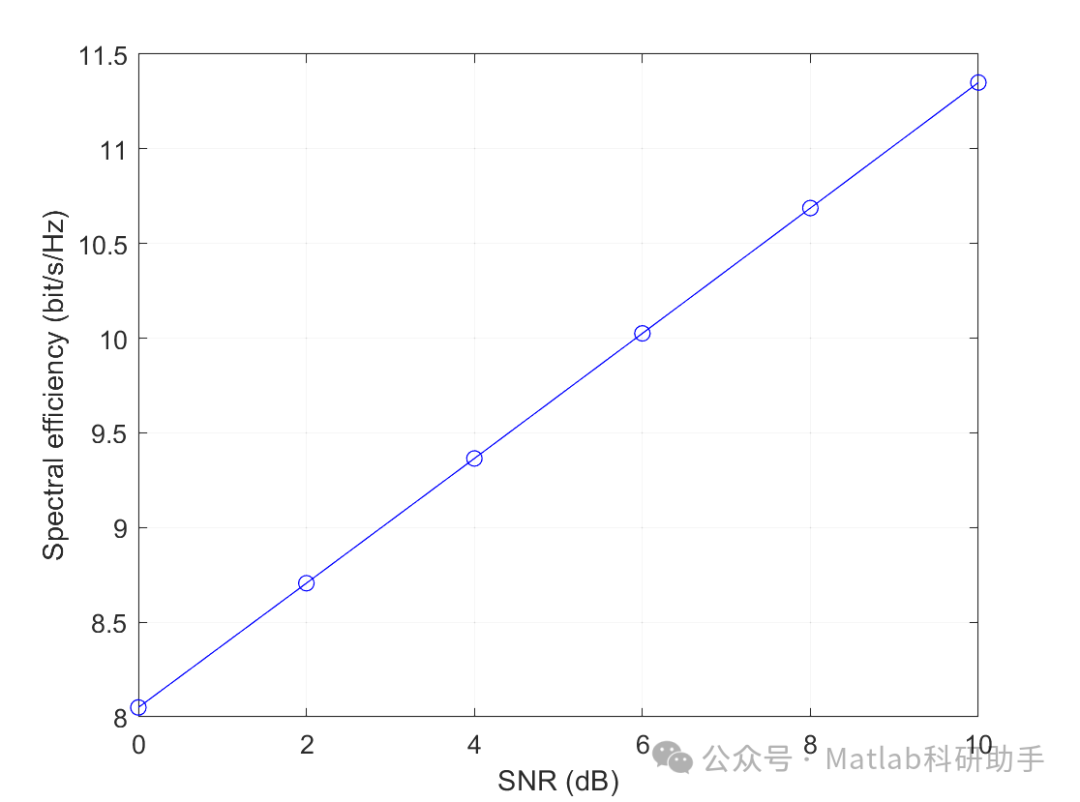

5. 结论与展望

本文对OFDM-MIMO系统中的单射频链束训练进行了深入研究。通过分析单射频链系统的架构、信道模型以及束训练面临的挑战，我们详细探讨了穷举搜索、分层搜索、基于压缩感知和机器学习的束训练等多种策略。尽管单射频链OFDM-MIMO系统在降低硬件复杂度和功耗方面具有显著优势，但其束训练过程仍然是制约系统性能的关键因素。

展望未来，单射频链OFDM-MIMO系统的束训练研究仍有广阔的前景和诸多待解决的问题：

5.1 联合收发束训练优化： 如何设计更高效的联合收发束训练算法，以进一步减少训练开销。例如，考虑同时优化发送和接收波束，而不是独立优化。

5.2 移动性管理： 在高速移动场景下，信道快速变化，如何设计自适应的、低时延的束训练方案以应对移动性挑战。可以考虑利用历史信道信息进行预测，或者结合多普勒频移进行波束跟踪。

5.3 硬件实现与实验验证： 将理论算法应用于实际硬件平台进行验证，评估其在真实信道环境下的性能表现。特别是对于毫米波频段的单射频链系统，实现高精度、低功耗的模拟波束成形器是关键。

5.4 智能束训练： 进一步探索机器学习在束训练中的应用，开发能够自适应学习信道特性并进行智能波束选择的算法。例如，利用强化学习实现实时波束优化。

5.5 多用户场景下的束训练： 当存在多个用户时，如何有效地进行多用户调度和多用户束训练，以避免用户间的干扰，并最大化系统吞吐量。

5.6 低复杂度信道估计与束训练结合： 研究如何在束训练过程中，同步进行低复杂度的信道参数估计，从而为数据传输提供更准确的信道信息。

总之，单射频链OFDM-MIMO系统在未来无线通信中具有重要的应用潜力。通过对束训练技术的不断深入研究和创新，我们有望在兼顾硬件复杂度、功耗和通信性能之间取得更好的平衡，为实现更高效、更普惠的无线连接做出贡献。
