在现代工程与科学领域，对材料表面特性及其相互作用的深入理解至关重要。其中，三维（3D）表面粗糙度与接触的可视化技术，为研究复杂表面形貌、预测接触行为以及优化摩擦磨损性能提供了强大的工具。本文旨在探讨3D表面粗糙度可视化的重要性、现有技术及其在接触力学中的应用，并展望其未来发展。

1. 3D表面粗糙度的重要性与表征

表面粗糙度并非简单的二维概念，而是具有复杂三维拓扑特征的实体。传统上，我们使用诸如轮廓仪等工具测量二维表面粗糙度参数，如Ra（算术平均偏差）和Rz（最大粗糙度深度）。然而，这些参数往往无法完全捕捉表面的真实形貌特征，尤其是在涉及各向异性、分形特征或复杂图案的表面。

3D表面粗糙度表征则提供了更为全面的信息。通过使用光学轮廓仪（如白光干涉仪、共聚焦显微镜）或接触式探针显微镜（如原子力显微镜），可以获取表面在三维空间上的高分辨率数据。这些数据通常以点云或网格的形式呈现，包含了表面的高度信息及其在X-Y平面上的分布。基于这些数据，我们可以计算出更为丰富的3D粗糙度参数，例如：

Sa (算术平均高度):
类似Ra，但考虑了整个测量区域的三维高度信息。
Sq (均方根高度):
反映表面高度分布的均方根值，对异常值更敏感。
Ssk (偏度):
描述高度分布的对称性，正偏度表示表面有较多的峰，负偏度表示有较多的谷。
Sku (峰度):
描述高度分布的陡峭程度，高峰度表示分布更集中在平均值附近，低峰度则更平坦。
Sp (最大峰高) 和 Sv (最大谷深):
反映表面极端高度特征。
Sdr (有效表面积比):
表面实际面积与投影面积之比，反映表面形貌的复杂程度。

这些参数的获取，为我们理解表面功能提供了定量依据。例如，高Sa和Sq值通常与高摩擦系数和磨损率相关；而特定的Ssk和Sku值可能指示材料表面的润湿性或粘附特性。

2. 3D表面粗糙度的可视化技术

将抽象的3D表面数据转化为直观的图像，是理解和分析表面形貌的关键步骤。常用的可视化技术包括：

伪彩色图:
将表面的高度信息映射到不同的颜色上，形成直观的彩色图像。例如，高处显示为暖色调，低处显示为冷色调，使得表面起伏一目了然。
等高线图:
类似于地形图，通过连接相同高度的点的曲线来表示表面形貌。等高线的密集程度可以反映表面坡度的陡峭程度。
表面渲染与光照模拟:
结合计算机图形学技术，对3D表面进行渲染，模拟光照效果，使其看起来更具真实感和立体感。通过调整光源方向、材质属性等，可以突出表面细节。
3D模型与虚拟现实 (VR)/增强现实 (AR):
将表面数据构建成可交互的3D模型，用户可以通过旋转、缩放、平移等操作从不同角度观察表面。结合VR/AR技术，可以实现沉浸式的表面探索体验，尤其适用于复杂结构或微观尺度的表面。

这些可视化方法不仅帮助研究人员直观地理解表面形貌，也为与非专业人士进行交流提供了便捷的途径。

3. 3D表面接触的可视化

在许多工程应用中，例如轴承、齿轮、密封件等，两个或多个表面之间的接触行为对系统的性能和寿命至关重要。3D表面粗糙度数据为研究表面接触提供了基础。

经典的Hertz接触理论适用于理想光滑的弹性体接触，但在真实粗糙表面接触中，情况要复杂得多。粗糙表面的接触通常是多点接触，即只有部分微凸体发生接触，形成一系列离散的接触斑点。3D表面接触的可视化主要集中在以下几个方面：

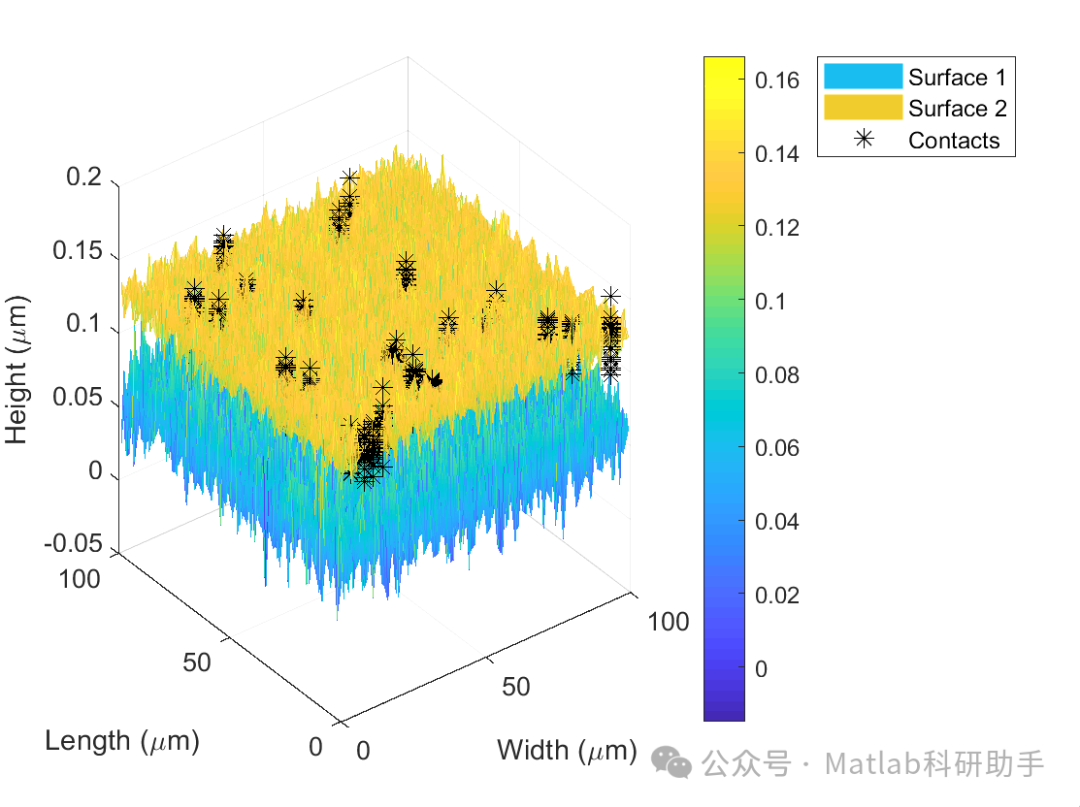

接触斑点分布的可视化:
通过数值模拟或实验手段，可以识别出表面上的实际接触区域。将这些接触斑点以不同的颜色或高亮显示在3D表面模型上，可以直观地看到接触区域的形状、大小和分布。例如，当两个粗糙表面接触时，可以通过颜色编码显示接触压力的大小，从而识别出高应力区域。
接触压力的可视化:
通过有限元分析（FEA）或其他接触力学模型，可以计算出接触区域内的压力分布。将压力值映射到颜色或高度上，可以生成接触压力的3D可视化图，清晰地展示压力集中区和梯度。
间隙与变形的可视化:
在接触过程中，表面之间会存在间隙，同时接触区域也会发生弹性或塑性变形。可视化技术可以展示这些间隙的分布以及表面变形的程度，这对于理解润滑剂的流动、磨损机制以及疲劳损伤的发生至关重要。
接触区域的演化:
在摩擦磨损过程中，接触区域会随着时间和载荷的变化而不断演化。通过动态可视化技术，可以模拟和展示接触斑点的形成、生长、合并以及分离的过程，从而深入理解摩擦磨损的动态机制。

4. 挑战与未来发展

尽管3D表面粗糙度和接触的可视化技术取得了显著进展，但仍面临一些挑战：

数据量巨大与处理效率:
高分辨率3D表面数据往往非常庞大，对数据存储、处理和可视化算法的效率提出了更高要求。
多尺度与多物理场耦合:
表面粗糙度通常具有多尺度特征，从纳米到毫米级别，如何有效地在不同尺度上进行可视化和建模是一个难题。同时，在摩擦磨损过程中，还涉及到温度、化学反应、电场等多种物理场，如何将这些复杂因素集成到可视化模型中是一个长期挑战。
实时交互与动态模拟:
实现实时的3D表面接触可视化和动态模拟，对于指导工程设计和故障诊断具有重要意义。
标准化与互操作性:
不同的测量仪器和模拟软件可能会产生不同格式的数据，缺乏统一的标准化使得数据共享和互操作性成为问题。

展望未来，3D表面粗糙度和接触的可视化技术将向以下方向发展：

人工智能与机器学习的应用:
结合AI和机器学习算法，可以更有效地分析和解释海量的3D表面数据，识别隐藏的特征和模式，并预测接触行为。例如，利用深度学习模型可以从表面形貌数据中直接预测摩擦系数或磨损率。
高级渲染与交互技术:
随着图形处理能力的提升，将出现更加逼真、交互性更强的可视化工具。虚拟现实和增强现实技术将在工业设计、培训和远程协作中发挥更大作用。
多物理场耦合可视化:
开发能够集成多种物理场（如力学、热学、电学、化学）的可视化平台，以全面理解复杂接触问题。
与材料基因组计划的结合:
将3D表面特征与材料的微观结构、化学成分等信息相结合，为新材料的设计和性能优化提供可视化指导。
云端计算与大数据平台:
利用云端计算能力处理和存储海量数据，并提供基于网络的共享和协作平台，促进学术界和工业界的数据交流与合作。

5. 结论

3D表面粗糙度和接触的可视化技术是理解材料表面行为和优化工程系统性能的基石。从直观的伪彩色图到复杂的3D渲染，这些技术极大地增强了我们对微观世界复杂性的认知。随着测量技术、计算能力和人工智能的不断发展，3D可视化将在未来表面工程、摩擦学、材料科学等领域发挥越来越重要的作用，为我们揭示更多表面现象的奥秘，并推动相关技术的创新与进步。
