🔥 内容介绍

无人机技术在近年取得了突飞猛进的发展，其应用领域从军事侦察、物流运输到农业植保、影视航拍等日益广泛。在无人机的核心技术中，飞行控制系统的设计与实现至关重要，它直接关系到无人机的飞行稳定性、控制精度和抗干扰能力。双回路PID（比例-积分-微分）控制作为一种经典且高效的控制策略，在无人机控制中得到了广泛应用。本文将深入探讨双回路PID控制在无人机上的应用原理、优势及其实现细节。

双回路PID控制的原理

PID控制器是一种线性控制器，它根据给定值（Set Point, SP）与实际值（Process Variable, PV）的误差，通过比例、积分和微分三种运算来调整控制量，从而使实际值尽可能接近给定值。在无人机控制中，通常需要对多个自由度（如俯仰、滚转、偏航角度以及高度、位置等）进行精确控制，这使得单回路PID控制难以满足高精度和鲁棒性的要求。

双回路PID控制，顾名思义，由两个相互嵌套的PID控制器组成，通常分为内环和外环。

1. 内环（姿态控制环）

内环通常用于控制无人机的姿态，即俯仰角、滚转角和偏航角。它的输入是姿态指令（通常由外环生成），输出是电机的转速或推力指令。内环的控制周期较短，响应速度快，主要负责抑制无人机在飞行过程中受到的扰动，如风力、气流变化等，确保无人机能够快速准确地跟踪目标姿态。内环的PID参数需要精心调校，以保证无人机姿态的稳定性和快速性，同时避免震荡。

2. 外环（位置/速度控制环）

外环通常用于控制无人机的位置和速度。它的输入是目标位置或速度，输出是姿态指令（作为内环的输入）。外环的控制周期相对较长，主要负责将无人机引导到目标位置，并保持目标速度。外环的PID参数决定了无人机在空间中的定位精度和运动轨迹的平滑性。例如，在悬停模式下，外环会根据无人机当前位置与目标悬停位置的偏差，生成相应的姿态指令，使无人机能够稳定地停留在空中。

双回路PID控制的优势

双回路PID控制在无人机上的应用具有显著优势：

提高控制精度和稳定性：
内环的快速响应能力能够有效抑制外部扰动，确保无人机姿态的稳定；外环则负责实现高精度的位置和速度控制。这种分层控制结构使得无人机能够实现更精细的飞行控制。
增强抗干扰能力：
内环对姿态的快速纠正能力使得无人机在遇到突发气流等外部扰动时，能够迅速恢复稳定，避免失控。
简化系统设计与调参：
双回路结构将复杂的控制任务分解为相对独立的子任务，使得每个PID控制器的参数调校过程更加简单和直观。内环参数主要影响姿态响应，外环参数主要影响位置/速度响应，两者之间的耦合度相对较低，便于独立优化。
易于实现和移植：
PID控制算法简单明了，计算量小，易于在嵌入式系统中实现。双回路PID控制的结构也相对清晰，便于不同无人机平台之间的移植和调整。
良好的鲁棒性：
经过合理调参的双回路PID控制器，对无人机自身参数的变化（如载重、电池电压变化等）具有一定的适应性，能够保持较好的控制性能。

实现细节与挑战

在实际应用中，实现双回路PID控制需要考虑以下几个关键点：

传感器数据融合：
无人机通常配备多种传感器，如IMU（惯性测量单元，提供角速度和加速度）、GPS（提供位置和速度）、气压计（提供高度）等。为了获得准确的无人机姿态、位置和速度信息，需要采用卡尔曼滤波、扩展卡尔曼滤波等算法对多源传感器数据进行融合处理。
PID参数调校：
PID参数的选取对控制性能至关重要。常用的调参方法包括Ziegler-Nichols法、临界比例度法以及通过仿真和实际飞行测试进行人工优化。通常，先调校内环参数，使其达到最佳姿态控制效果，再调校外环参数，以实现所需的位置/速度控制性能。
控制周期与计算资源：
内环需要更短的控制周期以确保快速响应，而外环可以采用相对较长的周期。合理分配计算资源，确保不同控制环路的实时性是系统设计的重要考虑。
前馈控制：
在双回路PID控制的基础上引入前馈控制，可以进一步提高系统的响应速度和控制精度。例如，根据目标速度直接计算出所需的推力，作为内环的额外输入。
模式切换：
无人机通常有多种飞行模式，如手动模式、姿态保持模式、定高模式、定点模式、航线模式等。在不同模式下，双回路PID控制器的输入和输出逻辑会有所不同，需要进行相应的模式切换和控制策略调整。

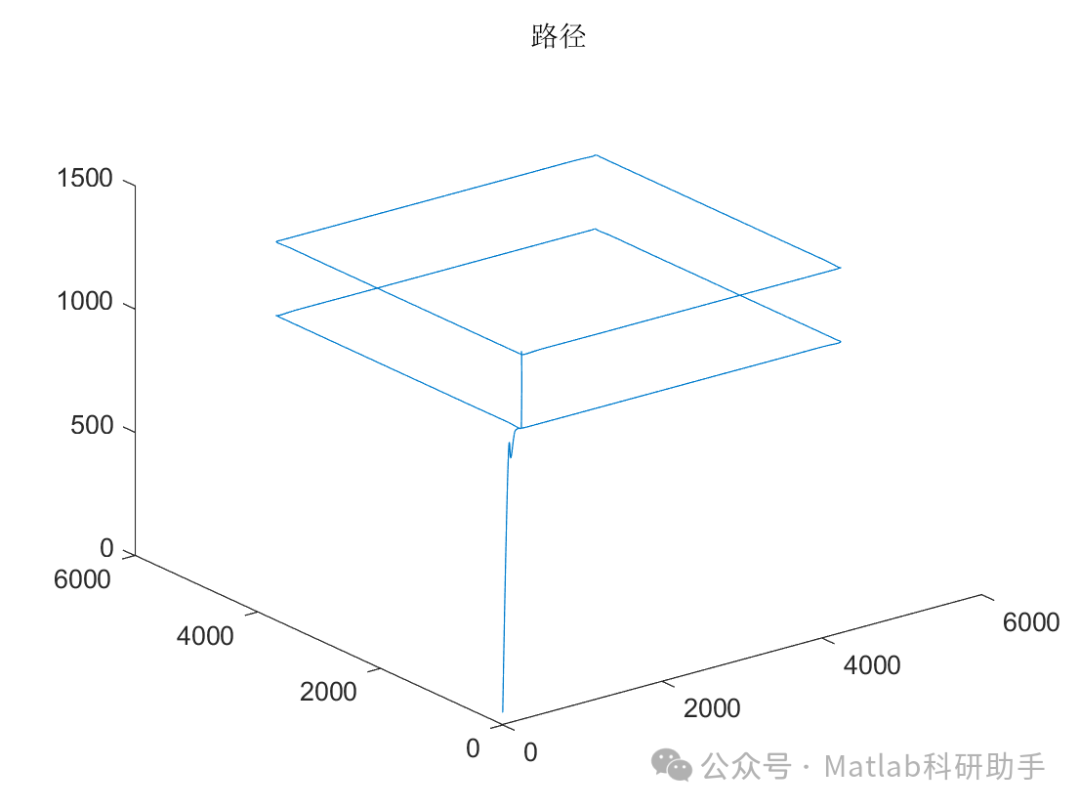

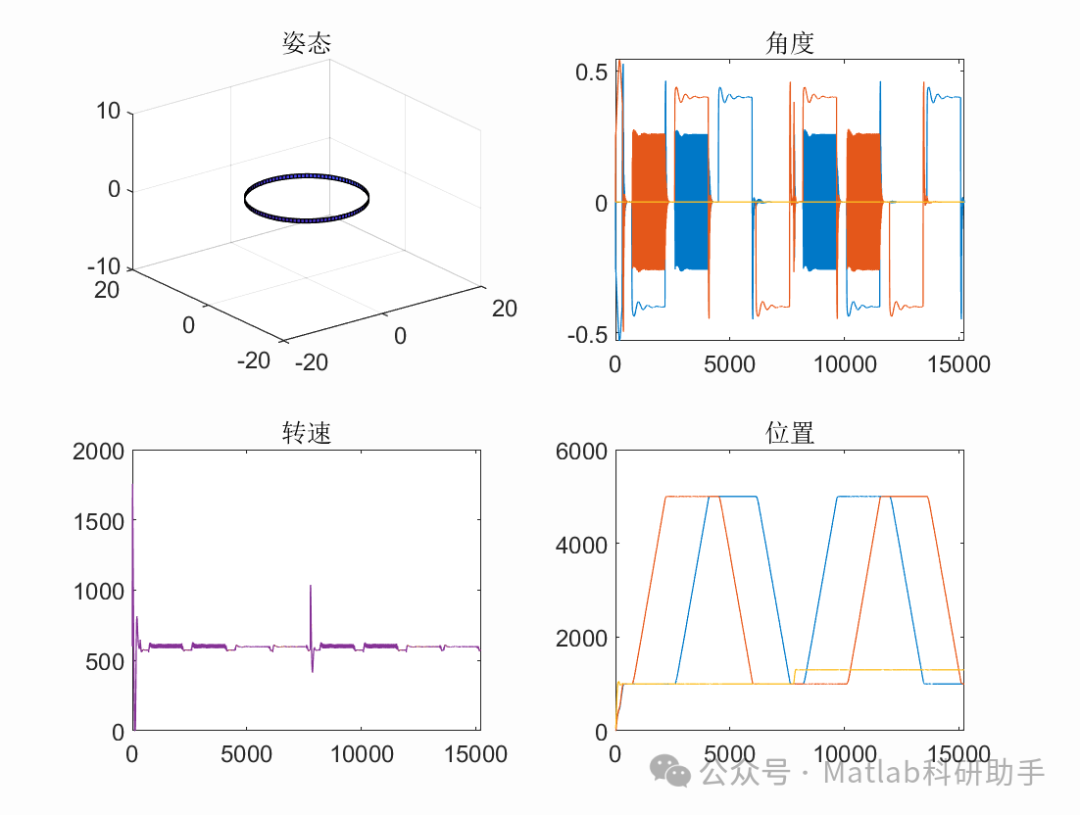

总结

双回路PID控制是无人机飞行控制系统中的一项核心技术，它通过内外环的协同作用，有效地提升了无人机的飞行稳定性、控制精度和抗干扰能力。尽管随着无人机技术的发展，更先进的控制算法如LQR、H∞控制、模型预测控制（MPC）等也逐渐应用于无人机，但双回路PID控制因其简单、高效、鲁棒等优点，仍然是目前无人机控制领域的主流选择，尤其适用于中小型无人机和对计算资源要求较高的应用场景。随着对无人机控制理论的深入研究和实践经验的积累，双回路PID控制将继续在无人机技术的发展中发挥重要作用，为无人机的更广泛应用提供坚实的技术支撑。
