🔥 内容介绍

钢筋混凝土杆件作为现代建筑中不可或缺的结构元素，其在承受外部荷载时，不可避免地会产生裂缝。这些裂缝的出现，不仅影响结构的美观，更可能对结构的承载能力、耐久性及使用功能造成潜在威胁。因此，对钢筋混凝土杆件裂缝进行深入的剖面分析，是确保结构安全与性能的关键环节。

一、裂缝产生的基本原理与类型

钢筋混凝土杆件裂缝的产生，根植于混凝土材料自身的脆性特性以及混凝土与钢筋之间复杂的相互作用。混凝土的抗拉强度远低于其抗压强度，当杆件截面某一点的拉应力超过混凝土的极限抗拉强度时，裂缝便会萌生。根据裂缝产生的原因和特征，可将其大致分为以下几类：

荷载裂缝：
这是最常见的裂缝类型，由结构在承受各种设计荷载（如弯矩、剪力、轴力）时所产生的拉应力引起。弯曲裂缝、剪切裂缝和受拉裂缝是其主要表现形式。
收缩裂缝：
混凝土在硬化过程中，由于水分蒸发导致体积收缩，若收缩受到约束，便会产生拉应力，进而引发收缩裂缝。塑性收缩裂缝和干燥收缩裂缝是其主要类型。
温度裂缝：
环境温度变化导致混凝土材料的热胀冷缩，当这种变形受到约束时，会在结构中产生温度应力，从而形成温度裂缝。
施工裂缝：
在混凝土的拌合、运输、浇筑、养护等施工过程中，若操作不当，如过早拆模、振捣不密实、养护不当等，也可能导致裂缝的产生。
地基不均匀沉降裂缝：
当地基承载力不均匀或地基处理不当导致结构基础发生不均匀沉降时，会在上部结构中引发附加应力，进而产生裂缝。
化学侵蚀裂缝：
混凝土在某些侵蚀性介质（如酸、碱、盐等）的作用下，会发生化学反应，导致材料性能劣化，体积膨胀，从而引起裂缝。

二、裂缝对杆件性能的影响

裂缝的出现对钢筋混凝土杆件的性能影响是多方面的：

承载能力降低：
裂缝的产生意味着混凝土截面有效受拉面积的减小，导致中和轴上移，受压区高度减小，从而降低杆件的抗弯、抗剪和抗拉承载能力。
刚度下降：
裂缝使杆件的有效惯性矩减小，导致结构刚度下降，进而引起构件变形增大，影响结构的使用功能和外观。
耐久性降低：
裂缝为水分、氧气、二氧化碳以及其他有害介质提供了侵入混凝土内部的通道，加速了钢筋的锈蚀过程。钢筋锈蚀体积膨胀，会进一步加剧裂缝的开展，形成恶性循环，严重影响结构的耐久性。
渗漏问题：
对于防水要求较高的结构，如水池、地下室等，裂缝可能导致渗漏，影响其正常使用。
心理影响：
建筑物出现裂缝往往会引起使用者的担忧和恐慌，影响其对结构安全性的信心。

三、裂缝的剖面分析方法与理论

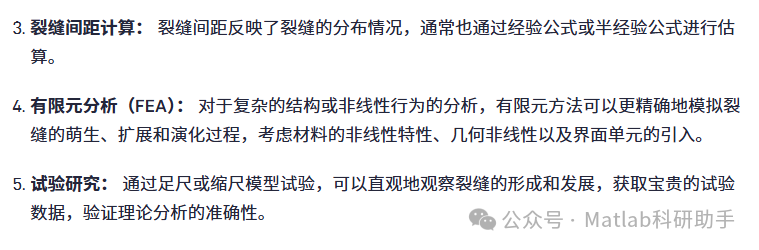

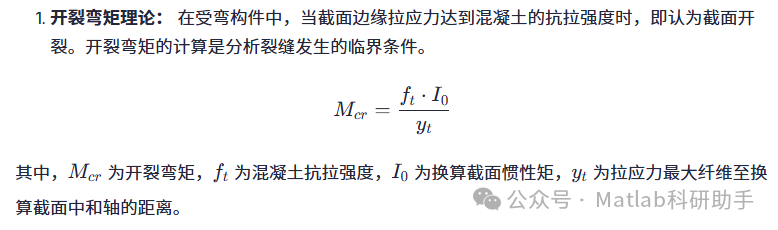

对钢筋混凝土杆件裂缝进行剖面分析，旨在揭示裂缝产生的机理，评估裂缝对结构性能的影响，并为后续的修复与加固提供依据。常用的分析方法主要包括：

四、裂缝控制措施

有效的裂缝控制是确保钢筋混凝土杆件长期安全使用的关键。主要的控制措施包括：

合理设计：
- 配筋设计：
  合理的配筋量和配筋方式可以有效地限制裂缝的宽度和间距。例如，在受拉区配置足够多的细直径钢筋，可以使裂缝分布均匀，减小单个裂缝的宽度。
- 结构布置：
  避免或减少结构中应力集中，优化结构刚度分布，减少次应力。
- 预应力混凝土：
  引入预应力，使构件在外部荷载作用前处于受压状态，从而抵消部分拉应力，延缓甚至避免裂缝的产生。
优化材料：
- 选用低收缩混凝土：
  选用高性能混凝土，如掺入膨胀剂、低水化热水泥等，以减小混凝土的收缩。
- 掺加纤维：
  在混凝土中掺入钢纤维、聚丙烯纤维等，可以提高混凝土的抗拉强度和韧性，抑制裂缝的萌生和扩展。
精细施工：
- 严格控制水灰比：
  降低混凝土水灰比，提高混凝土的密实性和强度。
- 加强养护：
  确保混凝土在硬化过程中有充足的水分，减小干燥收缩，降低温度梯度。
- 振捣密实：
  保证混凝土的密实性，避免出现孔洞和松散区域。
- 合理施工缝设置：
  在应力集中区域合理设置施工缝，减少应力约束。
监测与评估：
- 定期检查：
  定期对结构进行检查，及时发现并记录裂缝的发生和发展情况。
- 裂缝观测：
  采用裂缝观测仪、显微镜等工具，精确测量裂缝的宽度、长度和深度，并进行长期监测。
- 无损检测：
  采用超声波、回弹仪、雷达等无损检测技术，评估裂缝对混凝土内部结构和钢筋状态的影响。

五、结论

钢筋混凝土杆件的裂缝问题是一个复杂而重要的工程课题。深入理解裂缝的产生机理、类型及其对结构性能的影响，掌握科学的剖面分析方法，并采取综合有效的控制措施，是确保钢筋混凝土结构安全、耐久和经济的关键。随着材料科学和计算技术的发展，未来的裂缝分析和控制将更加精细化、智能化，为人类创造更加安全、可靠的建筑环境。对裂缝问题的持续研究和实践，将不断提升工程结构的整体性能，为可持续发展贡献力量。
