🔥 内容介绍

锂离子电池因其高能量密度、长循环寿命和低自放电率等优点，在电动汽车、储能系统等领域得到广泛应用。然而，在电池组中，由于个体电池之间制造工艺、材料差异以及服役环境等因素的影响，常常导致电池的荷电状态（SOC）不一致。这种不一致性会严重影响电池组的整体性能，包括可用容量减少、循环寿命缩短以及安全隐患增加。因此，电池均衡技术成为锂离子电池管理系统（BMS）中的关键环节。本文旨在探讨一种通过在电阻器上对高SOC电池进行放电，以实现电池组内所有电池SOC均一化的均衡策略。

1. 引言

随着电动化进程的加速和可再生能源的普及，锂离子电池组的需求量与日俱增。一个典型的锂离子电池组通常由多个单体电池通过串联和并联组合而成，以满足特定的电压和容量需求。在理想情况下，所有电池的特性应完全相同。然而，实际情况是，即使是同一批次的电池，其内阻、容量、自放电率等参数也存在细微差异。这些差异在电池组的充放电循环中会被逐渐放大，导致电池间的SOC不一致。

SOC不一致性带来的主要问题包括：

容量损失：
当电池组中的某个电池达到充电截止电压或放电截止电压时，即使其他电池仍有潜力，整个电池组也必须停止充放电，从而导致实际可用容量低于理论容量。
寿命缩短：
长期处于过充或过放状态的电池，其性能会迅速衰退，加速电池组的整体老化。
安全风险：
严重的不一致可能导致部分电池过充或过放，进而引发热失控等安全事故。

为了解决这些问题，电池均衡技术应运而生。电池均衡的目标是使电池组内所有单体电池的SOC保持一致，从而最大限度地发挥电池组的性能和延长其寿命。均衡技术主要分为两大类：被动均衡和主动均衡。本文将聚焦于一种被动均衡策略，即通过电阻放电的方式对高SOC电池进行均衡。

2. 电池组结构与均衡原理

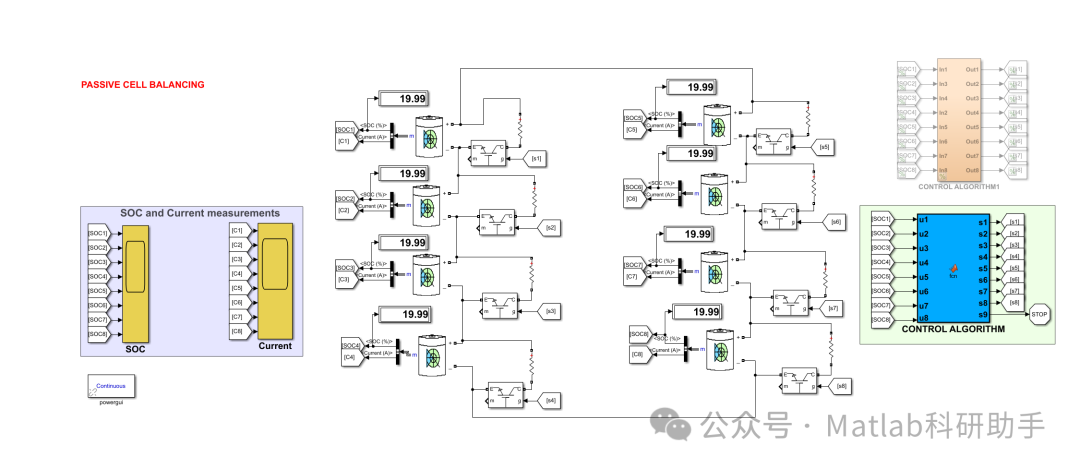

本文所研究的电池组结构为：由两个并联串组成，每个并联串包含四个串联电池。这意味着电池组共有八个单体电池，它们被配置成2P4S（两并四串）或4S2P（四串两并）的形式。为了便于理解，我们假设其配置为4串2并，即每个并联支路包含4个串联电池。

该均衡策略的核心思想是：监测电池组中所有单体电池的SOC。一旦发现某个电池的SOC显著高于其他电池，则通过一个并联在电池两端的放电电阻器对其进行放电。放电电流通过电阻器将多余的能量以热量的形式散发出去，从而降低该高SOC电池的电量，使其SOC逐渐向其他电池靠拢。这个过程持续进行，直到所有电池的SOC达到预设的均衡阈值以内。

3. 被动均衡策略的实现与挑战

3.1 均衡电路设计

实现电阻放电均衡通常需要以下组件：

电压/SOC检测模块：
精确测量每个单体电池的电压和估算SOC是均衡控制的前提。
开关器件：
通常采用MOSFET等功率半导体器件作为开关，控制放电电阻的接入与断开。
放电电阻：
用于消耗多余能量，其阻值需要根据电池电压和期望的放电电流进行设计。
控制单元：
通常由微控制器（MCU）实现，负责执行SOC估算、均衡策略判断和开关控制。

3.2 均衡控制逻辑

典型的均衡控制逻辑包括：

数据采集：
实时采集所有单体电池的电压、电流和温度等数据。
SOC估算：
基于采集到的数据，利用开路电压法、安时积分法或卡尔曼滤波等算法精确估算每个电池的SOC。
均衡判断：
比较所有电池的SOC。如果最高SOC与最低SOC之间的差值超过预设阈值，或者某个电池的SOC高于平均SOC达到一定程度，则启动均衡。

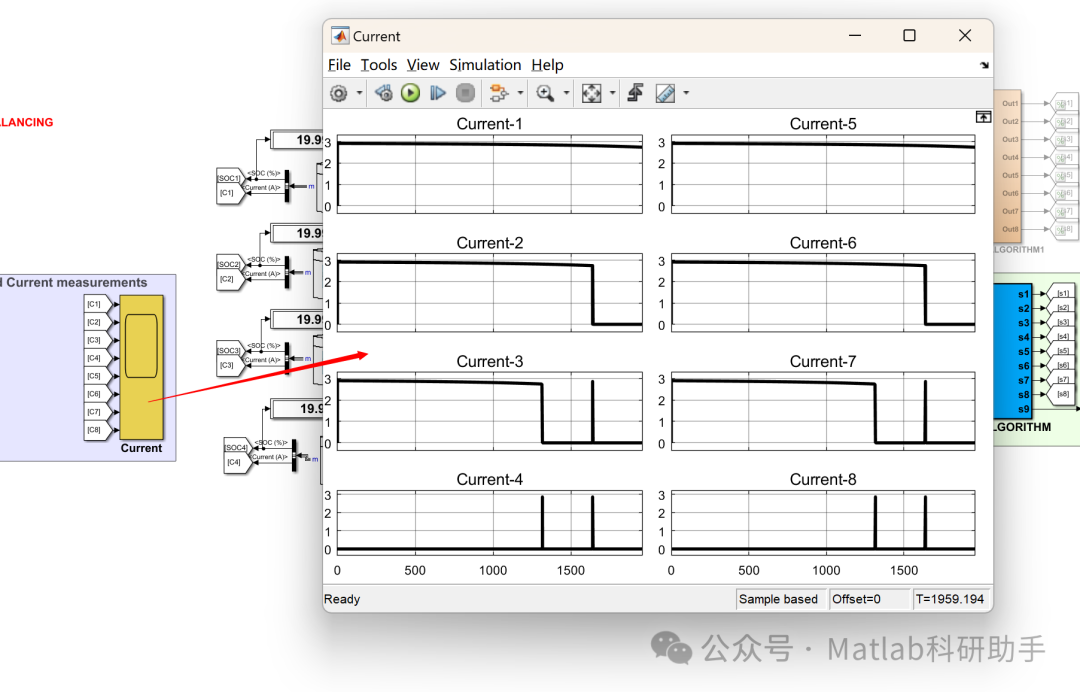

均衡执行：
识别出高SOC电池，并通过控制开关器件，将放电电阻并联到该电池两端，使其开始放电。
均衡停止：
持续监测SOC变化，当所有电池的SOC达到均衡目标（例如，SOC差值小于某个阈值）时，停止放电。

3.3 挑战与局限性

尽管电阻放电均衡策略实现简单、成本较低，但其也存在一些固有的挑战和局限性：

能量损耗：
被动均衡的核心是将多余的能量通过电阻以热量形式散发掉，这意味着能量被白白浪费，降低了电池组的整体效率。对于大型电池组，这种能量损耗可能相当可观。
均衡速度慢：
放电电流通常较小，因此均衡过程相对缓慢。在快速充放电循环的应用中，被动均衡可能难以跟上电池SOC变化的节奏。
热管理：
放电电阻在工作时会产生热量。在空间有限的电池组中，需要仔细考虑散热问题，以避免局部过热影响电池性能和安全。
均衡精度：
达到理想的“所有电池SOC完全相等”是极其困难的，通常只能将SOC差值控制在一定范围内。
对电池健康状态的依赖：
如果电池组中存在老化严重、内阻过大的电池，被动均衡可能无法有效提升其性能，甚至可能加剧其退化。

4. 优化与改进

为了克服被动均衡的局限性，可以考虑以下优化方向：

优化放电电阻设计：
根据电池组的具体参数和均衡需求，选择合适的放电电阻值，以平衡均衡速度和能量损耗。
智能控制策略：
结合电池组的工作状态（充放电、静置），动态调整均衡策略。例如，在电池组空闲时进行均衡，以减少对正常运行的影响。
分段均衡：
对于大型电池组，可以考虑将电池组划分为多个子模块，进行分段均衡，提高均衡效率。
混合均衡：
将被动均衡与主动均衡（如基于电荷转移的均衡）相结合，可以实现优势互补。被动均衡处理小范围的SOC差异，主动均衡则处理较大差异，并能回收能量。
健康状态监测：
结合电池的健康状态（SOH）信息，对均衡策略进行调整。对于健康状况较差的电池，可以适当放宽均衡目标，避免过度均衡对其造成损害。

5. 结论

通过在电阻器上放电高SOC电池以实现所有电池SOC相等的均衡策略，是一种简单有效的被动均衡方法。它能够一定程度上缓解电池组内部的SOC不一致问题，从而提升电池组的可用容量和延长循环寿命。然而，该方法也存在能量损耗、均衡速度慢以及热管理等方面的挑战。在实际应用中，需要根据具体的电池组配置、应用场景和成本预算，综合考虑其优缺点，并结合智能控制策略和可能的混合均衡方案进行优化。随着电池管理系统技术的不断发展，未来将会出现更加高效、智能和节能的电池均衡解决方案。
