🔥 内容介绍

旋转机械（如风机、水泵、齿轮箱、汽轮机）是电力、化工、冶金等工业领域的核心设备，其运行状态直接关系到生产连续性与系统安全性。据工业故障统计，旋转机械故障中约 70% 源于部件的渐进式劣化（如轴承磨损、齿轮齿面剥落、转子不平衡），这类故障的早期特征信号往往被强背景噪声（如设备振动耦合噪声、电磁干扰噪声）掩盖，且信号呈现 “非线性、非平稳” 特性 —— 例如齿轮箱故障时，负载波动会导致故障特征频率随时间漂移，传统线性分解方法（如傅里叶变换、小波变换）难以有效提取故障信息。

特征模态分解（Empirical Mode Decomposition, EMD） 作为一种自适应信号分解理论，无需预设基函数，可将复杂非平稳信号分解为一系列具有物理意义的 “本征模态函数（Intrinsic Mode Functions, IMF）”，每个 IMF 对应信号的局部特征尺度，为旋转机械故障诊断提供了全新的信号处理思路。本文将系统梳理 EMD 的核心理论体系，分析其在旋转机械典型故障诊断中的应用逻辑，对比传统分解方法的优势，并探讨 EMD 改进算法（如集合经验模态分解 EEMD、自适应噪声完备集合经验模态分解 CEEMDAN）在解决模态混叠、端点效应等问题上的突破，为旋转机械故障诊断的工程实践提供理论支撑。

一、特征模态分解（EMD）的核心理论与分解机制

EMD 由 Huang 等人于 1998 年提出，其核心思想是 “从信号本身自适应提取特征尺度”，而非依赖预设的固定基函数（如傅里叶变换的正弦 / 余弦基、小波变换的小波基）。该理论认为，任何复杂非平稳信号都可分解为有限个 IMF 与一个残余分量的叠加，每个 IMF 需满足两个严格条件：

1. 极值点条件：在整个信号长度上，IMF 的极大值点与极小值点数量相等或相差不超过 1；

1. 对称性条件：任意时刻，IMF 的上包络线（由所有极大值点拟合而成）与下包络线（由所有极小值点拟合而成）关于时间轴（零均值线）对称。

1. EMD 的自适应分解流程

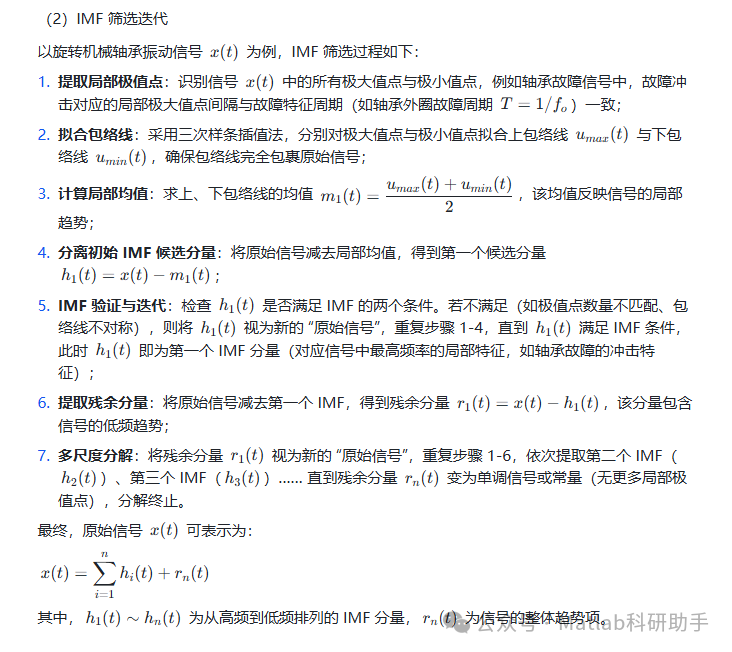

EMD 对旋转机械振动、电流等信号的分解过程遵循 “筛选（sifting）算法”，具体步骤如下：

（1）初始信号预处理

针对旋转机械采集的原始信号（如轴承振动信号、齿轮箱噪声信号），先进行预处理：

• 去趋势化：采用最小二乘法去除信号的线性或非线性趋势（如传感器安装偏移导致的基线漂移），避免趋势项影响局部特征提取；

• 异常值剔除：通过 3σ 准则或箱线图法，去除传感器瞬时故障导致的脉冲式异常值（如振动信号中的尖峰噪声），确保分解精度。

二、EMD 与传统信号分解方法的对比：旋转机械故障诊断中的优势

• 傅里叶变换：因负载波动导致故障特征频率从 500Hz 漂移至 550Hz，频谱图中特征峰弥散，无法识别故障；

• 小波变换（选择 db4 基函数）：虽能捕捉频率漂移，但基函数与故障信号适配性差，分解后的高频分量仍包含大量齿轮啮合噪声，故障特征信噪比仅为 8dB；

• EMD：自适应分解得到的第 2 个 IMF 准确跟踪频率漂移，且该 IMF 中噪声被有效分离，故障特征信噪比提升至 22dB，断齿故障的冲击特征清晰可辨。

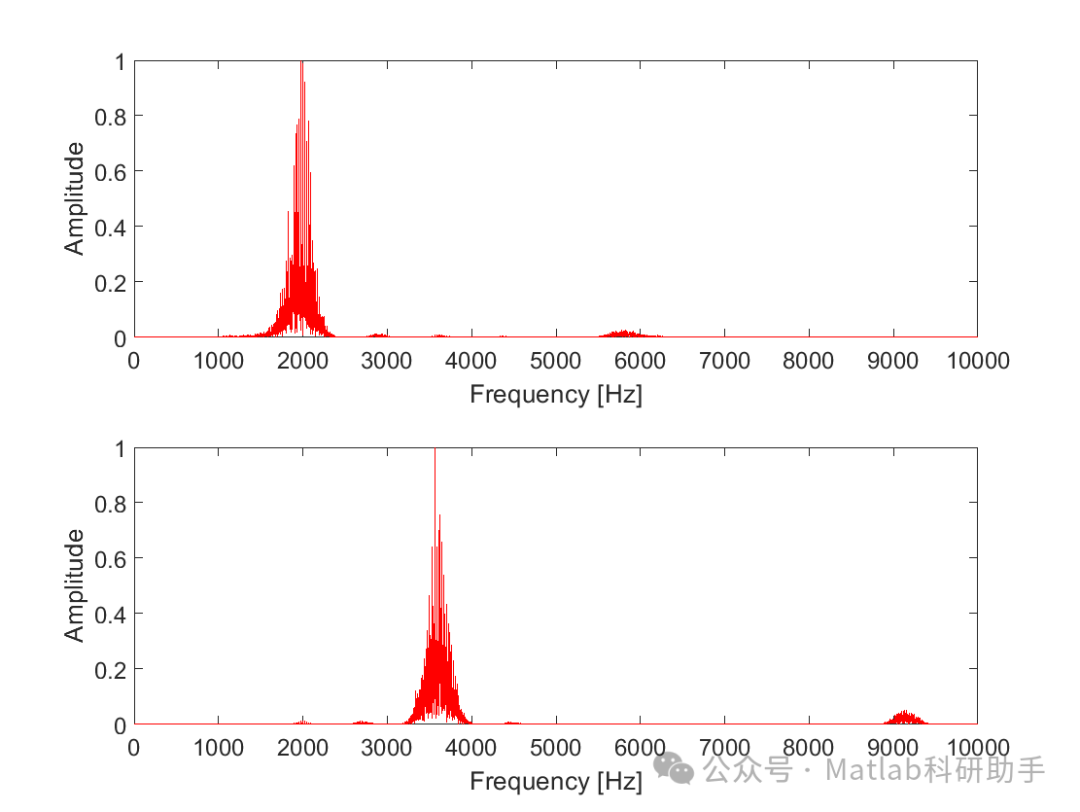

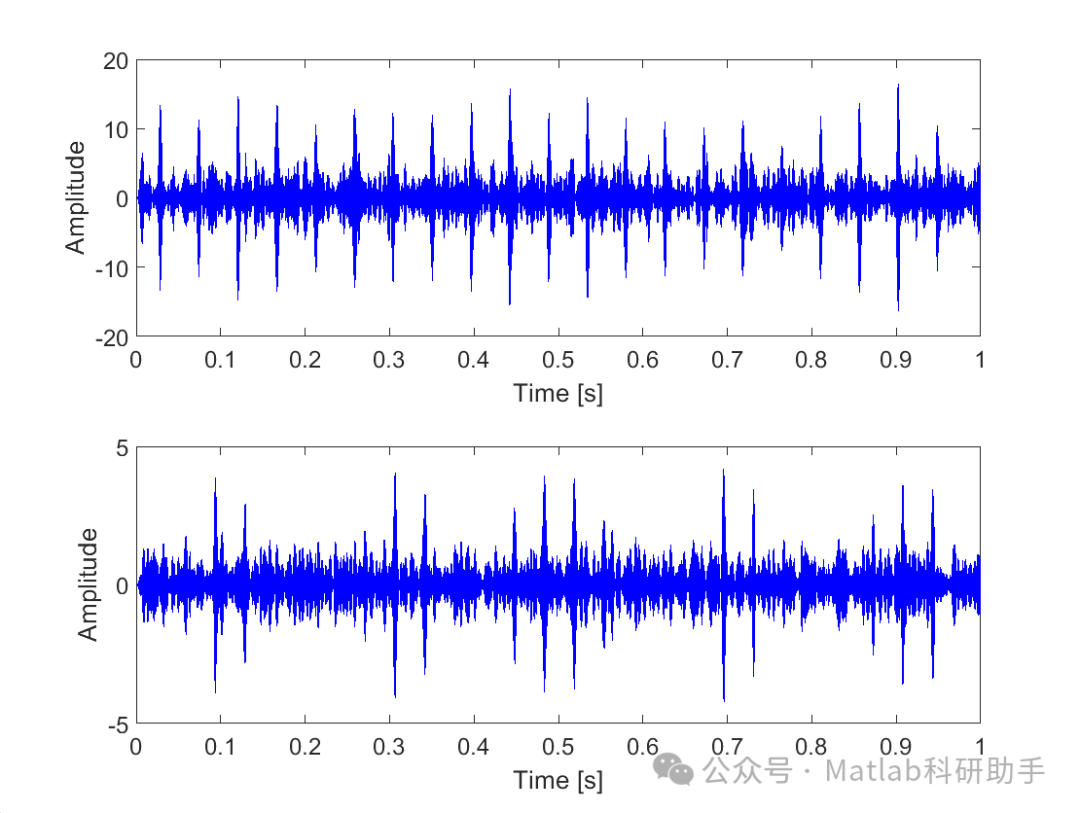

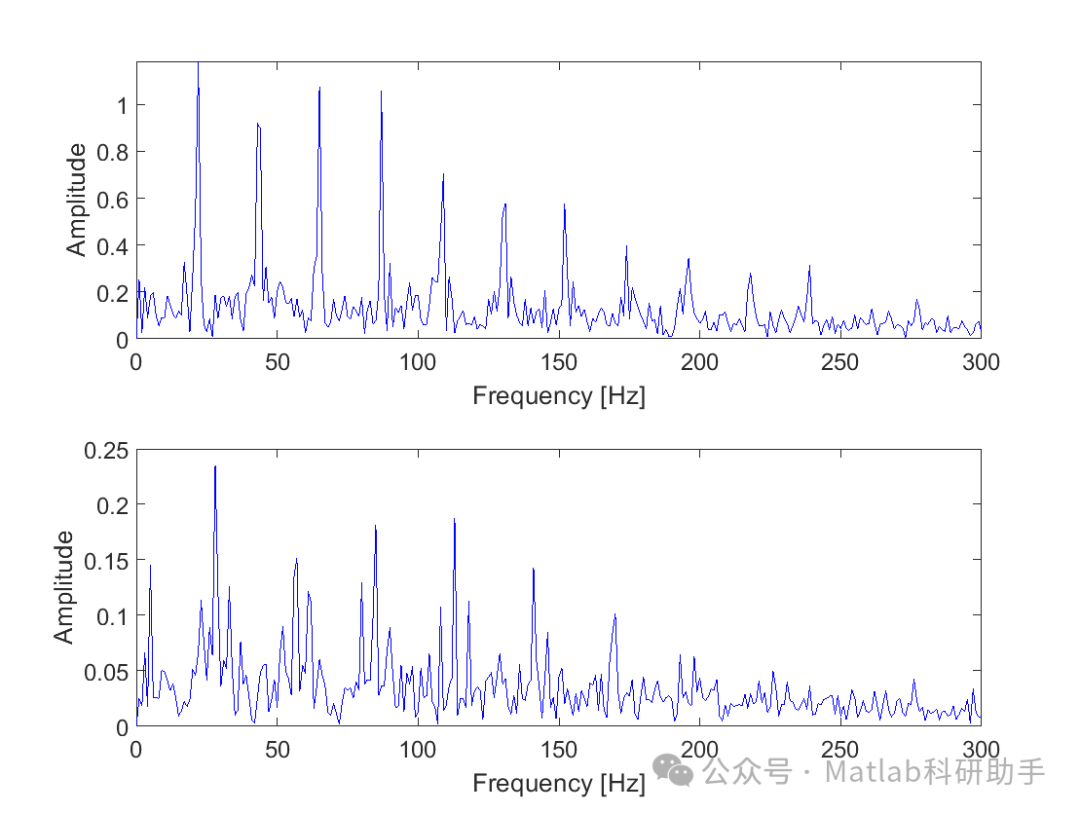

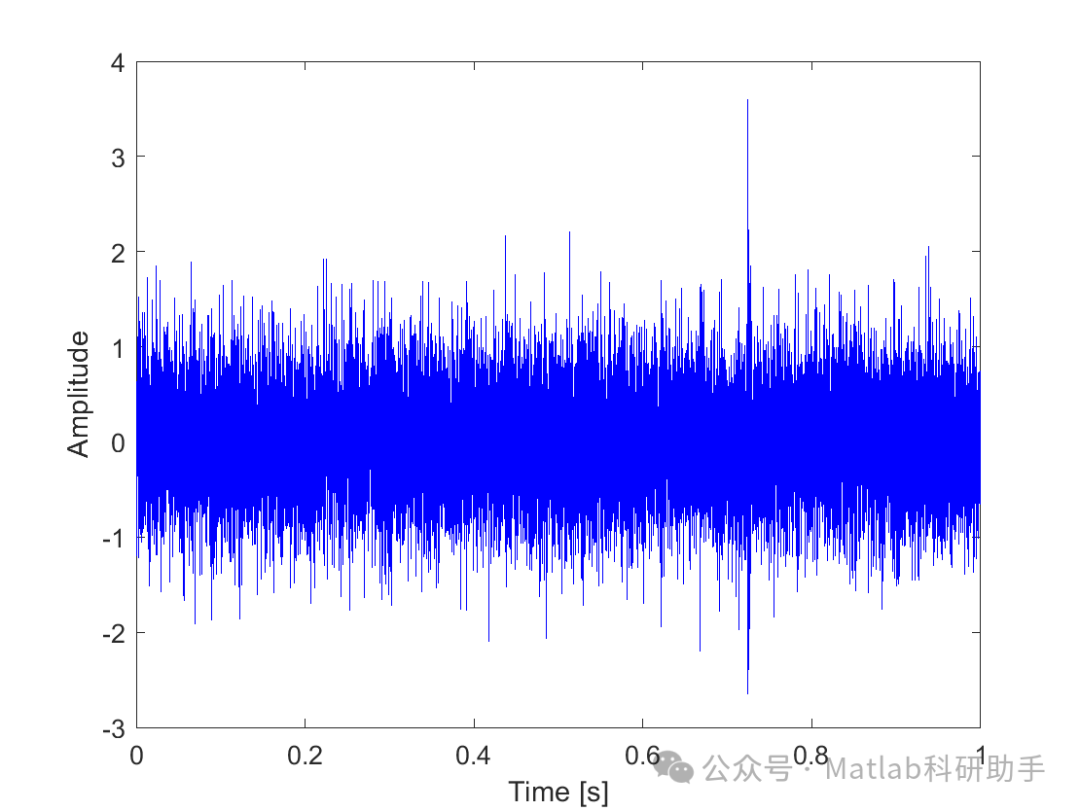

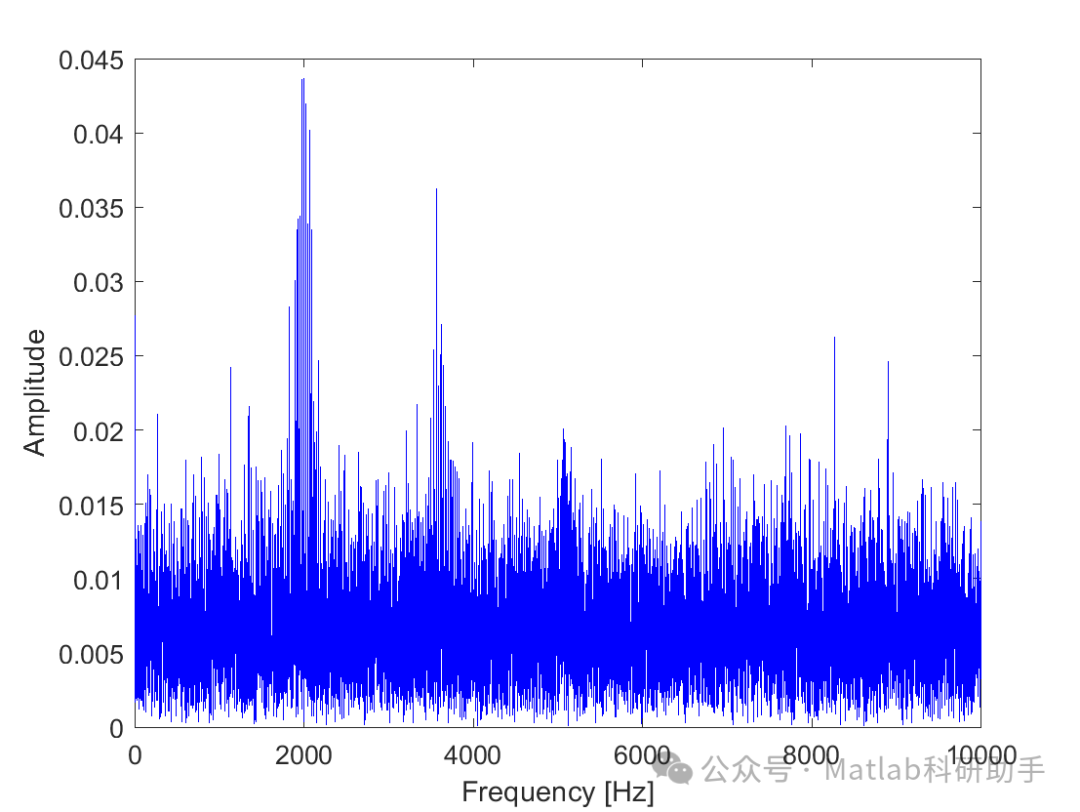

⛳️ 运行结果

🔗 参考文献

[1] 杨宇.基于EMD和支持向量机的旋转机械故障诊断方法研究[D].湖南大学,2005.

[2] 武哲,杨绍普,刘永强.基于多元经验模态分解的旋转机械早期故障诊断方法[J].仪器仪表学报, 2016, 37(2):8.DOI:10.3969/j.issn.0254-3087.2016.02.001.

[3] 胡劲松.面向旋转机械故障诊断的经验模态分解时频分析方法及实验研究[D].浙江大学[2025-09-22].
