🔥 内容介绍

随着全球对环境保护和能源效率日益增长的关注，混合动力汽车（HEV）作为传统燃油汽车向纯电动汽车过渡的重要技术，其发展和研究受到了广泛关注。HEV系统包含复杂的电气、机械、热力学等多物理领域组件，其设计、优化和控制策略的验证对建模仿真提出了高要求。Simscape作为MATLAB/Simulink环境下的多领域物理建模工具，以其直观的组件库和高效的仿真能力，为HEV系统的建模提供了强大的平台。本文旨在深入探讨利用Simscape对HEV进行建模的方法、关键组件的实现以及在HEV系统性能分析和控制策略开发中的应用。研究内容涵盖HEV架构的Simscape表示、动力总成关键部件（如内燃机、电动机、电池组、传动系统）的建模细节，以及整车层面的集成和仿真验证。

引言

混合动力汽车（HEV）将传统内燃机与电动机相结合，通过能量管理策略实现不同动力源的优化协同工作，从而在燃油经济性、排放性能和动力性方面取得平衡。HEV技术路径多样，包括串联式、并联式、混联式以及增程式等多种构型，每种构型都有其独特的优缺点和适用场景。HEV系统的复杂性体现在多个方面：首先，多能源系统的动态耦合，包括能量流动的方向和大小控制；其次，多种物理域的相互作用，如机械运动、电能转换、化学反应（电池）和热量管理；最后，复杂的能量管理策略，需要实时协调各部件工作状态以达到最佳性能。

传统上，HEV的开发过程涉及大量的物理原型测试，这不仅成本高昂，而且开发周期长。为了加速HEV的研发进程，基于模型的系统工程（MBSE）方法被广泛采用，其中仿真建模是核心环节。Simscape作为MathWorks公司推出的一款多物理领域建模仿真工具，能够将物理组件以模块化的方式进行表示，并自动处理底层的微分代数方程，使得工程师能够专注于系统层面的设计和分析。其直观的图形化界面和丰富的物理组件库，使其成为HEV系统建模的理想选择。

Simscape简介及HEV建模优势

Simscape是Simulink环境下的一个附加产品，它允许用户使用物理网络方法来建立多领域物理系统模型。与传统的基于信号流的Simulink建模方式不同，Simscape模型基于物理连接（例如，电气端口连接电流和电压，机械端口连接力和速度），这使得模型更加符合物理世界的实际连接方式。Simscape的优势主要体现在以下几个方面：

多领域建模能力：
Simscape提供了包括电气、机械（一维平移、一维旋转、三维）、液压、热力学等多个领域的专业库，能够无缝集成不同物理领域的组件，完美契合HEV系统多物理域耦合的特点。
物理网络方法：
通过物理连接点，Simscape自动处理不同物理量（如电压/电流、力/速度、扭矩/角速度）之间的守恒关系，用户无需手动编写复杂的方程。这大大简化了建模过程，提高了建模效率。
直观的组件库：
Simscape的组件库提供了各种物理元件的理想化或实际模型，例如电阻、电容、电感、齿轮、轴、电机、泵、阀门等，用户可以直接拖拽使用，并配置其物理参数。
与Simulink的无缝集成：
Simscape模型可以与Simulink控制系统模型无缝集成，便于对HEV的能量管理策略和控制算法进行协同仿真和验证。
求解器效率：
Simscape的底层求解器能够高效地处理复杂的微分代数方程组，保证了仿真的准确性和效率。

对于HEV系统而言，Simscape的这些特点使其在建模过程中具有显著优势。工程师可以快速搭建不同构型的HEV模型，对关键组件的参数进行调整和优化，并在虚拟环境中对复杂的能量管理策略进行验证，从而缩短开发周期，降低研发成本。

HEV关键组件的Simscape建模

HEV系统主要由内燃机、电动机/发电机、电池组、传动系统、能量管理单元和整车控制器等部分组成。以下将详细阐述这些关键组件在Simscape中的建模方法。

1. 内燃机（ICE）建模

内燃机是HEV的传统动力源，其在Simscape中通常采用基于性能图谱（MAP）或基于物理机理的方式进行建模。

基于图谱建模：
这种方法通过查阅预先测量的扭矩、燃油消耗率和排放数据图谱（通常是发动机转速和油门开度或扭矩的函数），来模拟发动机的动态响应。Simscape Driveline库提供了 Internal Combustion Engine 模块，可以直接加载这些图谱数据，并考虑发动机的惯性、阻尼和瞬态响应。这种方法的优点是建模简单，计算效率高，适用于系统级仿真。
基于物理机理建模：
更详细的内燃机模型可以考虑燃烧过程、配气机构、进排气系统等，但这会显著增加模型的复杂度和计算量。对于整车级仿真，通常采用图谱模型。

2. 电动机/发电机（Motor/Generator）建模

HEV中的电动机通常兼作发电机，在驱动和能量回收模式下工作。Simscape Electrical库提供了多种电机模型，如永磁同步电机（PMSM）、交流异步电机（ASM）和直流电机（DC Motor）。

理想化电机模型：
对于系统级仿真，可以使用简化的电机模型，通过输入转速和扭矩指令，输出实际扭矩和功率，并考虑效率图谱。DC Motor 或 Synchronous Machine 模块可以通过配置参数来模拟电机的基本特性。
物理机理电机模型：
更精确的电机模型会考虑电机的电磁特性、绕组电阻、电感、反电动势等，能够模拟电机的瞬态响应和电流、电压波形。例如，使用 PMSM 模块可以对永磁同步电机进行详细建模，包括其d-q轴模型和控制接口。发电机模型则通常是电机的逆向工作模式，在外部机械能输入下产生电能。

3. 电池组（Battery Pack）建模

电池组是HEV的储能单元，其性能直接影响HEV的续航里程和能量管理策略。Simscape Electrical库和Simscape Battery库提供了丰富的电池模型。

等效电路模型：
这是最常用的电池建模方法，通过电阻、电容和受控电压源的组合来模拟电池的开路电压、内阻、极化特性以及荷电状态（SOC）的变化。Lithium-Ion Battery 或 Nickel-Metal Hydride Battery 模块允许用户配置电池容量、内阻、开路电压-SOC曲线等参数。
热效应模型：
电池的性能受温度影响显著。在更高级的电池模型中，可以集成热效应，将电池的电化学模型与热模型耦合，模拟电池在充放电过程中的产热和散热。
电池管理系统（BMS）：
电池组模型应与BMS控制策略模型协同工作，模拟过充、过放保护、温度管理和SOC估算等功能。

4. 传动系统（Transmission System）建模

传动系统将动力从发动机/电机传递到车轮，包括变速器、差速器和驱动轴等。Simscape Driveline库提供了丰富的机械传动组件。

变速器：
可以使用 Simple Gear 模块来模拟固定传动比的齿轮组，或者使用 Clutch 和 Variable Ratio Gear 模块来构建复杂的自动变速器或无级变速器（CVT）模型。
差速器：
Differential 模块用于模拟车辆转弯时左右车轮的差速运动。
驱动轴和车轮：
驱动轴通常用 Inertia 和 Torsional Spring-Damper 模块来模拟其惯量和弹性。车轮与路面之间的相互作用可以通过 Tire (Magic Formula) 模块来模拟，它基于魔术公式（Magic Formula）提供轮胎的纵向和横向力模型。

5. 整车模型集成及能量管理策略

将上述组件模型集成起来，构建完整的HEV整车模型。这涉及到各部件之间的物理连接、信号接口和控制逻辑。

车辆动力学：
整车模型通常包括车辆质量、空气阻力、滚动阻力以及坡度阻力等，Simscape Driveline库的 Vehicle Body 模块可以实现这些功能。
驾驶员模型：
模拟驾驶员的加速、制动和换挡行为，通常通过Simulink的PID控制器或逻辑状态机来实现，以响应驾驶循环或特定的驾驶指令。
能量管理策略（EMS）：
这是HEV的核心技术之一，决定了何时使用发动机、何时使用电机、何时进行能量回收以及如何分配动力。EMS通常在Simulink中实现，通过状态机、模糊逻辑、动态规划或模型预测控制等算法来优化燃油经济性、排放和动力性。Simscape模型可以为EMS提供真实的物理系统反馈，从而验证策略的有效性。

HEV Simscape模型的应用

利用Simscape构建的HEV模型在研发过程中具有广泛的应用，主要包括：

系统性能分析：
- 燃油经济性评估：
  在不同驾驶循环下（如NEDC、WLTP），仿真HEV的燃油消耗，评估不同配置和控制策略对燃油经济性的影响。
- 动力性分析：
  评估车辆的加速性能、最高车速、爬坡能力等。
- 排放分析：
  结合发动机排放图谱，估算车辆在不同工况下的污染物排放。
- 电池寿命和健康状态（SOH）分析：
  评估电池在不同充放电策略下的老化程度。
控制策略开发与验证：
- 能量管理策略（EMS）开发：
  Simscape模型为EMS的开发和验证提供了虚拟测试平台，可以在不同驾驶场景下测试各种策略，如基于规则的策略、优化策略等，以寻找最佳平衡。
- 部件控制算法开发：
  如发动机控制单元（ECU）、电机控制器（MCU）和电池管理系统（BMS）的控制算法。
- 硬件在环（HIL）仿真：
  Simscape模型可以生成C代码，用于HIL仿真平台，将实际的控制器与虚拟的HEV模型连接起来，进行实时测试。
系统参数优化：
- 部件选型：
  通过调整发动机排量、电机功率、电池容量等参数，评估其对整车性能的影响，辅助工程人员进行部件选型。
- 传动比优化：
  优化变速器传动比，以提高燃油经济性和动力性。
故障诊断与安全分析：
- 故障模式分析：
  模拟传感器故障、执行器故障等情况，验证系统在故障条件下的响应和故障诊断策略。
- 安全功能验证：
  验证车辆稳定控制系统（如ESP）、牵引力控制系统（如TCS）等安全功能的有效性。

案例研究（简化示例）

以一个简化的并联式HEV为例，在Simscape中进行建模：

内燃机：
采用基于MAP的 Internal Combustion Engine 模块。
电动机/发电机：
采用 DC Motor 模块，配置为双向工作。
电池：
采用 Lithium-Ion Battery 模块。
传动系统：
采用 Simple Gear 模块模拟固定速比变速器，Differential 模块，以及 Tire (Magic Formula) 模块连接到 Vehicle Body。
能量管理策略：
在Simulink中实现一个简单的基于规则的EMS，例如：
- 低速低负荷下纯电动驱动。
- 中高速或高负荷下发动机和电机共同驱动。
- 减速时电机作为发电机进行能量回收。
- 电池荷电状态（SOC）低于阈值时，发动机为电池充电。

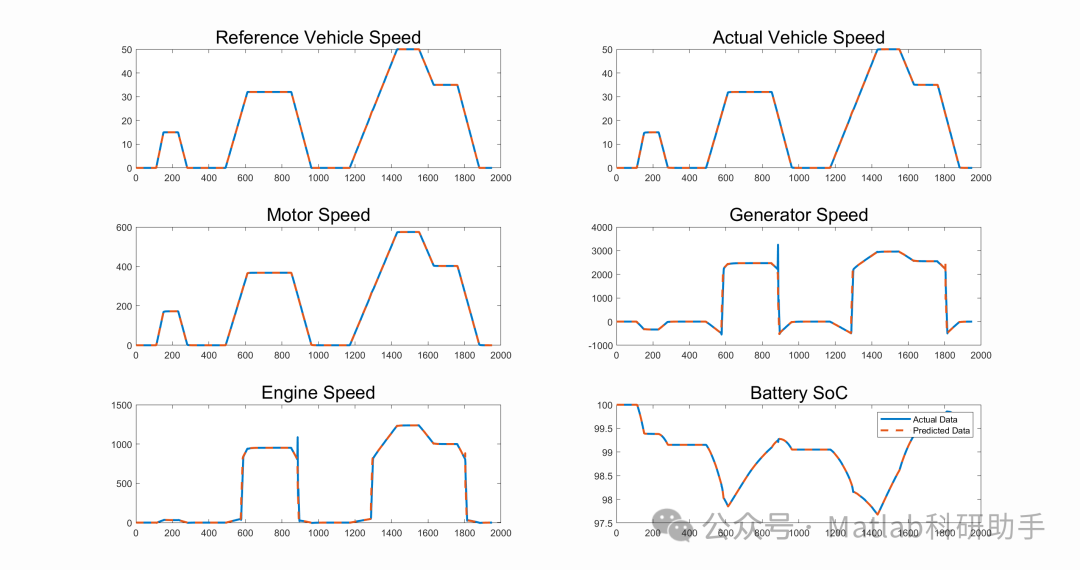

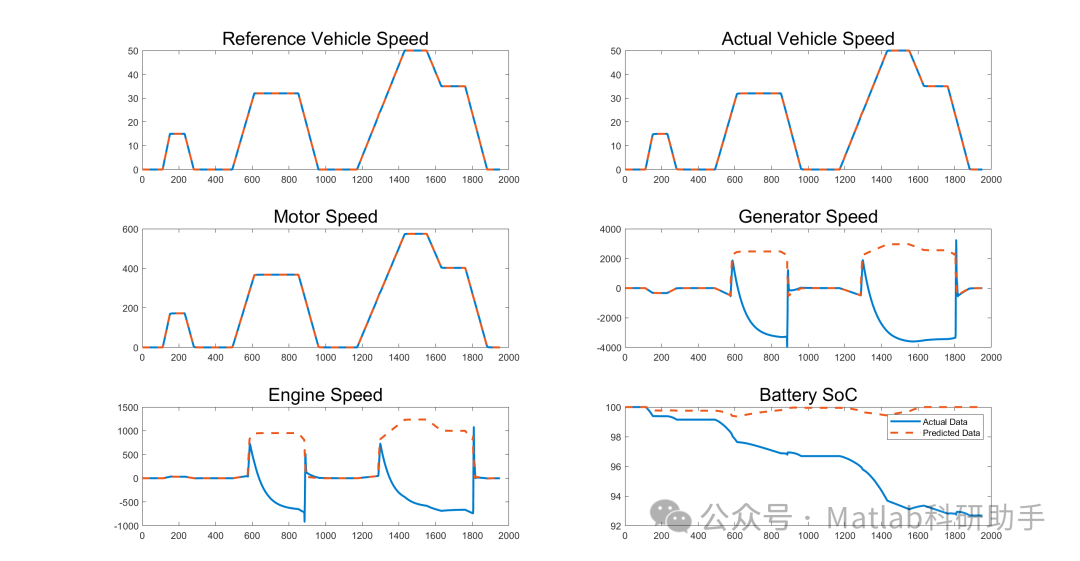

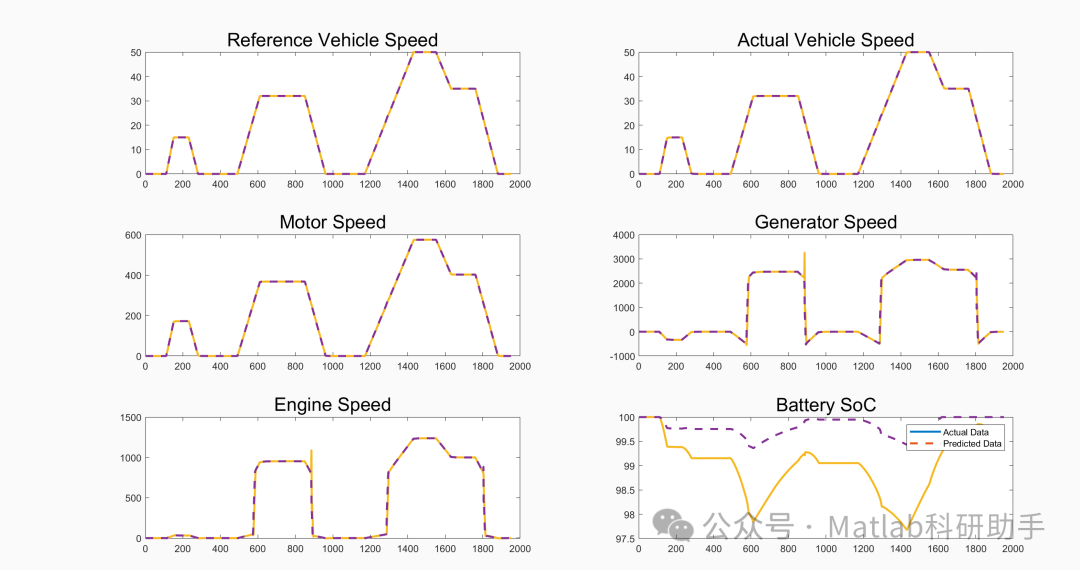

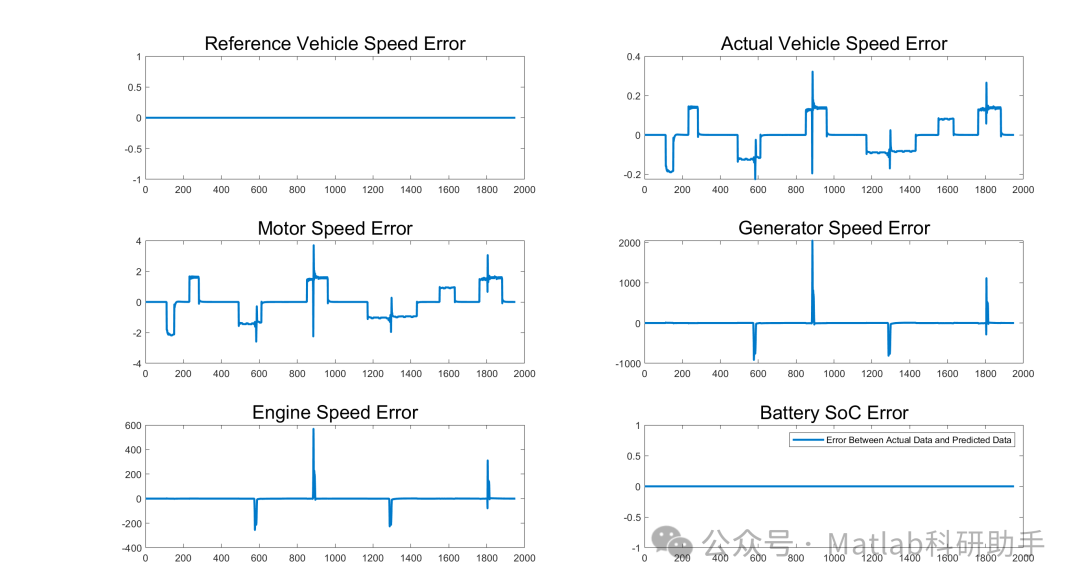

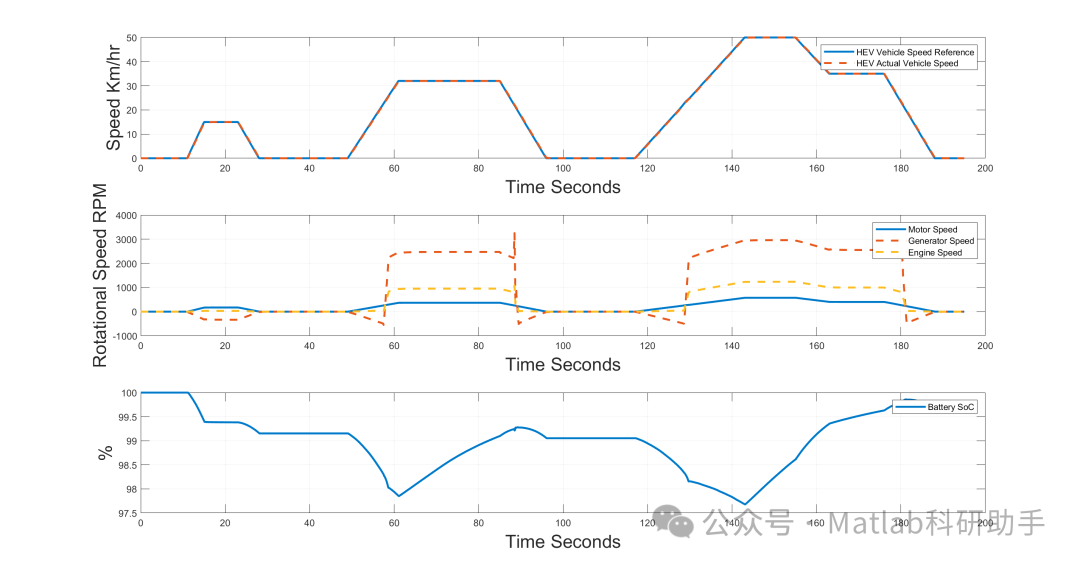

通过Simulink信号接口将Simscape物理模型与Simulink控制器连接起来，即可进行仿真。例如，在NEDC驾驶循环下进行仿真，可以得到车辆的速度曲线、发动机转速、电机转速、电池SOC变化、燃油消耗量等数据，从而评估HEV的性能。

结论

Simscape作为强大的多物理领域建模仿真工具，为混合动力汽车（HEV）的研发提供了高效且灵活的平台。通过其直观的图形化界面、丰富的组件库和高效的求解器，工程师能够以物理网络的方式构建复杂的HEV系统模型，涵盖内燃机、电动机、电池、传动系统等关键部件，并将其与Simulink中实现的能量管理策略无缝集成。

利用Simscape模型，研发人员可以深入分析HEV的燃油经济性、动力性和排放性能，优化系统参数，开发和验证复杂的控制策略，并进行故障诊断和安全分析。这种基于模型的系统工程方法显著缩短了HEV的开发周期，降低了研发成本，并提高了产品的质量和可靠性。随着HEV技术的不断演进和更加复杂的控制策略的出现，Simscape在未来HEV研发中的作用将更加突出，为构建更加高效、环保的交通系统贡献力量。
