【波束成形】用于仿真多波束相控阵附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在现代通信、雷达、导航等领域，对信号的定向发射与接收需求日益增长。相控阵技术通过控制阵列中各阵元的相位和幅度，实现波束的快速扫描和灵活成形，无需机械转动，具有响应速度快、波束指向精度高、多波束能力强等显著优势。

多波束相控阵能够同时形成多个独立波束，可在不同方向上实现信号的并行传输或接收，极大地提高了系统的信道容量和工作效率。波束成形作为相控阵技术的核心，通过对阵元信号进行加权处理，实现对波束方向、增益和旁瓣电平的精确控制。开展用于仿真多波束相控阵的波束成形研究，能够为多波束相控阵系统的设计、性能评估和优化提供重要的理论依据和仿真支撑，对于推动相控阵技术在各领域的应用具有重要意义。

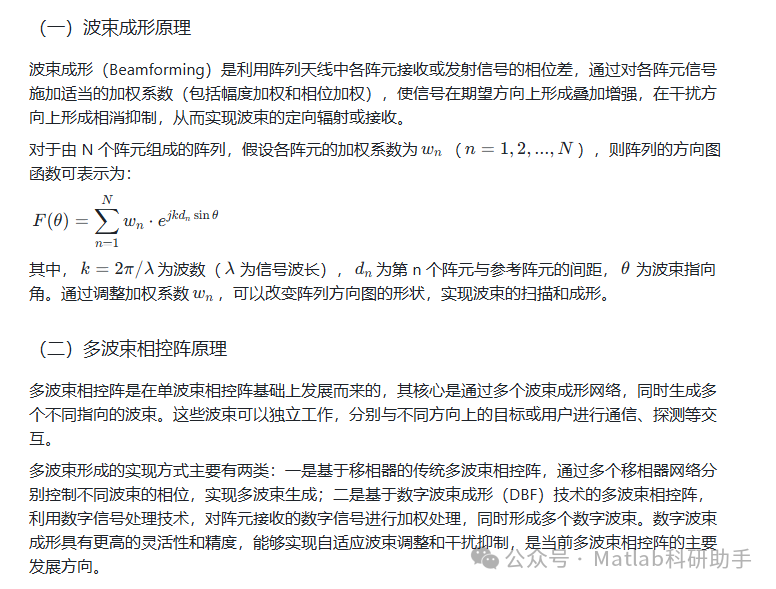

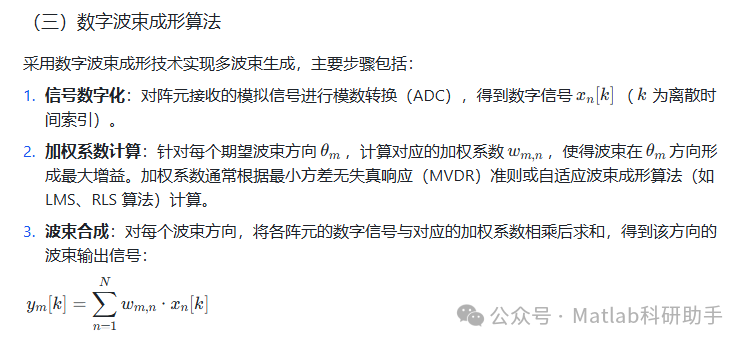

二、波束成形与多波束相控阵基本原理

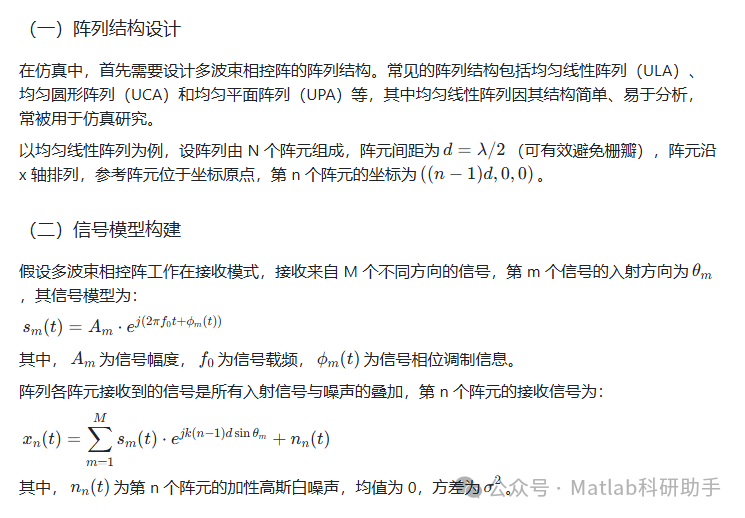

三、多波束相控阵仿真模型构建

四、仿真过程与参数设置

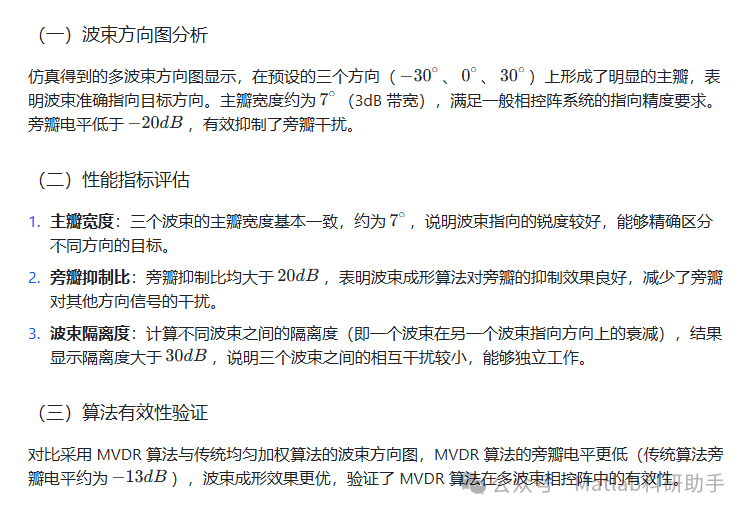

五、仿真结果分析

六、结论与展望

（一）结论

本研究基于波束成形技术，构建了多波束相控阵的仿真模型，采用 MVDR 数字波束成形算法实现了三个不同方向的波束生成。仿真结果表明，该模型能够准确生成指向预设方向的多波束，波束具有较窄的主瓣宽度、较低的旁瓣电平和良好的波束隔离度，验证了基于波束成形的多波束相控阵设计的可行性和有效性。

（二）展望

未来的研究可以从以下几个方面展开：

1. 研究更先进的自适应波束成形算法（如稀疏恢复算法、深度学习辅助波束成形算法），进一步提高多波束的抗干扰能力和鲁棒性。

1. 考虑阵列误差（如阵元位置误差、幅度相位不一致性）对多波束性能的影响，研究误差校准方法，提高仿真模型的实用性。

1. 扩展阵列结构至二维平面阵列，实现三维空间的多波束覆盖，适应更复杂的应用场景（如雷达三维探测、卫星通信）。

1. 结合硬件仿真平台（如 FPGA），实现多波束相控阵的实时仿真，为实际系统的设计和调试提供更直接的参考。

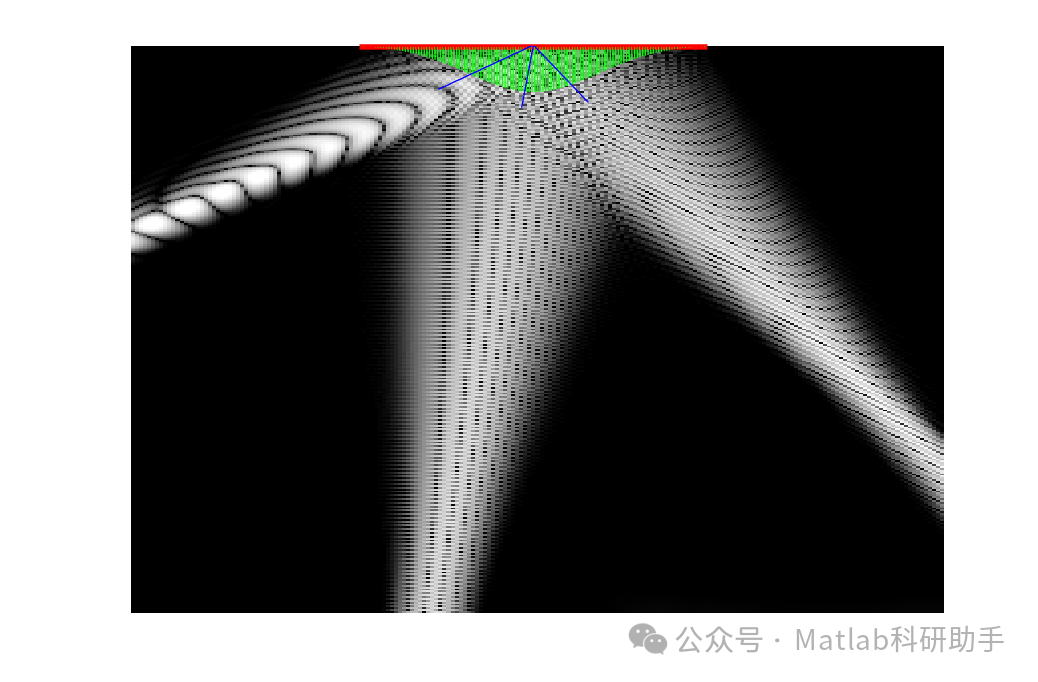

⛳️ 运行结果

🔗 参考文献

[1] 梁广,龚文斌,刘会杰,等.新型星载多波束相控阵天线分布式数字波束成形网络设计与实现[J].航空学报, 2010(7):9.DOI:CNKI:SUN:HKXB.0.2010-07-015.

[2] 梁广,龚文斌,余金培.基于阵列分解的星载相控阵天线波束成形网络设计[J].高技术通讯, 2010(9):6.DOI:CNKI:SUN:GJSX.0.2010-09-007.

[3] 徐玉奇,杨明川.卫星多波束天线自适应波束成形算法分与仿真[C]//卫星通信学术年会.2016.DOI:ConferenceArticle/5af28955c095d7165881d4d8.
