【PID控制】基于PID控制器和卡尔曼滤波器的机器人控制附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着机器人技术的飞速发展，机器人在工业生产、服务行业、医疗领域等众多场景中得到了广泛应用。机器人控制的核心目标是使机器人能够准确、稳定地跟踪期望轨迹，实现精确的位置控制、速度控制或力控制。

然而，机器人系统往往存在诸多不确定性，如机械结构的非线性、传感器测量噪声、外部扰动等，这些因素会影响机器人的控制精度和稳定性。PID 控制器作为一种经典的控制方法，凭借其结构简单、易于实现、可靠性高等优点，在机器人控制中被广泛采用。但传统 PID 控制器对系统的不确定性和噪声较为敏感，难以在复杂环境下实现高精度控制。

卡尔曼滤波器是一种高效的递归滤波器，能够在存在噪声的情况下，对系统的状态进行最优估计。将卡尔曼滤波器与 PID 控制器相结合，可以利用卡尔曼滤波器对机器人的状态（如位置、速度等）进行精确估计，为 PID 控制器提供更可靠的反馈信息，从而提高机器人的控制性能。因此，研究基于 PID 控制器和卡尔曼滤波器的机器人控制具有重要的理论意义和实际应用价值。

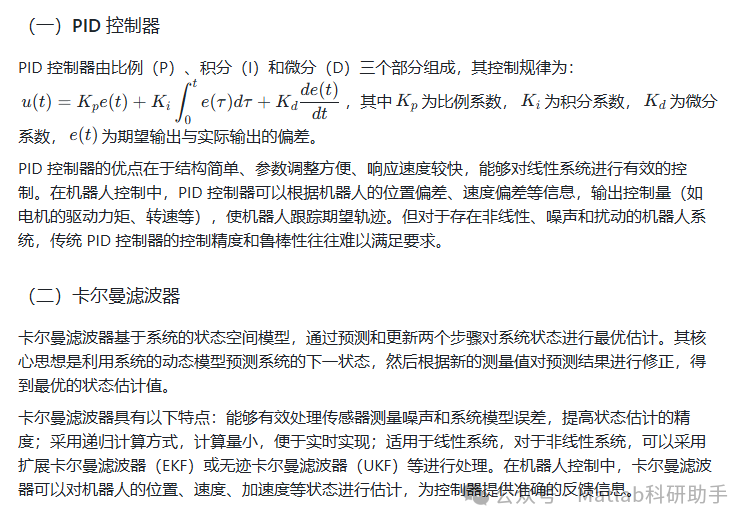

二、PID 控制器与卡尔曼滤波器的特点

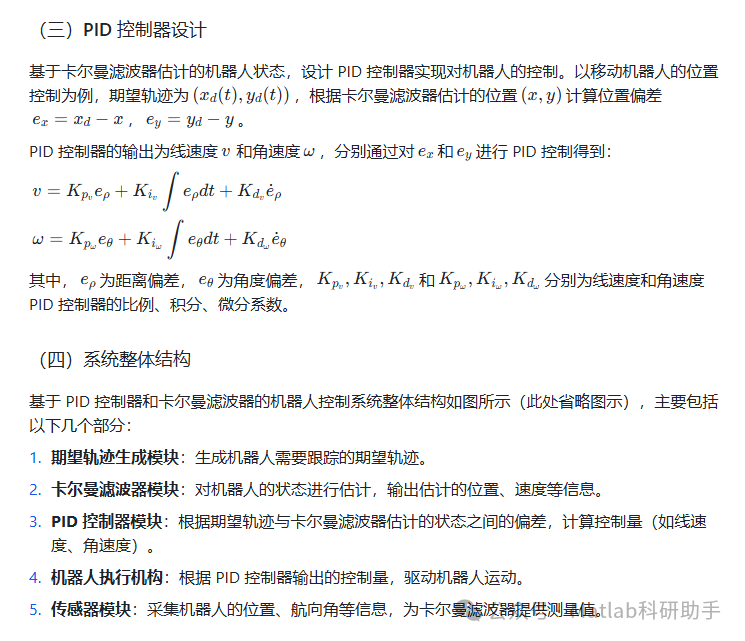

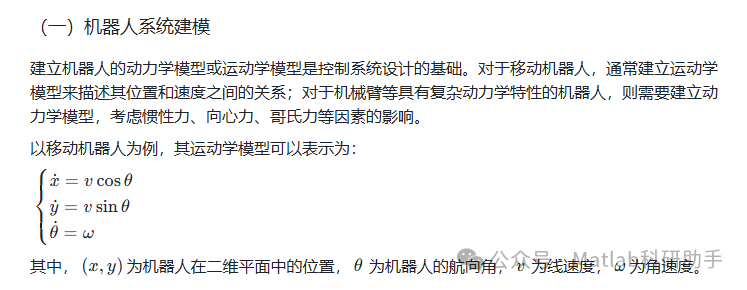

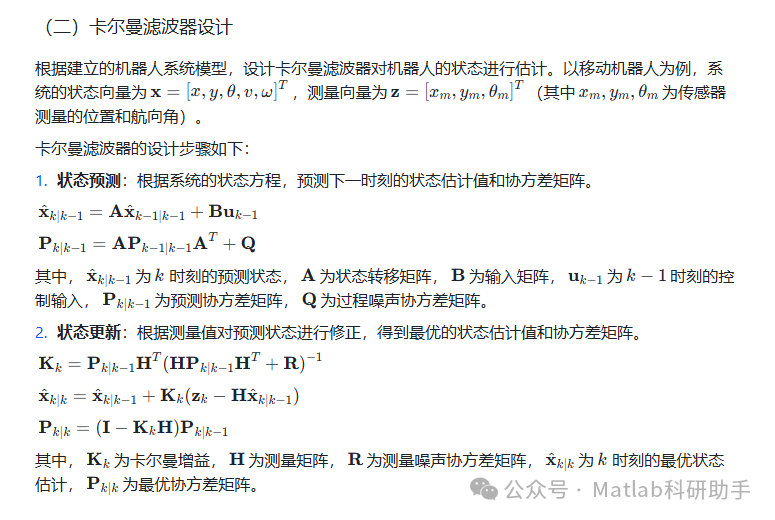

三、基于 PID 控制器和卡尔曼滤波器的机器人控制系统设计

四、系统仿真与分析

（一）仿真平台搭建

利用 MATLAB/Simulink 搭建机器人控制系统仿真平台，将机器人模型、卡尔曼滤波器、PID 控制器以及期望轨迹生成模块集成到仿真平台中。设置传感器测量噪声和外部扰动，模拟实际工作环境。

（二）仿真结果分析

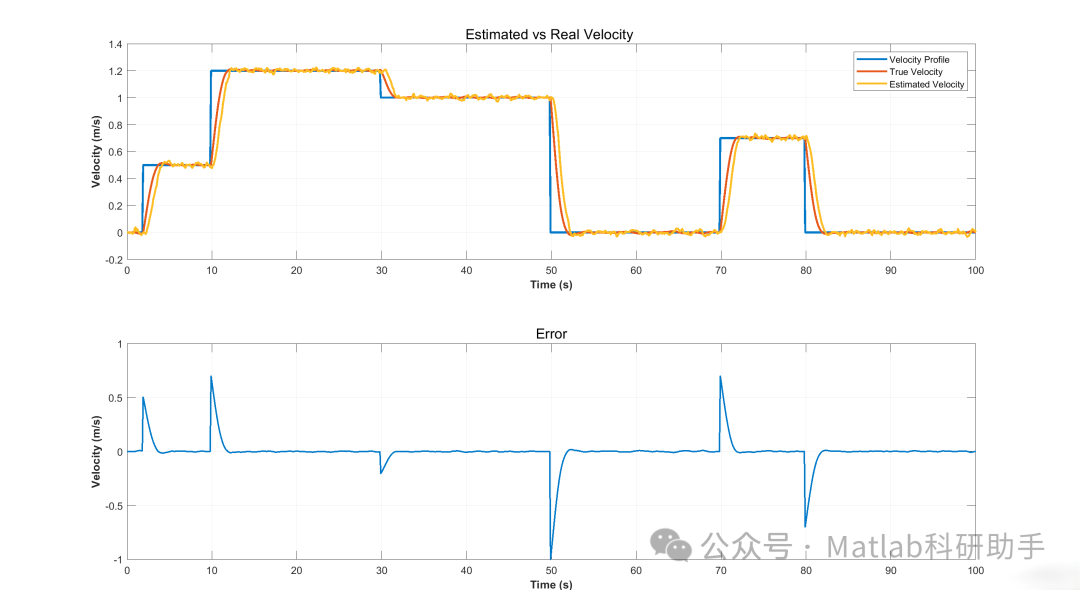

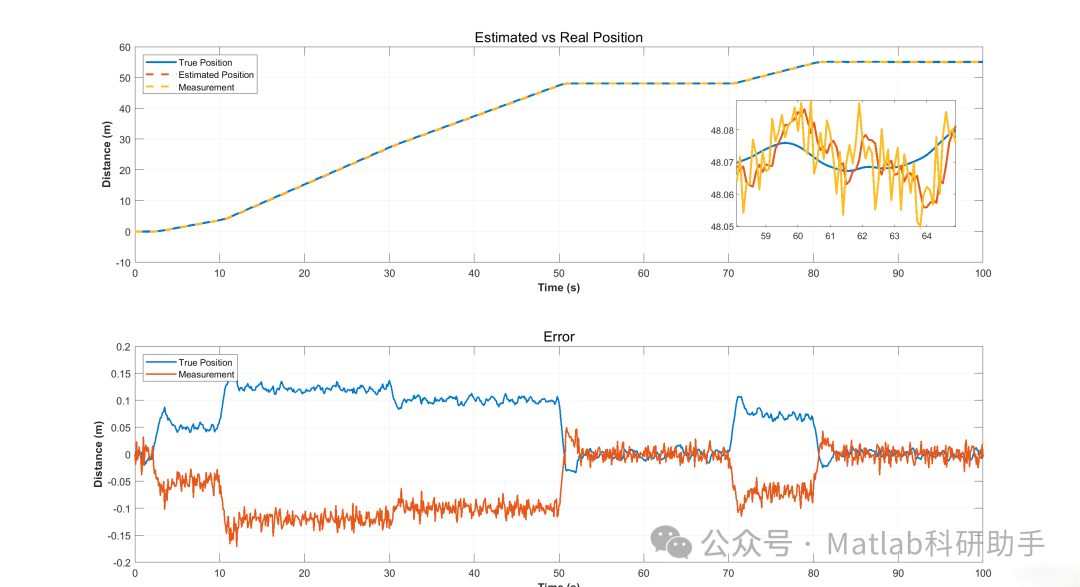

1. 状态估计效果分析：对比卡尔曼滤波器估计的状态与真实状态，分析卡尔曼滤波器对测量噪声的抑制效果。结果表明，卡尔曼滤波器能够有效滤除传感器噪声，得到较为准确的状态估计值。

1. 控制性能分析：采用位置跟踪误差、速度波动等作为评价指标，对比基于 PID 控制器和卡尔曼滤波器的控制系统与传统 PID 控制系统的控制效果。仿真结果显示，引入卡尔曼滤波器后，机器人的位置跟踪误差更小，运动更平稳，对外部扰动的抵抗能力更强。

1. 参数影响分析：分析 PID 控制器参数和卡尔曼滤波器噪声协方差矩阵对系统性能的影响，为参数整定提供依据。例如，增大 PID 控制器的比例系数可以加快系统的响应速度，但可能导致系统震荡；合理设置卡尔曼滤波器的过程噪声和测量噪声协方差矩阵，可以提高状态估计的精度。

五、结论与展望

（一）结论

本研究设计了基于 PID 控制器和卡尔曼滤波器的机器人控制系统，通过卡尔曼滤波器对机器人的状态进行精确估计，为 PID 控制器提供可靠的反馈信息，提高了机器人的控制精度和稳定性。仿真结果表明，该系统能够有效抑制传感器噪声和外部扰动的影响，实现机器人对期望轨迹的准确跟踪，优于传统的 PID 控制系统。

（二）展望

未来的研究可以从以下几个方面展开：

1. 对于非线性较强的机器人系统，采用扩展卡尔曼滤波器（EKF）或无迹卡尔曼滤波器（UKF）替代传统的卡尔曼滤波器，提高状态估计的精度。

1. 结合智能优化算法（如遗传算法、粒子群优化算法等）对 PID 控制器的参数进行优化，进一步提高系统的控制性能。

1. 考虑机器人系统的时滞特性，设计带有时滞补偿的 PID 控制器和卡尔曼滤波器，以适应具有时滞的机器人控制场景。

1. 开展实物实验验证，将设计的控制系统应用于实际机器人，通过实验测试评估其在真实环境下的性能，为系统的工程化应用提供参考。

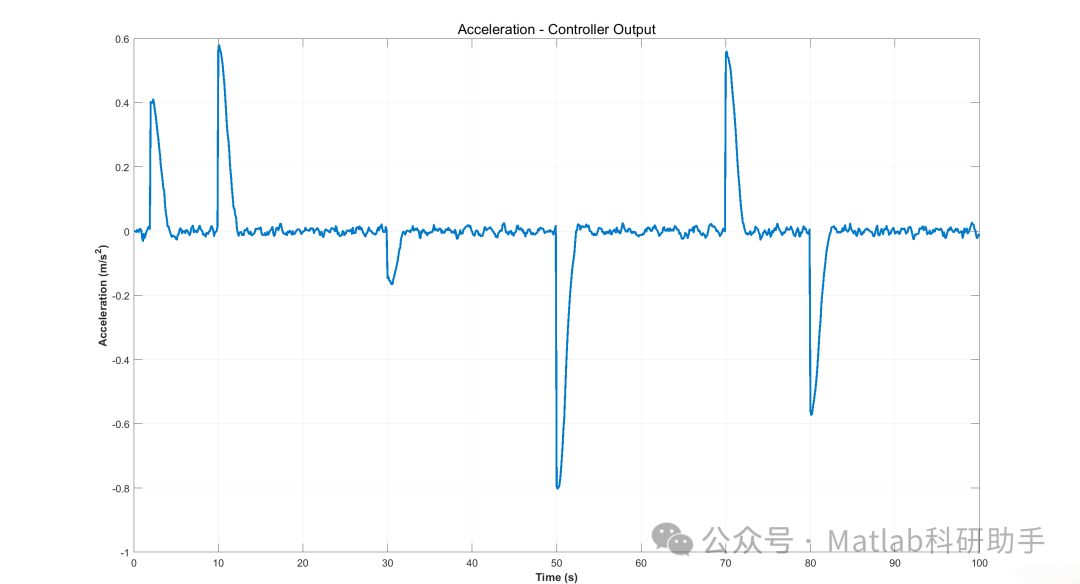

⛳️ 运行结果

🔗 参考文献

[1] 贾岩,熊伟丽,许文强,等.卡尔曼滤波器结合模糊PID的控制系统[J].计算机系统应用, 2011, 20(012):29-32.DOI:10.3969/j.issn.1003-3254.2011.12.007.

[2] 谢新月,廉凤慧,于亦凡.卡尔曼滤波器在PID控制器中的应用研究[J].工程与试验, 2009(3):4.DOI:10.3969/j.issn.1674-3407.2009.03.004.

[3] 卢秀和,魏坤,谢新月.卡尔曼滤波器在球杆系统噪声抑制中的应用[J].南京信息工程大学学报：自然科学版, 2009, 1(1):4.DOI:10.3969/j.issn.1674-7070.2009.01.015.
