🔥 内容介绍

随着智能电网技术的飞速发展，电能质量问题日益凸显，对电网的稳定运行和供电可靠性构成了严峻挑战。传统的电能质量扰动分类方法在处理复杂多变的电网环境时，往往面临鲁棒性不足、分类精度不高等问题。本文旨在深入探讨机器学习（ML）和离散小波变换（DWT）在构建智能电网中高级电能质量干扰鲁棒分类器方面的应用。通过DWT对电能质量信号进行多分辨率分析，提取时频域特征，并结合ML算法（如支持向量机、神经网络、决策树等）的强大分类能力，实现对各类电能质量扰动的精确识别与分类。本文将详细阐述DWT与ML相结合的理论基础、技术优势，并对现有研究成果进行综述，展望未来在该领域的发展方向和挑战。

关键词： 智能电网；电能质量；机器学习；离散小波变换；鲁棒分类；干扰分类

1. 引言

在全球能源结构转型和可持续发展的大背景下，智能电网作为未来电力系统的发展方向，正经历着前所未有的变革。智能电网融合了先进的传感、通信、控制和信息技术，旨在实现电力系统的安全、高效、可靠运行。然而，随着可再生能源的并网、分布式电源的广泛应用以及新型电力电子设备的普及，智能电网中的电能质量问题也变得更加复杂和多样化。电压暂降、电压暂升、瞬时中断、谐波、间谐波、电压闪变等各种电能质量扰动，不仅会影响敏感设备的正常运行，还可能引发电网故障，造成巨大的经济损失。因此，对电能质量扰动进行准确、快速的分类与识别，是保障智能电网稳定运行的关键。

传统的电能质量扰动分类方法主要依赖于傅里叶变换（FFT）等信号处理技术，通过分析信号的频域特性进行分类。然而，这些方法在处理非平稳、瞬态的电能质量扰动时存在局限性，例如无法有效捕捉扰动的时域局部特征，对噪声敏感等。近年来，随着人工智能技术的飞速发展，机器学习（ML）在模式识别、数据挖掘等领域展现出强大的潜力，为电能质量扰动分类提供了新的思路。同时，离散小波变换（DWT）作为一种优秀的局部化时频分析工具，能够有效地从非平稳信号中提取多尺度特征，为ML算法提供了丰富的输入。

本文将深入探讨ML和DWT在智能电网电能质量干扰鲁棒分类器中的应用，旨在为解决当前电能质量分类所面临的挑战提供理论支撑和技术借鉴。

2. 电能质量扰动及其特征

电能质量是衡量电力系统运行健康状况的重要指标。IEEE Std 1159-2009对常见的电能质量扰动进行了详细定义。典型的电能质量扰动包括：

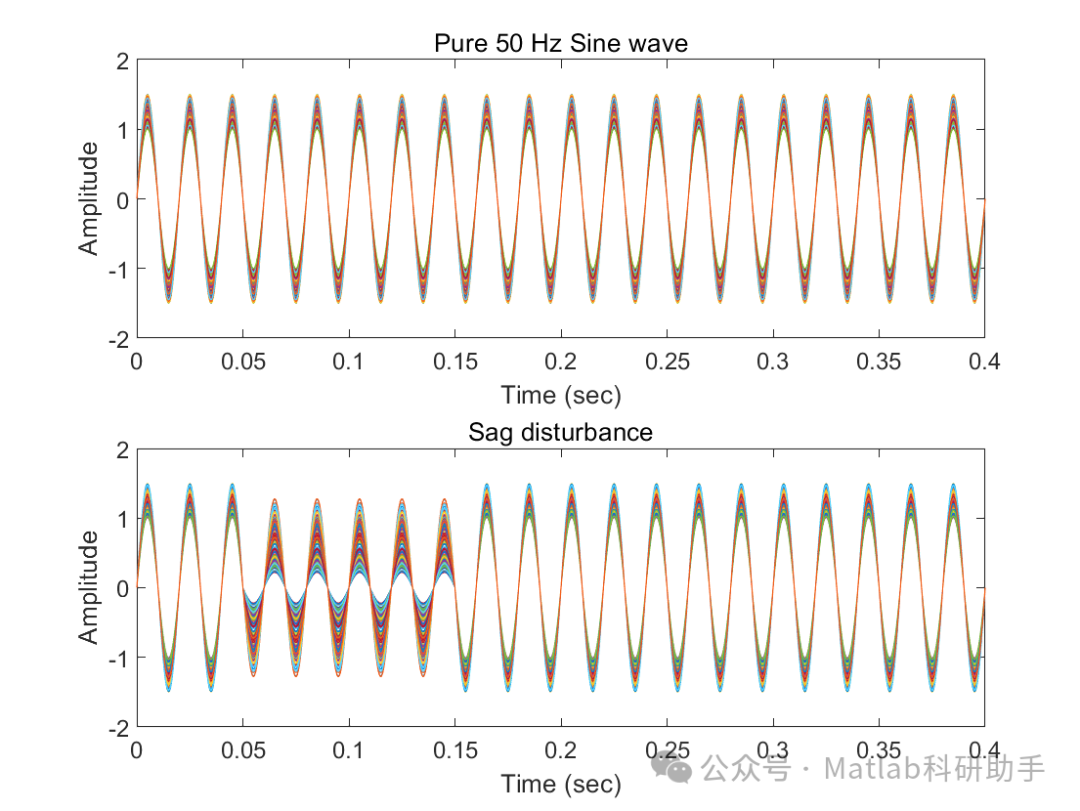

电压暂降（Voltage Sag）：
电压有效值在短时间内下降到0.1 pu到0.9 pu之间，持续时间为半个周波到1分钟。

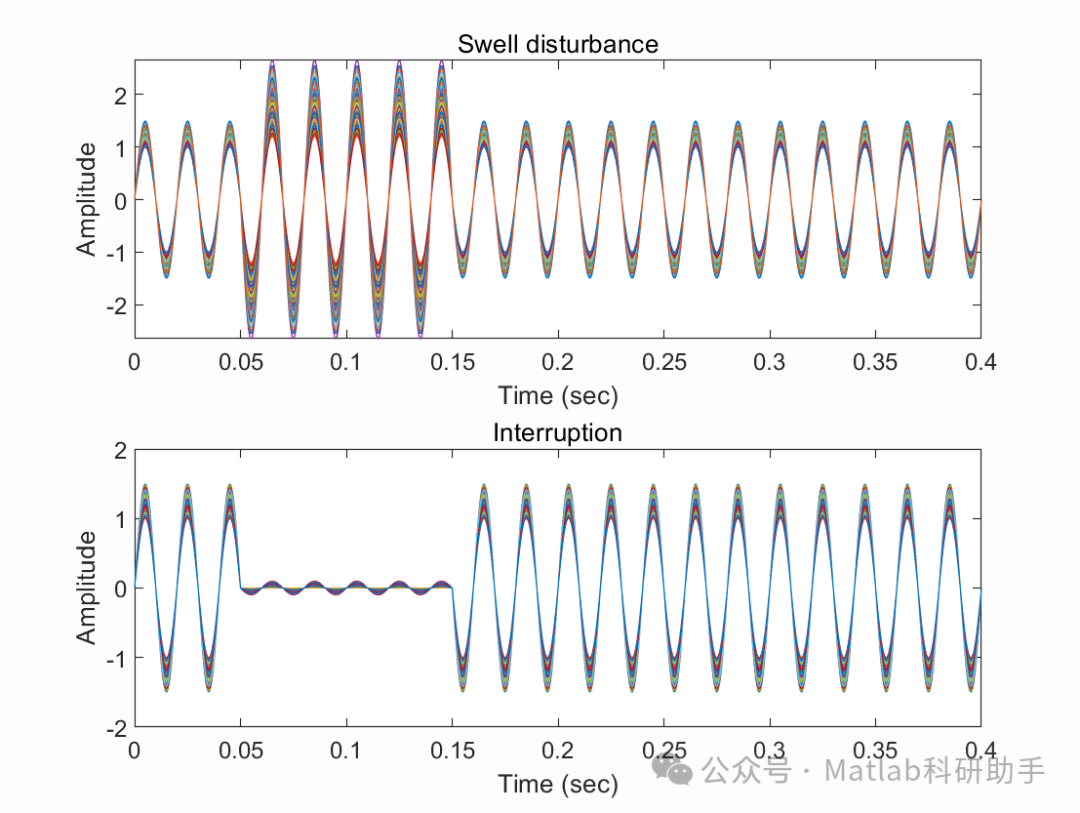

电压暂升（Voltage Swell）：
电压有效值在短时间内上升到1.1 pu到1.8 pu之间，持续时间为半个周波到1分钟。
瞬时中断（Interruption）：
电压有效值下降到0.1 pu以下，持续时间为半个周波到1分钟。

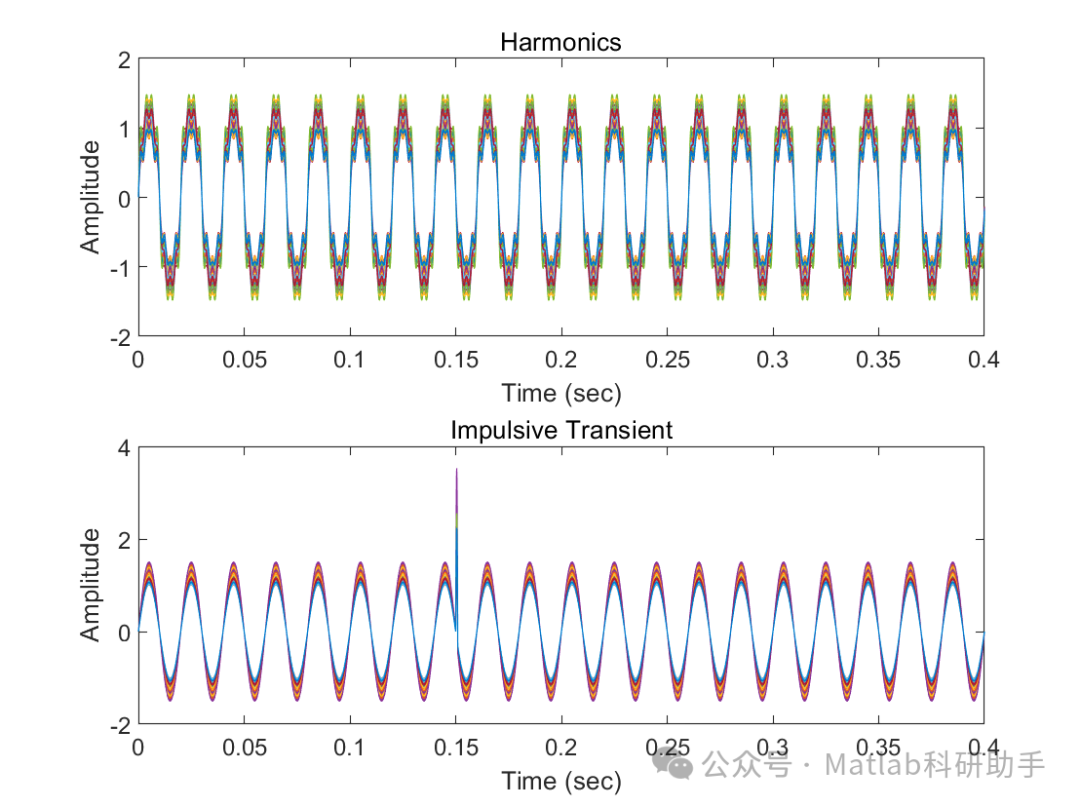

谐波（Harmonic）：
电压或电流波形中含有基波整数倍频率的分量，导致波形畸变。
间谐波（Interharmonic）：
电压或电流波形中含有非基波整数倍频率的分量。

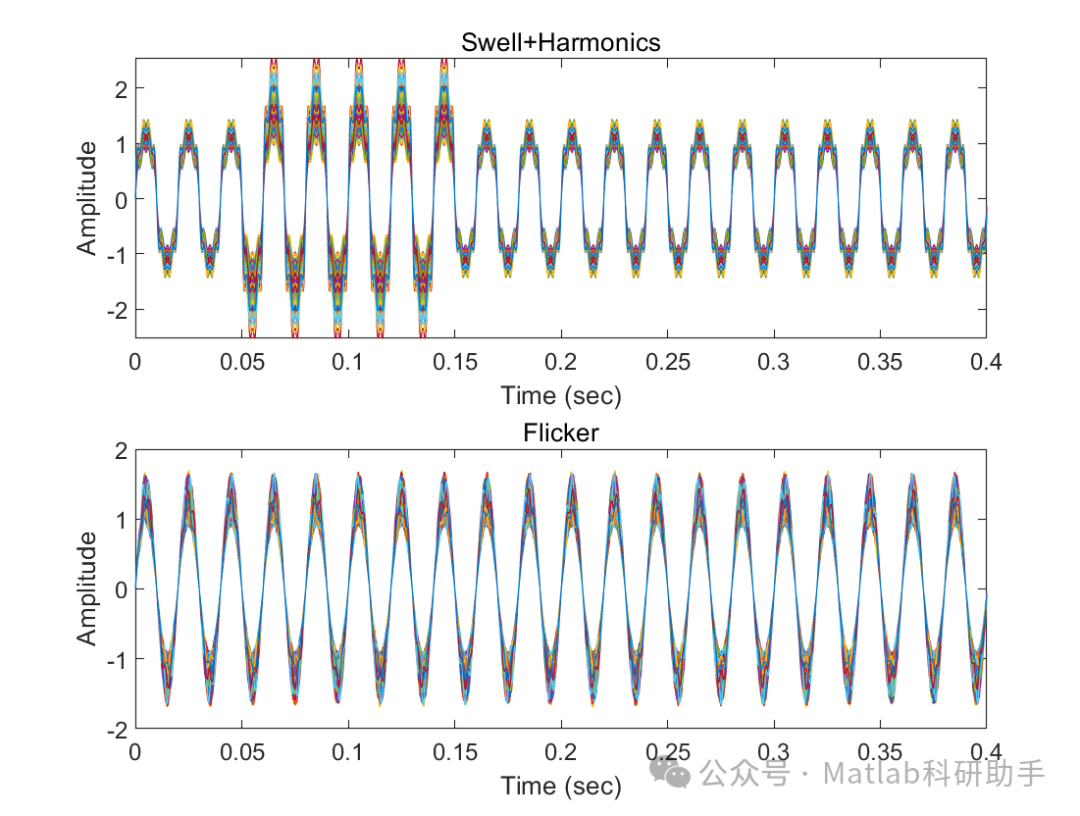

电压闪变（Voltage Flicker）：
电压有效值在一定频率范围内快速、随机地波动，引起照明设备亮度变化。
瞬态（Transient）：
电压或电流在极短时间内（毫秒到微秒）发生剧烈变化。

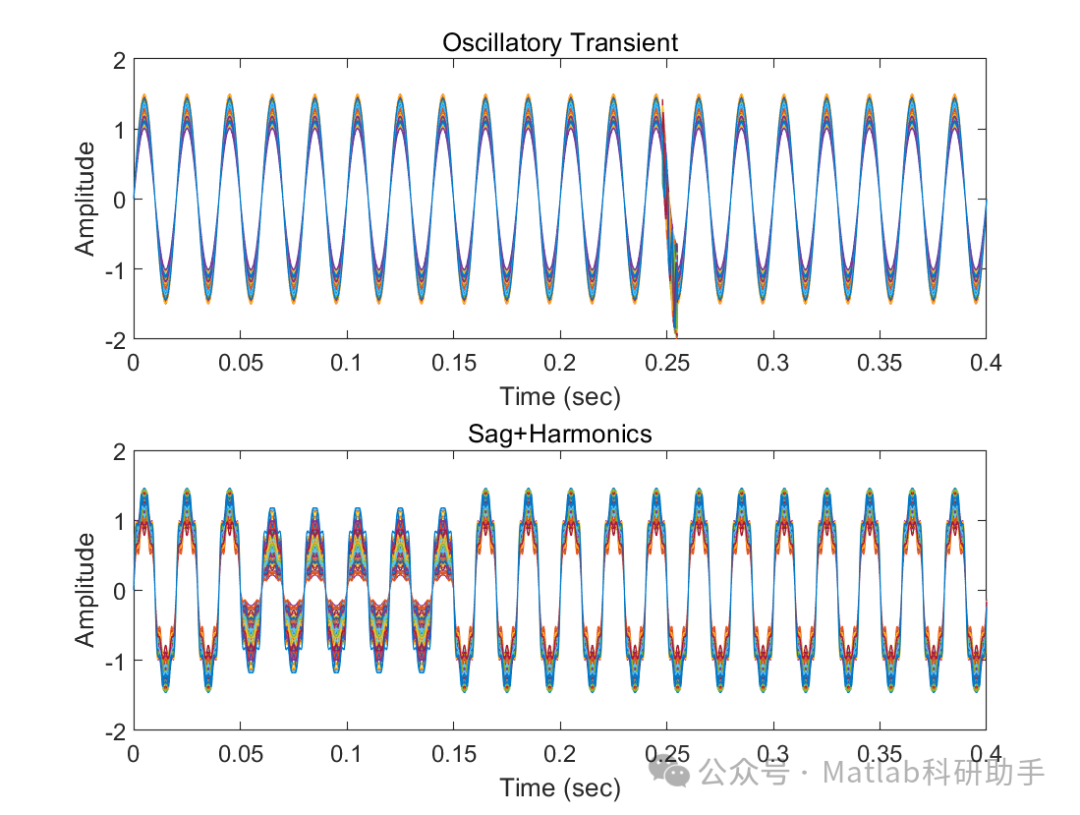

振荡瞬态（Oscillatory Transient）：
瞬态过程中伴随有阻尼振荡。
冲击瞬态（Impulsive Transient）：
电压或电流波形呈现尖峰状。

这些扰动在时域和频域都具有独特的特征。例如，电压暂降和暂升主要体现在电压幅值的变化；谐波和间谐波则在频域上表现为特定频率分量的增加；瞬态扰动则在时域上具有明显的突变性。准确提取这些特征是实现电能质量扰动分类的关键。

3. 离散小波变换（DWT）在电能质量特征提取中的应用

离散小波变换（DWT）是一种多分辨率分析工具，能够同时提供信号的时域和频域信息。与傅里叶变换不同，小波变换采用可变长度的窗口，对于高频信号采用窄窗口，对于低频信号采用宽窗口，从而能够更好地捕捉信号的局部特征。

DWT的基本原理是将信号分解成不同频率子带的细节系数（Detail Coefficients）和近似系数（Approximation Coefficients）。通过多级分解，可以将原始信号分解到多个分辨率层，每一层都包含了不同频率范围内的信息。

在电能质量特征提取中，DWT具有以下优势：

多分辨率分析能力：
DWT能够将电能质量信号分解到不同的频率尺度，从而有效地捕捉各种扰动在不同频率范围内的特征。例如，高频细节系数可以有效地表征瞬态扰动，而低频近似系数则可以反映电压暂降、暂升等缓变扰动。
局部化分析能力：
DWT的小波基函数具有时域局部化特性，能够有效地捕捉信号中的瞬时变化和局部异常，这对于识别瞬态扰动尤为重要。
抗噪性能：
通过选择合适的小波基函数和分解层数，DWT可以有效地抑制噪声干扰，提高特征提取的鲁棒性。
数据压缩：
DWT在对信号进行分解的同时，也实现了数据压缩，降低了后续机器学习算法的计算负担。

通常，DWT在电能质量特征提取中的流程如下：

信号预处理：
对采集到的电能质量信号进行滤波、去噪等预处理，以消除无关干扰。
小波分解：
选择合适的小波基函数（如Daubechies小波、Symlet小波等）和分解层数，对预处理后的电能质量信号进行多级小波分解。
特征提取：
从分解得到的各层细节系数和近似系数中提取统计特征，例如能量、方差、均值、标准差、峰值、峭度等。这些特征可以有效地表征不同类型电能质量扰动的时频特性。
特征向量构建：
将提取到的各类特征组合成一个特征向量，作为机器学习分类器的输入。

4. 机器学习（ML）在电能质量分类中的应用

机器学习作为人工智能的核心分支，其强大的模式识别和分类能力使其成为电能质量扰动分类的理想选择。常见的机器学习算法包括：

支持向量机（SVM）：
SVM是一种基于统计学习理论的监督学习模型，适用于小样本、非线性及高维模式识别问题。通过核函数，SVM可以将输入特征映射到高维空间，在高维空间中寻找最优超平面实现分类。在电能质量分类中，SVM能够有效处理高维小波特征向量，具有较好的泛化能力。
神经网络（NN）：
神经网络是一种模仿生物神经系统结构和功能的计算模型，通过训练调整神经元之间的连接权重，实现对复杂模式的识别。常见的神经网络模型包括前馈神经网络（FNN）、循环神经网络（RNN）、卷积神经网络（CNN）等。其中，CNN在处理时序数据方面具有优势，可以直接从原始电能质量信号中学习特征，或者对小波分解后的系数进行特征学习。
决策树（Decision Tree）：
决策树是一种直观易懂的分类模型，通过一系列规则将数据划分为不同的类别。其优点是模型可解释性强，对缺失值不敏感。
随机森林（Random Forest）：
随机森林是决策树的集成学习算法，通过构建多棵决策树并取其分类结果的多数投票，可以有效提高分类精度和鲁棒性。
K-近邻（K-Nearest Neighbors, KNN）：
KNN是一种基于实例的学习算法，通过计算待分类样本与训练样本之间的距离，选取距离最近的K个样本，然后根据这K个样本的类别进行投票决定待分类样本的类别。KNN算法简单易实现，但计算复杂度较高，且对噪声敏感。
极限学习机（Extreme Learning Machine, ELM）：
ELM是一种针对单隐层前馈神经网络的快速学习算法，其输入层到隐层之间的连接权重和隐层偏置是随机生成的，无需迭代调整，而输出层权重通过最小二乘法一步计算得出。ELM具有学习速度快、泛化性能好等优点。

在将机器学习应用于电能质量分类时，通常遵循以下步骤：

数据集准备：
收集大量的电能质量扰动数据，并进行人工标注或基于仿真模型生成带有标签的数据集。数据集应包含各种类型的电能质量扰动以及正常信号。
特征提取：
采用DWT等方法从原始信号中提取有效的特征向量。
数据集划分：
将数据集划分为训练集、验证集和测试集。训练集用于模型训练，验证集用于调整模型参数和防止过拟合，测试集用于评估模型的泛化能力。
模型训练：
选择合适的机器学习算法，使用训练集对模型进行训练，优化模型参数。
模型评估：
使用测试集对训练好的模型进行评估，计算分类准确率、召回率、F1分数等指标，以衡量模型的性能。
模型部署：
将训练好的模型部署到实际的智能电网监控系统中，实现对电能质量扰动的实时分类。

5. DWT与ML相结合的电能质量分类器

将DWT与ML相结合，可以充分发挥两者的优势，构建出高性能的电能质量干扰鲁棒分类器。DWT负责从原始电能质量信号中提取具有判别力的时频域特征，而ML算法则利用这些特征进行模式识别和分类。这种结合方式具有以下显著优势：

提高分类精度：
DWT能够有效捕捉信号的局部特征和多分辨率信息，为ML算法提供了更全面、更丰富的特征表示，从而显著提高了分类精度。
增强鲁棒性：
DWT的抗噪性能以及ML算法的泛化能力，使得分类器在面对噪声、不确定性和各种复杂电网环境时，表现出更强的鲁棒性。
处理非平稳信号：
电能质量扰动通常是非平稳的，DWT的时频局部化特性使其能够有效地处理这类信号，弥补了传统傅里叶变换的不足。
降低特征维度：
在某些情况下，DWT可以将高维的原始信号转换成低维的特征向量，从而降低了ML算法的计算复杂度。

近年来，DWT与ML相结合的电能质量分类研究取得了显著进展。例如：

有研究将DWT与SVM相结合，通过DWT提取电能质量扰动的特征，然后使用SVM进行分类，取得了较高的分类准确率。
另有研究利用DWT提取特征，并将其输入到BP神经网络中进行训练，实现了对多种电能质量扰动的有效分类。
一些研究还探索了DWT与其他ML算法的组合，如决策树、随机森林、ELM等，均表现出良好的分类性能。
此外，还有研究结合了多小波基函数、优化DWT分解层数等方法，进一步提升了特征提取的有效性。

6. 挑战与展望

尽管DWT与ML在电能质量分类中取得了显著进展，但仍面临一些挑战和未来的发展方向：

实时性要求：
智能电网对电能质量扰动的分类和响应具有严格的实时性要求。因此，如何优化算法，提高计算效率，实现秒级甚至毫秒级的实时分类，是未来的重要研究方向。
复杂扰动识别：
实际电网中，电能质量扰动往往是多种类型叠加的复合扰动，其特征更加复杂。如何有效地从复合扰动中识别出每一种扰动成分，并进行准确分类，是一个难题。深度学习模型（如CNN、LSTM）在处理复杂时序数据方面具有优势，可以尝试直接从原始信号中学习特征，或者与DWT相结合，以提升对复合扰动的识别能力。
大数据处理能力：
智能电网会产生海量的电能质量数据，如何构建高效的数据存储、处理和分析平台，以及如何利用分布式计算和云计算技术处理大数据，是未来研究的关键。
模型泛化能力：
训练好的模型在面对新的、未见过的数据时，其泛化能力至关重要。如何通过增量学习、迁移学习等方法，提高模型的泛化能力，使其能够适应不断变化的电网运行环境，是未来的研究方向。
解释性与可信赖性：
尽管ML模型在分类精度上表现出色，但其“黑箱”特性使得其决策过程缺乏解释性。在关键的电力系统应用中，模型的解释性和可信赖性至关重要。未来研究可以探索可解释性AI（XAI）技术，使得分类结果更具说服力。
硬件平台集成：
将DWT和ML算法集成到嵌入式设备或专用的硬件平台中，实现低成本、高性能的电能质量监控和分类系统，具有重要的工程应用价值。

7. 结论

电能质量问题是智能电网面临的重要挑战。本文深入探讨了离散小波变换（DWT）和机器学习（ML）在构建智能电网中高级电能质量干扰鲁棒分类器中的应用。DWT作为强大的时频分析工具，能够有效地从非平稳电能质量信号中提取多尺度特征，为ML算法提供了丰富的输入。而ML算法则以其强大的模式识别和分类能力，实现了对各类电能质量扰动的精确识别与分类。DWT与ML的结合，显著提升了电能质量分类的精度和鲁棒性，为智能电网的稳定运行和供电可靠性提供了有力的技术支撑。

尽管该领域已取得显著进展，但仍面临实时性、复杂扰动识别、大数据处理以及模型解释性等方面的挑战。未来的研究应致力于克服这些挑战，探索更先进的DWT和ML算法，开发更高效、更智能的电能质量分类系统，以适应智能电网的快速发展，为电力系统的安全、高效、可靠运行保驾护航。
