🔥 内容介绍

摘要：机器人路径规划是机器人技术领域的核心问题之一，它旨在寻找一条从起点到终点、满足特定约束条件的最优路径。栅格地图作为一种常见的环境表示方法，因其简洁性和易处理性而被广泛应用于机器人路径规划。本文研究基于帝国企鹅算法（Imperial Penguin Optimizer, AFO）的机器人栅格地图路径规划方法，以最短距离作为目标函数，通过模拟帝国企鹅的觅食行为，高效地搜索最优或近似最优路径。本文详细阐述了AFO算法的基本原理，并将其应用于栅格地图环境下的路径规划，展示了该算法在解决此类问题上的优势和潜力。

关键词：机器人路径规划；栅格地图；帝国企鹅算法；最短距离；优化算法

1. 引言

机器人技术在工业、医疗、服务等领域扮演着日益重要的角色。机器人路径规划是机器人自主导航的关键环节，它要求机器人能够在复杂的环境中找到一条安全、高效的路径，以完成预定的任务。传统的路径规划方法包括A算法、Dijkstra算法、RRT算法等。A算法以其启发式搜索的特性，在效率上优于Dijkstra算法，但当环境复杂度较高时，仍会面临计算量过大的问题。RRT算法则是一种基于采样的算法，适用于高维空间和复杂约束条件下的路径规划，但其随机性可能导致路径质量不稳定。

近年来，随着优化算法的不断发展，越来越多的智能优化算法被应用于机器人路径规划。这些算法，如遗传算法（Genetic Algorithm, GA）、粒子群优化算法（Particle Swarm Optimization, PSO）、蚁群算法（Ant Colony Optimization, ACO）等，通过模拟自然界的生物进化或群体行为，能够在复杂搜索空间中找到较优的解决方案。

本文针对栅格地图环境下的机器人路径规划问题，提出了一种基于帝国企鹅算法（AFO）的路径规划方法。AFO算法是一种新兴的全局优化算法，它模拟了帝国企鹅在极地环境下的觅食行为。该算法具有全局搜索能力强、收敛速度快、鲁棒性高等优点，适用于解决复杂的优化问题。本文将详细介绍AFO算法的基本原理，并将其应用于栅格地图路径规划，旨在寻找一条从起点到终点、距离最短的路径。

2. 栅格地图表示

栅格地图是一种常用的环境表示方法，它将环境划分为一系列规则的栅格单元。每个栅格单元代表了环境中的一个区域，并记录该区域的状态，例如：空闲、障碍物或已访问。栅格地图的优点在于其简洁性和易处理性，它可以将复杂的环境转化为二维矩阵，方便计算机进行处理和分析。

在栅格地图中，通常使用二维坐标(x, y)来表示每个栅格单元的位置。障碍物通常用“1”表示，空闲区域用“0”表示。机器人可以在空闲区域自由移动，而不能穿过障碍物区域。

3. 帝国企鹅算法（AFO）

帝国企鹅算法（Imperial Penguin Optimizer, AFO）是一种新兴的全局优化算法，由Gao等于2020年提出。该算法模拟了帝国企鹅在极地环境下的觅食行为。帝国企鹅通过协同合作，不断调整自身的位置，以寻找食物丰富的区域。

AFO算法的基本原理如下：

初始化种群：随机生成一群帝国企鹅个体，每个个体代表一个潜在的解决方案。每个个体的初始位置随机分布在搜索空间内。
计算适应度值：根据目标函数，计算每个个体的适应度值。适应度值反映了该个体的解决方案的优劣程度。在本文的路径规划问题中，适应度值由路径长度决定，路径越短，适应度值越高。
更新位置： AFO算法的核心在于模拟帝国企鹅的觅食行为。企鹅的移动受到以下几个因素的影响：
- 当前位置：企鹅会根据自身当前的位置进行调整。
- 最佳位置：企鹅会受到当前种群中最佳位置的吸引，从而向最佳位置靠拢。
- 随机扰动：企鹅的移动具有一定的随机性，可以避免陷入局部最优解。

具体的位置更新公式如下：

scss

x_i(t+1) = x_i(t) + α * rand() * (x_best - x_i(t)) + β * randn()

其中：

x_i(t) 表示第i个企鹅在第t次迭代时的位置。
x_i(t+1) 表示第i个企鹅在第t+1次迭代时的位置。
x_best 表示当前种群中最佳位置。
α 和 β 是控制参数，用于调节最佳位置和随机扰动的影响程度。
rand() 是一个在[0, 1]之间均匀分布的随机数。
randn() 是一个服从标准正态分布的随机数。
边界处理：为了保证解的有效性，需要对个体的位置进行边界处理，防止其超出搜索空间。
迭代终止条件：当达到预设的迭代次数或满足其他终止条件时，算法停止迭代。

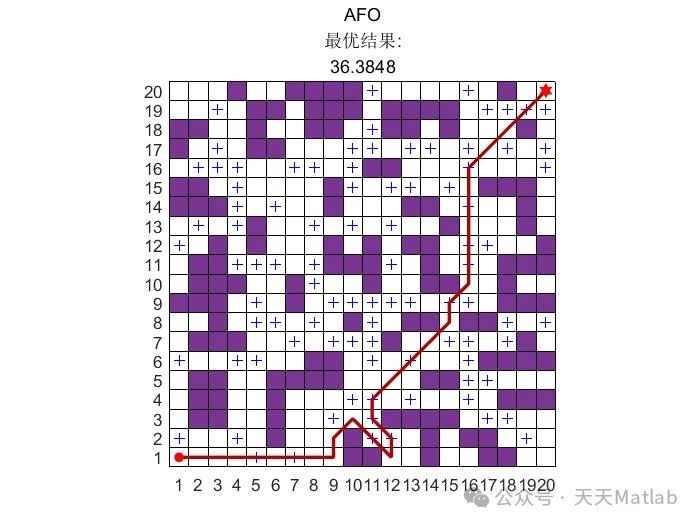

4. 基于AFO的栅格地图路径规划

将AFO算法应用于栅格地图路径规划，需要解决以下几个关键问题：

编码方式：如何将一条路径表示成AFO算法中的个体？本文采用一种基于栅格单元坐标的编码方式。每个个体包含一系列栅格单元的坐标，这些坐标按照顺序连接起来就构成了一条路径。例如，个体 [ (1, 2), (2, 3), (3, 4), (4, 5) ] 表示一条从(1, 2)到(4, 5)的路径，依次经过(2, 3)和(3, 4)。
目标函数：本文的目标函数是路径长度，即机器人从起点到终点所经过的栅格单元的总距离。路径越短，适应度值越高。在计算路径长度时，需要考虑机器人移动的距离。通常情况下，机器人可以沿水平方向、垂直方向和对角线方向移动。如果机器人沿水平或垂直方向移动，距离为1；如果机器人沿对角线方向移动，距离为√2。
约束条件：路径规划需要满足一定的约束条件，例如：路径不能经过障碍物区域。为了满足约束条件，需要在算法中加入约束处理机制。如果个体表示的路径经过障碍物区域，则需要对其进行修正，使其避开障碍物。一种常用的修正方法是：在遇到障碍物时，随机选择一个相邻的空闲栅格单元作为新的位置。
算法流程：基于AFO的栅格地图路径规划算法流程如下：
