🔥 内容介绍

摘要: 正交频分复用 (OFDM) 技术以其抗多径衰落的能力被广泛应用于现代无线通信系统中。空时调制与干扰对消相结合的空时调制干扰对消 (SIDM-OFDM) 系统，旨在进一步提升系统的频谱效率和抗干扰能力。然而，在实际的无线通信环境中，信号会受到瑞利信道的衰落影响，导致信号检测的复杂性。本文将针对SIDM-OFDM系统在瑞利信道下，分别采用基于码元间干扰的最小化 (CNM)、线性抵消 (LC) 以及欧氏距离 (ED) 三种不同的检测算法，并对比分析它们在不同信噪比 (Eb/No) 下的误码率 (BER) 性能表现，旨在为SIDM-OFDM系统在实际应用中选择合适的检测算法提供理论依据和参考。

1. 引言

随着无线通信技术的快速发展，对频谱效率和可靠性提出了更高的要求。OFDM 技术作为一种高效的调制方式，已被广泛应用于各种无线通信标准，如 WiFi (IEEE 802.11) 和 4G/5G。然而，传统 OFDM 系统仍然面临着挑战，例如高峰均功率比 (PAPR) 和对频率偏移的敏感性。为了进一步提高系统的性能，研究人员提出了 SIDM-OFDM 系统，它结合了空时调制和干扰对消技术，旨在提升频谱效率、降低 PAPR 并提高抗干扰能力。

然而，实际的无线信道环境复杂多变，尤其是在移动通信场景下，瑞利信道是一种常见的衰落模型，它模拟了信号在多个反射路径上传播并相互干涉的情况。瑞利衰落会导致信号幅度和相位随机变化，从而对信号检测带来严峻的挑战。因此，在 SIDM-OFDM 系统中，选择合适的检测算法对于保证通信的可靠性至关重要。

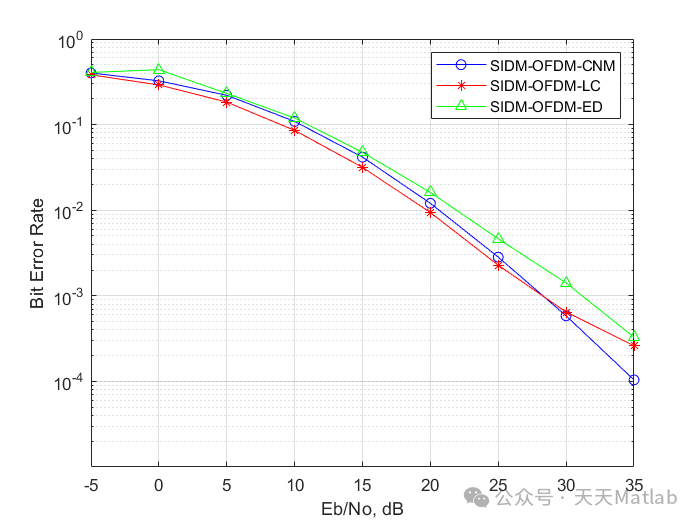

本文将重点研究 SIDM-OFDM 系统在瑞利信道下，采用三种不同的检测算法：CNM、LC 和 ED。我们将通过仿真分析，比较它们在不同 Eb/No 下的 BER 性能，从而为实际系统的设计和优化提供参考。

2. SIDM-OFDM 系统模型

SIDM-OFDM 系统结合了空时调制和 OFDM 技术。其基本原理是将输入数据流进行串并转换，然后将其映射到空时码 (STC) 中进行编码。常见的 STC 包括空时分组码 (STBC) 和空时格码 (STTC)。经过 STC 编码后的信号被分配到不同的 OFDM 子载波上进行调制，然后通过多个发射天线发射出去。

在接收端，接收机接收到来自多个发射天线的信号，这些信号经过瑞利信道衰落后叠加在一起，同时也会受到噪声的干扰。接收机需要通过合适的检测算法，对接收到的信号进行解调和解码，从而恢复原始数据。

具体来说，我们考虑一个具有两个发射天线和两个接收天线的 SIDM-OFDM 系统。发射端将输入数据进行 QPSK 调制，然后采用 Alamouti STBC 进行编码。编码后的信号被分配到 N 个 OFDM 子载波上。在接收端，接收到的信号可以表示为：

ini

r = H * s + n

其中，r 是接收信号向量，H 是信道矩阵，s 是发射信号向量，n 是加性高斯白噪声 (AWGN) 向量。瑞利信道模型假定信道矩阵 H 中的每个元素都是独立的复高斯随机变量，其幅度服从瑞利分布，相位服从均匀分布。

3. 三种检测算法

本节将详细介绍三种检测算法：CNM、LC 和 ED。

3.1 基于码元间干扰最小化 (CNM) 的检测算法

CNM 算法的核心思想是通过设计一个检测矩阵，使得码元间干扰 (ISI) 最小化。在 SIDM-OFDM 系统中，由于多径衰落的影响，接收到的信号会受到 ISI 的影响，从而降低检测的准确性。

CNM 算法通常采用最小均方误差 (MMSE) 准则来设计检测矩阵。具体步骤如下：

信道估计： 首先需要对信道矩阵 H 进行估计。常用的信道估计方法包括基于导频的信道估计和盲信道估计。
计算检测矩阵： 基于估计的信道矩阵 H，计算 MMSE 检测矩阵 W：
ini

W = (H^H * H + σ^2 * I)^{-1} * H^H

其中，H^H 是 H 的共轭转置，σ^2 是噪声方差，I 是单位矩阵。
信号检测： 使用检测矩阵 W 对接收信号 r 进行线性处理：
ini

s_hat = W * r

其中，s_hat 是对发射信号 s 的估计。
判决： 对 s_hat 进行判决，得到最终的检测结果。

CNM 算法的优点是能够有效抑制 ISI，从而提高检测的准确性。缺点是计算复杂度较高，需要计算矩阵的逆，这在实时应用中可能会带来挑战。

3.2 线性抵消 (LC) 检测算法

LC 算法是一种简单有效的干扰抑制算法。它通过线性组合多个接收天线的信号，从而消除干扰。在 SIDM-OFDM 系统中，LC 算法可以用于消除来自其他发射天线的干扰。

LC 算法的基本思想是，通过调整每个接收天线信号的权重，使得干扰信号的幅度尽可能小。具体步骤如下：

信道估计： 与 CNM 算法一样，需要对信道矩阵 H 进行估计。
计算权重系数： 基于估计的信道矩阵 H，计算每个接收天线信号的权重系数。权重系数的计算可以采用多种方法，例如迫零 (ZF) 准则和 MMSE 准则。
线性组合： 将每个接收天线信号乘以相应的权重系数，然后将所有信号进行线性组合。
信号检测： 对线性组合后的信号进行判决，得到最终的检测结果。

LC 算法的优点是计算复杂度较低，易于实现。缺点是干扰抑制效果不如 CNM 算法，在信噪比较低的情况下，性能可能会受到限制。

3.3 基于欧氏距离 (ED) 的检测算法

ED 算法是一种基于最大似然 (ML) 准则的检测算法。其基本思想是在所有可能的发射信号组合中，找到与接收信号欧氏距离最小的信号组合，作为最终的检测结果。

在 SIDM-OFDM 系统中，ED 算法需要遍历所有可能的发射信号组合，计算它们与接收信号的欧氏距离。然后，选择欧氏距离最小的信号组合作为最终的检测结果。具体步骤如下：

信道估计： 与 CNM 和 LC 算法一样，需要对信道矩阵 H 进行估计。
计算欧氏距离： 对于每一种可能的发射信号组合 s_i，计算其与接收信号 r 的欧氏距离：
ini

d_i = ||r - H * s_i||^2
判决： 选择欧氏距离最小的信号组合作为最终的检测结果：
ini

s_hat = argmin_i d_i
