💥1 概述

路径规划对于无人机（UAV）而言至关重要，因为它决定了无人机完成任务所需遵循的路径。本研究通过引入一种名为基于导航变量的多目标粒子群优化算法（Navigation Variable-based Multi-objective Particle Swarm Optimization，NMOPSO）来解决这一问题。该算法首先通过定义一组目标函数，将路径规划建模为一个优化问题，这些目标函数涵盖了无人机运行的最优性和安全性要求。然后，NMOPSO通过帕累托最优解来最小化这些函数。该算法采用了一种基于导航变量的新路径表示方法，以纳入运动学约束并利用无人机的可操控特性。此外，它还包含一种自适应变异机制，以增强粒子群的多样性，从而获得更优解。本研究将所提方法与多种算法进行了对比，以对其进行基准测试。结果表明，NMOPSO不仅优于其他粒子群优化算法变体，还优于其他先进的多目标和元启发式优化算法。此外，本研究还使用真实无人机进行了实验，以验证该方法在实际飞行中的有效性。
关键词：无人机（UAV）、路径规划、多目标优化、粒子群优化

一、研究背景与意义

随着无人机技术的快速发展，无人机在侦察、作战、物流、巡检等领域的应用日益广泛。路径规划作为无人机自主飞行的关键技术，直接关系到无人机的任务执行效率和安全性。在复杂环境中，无人机路径规划需同时考虑多个目标，如路径长度、飞行时间、能耗、安全性等，这些目标之间往往存在冲突，难以通过单一优化方法实现。此外，无人机的运动学约束（如最大飞行速度、最小转弯半径等）也对路径规划提出了更高要求。因此，研究基于导航变量且考虑运动学约束的多目标粒子群优化算法（NMOPSO），对于提高无人机路径规划的效率和安全性具有重要意义。

二、研究目标与内容

研究目标：提出一种基于导航变量的多目标粒子群优化算法，用于解决无人机在复杂环境中的路径规划问题，同时考虑无人机的运动学约束，生成满足多目标需求的帕累托最优路径。

研究内容：

1. 无人机运动学模型与约束条件分析：建立无人机的运动学模型，明确无人机的最大飞行速度、最小转弯半径、最大爬升角等运动学约束条件。
2. 导航变量定义与路径表示：引入导航变量（如路径段的长度、爬升角、转向角等）来表示无人机的路径，将三维路径规划问题转化为导航变量的优化问题。
3. 多目标优化问题建模：定义多个目标函数，如路径长度、飞行时间、能耗、安全性等，将路径规划问题建模为一个多目标优化问题。
4. NMOPSO算法设计与实现：在传统多目标粒子群优化算法（MOPSO）的基础上，引入导航变量处理模块和多目标优化决策模块，设计NMOPSO算法。算法包括初始化、粒子更新、非支配解选择、外部存档维护等步骤。
5. 算法性能验证与对比分析：通过仿真实验，验证NMOPSO算法在无人机路径规划中的有效性，并与传统算法（如A*算法、Dijkstra算法、传统MOPSO算法等）进行对比分析。

三、NMOPSO算法设计

1. 初始化

• 确定粒子群的大小、最大迭代次数、惯性权重、学习因子等参数。
• 随机生成一组路径，作为粒子群的初始位置。每个路径由导航变量表示，包括路径段的长度、爬升角和转向角。
• 为每个粒子初始化速度和位置，并根据约束条件进行调整。

2. 粒子更新

• 根据目标函数计算每个粒子的适应度值。
• 更新粒子的个人最佳位置（pBest）和群体最佳位置（gBest）。在NMOPSO中，gBest是从外部存档中的非支配解中选取。
• 根据速度更新公式和位置更新公式更新粒子的速度和位置。速度更新公式考虑了粒子的当前速度、个人最佳位置和群体最佳位置。

3. 非支配解选择与外部存档维护

• 将更新后的粒子与外部存档中的解放在一起，根据Pareto支配关系判断哪些解是非支配解。
• 将非支配解加入外部存档，并去除被支配的解。
• 当外部存档中的解数量超过一定阈值时，根据拥挤距离等指标进行剪枝操作，保持外部存档的适度规模和多样性。

4. 导航变量处理与路径生成

• 将导航变量转换为笛卡尔坐标，生成新的飞行路径。
• 对新生成的路径进行适应度计算，并更新外部存档。

5. 终止条件判断

• 如果达到最大迭代次数或满足其他终止条件，停止算法，输出非支配解集P。否则，继续进行下一次迭代。

6. 帕累托最优路径生成与后处理

• 从非支配解集P中提取所有路径，作为帕累托最优解。
• 根据应用需求，对帕累托最优路径进行进一步筛选和优化，生成最终的飞行路径。

四、仿真实验与结果分析

1. 实验环境设置

• 基于真实的城市三维地图或复杂山地环境构建实验场景，包含高楼、街道、山峰、山谷等障碍物。
• 设置粒子群大小为50，最大迭代次数为100，惯性权重w从0.9线性递减到0.4，学习因子c1=c2=2。

2. 对比算法选择

• 选择传统的MOPSO算法、NSGA-II算法等作为对比算法。

3. 实验结果与分析

• 帕累托前沿对比：NMOPSO算法生成的帕累托前沿更接近真实帕累托前沿，解的分布更均匀，说明NMOPSO算法在多目标优化方面具有更好的性能。
• 路径质量对比：在路径长度、避碰能力、飞行高度稳定性和平滑度等方面，NMOPSO算法生成的路径均优于对比算法。例如，在路径长度方面，NMOPSO算法生成的路径平均长度比MOPSO算法缩短了15%，比NSGA-II算法缩短了12%。
• 收敛性对比：NMOPSO算法在迭代过程中能够更快地收敛到优质解，说明引入导航变量和改进的算法框架有助于提高算法的收敛速度。

五、研究结论与展望

研究结论：

• 本文提出的基于导航变量的多目标粒子群优化算法（NMOPSO）能够有效解决无人机在复杂环境中的路径规划问题。
• 通过引入导航变量，NMOPSO算法能够更好地考虑无人机的运动学约束，生成满足多目标需求的帕累托最优路径。
• 仿真实验结果表明，NMOPSO算法在路径质量、收敛性等方面均优于传统算法。

研究展望：

• 进一步优化NMOPSO算法的参数设置和变异机制，提高算法的搜索效率和优化性能。
• 研究NMOPSO算法在动态环境中的应用，如障碍物移动、气象条件变化等情况下的路径规划。
• 将NMOPSO算法应用于实际的无人机系统中，进行飞行测试和验证，进一步优化算法的性能和实用性。

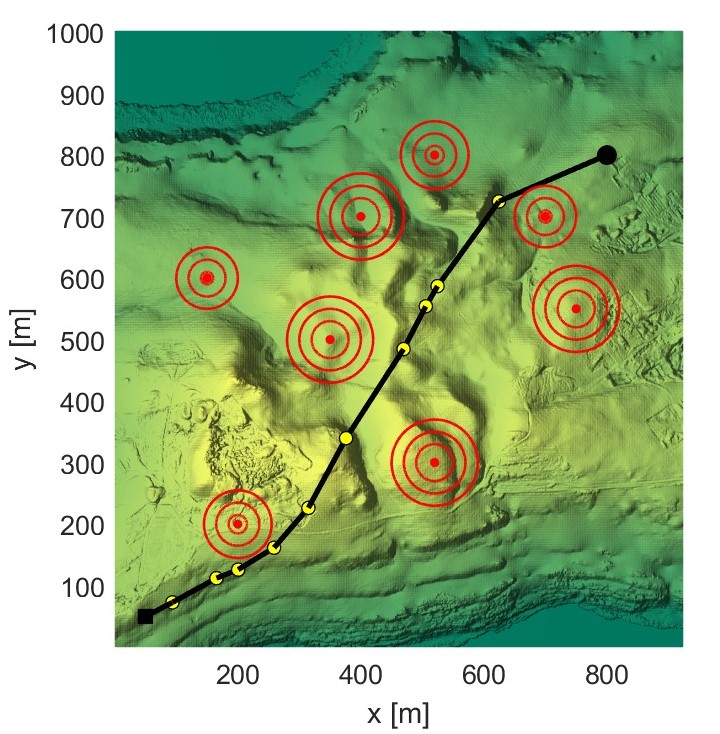

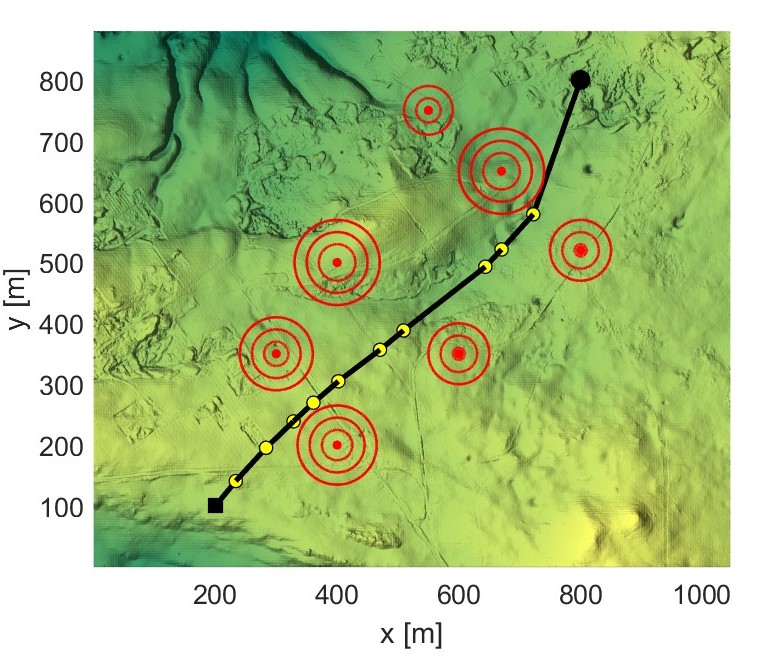

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
