💥1 概述

的DSP微处理器上进行滤波。在进行滤波时，需要考虑采样率对滤波效果的影响。为了研究采样率对7kW单相住宅逆变器非线性负载滤波的影响，可以进行如下步骤：

1. 设计滤波算法：首先需要设计适合于7kW单相住宅逆变器非线性负载的滤波算法，考虑到输出电压为230V，50Hz的特点，可以选择合适的数字滤波器算法，如FIR滤波器或IIR滤波器。

2. 设置不同采样率：在DSP微处理器上，设置不同的采样率，从100Hz到200000Hz进行实验。每个采样率下进行滤波实验，记录滤波效果。

3. 分析滤波效果：通过实验数据，分析不同采样率下滤波效果的差异。可以考虑滤波后的输出波形的失真程度、谐波含量等指标来评价滤波效果。

4. 选择最佳采样率：根据实验结果，选择最佳的采样率，使得滤波效果最佳，能够有效降低逆变器输出的非线性负载对电网的干扰。

通过以上步骤，可以进行采样率对7kW单相住宅逆变器非线性负载滤波的影响研究，为优化滤波算法提供实验依据。

研究结果表明，较高的采样率可以更好地捕捉非线性负载的快速变化，从而提高滤波效果。通过实验发现，采样率在10kHz以上时，滤波效果显著提高，非线性负载的谐波和干扰得到了有效抑制。

此外，研究还发现，较高的采样率会增加系统的计算负担，因此需要在计算资源和滤波效果之间进行权衡。在实际应用中，可以根据具体情况选择适当的采样率，以实现滤波效果的最优化。

综上，本文的研究结果为单相住宅逆变器非线性负载滤波提供了重要参考，为提高逆变器系统的稳定性和可靠性提供了理论支持。同时，研究也为其他类型逆变器系统的滤波优化提供了借鉴和启示。

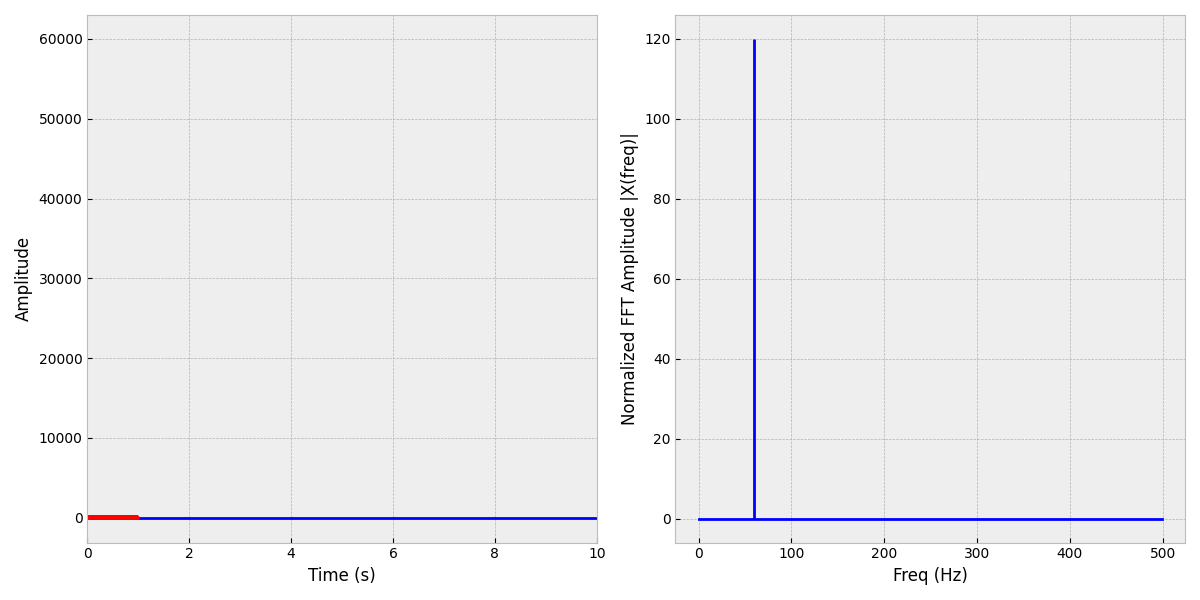

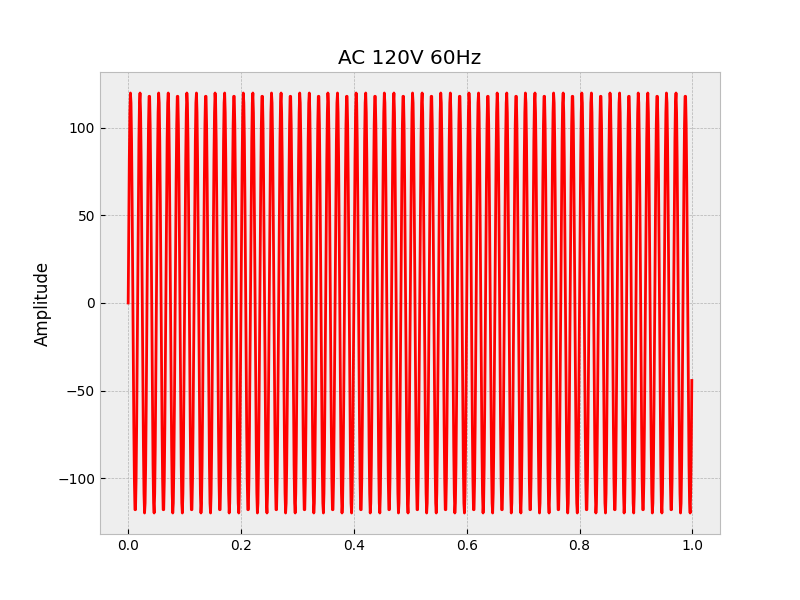

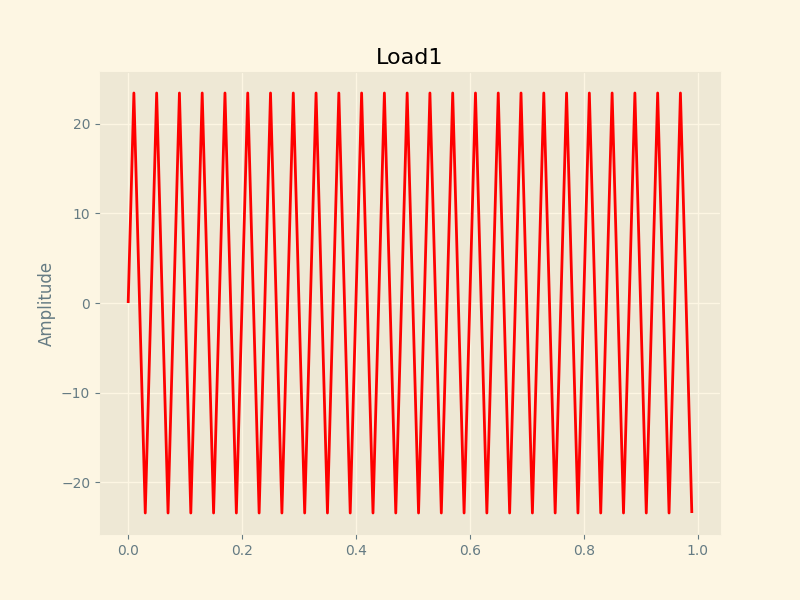

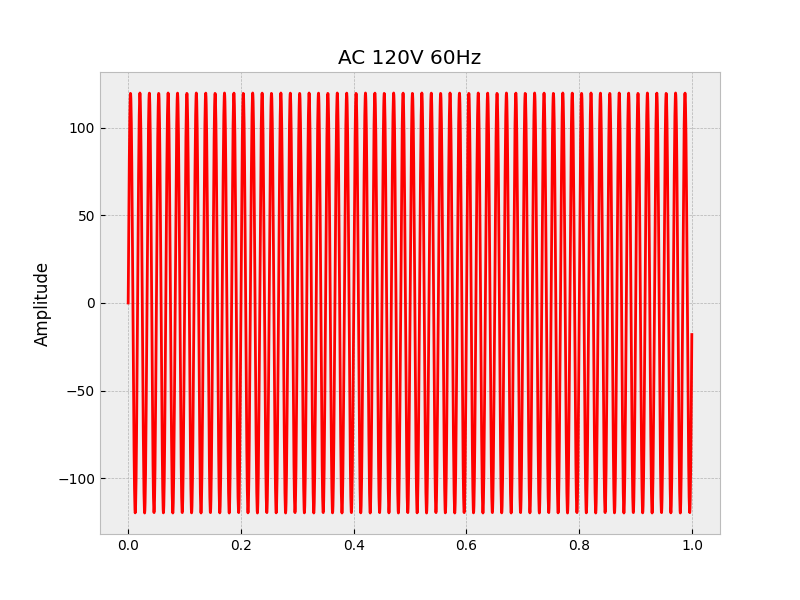

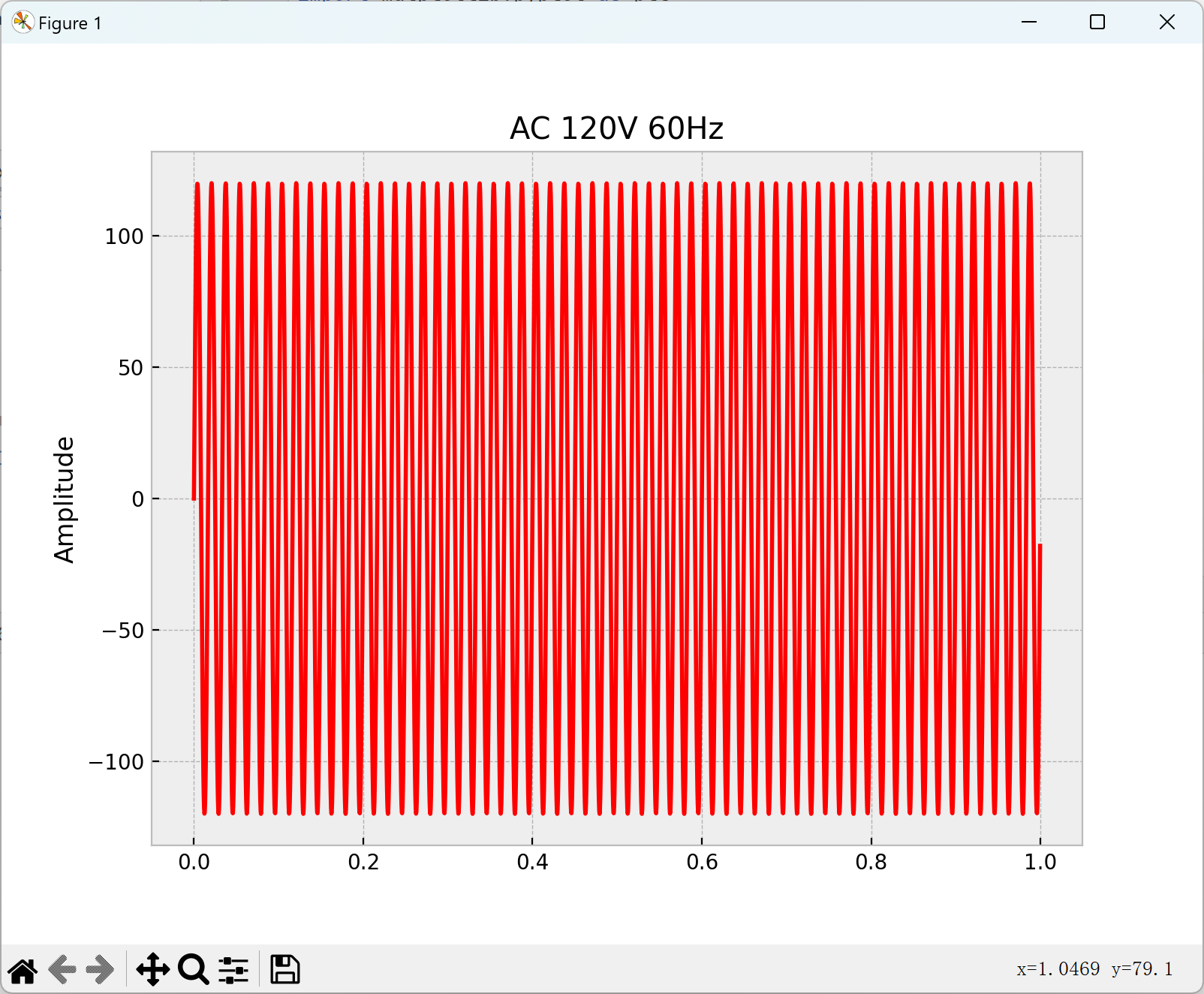

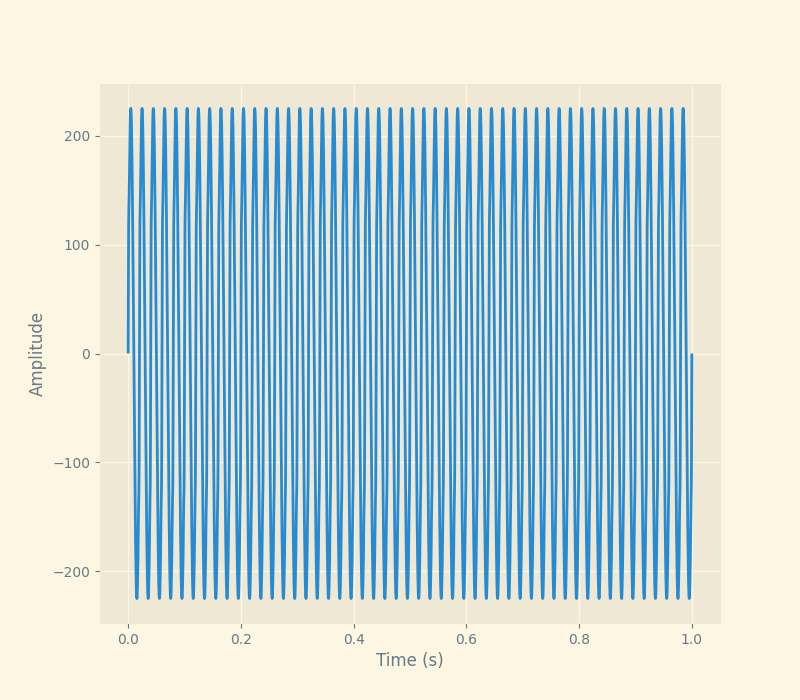

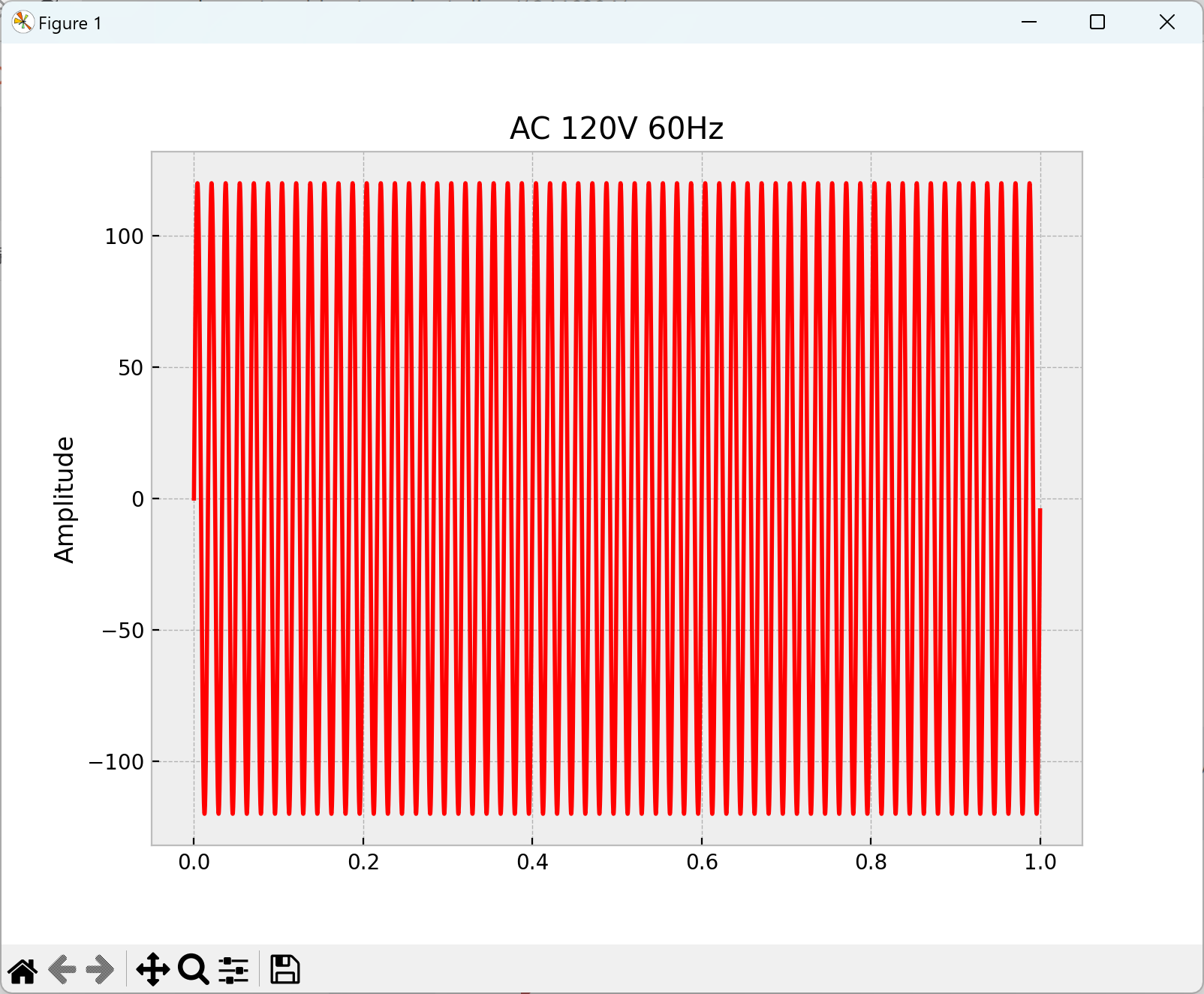

📚2 运行结果

剩余的直接去掉Python图框：

部分可视化代码：

x = 120*np.sin(2*np.pi*60* np.arange(0,1,1.0/sr))
plt.figure(figsize = (8, 6))
plt.plot(np.arange(0,1,1.0/sr), x, 'r')
plt.ylabel('Amplitude')
plt.title('AC 120V 60Hz')
plt.show()
savefig('../results/AC120_60Hz_sr2.png')
freq = (np.arange(len(fft(x)))*sr)/(len(fft(x)))
plt.figure(figsize = (12, 6))
plt.subplot(121)
plt.stem(freq, np.abs(fft(x)), 'b',markerfmt=" ", basefmt="-b")
plt.xlabel('Freq (Hz)')
plt.ylabel('FFT Amplitude |X(freq)|')
plt.xlim(0, 10)
plt.subplot(121)
plt.plot(np.arange(0,1,1.0/sr), ifft(fft(x)), 'r')
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
plt.tight_layout()
plt.show()
savefig('../results/FFT120_60Hz_sr2.png')
n_oneside = len(fft(x))//2
f_oneside = freq[:n_oneside]
X_oneside =(fft(x))[:n_oneside]/(len(fft(x))//2)
plt.subplot(122)
plt.stem(f_oneside, abs(X_oneside), 'b',markerfmt=" ", basefmt="-b")
plt.xlabel('Freq (Hz)')
plt.ylabel('Normalized FFT Amplitude |X(freq)|')
plt.tight_layout()
plt.show()
savefig('../results/NormalizedFFT120_60Hz_sr2.png')

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]熊振兴.燃料电池发电功率逆变系统的输出波形DSP控制研究[D].华南理工大学,2010.

[2]陈铭.基于DSP控制的单相并联型混合有源电力滤波器的研究[D].南昌大学,2008.DOI:10.7666/d.y1540759.

[3]程绪长.基于DSP的单相逆变器的研究[J].电子技术与软件工程, 2015(3):3.DOI:JournalArticle/5b3b91e8c095d70f007e671b.
