光伏并网逆变器低电压穿越技术研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

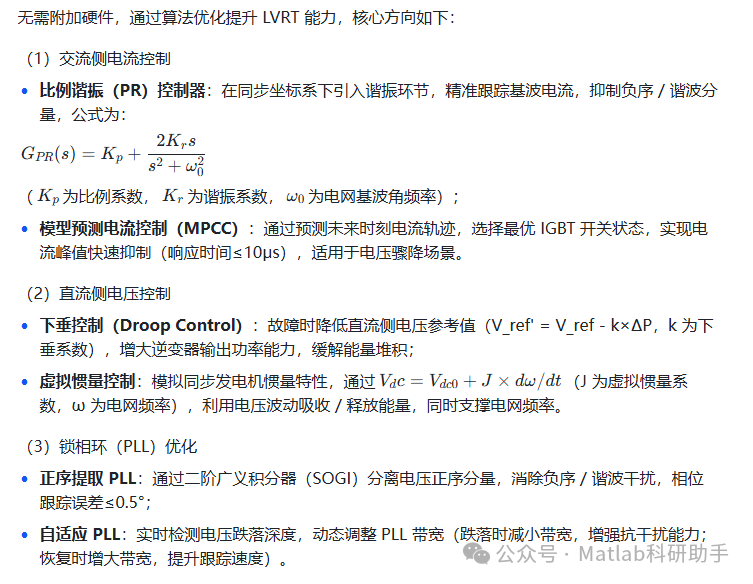

三、LVRT 关键实现技术

四、现存挑战与未来方向

1. 主要挑战

• 高电压跌落适应性：电压跌落≤10% U_N 时，现有技术仍易出现 PLL 失稳（相位误差≥5°）；

• 多逆变器并联协调：大规模光伏电站（≥100MW）中，多逆变器 LVRT 动作不同步易引发电网谐波放大；

• 成本与性能平衡：储能缓冲方案成本较传统 RCD 方案高 30% - 50%，难以大规模推广。

2. 未来发展方向

• AI 自适应控制：基于深度学习（如 LSTM 神经网络）实时预测电压跌落趋势，动态调整控制参数，提升极端故障下的鲁棒性；

• 宽禁带器件应用：采用 SiC/GaN IGBT（开关频率≥100kHz），缩短故障响应时间（≤5μs），减小电流峰值；

• 虚拟电厂（VPP）协同：将光伏逆变器 LVRT 与储能、风机等资源协同，通过 VPP 调度中心统一分配无功功率，提升电网整体抗扰动能力。

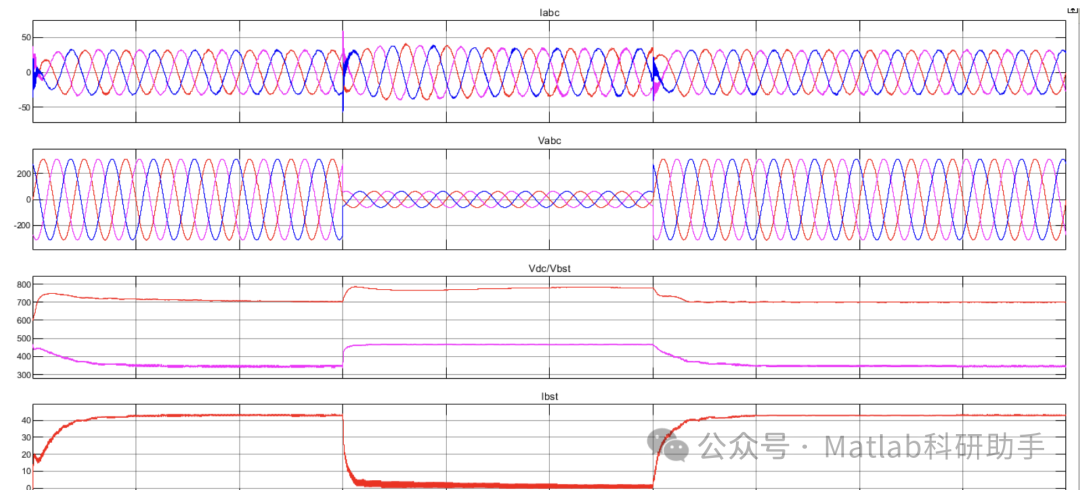

⛳️ 运行结果

🔗 参考文献

[1] 王京保,曾国宏,荆龙,等.光伏并网逆变器及其低电压穿越技术[J].低压电器, 2012(17):26-30.DOI:10.3969/j.issn.1001-5531.2012.17.006.

[2] 王京保,曾国宏,荆龙.电压不对称故障下光伏逆变器低电压穿越技术[J].电气传动, 2013, 43(12):4.DOI:10.3969/j.issn.1001-2095.2013.12.006.

[3] 王京保,曾国宏,荆龙,等.光伏并网逆变器及其低电压穿越技术[J].低压电器, 2012.DOI:CNKI:SUN:DYDQ.0.2012-17-007.
