🔥 内容介绍

永磁同步电机（PMSM）凭借其高效率、高功率密度和优良的调速性能，在工业、电动汽车和航空航天等领域得到广泛应用。精确的电机模型是实现高性能控制的基础。传统的PMSM模型通常基于理想假设，忽略了磁路饱和、空间谐波和端部效应等复杂因素，导致模型精度受限。本文旨在探讨一种基于有限元分析（FEA）得到的磁链图来建立PMSM通量链接模型的方法。通过FEA获得的精确磁链数据，能够有效捕捉电机内部复杂的磁场分布，从而显著提高模型精度，为高性能控制器设计提供更可靠的理论依据。

引言

永磁同步电机（PMSM）是一种将永磁体作为励磁源的交流电机。与传统的电励磁同步电机相比，PMSM无需励磁绕组，结构紧凑，能量转换效率高。然而，PMSM内部磁场分布复杂，尤其是在磁路饱和、转子位置变化以及电流波动等条件下，磁链与电流之间的非线性关系尤为显著。传统的解析建模方法，如d-q轴模型，通常依赖于一系列简化假设，例如线性磁路、正弦气隙磁场分布等。这些简化在一定程度上降低了模型的准确性，尤其是在电机运行于非线性区域时，模型的预测能力会大打折扣。

随着计算机技术和数值计算方法的飞速发展，有限元分析（FEA）已成为电机设计和分析的重要工具。FEA能够对电机内部的电磁场进行精确的数值计算，从而得到详细的磁场分布、磁链、转矩等关键参数。利用FEA的强大功能，可以摆脱传统解析模型的简化限制，更真实地反映电机的实际运行特性。因此，将FEA与PMSM建模相结合，利用FEA得到的磁链图来构建通量链接模型，已成为提高PMSM模型精度的一个重要研究方向。

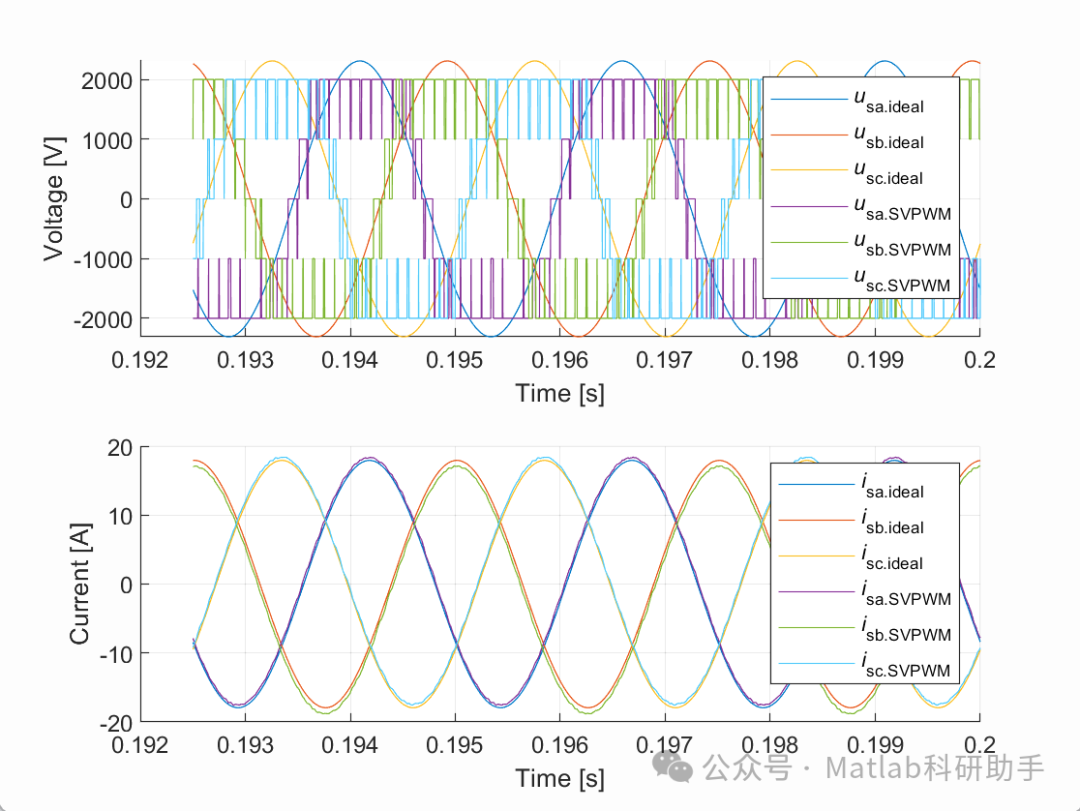

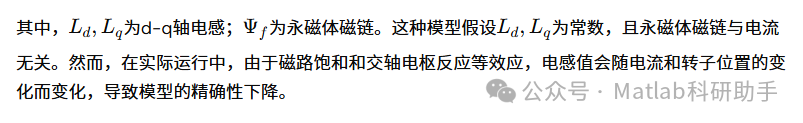

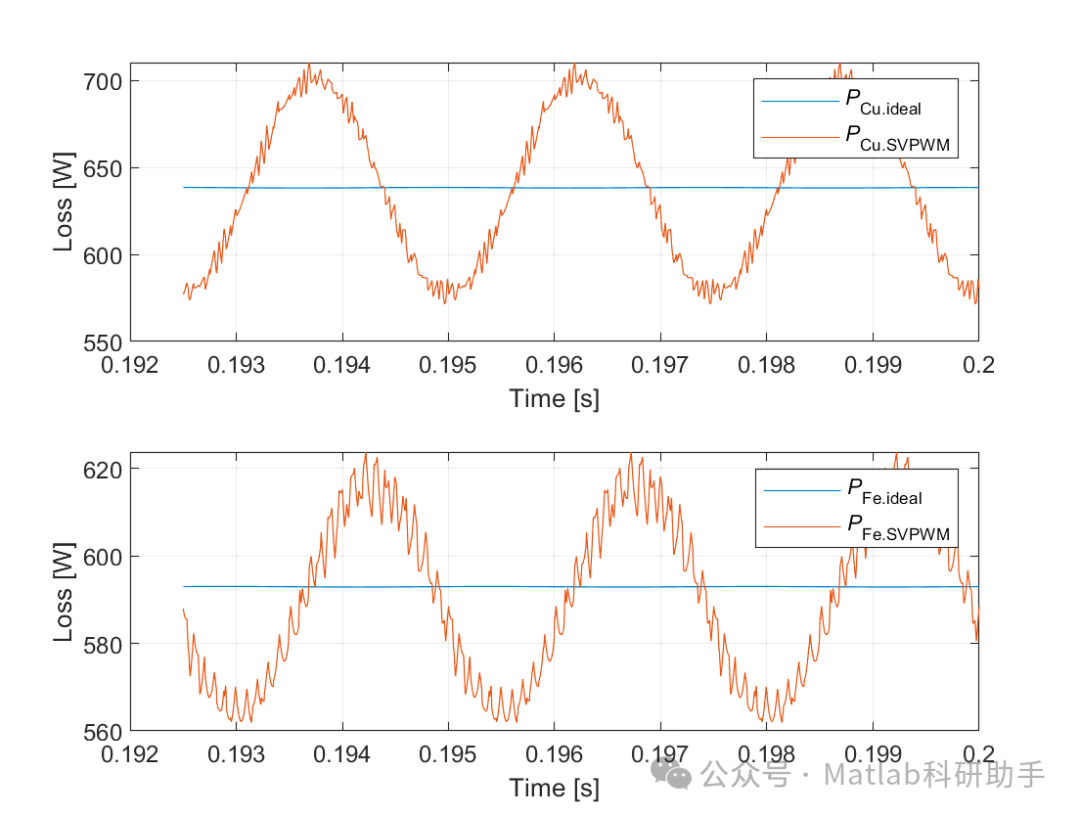

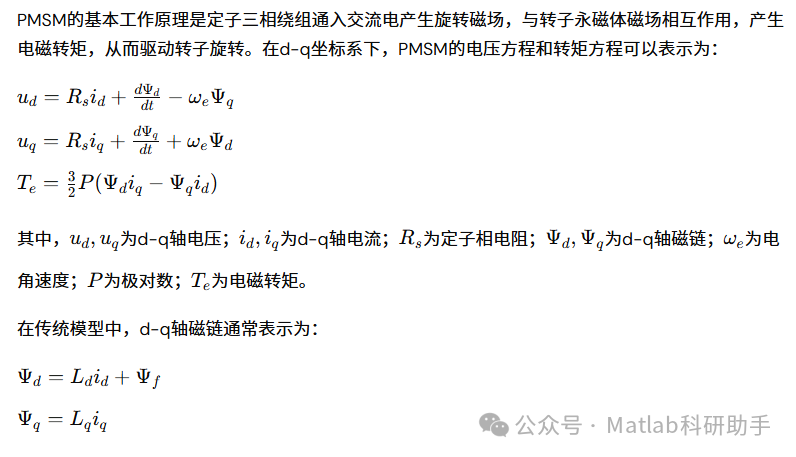

永磁同步电机基本原理与传统模型

有限元分析在PMSM建模中的应用

有限元分析（FEA）通过将复杂的电机几何结构离散化为一系列简单的单元，并对每个单元内的电磁场进行数值求解，从而获得整个电机内部的磁场分布。FEA的优势在于能够：

精确考虑电机几何结构：
FEA能够真实地反映电机定子、转子、永磁体、气隙等部分的复杂几何形状，避免了传统解析模型中对几何结构的简化。
模拟非线性磁特性：
FEA能够处理磁性材料的非线性B-H曲线，从而精确捕捉磁路饱和效应，这是传统解析方法难以实现的。
分析空间谐波效应：
FEA能够自动包含磁场中的高次谐波分量，而传统模型通常只考虑基波分量。
提供详细的场量分布：
FEA可以输出电机内部任意位置的磁场强度、磁通密度等详细信息，为后续分析提供丰富的原始数据。

在PMSM建模中，FEA可以用于计算不同电流和转子位置下的定子绕组磁链。通过在FEA模型中施加不同的d-q轴电流，并改变转子位置，可以得到一系列磁链数据。这些数据构成了磁链图，反映了磁链与电流和转子位置之间的复杂非线性关系。

基于有限元分析磁链图的通量链接模型建立

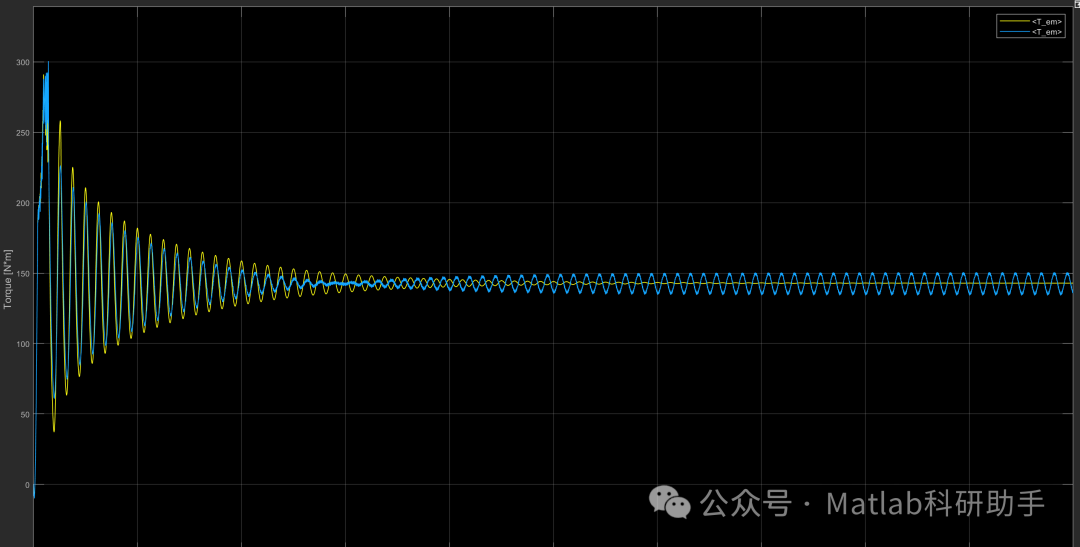

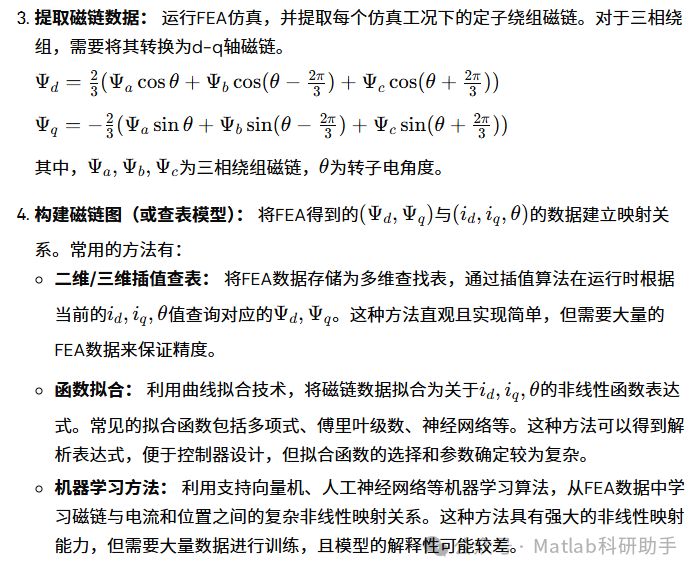

利用FEA获得的磁链数据建立PMSM通量链接模型，其核心思想是构建一个能够准确描述d-q轴磁链与d-q轴电流和转子位置之间关系的函数或查表模型。具体步骤如下：

建立FEA模型：
使用专业的FEA软件（如Ansys Maxwell, JMAG等）建立PMSM的二维或三维模型。模型应包含定子铁芯、绕组、转子铁芯、永磁体以及气隙等所有关键部件。准确定义材料属性，特别是铁磁材料的B-H曲线。
设置仿真工况：
- 电流加载：
  在FEA模型中，通过在定子绕组上施加不同的d-q轴电流组合，模拟电机在不同负载下的运行状态。通常，会在一个合理的电流范围内，以一定的步长进行扫面。
- 转子位置：
  对于凸极或磁阻不均匀的电机，磁链会随转子位置的变化而变化。因此，需要在不同转子位置下进行仿真，以捕捉转子位置对磁链的影响。

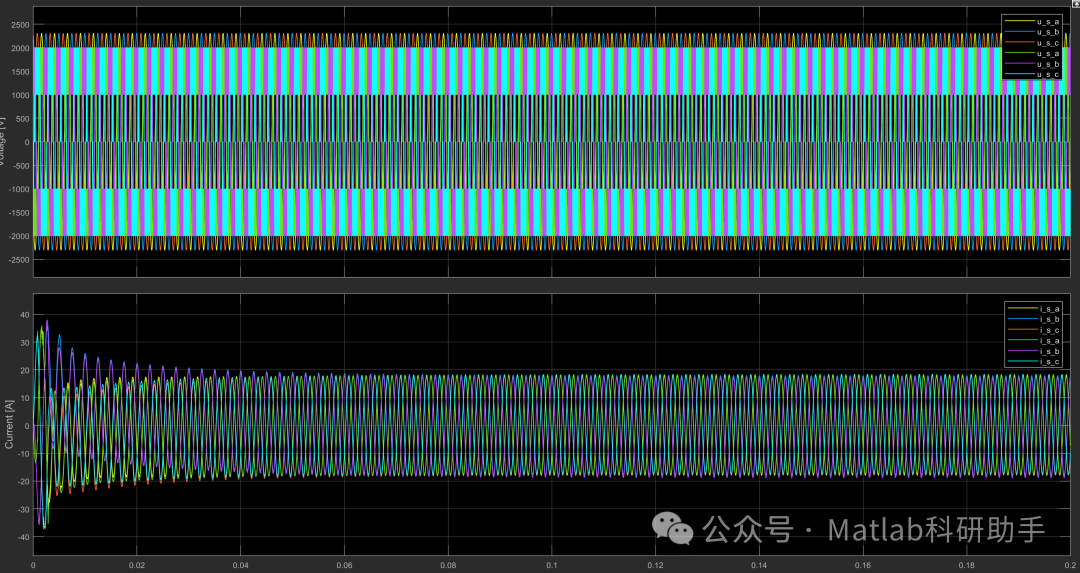

基于FEA磁链图模型的优势

高精度：
FEA能够精确捕捉磁路饱和、空间谐波、端部效应等复杂因素，因此基于FEA磁链图的模型具有更高的精度，能够更真实地反映电机的实际运行特性。
非线性特性建模：
能够有效处理磁链与电流之间的非线性关系，对于弱磁控制、高动态响应等应用具有重要意义。
考虑转子位置效应：
对于凸极或磁阻不均匀的PMSM，基于FEA磁链图的模型能够自然地考虑转子位置对磁链的影响，从而提高模型的通用性。
为高级控制算法提供基础：
更精确的电机模型是实现高性能控制的基础，如模型预测控制（MPC）、滑模控制（SMC）等。

应用与展望

基于有限元分析磁链图建立的PMSM通量链接模型，在电机控制领域具有广阔的应用前景：

高性能矢量控制：
精确的磁链模型能够提高电流环和速度环的控制精度，减小转矩脉动，提高系统的动态响应能力。
弱磁控制：
在高速运行工况下，弱磁控制是扩大电机调速范围的关键。精确的磁链模型能够优化弱磁策略，实现更宽的调速范围。
转矩预测与估计：
通过精确的磁链模型，可以更准确地预测和估计电机转矩，为转矩控制提供更可靠的依据。
无传感器控制：
基于模型进行无传感器位置估计时，模型的精度直接影响估计效果。高精度的磁链模型有助于提高无传感器控制的鲁棒性和精度。
故障诊断：
通过监测实际磁链与模型预测磁链的偏差，可以用于检测电机内部故障，如绕组短路、永磁体退磁等。

未来研究可以进一步关注以下方面：

模型降阶：
针对大规模FEA数据，研究如何进行模型降阶，在保证精度的前提下降低模型的复杂度和计算量。
实时性优化：
探索更高效的插值算法或更轻量级的神经网络模型，以满足实时控制系统的需求。
多物理场耦合：
将磁场与温度场、应力场等进行耦合分析，建立更全面的PMSM多物理场模型。
3D FEA建模：
针对端部效应、斜槽等复杂结构，采用三维FEA进行建模，进一步提高模型的精确性。

结论

本文详细阐述了基于有限元分析得到的磁链图来建立永磁同步电机通量链接模型的方法。该方法通过FEA的强大功能，精确捕捉了电机内部复杂的磁场分布和非线性磁特性，从而构建出高精度的PMSM模型。与传统简化模型相比，基于FEA磁链图的模型能够更真实地反映电机的实际运行特性，为PMSM的高性能控制提供了坚实的基础。随着计算能力的不断提升和FEA技术的日益成熟，这种建模方法将在PMSM的设计、控制和优化领域发挥越来越重要的作用。
