【永磁同步电机】基于SVPWM的三电平逆变器PMSM速度控制附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

永磁同步电机（PMSM）以其高效率、高功率密度、宽调速范围等优点，在工业伺服、电动汽车等领域得到广泛应用。随着电力电子技术的发展，多电平逆变器因其输出电压谐波含量低、开关损耗小等优势，逐渐取代传统两电平逆变器成为研究热点。本文深入探讨了基于空间矢量脉宽调制（SVPWM）的三电平逆变器驱动PMSM的速度控制系统。首先，对PMSM的数学模型、三电平逆变器拓扑结构及其工作原理进行了详细阐述。其次，重点分析了SVPWM技术在三电平逆变器中的应用，包括扇区判断、参考电压矢量分解、开关时间计算以及冗余开关矢量的选择策略。在此基础上，构建了PMSM速度控制系统，并对速度环和电流环的控制策略进行了设计。仿真结果表明，基于SVPWM的三电平逆变器PMSM速度控制系统具有良好的动静态性能，能够有效抑制电流谐波，降低转矩脉动，提高系统运行的平稳性和可靠性。

关键词

永磁同步电机（PMSM）；三电平逆变器；空间矢量脉宽调制（SVPWM）；速度控制；谐波抑制

1. 引言

永磁同步电机（PMSM）作为现代工业驱动系统的核心部件，其优异的性能在各个领域得到了广泛认可。尤其是在高精度、高动态响应的场合，PMSM的优势更加显著。然而，PMSM的高性能发挥离不开高效、精准的电力电子变换器及其控制策略。传统的两电平逆变器在驱动PMSM时，由于其输出电压只有两个电平，存在输出电压谐波含量高、dv/dt应力大、开关损耗较高等问题，限制了系统在高功率、高电压场合的应用。

为了克服两电平逆变器的不足，多电平逆变器应运而生。多电平逆变器通过将直流母线电压分解成多个电平，产生更接近正弦的交流输出电压，从而显著降低了谐波含量，减小了dv/dt应力，并降低了开关损耗。在各种多电平逆变器拓扑中，三电平逆变器因其结构相对简单、控制算法易于实现等特点，成为目前研究和应用最为广泛的多电平逆变器之一。

空间矢量脉宽调制（SVPWM）作为一种先进的PWM调制技术，以其直流电压利用率高、输出电流谐波含量低等优点，在交流电机驱动领域占据主导地位。将SVPWM技术应用于三电平逆变器，可以进一步提升PMSM驱动系统的性能。

本文旨在深入研究基于SVPWM的三电平逆变器PMSM速度控制系统。通过对系统各部分的详细分析和控制策略的设计，旨在提供一种高性能、高可靠性的PMSM驱动解决方案。

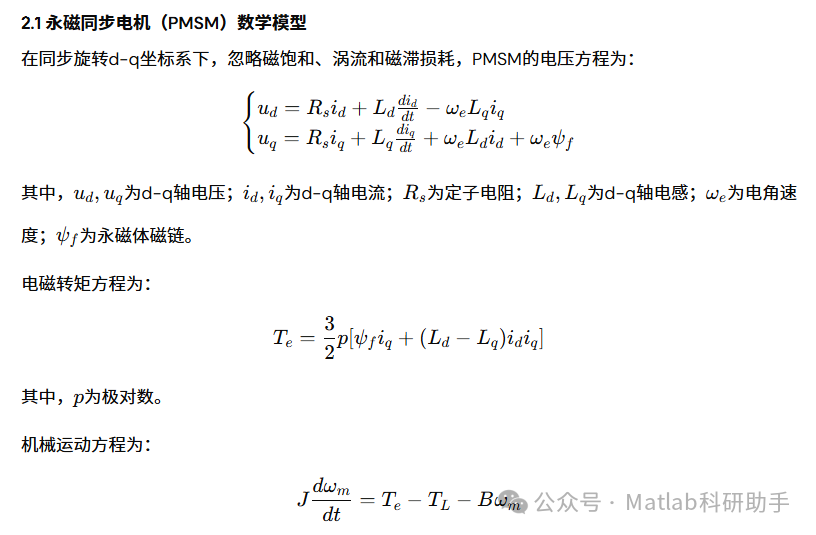

2. 永磁同步电机及三电平逆变器模型

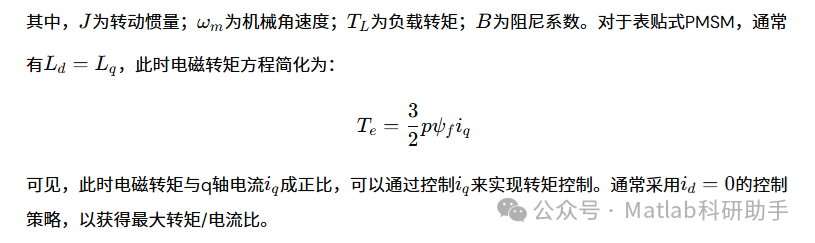

2.2 三电平逆变器拓扑结构及工作原理

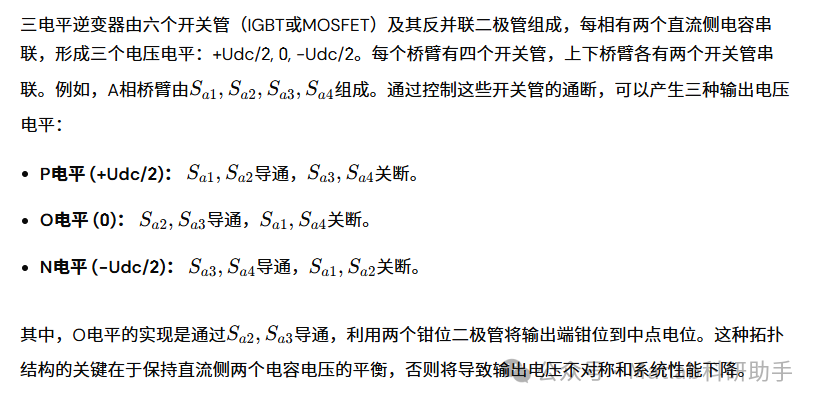

本文采用中点钳位型（NPC）三电平逆变器拓扑，其主电路如图1所示。

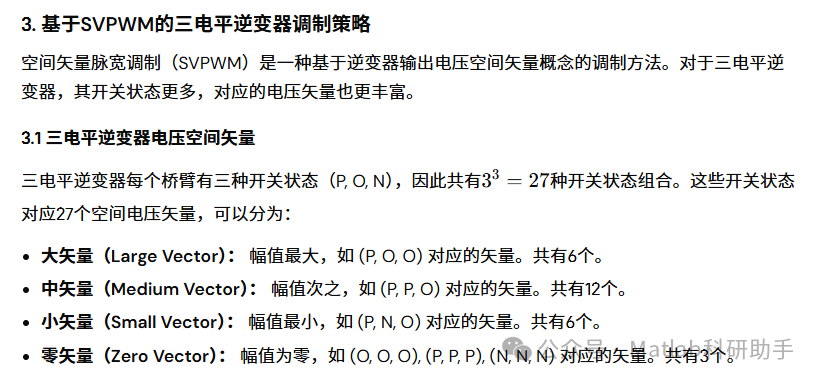

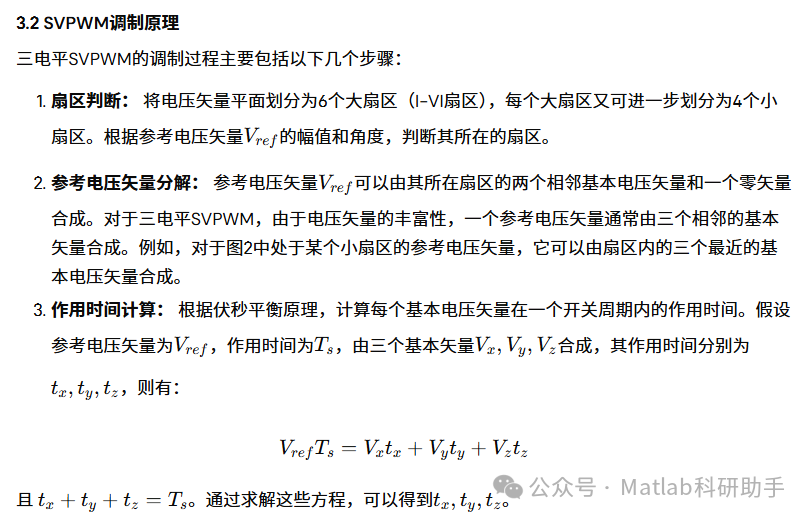

4. 冗余开关矢量的选择与中点电位平衡： 三电平逆变器存在冗余开关矢量，即不同的开关状态可能对应相同的电压矢量。例如，(P, O, O) 和 (P, O, O) 都是大矢量，但可以通过不同的开关组合实现。合理选择冗余开关矢量对于抑制中点电位波动至关重要。通常采用基于中点电位平衡的策略，即在每个开关周期内，选择能够平衡直流侧电容电压的开关矢量组合。当参考电压矢量靠近零点时，更倾向于选择那些中点电流贡献较小的开关矢量。

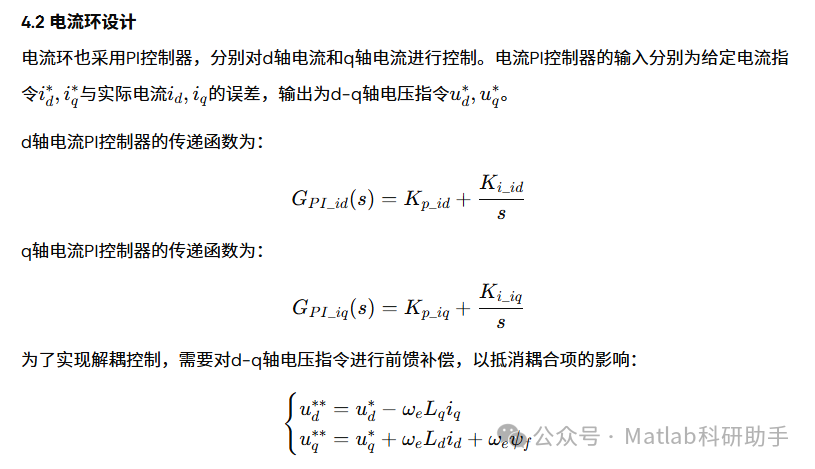

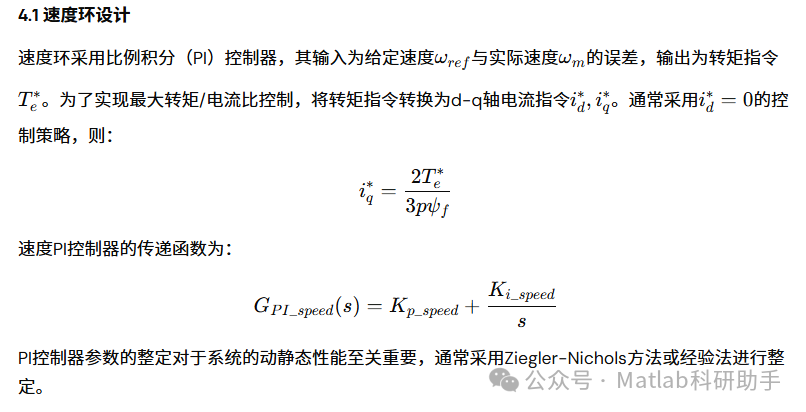

4. PMSM速度控制系统设计

5. 结论

本文深入研究了基于SVPWM的三电平逆变器PMSM速度控制系统。通过对PMSM数学模型、三电平逆变器拓扑及其SVPWM调制策略的详细分析，并设计了速度环和电流环的控制策略。仿真结果表明，该控制系统具有以下优点：

1. 优异的动静态性能：

    系统启动响应迅速，超调量小，且在负载突变时具有良好的抗扰动能力。

2. 低谐波含量：

    采用三电平逆变器结合SVPWM技术，有效抑制了输出电流谐波，提高了电源质量，降低了电机损耗。

3. 中点电位平衡：

    通过合理的冗余开关矢量选择策略，有效控制了直流侧电容中点电位波动，确保了逆变器的稳定运行。

本研究为高性能PMSM驱动系统的设计提供了理论依据和实践指导，在电动汽车、工业伺服等对驱动性能要求较高的领域具有广阔的应用前景。未来的研究方向可以包括考虑系统参数变化对控制性能的影响，以及引入更先进的智能控制算法以进一步优化系统性能。

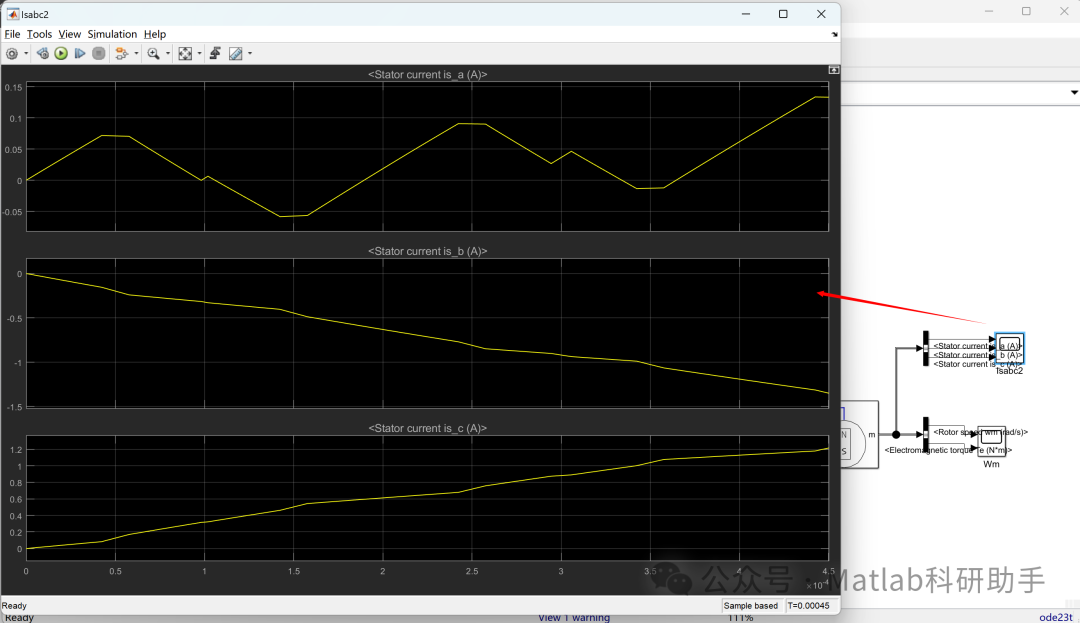

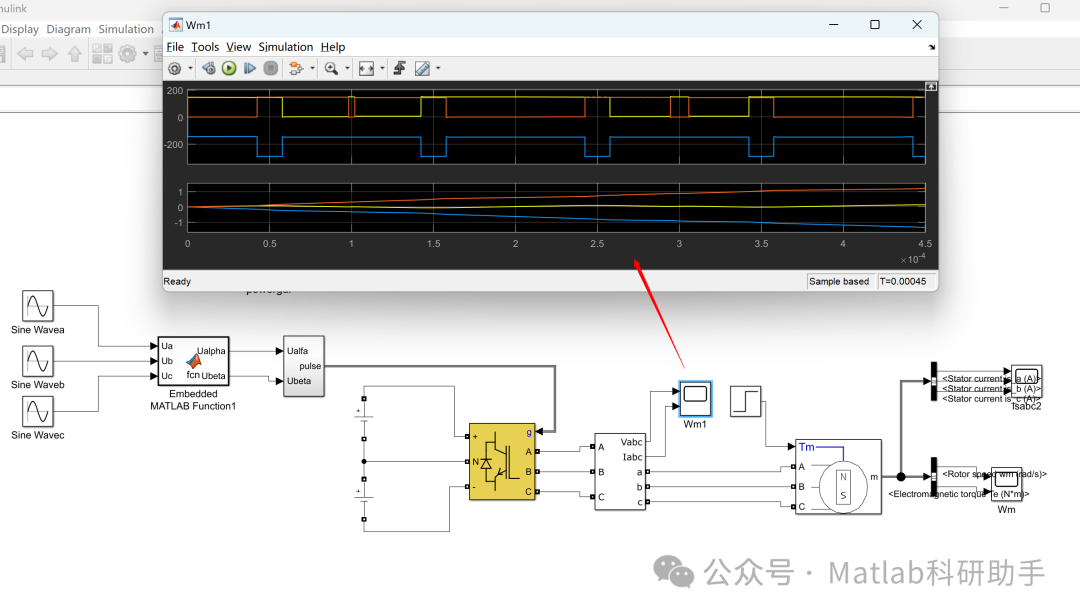

⛳️ 运行结果

🔗 参考文献

[1] 刘婷婷,谭彧,吴刚,等.基于SVPWM的高转速永磁同步电机控制系统的研究[J].电力系统保护与控制, 2009, 37(12).DOI:10.3969/j.issn.1674-3415.2009.12.003.

[2] 高延荣,舒志兵,耿宏涛.基于Matlab/Simulink的永磁同步电机(PMSM)矢量控制仿真[J].机床与液压, 2008, 36(B07):4.DOI:10.3969/j.issn.1001-3881.2008.07.097.

[3] 高延荣,舒志兵,耿宏涛.基于Matlab/Simulink的永磁同步电机(PMSM)矢量控制仿真[J].机床与液压, 2008.DOI:JournalArticle/5aece20bc095d710d4058ada.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
