🔥 内容介绍

永磁同步电机（PMSM）凭借其高功率密度、高效率、宽调速范围和良好的动态响应等优点，在工业生产、电动汽车、航空航天等领域得到广泛应用。然而，PMSM的强耦合、非线性特性给其精确控制带来了挑战。矢量控制（Field-Oriented Control, FOC）作为一种先进的控制策略，通过将定子电流解耦为励磁分量和转矩分量，实现了对PMSM转矩和磁链的独立控制，从而极大地提升了PMSM的控制性能。本文旨在深入研究PMSM矢量控制在速度控制方面的应用，探讨其基本原理、控制策略、实现方法以及性能优化，以期为PMSM的高性能运行提供理论依据和技术支持。

引言

随着电力电子技术、微处理器技术和控制理论的飞速发展，交流电机调速系统取得了长足进步。其中，永磁同步电机（PMSM）以其独特的优势，逐渐取代传统的直流电机和异步电机，成为高性能伺服系统的主流选择。PMSM的转子采用永磁体励磁，无需励磁电流，从而减少了损耗，提高了效率。同时，PMSM具有结构简单、体积小、惯量小、可靠性高等特点，使其在对动态响应和控制精度要求较高的场合具有无可比拟的优势。

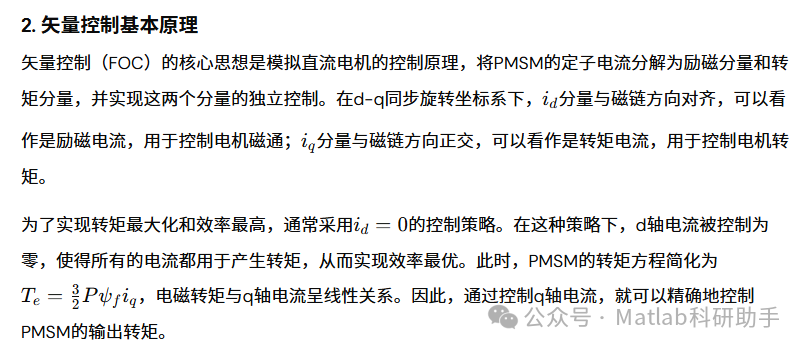

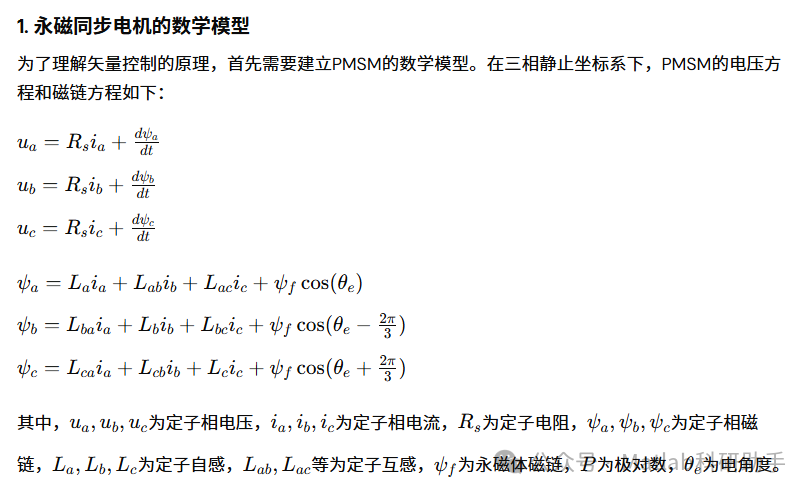

然而，PMSM的控制是一个复杂的问题。由于其数学模型是一个多变量、强耦合、非线性的系统，直接对其进行控制难以获得理想的性能。为了解决这一问题，矢量控制技术应运而生。矢量控制的核心思想是将交流电机的控制类比于直流电机，通过坐标变换将定子电流分解为产生磁场和产生转矩的两个正交分量，从而实现磁场和转矩的独立控制，极大地简化了控制难度。本文将详细阐述PMSM矢量控制在速度控制中的应用，并对其关键技术进行深入探讨。

3. 矢量控制在速度控制中的应用

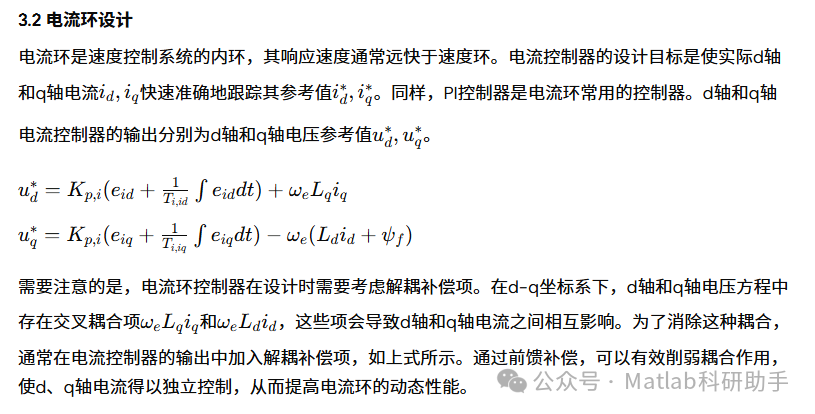

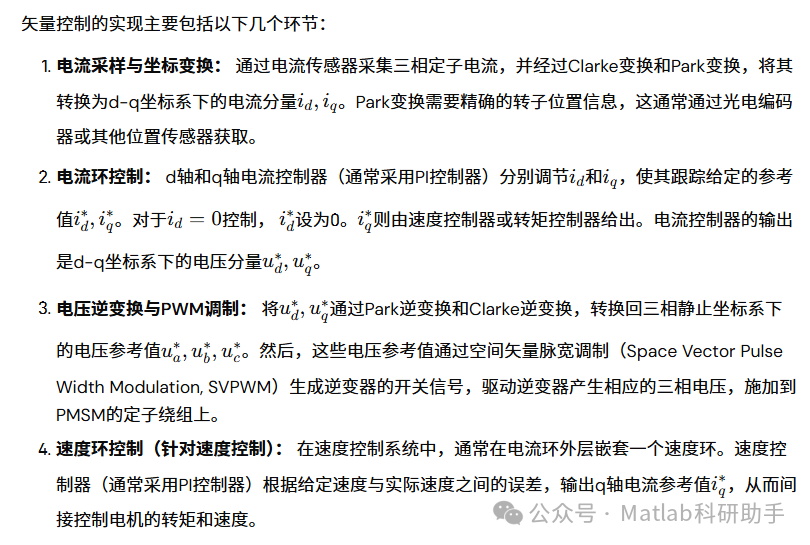

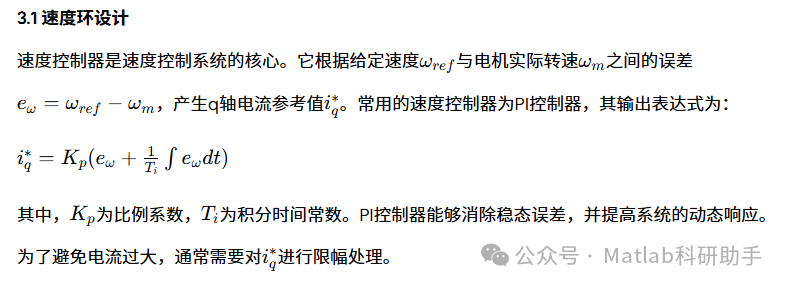

在PMSM的速度控制系统中，矢量控制通常采用双闭环结构，即电流环嵌套速度环。这种结构能够有效地实现对电机速度的精确控制，并具有良好的动态响应。

3.3 坐标变换与PWM调制

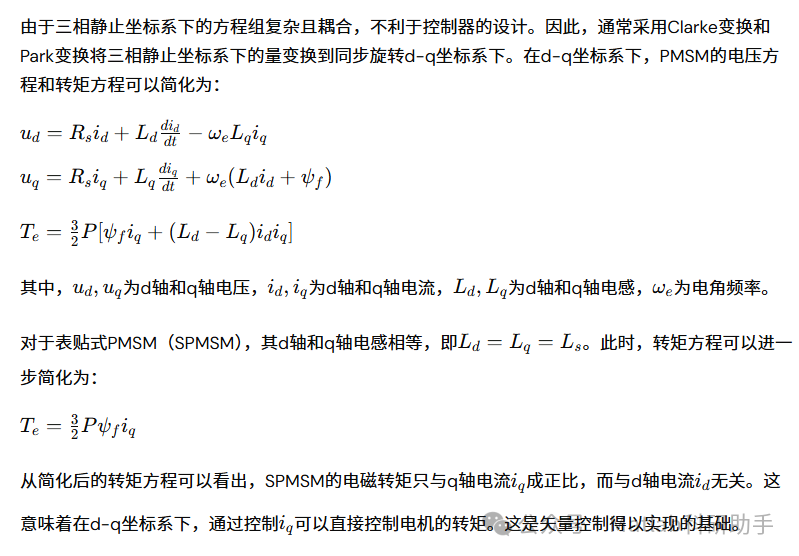

Park变换和Clarke变换是矢量控制的关键环节。Park变换将三相静止坐标系下的电流变换到同步旋转d-q坐标系，需要精确的转子位置信息。转子位置通常由绝对式编码器、增量式编码器或旋转变压器等传感器获取。准确的位置信息是实现矢量控制的前提。

SVPWM是目前广泛应用于逆变器控制的PWM调制技术。它通过选择合适的空间电压矢量合成所需的参考电压矢量，具有较高的直流电压利用率和较低的谐波含量，能够有效提高电机运行效率和降低损耗。

4. 矢量控制的性能优化

为了进一步提升PMSM矢量控制的速度控制性能，可以从以下几个方面进行优化：

参数辨识：
PMSM的电机参数，如定子电阻、d轴/q轴电感、永磁体磁链等，会随着温度和运行工况的变化而发生漂移。准确的电机参数是矢量控制性能的基础。在线参数辨识技术可以在电机运行过程中实时估计参数，从而提高控制器的鲁棒性。
高级控制算法：
除了传统的PI控制器，还可以引入更高级的控制算法，如滑模控制（Sliding Mode Control, SMC）、自适应控制、模型预测控制（Model Predictive Control, MPC）等。这些控制算法能够更好地应对系统不确定性和外部扰动，进一步提高控制精度和动态响应。
- 滑模控制：
  滑模控制对模型参数变化和外部扰动不敏感，具有较强的鲁棒性。然而，其主要缺点是可能存在抖振现象，需要通过改进滑模面设计或采用模糊滑模控制等方法来抑制。
- 自适应控制：
  自适应控制能够根据系统运行状态自动调整控制器参数，适用于参数时变的系统。
- 模型预测控制：
  MPC利用系统的数学模型，预测未来一段时间内的系统输出，并通过优化求解得到最优控制量。MPC具有响应快、鲁棒性强、可以处理多变量约束等优点，但计算量相对较大。
弱磁控制：
在高速运行时，为了克服反电动势增大导致的电压极限，需要采用弱磁控制。通过调节d轴电流，使电机磁链减弱，从而拓展调速范围。弱磁控制需要合理分配d轴和q轴电流，以在满足电压限制的同时，尽可能地输出转矩。
无传感器控制：
在某些应用场合，由于成本、体积或可靠性等因素，不适合安装位置传感器。无传感器控制技术通过观测电机的电压和电流，估计转子位置和速度。常用的无传感器控制方法包括观测器法（如扩展卡尔曼滤波器、滑模观测器）、高频注入法等。无传感器控制可以有效降低系统成本和复杂度，但其在低速和启动阶段的性能仍面临挑战。

5. 结论与展望

永磁同步电机矢量控制技术在速度控制领域取得了显著成就，极大地提升了PMSM的控制性能。通过将复杂的交流电机控制问题转化为相对简单的直流电机控制问题，矢量控制实现了对PMSM转矩和磁链的精确独立控制，使其在各种高性能应用中发挥了关键作用。

尽管矢量控制已经相当成熟，但随着工业需求的不断提升，对其性能的优化和拓展仍是未来的研究方向。未来，我们可以期待在以下方面取得突破：

更鲁棒的参数辨识和自适应控制算法：
提高控制器对电机参数变化和外部扰动的适应能力，确保在各种工况下都能保持高性能。
更先进的无传感器控制技术：
进一步提高无传感器控制在全速度范围内的控制精度和鲁棒性，特别是解决低速和启动阶段的难题。
多目标优化控制：
在追求速度控制精度的同时，兼顾效率、噪声、振动等多个性能指标，实现PMSM系统的综合优化。
与人工智能技术的融合：
将人工智能、机器学习等技术应用于PMSM的控制，通过数据驱动的方式实现更智能、更优化的控制策略，例如利用神经网络进行参数辨识、状态估计和故障诊断。

总之，PMSM矢量控制是现代电机控制领域的重要组成部分，其在速度控制方面的研究和应用具有广阔的前景。随着技术的不断进步，PMSM必将在更多领域展现出其卓越的性能，为工业自动化和新能源产业的发展注入强劲动力。
