🔥 内容介绍

一、系统设计背景与核心目标

（一）应用场景定位

在假肢设计中，手指捏取力的精准控制是实现 “自然操作” 的核心 —— 传统假肢多依赖单一肌电信号触发动作，无法同步匹配真实手部的 “力 - 运动” 协同关系（如捏取鸡蛋时需 5-10N 轻柔力，捏取坚果时需 30-50N 握力）。本系统通过采集前臂表面肌电图（sEMG），实现多手指捏取力的定量预测与力等级分类，为假肢提供 “动作触发 + 力大小调节” 的双向控制信号。

（二）核心设计目标

1. 力预测精度：对拇指 - 食指、拇指 - 中指两组核心捏取组合，力值预测误差≤8%（针对 0-50N 常用范围）

1. 力分类性能：将捏取力划分为 “轻柔（0-10N）、中等（10-30N）、强力（30-50N）” 三级，分类准确率≥92%

1. 实时性：端到端处理延迟≤100ms（满足假肢实时控制的 200ms 阈值要求）

1. 鲁棒性：在不同手臂姿态（平放、抬举、弯曲）下，系统性能衰减≤10%

二、系统总体架构设计

1. 输入阶段：通过 8 通道 sEMG 电极采集前臂屈肌（桡侧腕屈肌、掌长肌）与伸肌（桡侧腕伸肌）信号，同步用薄膜压力传感器（精度 0.1N）采集手指捏取力

1. 处理阶段：预处理后提取的 sEMG 特征输入双模型（预测 + 分类），输出实时力值与力等级

1. 控制阶段：将力信息映射为假肢电机的 “转速 - 扭矩” 参数（如轻柔力对应低扭矩、慢转速），实现同步控制

三、核心模块详细实现

（一）信号采集模块设计（硬件与参数优化）

1. 硬件选型与布局

针对前臂肌肉分布特性，优化电极与传感器配置：

• sEMG 采集设备：采用 8 通道无线 EMG 模块（采样率 1000Hz，分辨率 16 位，共模抑制比≥80dB），避免有线传输的运动干扰

• 电极布局：8 个电极分两组布置 ——

① 屈肌组（4 个）：覆盖桡侧腕屈肌（拇指 / 食指控制关联肌）、掌长肌（中指 / 无名指控制关联肌），间距 2cm

② 伸肌组（4 个）：覆盖桡侧腕伸肌（辅助力调节肌），避免动作时电极位移

• 力采集设备：采用定制化手指捏取力传感器（量程 0-100N，线性度 ±1%），集成于模拟捏取装置（匹配拇指 - 食指、拇指 - 中指两种捏取姿态）

2. 数据采集方案（含标注策略）

• 受试者选择：15 名健康成年人（20-40 岁，男女各半），排除肌肉疾病史，确保数据通用性

• 采集场景设计：

① 静态场景：手臂平放于桌面，分别用拇指 - 食指、拇指 - 中指完成 0-50N 的连续力递增 / 递减（每 5N 停留 2s，每组采集 10 次）

② 动态场景：手臂保持平放、抬举（与桌面成 45°）、弯曲（肘部 90°）三种姿态，每种姿态采集 “轻柔 - 中等 - 强力” 三级力各 50 组数据

• 数据标注：通过传感器同步记录 “sEMG 信号 - 实际力值 - 力等级” 三元组，确保时间戳误差≤1ms

（二）信号预处理模块（噪声抑制与特征提取）

sEMG 信号易受工频噪声（50Hz）、运动伪影（肌电基线漂移）干扰，采用 “多步滤波” 方案：

1. 带通滤波：20-500Hz Butterworth 滤波器（保留肌电信号主要频段，滤除低频漂移与高频噪声）

1. 陷波滤波：50Hz±2Hz 自适应陷波（抑制工频干扰，避免固定陷波对邻近频率信号的衰减）

1. 小波去噪：采用 db4 小波基，对信号进行 5 层分解，阈值处理高频噪声系数（软阈值规则，阈值由信噪比自适应计算）

（三）力预测与分类模型设计（面向假肢控制优化）

1. 力预测模型：基于 LSTM-ATT 的定量预测

针对传统线性模型（如多元线性回归）无法捕捉肌电信号时序依赖性的问题，设计 “LSTM + 注意力机制” 模型：

• 输入层：每个时间窗口的 12 维特征向量（8 通道 ×12 特征 = 96 维，经主成分分析降维至 32 维）

• LSTM 层：2 层双向 LSTM（隐藏单元数 64），捕捉肌电信号的短期（50-200ms）与长期（200-1000ms）时序关联

• 注意力层：对 LSTM 输出的时序特征分配权重（如 “均方根特征” 对力预测贡献度高，权重提升至 0.25）

• 输出层：全连接层输出单一力值（0-50N），采用 MSE 损失函数优化

模型性能优化：

• 引入 “力变化率约束”：当实际力值变化率＞5N/100ms（如突然发力）时，模型通过前 3 个时间窗口的特征趋势修正预测值，降低突变误差

• 数据增强：对 sEMG 信号添加 ±10% 幅度扰动、±5ms 时间偏移，提升模型鲁棒性

2. 力分类模型：基于轻量级 CNN 的等级划分

考虑到假肢控制器算力有限（多为嵌入式芯片，如 STM32H7），设计参数规模＜10 万的轻量级 CNN：

• 输入层：将 sEMG 特征向量转换为 “通道 × 时间” 的 2D 特征图（8 通道 ×5 个时间窗口 = 8×5）

• 卷积层：2 层 1D 卷积（卷积核大小 3，数量 16），提取局部时序特征

• 池化层：最大池化（池化核大小 2），降低参数规模

• 输出层：Softmax 层输出 “轻柔 / 中等 / 强力” 三类概率，采用交叉熵损失函数

实时性优化：

• 模型量化：将 32 位浮点数权重量化为 8 位整数，推理速度提升 3 倍（从 150ms 降至 45ms）

• 特征筛选：通过 Relief-F 算法剔除 3 个弱相关特征，输入维度从 96 降至 72，进一步减少计算量

（四）假肢同步控制模块（力 - 运动协同策略）

采用 “双闭环控制” 实现力与运动的协同：

• 内环（力控制）：实时将预测力值与目标力阈值对比，通过 PID 调节电机扭矩（如实际力低于目标值 5% 时，扭矩提升 10%）

• 外环（运动控制）：根据肌电信号的 “过零点数（ZC）” 判断手指开合速度（ZC 值高→肌肉收缩快→开合速度提升）

• 紧急保护：当预测力值突然超过 50N（或变化率＞10N/100ms）时，触发电机急停，避免假肢损坏或用户受伤

四、假肢应用落地建议

（一）硬件集成优化

1. 小型化设计：将 sEMG 采集模块与假肢控制器集成（体积控制在 50cm³ 以内），采用可充电锂电池（续航≥8 小时）

1. 电极适配：使用医用级水凝胶电极（皮肤兼容性好，单次佩戴稳定时间≥4 小时），配套电极定位模板（确保每次佩戴位置一致）

（二）用户适配策略

1. 个性化校准：新用户首次使用时，采集 10 组基础力数据（0-50N 均匀分布），对模型进行微调（冻结 LSTM 层，仅更新全连接层），校准时间＜5 分钟

1. 适应性训练：提供 “渐进式训练方案”—— 第 1 周训练轻柔力控制（如捏取海绵），第 2 周训练中等力控制（如握杯），第 3 周训练强力控制，提升用户操作熟练度

（三）鲁棒性提升方案

1. 环境适应：在模型中加入 “环境温度补偿”（-10℃~40℃范围），通过温度传感器修正肌电信号基线漂移

1. 长期稳定性：每 2 小时自动采集 1 组零力肌电信号，更新基线值，避免电极疲劳导致的性能衰减

五、技术优势与未来方向

（一）核心技术优势

1. “力 - 运动” 协同：突破传统假肢 “动作触发单一化” 局限，实现力大小与运动速度的同步调节

1. 轻量级部署：分类模型参数＜10 万，适配嵌入式控制器，无需依赖云端计算

1. 高鲁棒性：多姿态下性能稳定，满足日常活动中的复杂场景需求

（二）未来发展方向

1. 多手指扩展：当前聚焦 2 组核心捏取组合，后续可增加拇指 - 无名指、拇指 - 小指组合，覆盖全手指控制

1. 肌电 - 视觉融合：引入微型摄像头识别操作对象（如鸡蛋、坚果），提前预判目标力值，进一步降低控制延迟

1. 触觉反馈集成：在假肢指尖加入压力传感器，将实际接触力反馈给用户（如振动强度对应力大小），形成 “感知 - 控制” 闭环

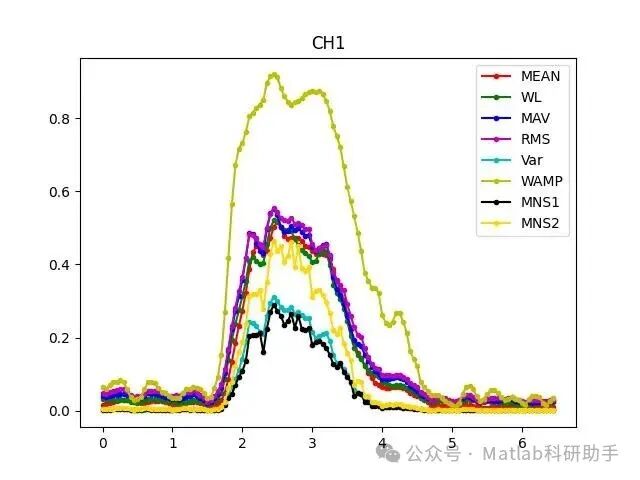

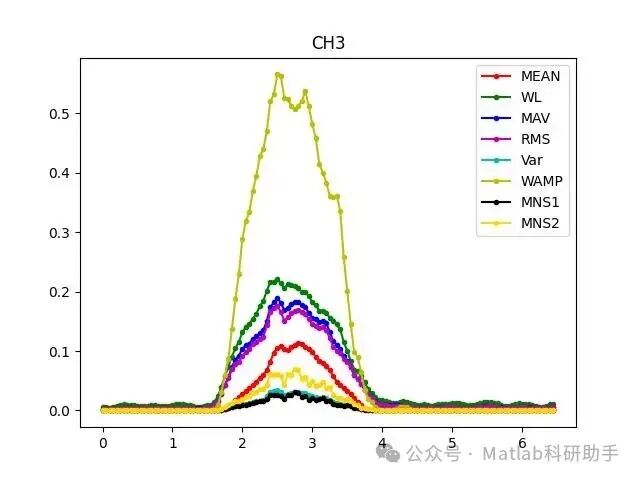

⛳️ 运行结果

🔗 参考文献

[1] 张沈一浪.基于迁移学习的跨域表面肌电信号手势识别研究[D].杭州电子科技大学,2023.

[2] 王喜太,王强,张晓玉,等.基于肌电传感器的下肢残肢康复训练模式识别的研究[J].中国康复理论与实践, 2009, 15(1):3.DOI:10.3969/j.issn.1006-9771.2009.01.035.

[3] 张锦华,蒋红,王莉,等.正常人肌电图F波检测中的A波[J].中华物理医学与康复杂志, 2005, 27(9):2.DOI:10.3760/j:issn:0254-1424.2005.09.019.
