【永磁同步电机的矢量控制】使用永磁同步电机在转子参考框架中的模型、速度控制回路来调节速度研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、转子参考框架（d-q 坐标系）下的 PMSM 数学模型

转子参考框架（即 d-q 同步旋转坐标系）通过坐标变换实现 PMSM 模型的解耦与简化，是矢量控制的核心理论基础。该坐标系中，d 轴与转子永磁体磁通方向对齐，q 轴与 d 轴正交且沿转矩产生方向，随转子同步旋转。

1.1 模型构建前提与坐标变换

PMSM 具有多变量、强耦合的非线性特性，三相静止坐标系（a-b-c）下的模型因电感参数随转子位置变化而难以直接用于控制设计。需通过两步坐标变换实现简化：

• Clark 变换：将三相电流（iₐ,iᵦ,iᵧ）转换为两相静止坐标系（α-β）的电流分量（iₐ,iᵦ），消除三相耦合；

• Park 变换：基于转子位置角 θₑ，将 α-β 坐标系量转换为 d-q 坐标系量，使旋转变量转化为直流量。

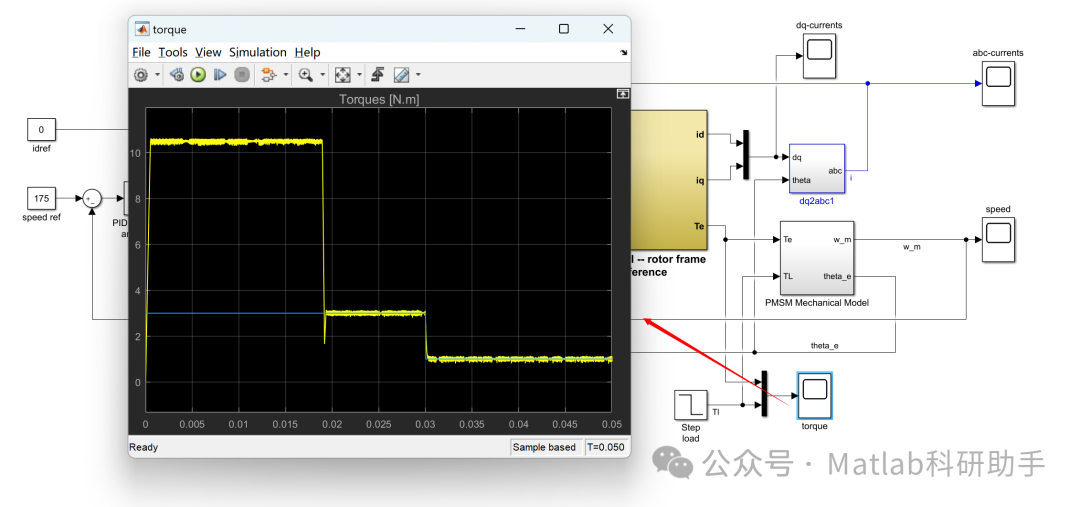

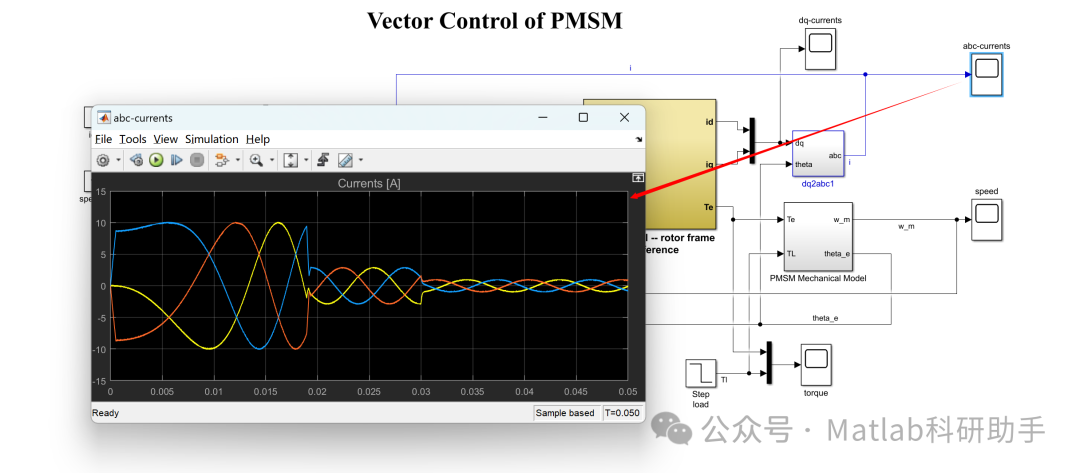

⛳️ 运行结果

🔗 参考文献

[1] 王春民,嵇艳鞠,栾卉,等.MATLAB/SIMULINK永磁同步电机矢量控制系统仿真[J].吉林大学学报(信息科学版), 2009, 27(1):17.DOI:10.3969/j.issn.1671-5896.2009.01.004.

[2] 陈高,杨家强.基于TMS320F28335的永磁同步电机数字化矢量控制器设计[J].机电工程, 2011, 28(9):5.DOI:CNKI:SUN:JDGC.0.2011-09-016.

[3] 翟程远.永磁同步电机矢量控制的研究与应用[D].上海交通大学,2013.

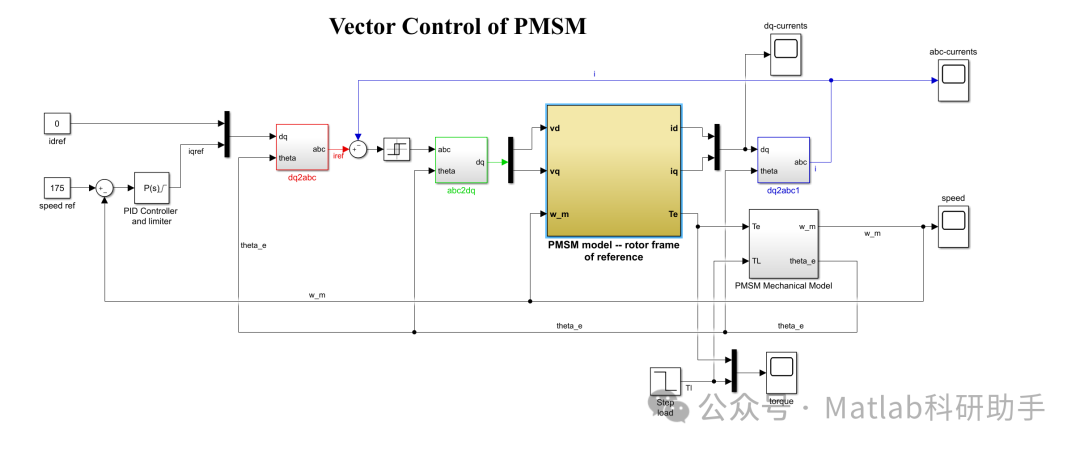

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除

 👇 关注我领取海量matlab电子书和数学建模资料
