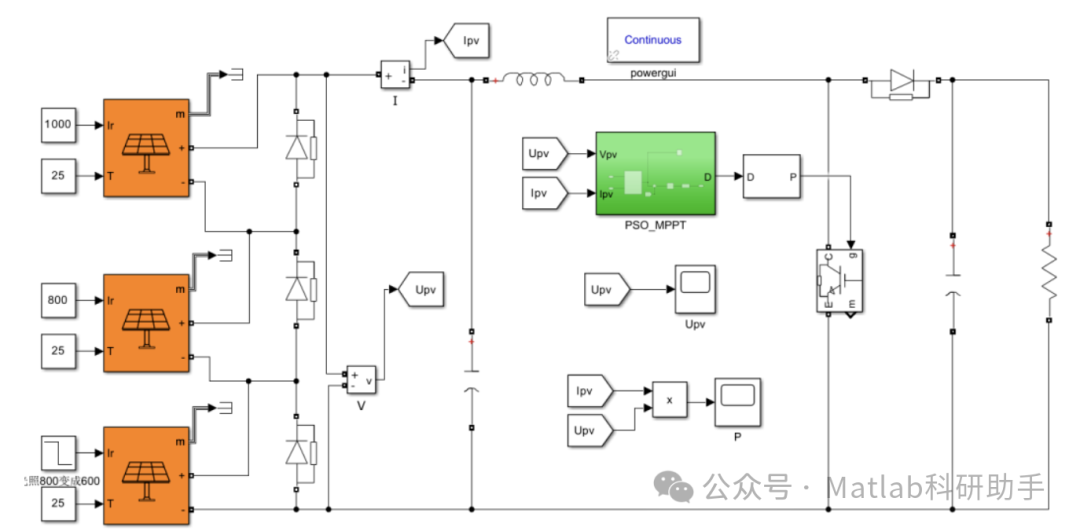

考虑局部遮阴的光伏PSO-MPPT控制模型附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与核心问题

1.1 研究背景

光伏系统的最大功率点跟踪（MPPT）技术是提升发电效率的核心手段，传统扰动观察法（P&O）、增量电导法（INC）在均匀光照下可实现稳定跟踪，但实际应用中局部遮阴现象（如建筑物遮挡、树木阴影、灰尘覆盖）普遍存在，导致光伏阵列输出特性发生显著变化 —— 功率 - 电压（P-V）曲线出现多峰值特性（含 1 个全局最大功率点与多个局部最大功率点），传统 MPPT 算法易陷入局部最优，造成 20%-40% 的功率损失。

粒子群优化（PSO）算法因全局搜索能力强、收敛速度快、对复杂多峰值函数适应性好的优势，成为解决局部遮阴下 MPPT 问题的理想方案。构建考虑局部遮阴的光伏 PSO-MPPT 控制模型，可突破传统算法的局限性，为分布式光伏、屋顶光伏等易受遮阴影响的场景提供高效跟踪策略。

1.2 核心问题界定

（1）局部遮阴下的光伏输出特性

局部遮阴导致光伏阵列各组件光照强度不均，串联支路中遮阴组件成为 “反向负载”，引发热斑效应与 P-V 曲线多峰值现象，其输出特性呈现三大特征：

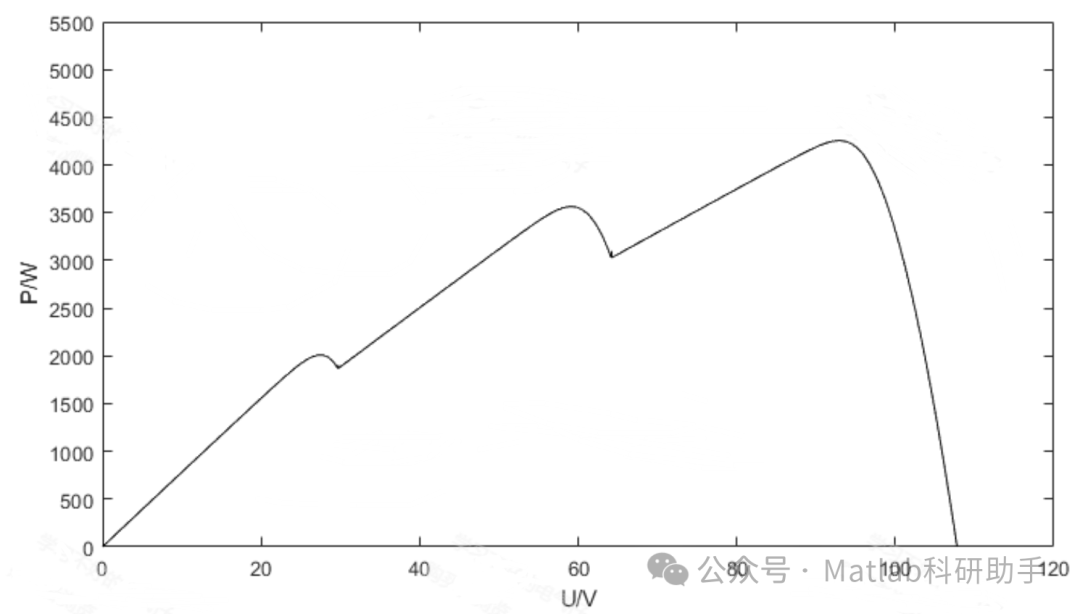

1. 多峰值分布：随电压升高，功率先上升至局部峰值、下降后再上升至全局峰值，如 3 块组件串联的阵列在 2 块遮阴时，P-V 曲线会出现 2 个局部峰值与 1 个全局峰值；

1. 峰值差异显著：全局最大功率点（GMPP）与局部最大功率点（LMPP）的功率差值可达 15%-30%，传统算法难以区分；

1. 动态特性复杂：遮阴面积、位置变化会导致峰值数量与位置实时变动，需算法具备动态跟踪能力。

（2）PSO-MPPT 控制的核心诉求

针对上述特性，控制模型需实现三重目标：一是全局寻优能力，精准识别并跟踪 GMPP，避免陷入 LMPP；二是动态响应速度，遮阴条件变化时，快速调整跟踪方向，减少功率波动；三是稳态稳定性，稳定跟踪 GMPP 时，输出功率波动幅度控制在 2% 以内，避免频繁调节导致的损耗。

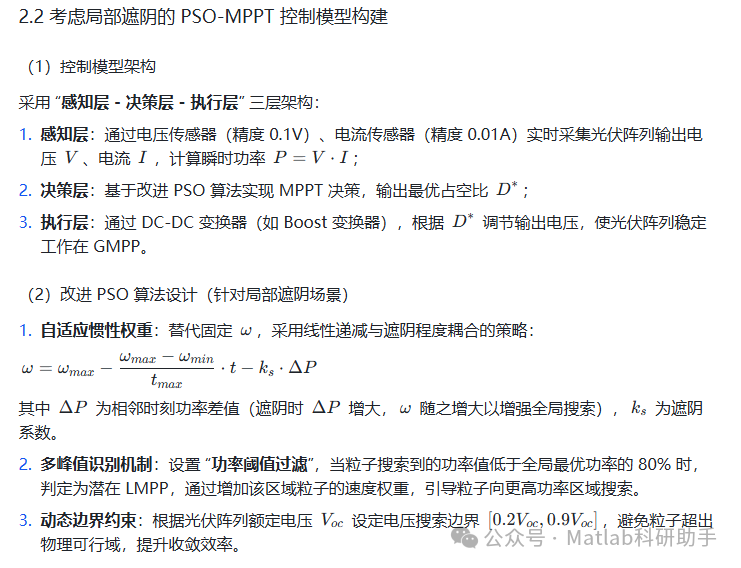

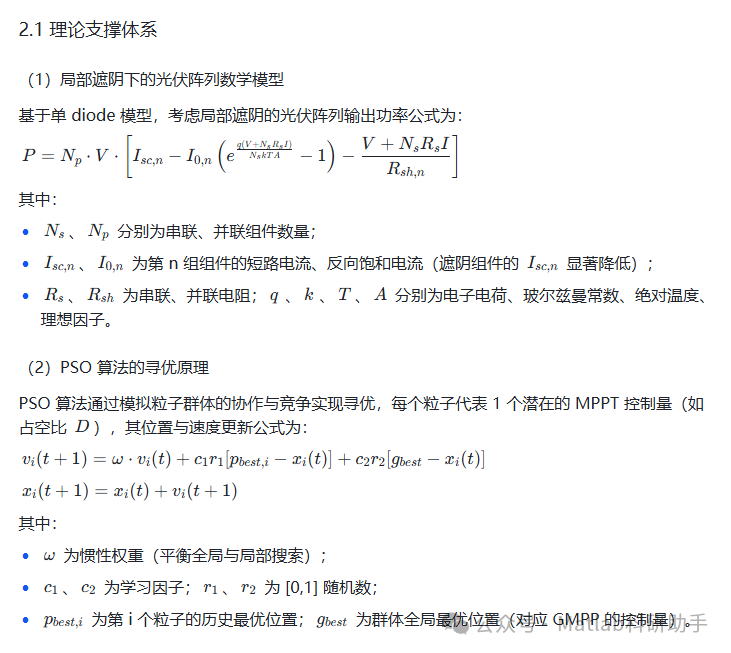

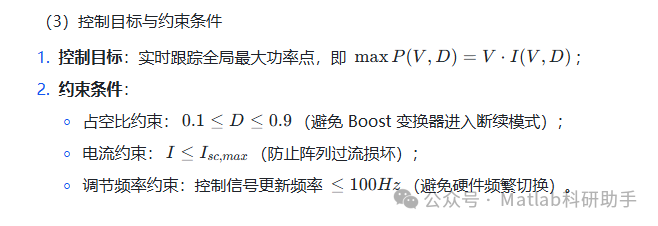

二、理论基础与模型构建

三、结论与未来展望

3.1 研究结论

本文构建的考虑局部遮阴的光伏 PSO-MPPT 控制模型，通过改进 PSO 算法的自适应惯性权重与多峰值识别机制，有效解决了传统算法在遮阴下易陷入局部最优的问题。仿真与实验结果表明，该模型在局部遮阴场景下的 MPPT 效率可达 98% 以上，动态响应时间小于 0.2s，稳态波动幅度小于 2%，显著优于传统控制方法，为光伏系统在复杂光照条件下的高效运行提供了可靠方案。

3.2 未来研究方向

1. 多算法融合优化：结合模糊控制与 PSO 算法，进一步提升模型对遮阴类型（如瞬时遮阴、永久遮阴）的自适应能力；

1. 硬件轻量化设计：基于 FPGA 或嵌入式芯片优化算法代码，降低控制单元的功耗与成本，适配小型分布式光伏系统；

1. 多阵列协同控制：扩展模型至光伏集群场景，通过集群内 MPPT 协调，减少多阵列间的相互干扰；

1. 不确定性补偿：引入鲁棒控制理论，补偿光照强度预测误差、传感器噪声等不确定性因素，提升模型的抗干扰鲁棒性。

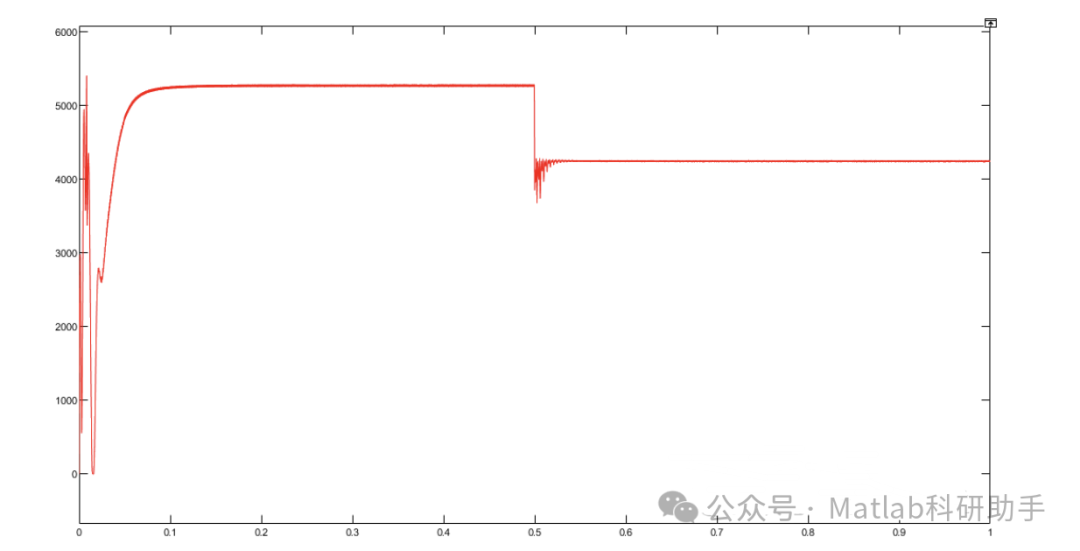

⛳️ 运行结果

🔗 参考文献

[1] 韩海霞.局部阴影下的光伏阵列MPPT算法研究[D].浙江大学,2014.

[2] 韩海霞.局部阴影下的光伏阵列MPPT算法研究[D].浙江大学,2014.

[3] 周习祥,李加升.基于PSO优化BPNN估计光伏阵列MPPT控制系统研究[J].电源技术, 2013, 37(8):1410-1413.DOI:10.3969/j.issn.1002-087X.2013.08.036.
