一、研究背景与意义

随着分布式能源（如光伏、风电）的大规模接入以及电力电子设备在配电网中的广泛应用，配电网的结构和运行特性发生了显著变化。传统配电网以同步发电机为主要电源，具有较强的惯性和电压支撑能力，而分布式能源多通过变流器接入电网，其动态响应特性与同步发电机差异较大，容易导致配电网电压波动、谐波污染以及稳定性问题。

变流器作为连接分布式能源与配电网的关键接口设备，其驱动稳定性直接影响着配电网的安全可靠运行。Q (V)- 特征控制作为一种基于电压偏差调节无功功率的控制策略，能够有效改善配电网的电压质量和稳定性，是当前配电网无功控制领域的研究热点之一。因此，深入分析变流器驱动稳定性在配电网中的 Q (V)- 特征控制稳定性，对于保障配电网的安全稳定运行、提高分布式能源的消纳能力具有重要的理论意义和工程应用价值。

二、相关概念界定

（一）变流器驱动稳定性

变流器驱动稳定性是指变流器在受到外部扰动（如电网电压波动、负载变化）或内部参数变化时，能够维持其输出电压、电流稳定，并且快速恢复到正常运行状态的能力。变流器的驱动系统通常由功率电路、控制电路和保护电路组成，其稳定性主要取决于控制策略的设计、电路参数的匹配以及对扰动的抑制能力。

（二）Q (V)- 特征控制

Q (V)- 特征控制是一种基于本地电压测量的无功功率控制策略，其核心思想是根据配电网节点电压的偏差来调节变流器输出的无功功率。当节点电压低于设定值时，增加变流器输出的无功功率，以提升节点电压；当节点电压高于设定值时，减少变流器输出的无功功率，甚至吸收无功功率，以降低节点电压。通过这种方式，实现对配电网电压的实时调节，改善电压质量和稳定性。

（三）配电网稳定性

配电网稳定性是指配电网在受到各种扰动后，能够保持电网频率、电压在允许范围内，并且各元件能够正常运行的能力。配电网稳定性包括电压稳定性、频率稳定性和暂态稳定性等方面，其中电压稳定性是配电网运行中的关键问题之一，直接影响着用户的用电质量和电网的安全可靠运行。

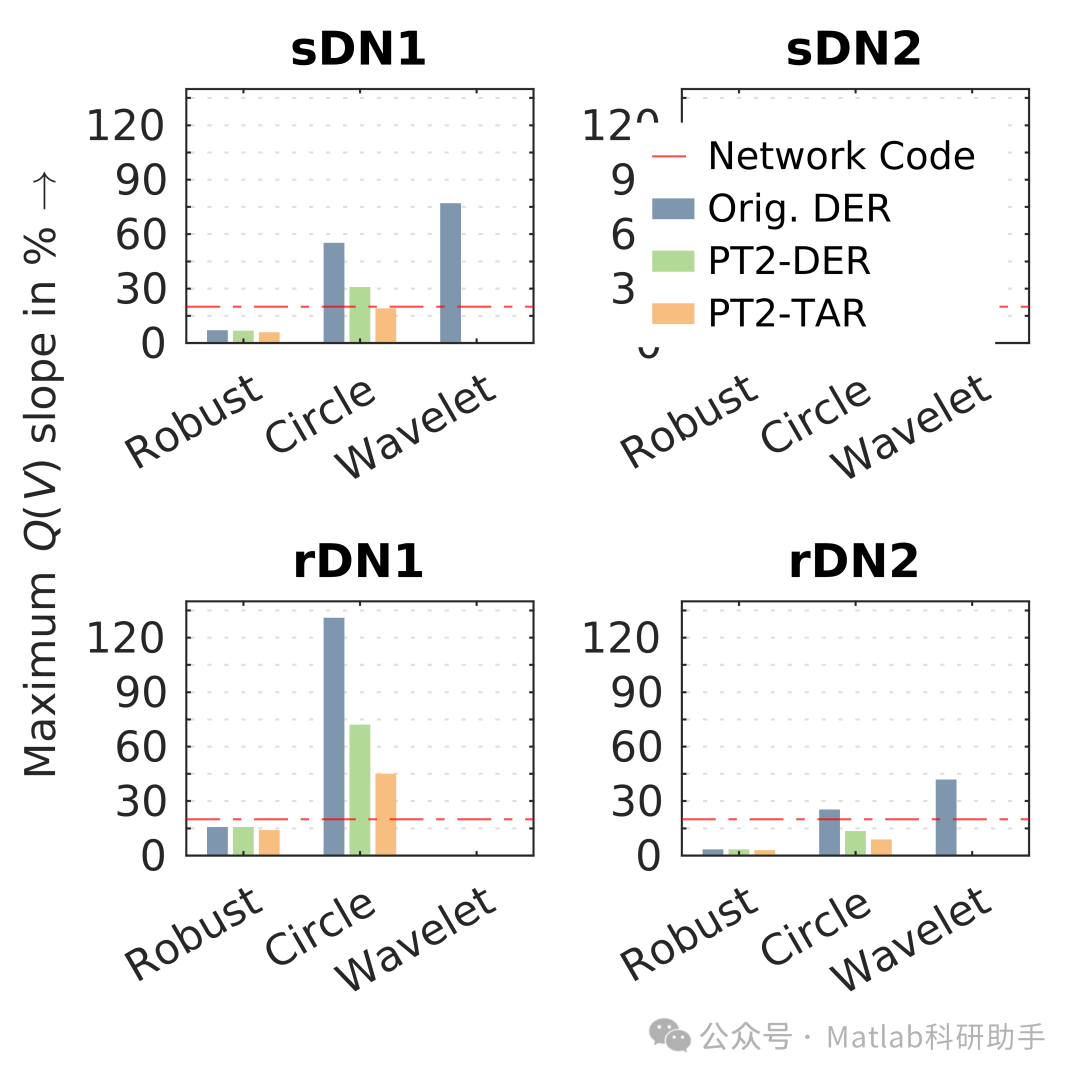

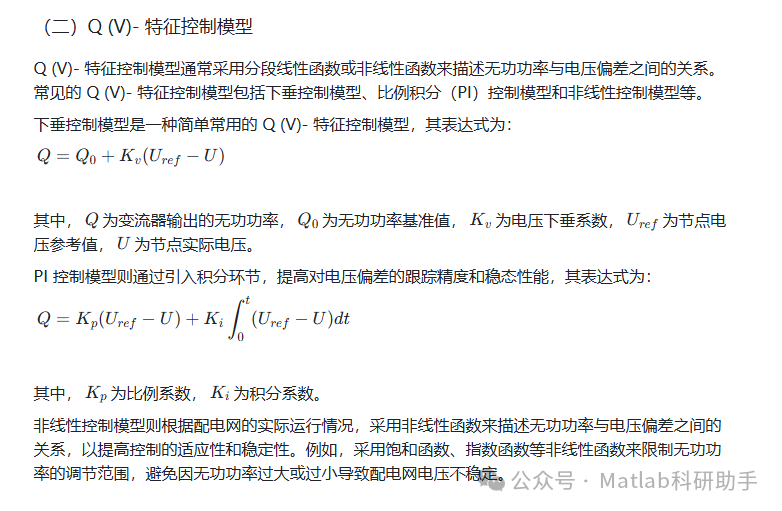

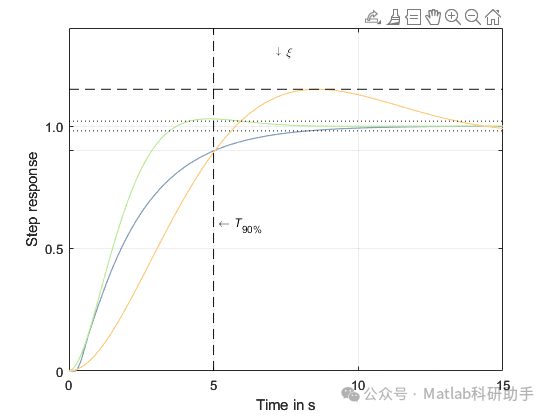

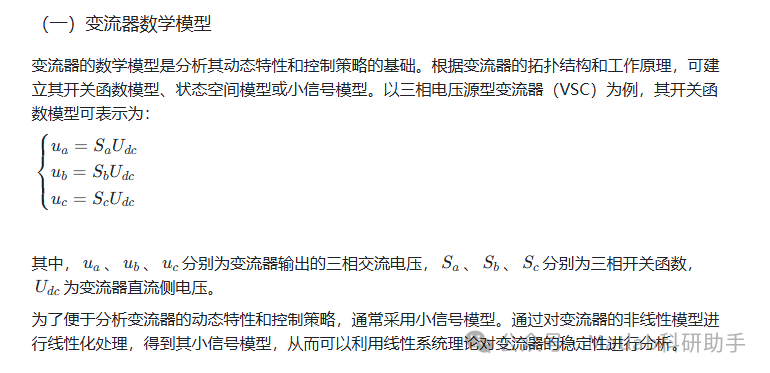

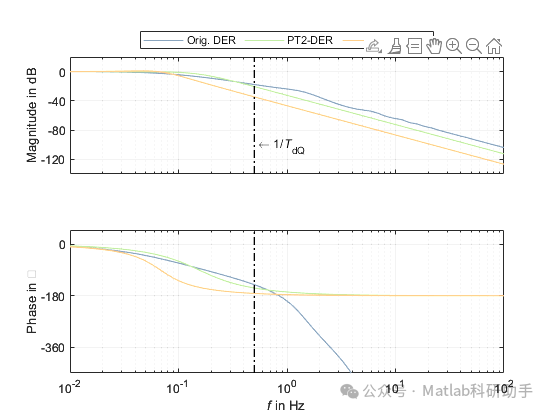

三、变流器 Q (V)- 特征控制建模

四、基于变流器驱动稳定性的 Q (V)- 特征控制稳定性分析

（一）小信号稳定性分析

小信号稳定性分析是研究系统在平衡点附近受到小扰动后的稳定性的一种方法。通过建立变流器 Q (V)- 特征控制系统的小信号模型，求解系统的特征值，根据特征值的实部符号来判断系统的稳定性。如果系统所有特征值的实部均小于零，则系统在该平衡点处是小信号稳定的；否则，系统是不稳定的。

在建立变流器 Q (V)- 特征控制系统的小信号模型时，需要考虑变流器的数学模型、Q (V)- 特征控制模型以及配电网的等效模型。通过对各部分模型进行线性化处理，得到整个系统的小信号模型，然后利用矩阵特征值分析方法对系统的稳定性进行分析。

例如，考虑一个包含分布式能源、变流器和配电网负载的简单系统，建立其小信号模型后，通过求解系统的特征方程，得到系统的特征值。根据特征值的分布情况，分析变流器驱动参数（如直流侧电容、电感）、Q (V)- 特征控制参数（如电压下垂系数、比例积分系数）以及配电网参数（如线路阻抗、负载功率）对系统小信号稳定性的影响。

（二）暂态稳定性分析

暂态稳定性分析是研究系统在受到大扰动（如短路故障、负荷突变、分布式能源出力波动）后的稳定性的一种方法。暂态稳定性分析的目的是判断系统在大扰动后能否恢复到稳定运行状态，以及恢复所需的时间。

在变流器 Q (V)- 特征控制稳定性分析中，暂态稳定性分析通常采用时域仿真方法。通过建立系统的详细仿真模型，模拟各种大扰动场景，分析系统的暂态响应特性，如电压、电流、功率的变化趋势，判断系统是否能够保持稳定运行。

例如，模拟配电网发生三相短路故障，分析变流器在故障期间的无功功率输出特性，以及故障切除后系统的电压恢复过程。通过调整变流器的 Q (V)- 特征控制参数，如电压下垂系数、PI 控制器参数，观察系统暂态响应的变化，找到最优的控制参数，以提高系统的暂态稳定性。

（三）电压稳定性分析

电压稳定性是配电网运行中的关键问题之一，其本质是系统在受到扰动后，能否维持节点电压在允许范围内的能力。在变流器 Q (V)- 特征控制稳定性分析中，电压稳定性分析主要关注变流器在调节无功功率过程中，对配电网节点电压的影响，以及系统在电压崩溃边缘的运行特性。

电压稳定性分析通常采用静态电压稳定性分析方法和动态电压稳定性分析方法。静态电压稳定性分析方法通过分析系统的 PQ 曲线、PV 曲线，确定系统的电压稳定极限；动态电压稳定性分析方法则通过建立系统的动态模型，分析系统在受到扰动后的电压动态响应特性，判断系统是否会发生电压崩溃。

在变流器 Q (V)- 特征控制下，变流器通过调节无功功率来维持配电网节点电压的稳定。因此，在电压稳定性分析中，需要考虑变流器的无功功率调节能力、Q (V)- 特征控制参数对电压稳定极限的影响。例如，通过增加变流器的无功功率输出能力，或调整电压下垂系数，提高系统的电压稳定裕度，避免系统发生电压崩溃。

五、存在的问题与挑战

（一）多变流器协调控制问题

随着分布式能源的大规模接入，配电网中变流器的数量不断增加。多个变流器采用 Q (V)- 特征控制策略时，可能会出现无功功率分配不均、电压调节相互干扰等问题，影响系统的稳定性和控制效果。因此，如何实现多变流器之间的协调控制，优化无功功率分配，避免控制冲突，是当前面临的重要问题之一。

（二）参数优化问题

变流器 Q (V)- 特征控制的性能取决于控制参数的选择，如电压下垂系数、PI 控制器参数等。不同的配电网拓扑结构、运行工况和扰动场景，对控制参数的要求不同。目前，控制参数的选择主要依靠经验或试凑法，缺乏科学合理的优化方法。如何根据配电网的实际情况，建立控制参数优化模型，实现控制参数的自适应优化，是提高变流器 Q (V)- 特征控制性能的关键。

（三）非线性和不确定性问题

配电网中存在大量的非线性元件（如电力电子设备、非线性负载）和不确定性因素（如分布式能源出力波动、负载变化、电网参数变化），这些因素会影响变流器 Q (V)- 特征控制的稳定性和控制效果。例如，非线性负载会产生谐波电流，导致配电网电压畸变，影响 Q (V)- 特征控制对电压偏差的检测和调节；分布式能源出力的不确定性会使配电网运行工况频繁变化，增加了控制的难度。因此，如何考虑非线性和不确定性因素的影响，提高变流器 Q (V)- 特征控制的鲁棒性和适应性，是当前研究的难点问题。

（四）与其他控制策略的协调问题

配电网中除了 Q (V)- 特征控制策略外，还存在其他控制策略，如频率 - 有功功率（f-P）控制、下垂控制、模型预测控制等。这些控制策略之间可能存在相互影响和制约，如何实现 Q (V)- 特征控制与其他控制策略的协调配合，充分发挥各控制策略的优势，提高配电网的整体运行性能，是需要进一步研究的问题。

六、未来研究方向

（一）多变流器协调控制策略研究

深入研究多变流器之间的相互作用机制，建立多变流器协调控制模型。结合分布式控制、集中式控制和分层控制等控制架构，设计新型的多变流器协调控制策略，实现无功功率的优化分配和电压的协同调节，避免控制冲突，提高系统的稳定性和经济性。例如，采用一致性算法实现多变流器之间的信息交互和协调控制，使各变流器能够根据全局信息调整自身的控制策略，实现系统的整体优化。

（二）控制参数自适应优化方法研究

基于智能优化算法（如遗传算法、粒子群优化算法、蚁群算法等）和机器学习方法（如神经网络、支持向量机、强化学习等），建立变流器 Q (V)- 特征控制参数自适应优化模型。根据配电网的实时运行工况和扰动情况，自动调整控制参数，使系统始终保持良好的控制性能。例如，利用强化学习算法，让变流器在运行过程中不断学习和优化控制参数，提高系统对复杂工况和不确定性因素的适应能力。

（三）考虑非线性和不确定性的鲁棒控制策略研究

针对配电网中的非线性和不确定性因素，开展鲁棒控制策略研究。采用鲁棒控制理论（如 H∞控制、μ 分析与综合等）和自适应控制理论，设计具有较强鲁棒性和适应性的 Q (V)- 特征控制策略，抑制非线性和不确定性因素对系统稳定性的影响。例如，建立考虑谐波污染和分布式能源出力波动的鲁棒控制模型，通过设计鲁棒控制器，使系统在各种干扰情况下都能保持稳定运行。
