啁啾率和瞬时频率估计：递归垂直同步压缩的应用附Matlab代码

RVSC在啁啾信号分析中的应用

原创于 2025-10-12 10:30:08 发布 · 851 阅读

19 ·

CC 4.0 BY-SA版权

文章标签：

#matlab #数据结构 #开发语言

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

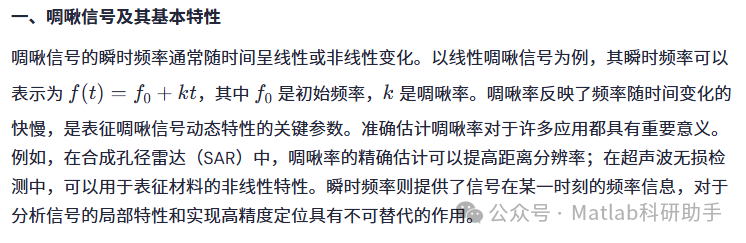

在现代信号处理领域，对信号的精确分析和参数估计是众多应用的基础，其中包括通信、雷达、生物医学等。啁啾信号作为一种频率随时间变化的信号，在这些领域中扮演着越来越重要的角色。准确估计啁啾信号的啁啾率（频率变化速率）和瞬时频率，对于理解信号特性、优化系统性能至关重要。本文将深入探讨啁啾率和瞬时频率的估计方法，并着重介绍递归垂直同步压缩（Recursive Vertical Synchronous Compression, RVSC）技术在此类估计中的独特应用。

二、传统啁啾率和瞬时频率估计方法

传统的啁啾率和瞬时频率估计方法主要包括：

短时傅里叶变换（STFT）：STFT通过在信号上滑动一个短时窗函数，对每个窗口内的信号进行傅里叶变换，从而得到信号的时频分布。通过分析时频平面上的能量脊线，可以提取瞬时频率。然而，STFT的缺点在于其时频分辨率的矛盾：时间分辨率高则频率分辨率低，反之亦然。这使得STFT在处理高啁啾率信号时效果不佳，难以同时获得精确的瞬时频率和啁啾率估计。
小波变换：小波变换提供了一种多分辨率分析方法，可以更好地平衡时频分辨率。通过选择合适的小波基函数，小波变换能够有效地捕捉信号的瞬时特性。然而，小波变换的性能高度依赖于小波基的选择，并且计算复杂度相对较高。
Wigner-Ville分布（WVD）：WVD是一种高分辨率的时频分析工具，能够提供优异的时频聚焦性。然而，WVD对多分量信号存在交叉项干扰问题，这限制了其在实际应用中的普适性。

这些传统方法在特定条件下能够取得较好的效果，但普遍存在分辨率限制、计算复杂或易受干扰等问题，尤其是在处理复杂啁啾信号时，其性能往往不尽如人意。

三、递归垂直同步压缩（RVSC）技术

为了克服传统方法的局限性，递归垂直同步压缩（RVSC）技术应运而生。RVSC是一种基于同步压缩变换的时频分析方法，其核心思想是利用相位导数对时频表示进行重排，将分散在时频平面上的能量集中到瞬时频率轨迹上，从而获得高分辨率的时频表示。

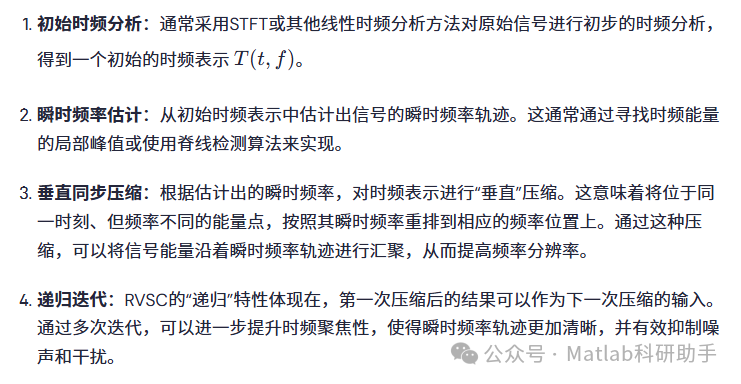

RVSC的实现过程可以概括为以下几个步骤：

四、RVSC在啁啾率和瞬时频率估计中的应用优势

RVSC在啁啾率和瞬时频率估计方面展现出显著的优势：

高分辨率：RVSC通过多次递归压缩，能够将信号能量高度聚焦在瞬时频率轨迹上，极大地提高了时频分辨率。这使得即使是高啁啾率信号的瞬时频率变化也能被精确地跟踪。
抗噪性强：能量的集中效应使得RVSC对噪声具有较强的抑制能力。分散在时频平面上的噪声能量在压缩过程中会被进一步稀释，而信号能量则被强化，从而提高了信噪比。
精确估计啁啾率：一旦获得了高精度的瞬时频率轨迹，啁啾率的估计就变得相对简单。可以通过对瞬时频率轨迹进行求导或曲线拟合来获得准确的啁啾率。对于线性啁啾信号，只需进行线性拟合；对于非线性啁啾信号，则可以采用更复杂的曲线拟合方法。
处理多分量信号：与WVD等方法相比，RVSC在处理多分量信号时不易产生交叉项干扰，能够清晰地分辨出不同分量的瞬时频率轨迹，这对于分析复杂的复合信号至关重要。
自适应性：RVSC的递归迭代过程可以被视为一种自适应的优化过程，它能够根据信号自身的特性调整压缩策略，从而获得最佳的时频表示。

五、RVSC的具体应用案例

RVSC在众多领域都展现出广阔的应用前景。例如：

雷达信号处理
：在雷达系统中，目标的回波信号往往是啁啾信号。RVSC可以用于精确估计目标的速度（对应于多普勒频率）和距离（对应于延时和啁啾率），从而提高目标检测和跟踪的精度。
生物医学信号分析
：心电图（ECG）和脑电图（EEG）等生物医学信号中常常包含非平稳的成分，其频率随时间动态变化。RVSC可以用于分析这些信号的瞬时频率变化，从而揭示生理状态的动态信息，辅助疾病诊断。
机械故障诊断
：旋转机械的振动信号通常是非平稳的，并且包含多种谐波和调制成分。RVSC可以用于提取这些振动信号的瞬时频率和幅值变化，从而识别故障类型和定位故障位置。
语音信号处理
：语音信号是典型的非平稳信号，其基频和共振峰频率随时间动态变化。RVSC可以用于分析语音信号的瞬时频率特征，从而在语音识别、语音合成和语种识别等方面发挥作用。

六、挑战与展望

尽管RVSC在啁啾率和瞬时频率估计方面表现出色，但仍面临一些挑战：

计算复杂度
：递归迭代过程会增加计算复杂度，尤其是在处理大规模数据时。如何优化算法，提高计算效率是一个重要的研究方向。
参数选择
：RVSC的性能受一些参数（例如初始时频分析方法的选择、窗函数长度等）的影响。如何自适应地选择这些参数，以适应不同信号的特性，是一个值得探索的问题。
噪声鲁棒性
：在极低信噪比环境下，RVSC的性能可能会下降。进一步提高其抗噪性能是未来的研究重点。

展望未来，RVSC技术有望与深度学习等人工智能技术相结合，实现更智能、更鲁棒的啁啾率和瞬时频率估计。例如，可以利用深度神经网络学习信号的时频特征，并辅助RVSC进行参数选择和轨迹跟踪。同时，将RVSC应用于更高维度的信号处理（如图像和视频），也将是未来的一个重要研究方向。

结论

递归垂直同步压缩（RVSC）技术为啁啾率和瞬时频率的精确估计提供了一种强大的工具。其高分辨率、强抗噪性、处理多分量信号的能力以及自适应性使其在众多领域展现出巨大的应用潜力。尽管仍存在一些挑战，但随着算法的不断优化和与其他先进技术的融合，RVSC必将在未来的信号处理领域发挥更加重要的作用，为我们理解和驾驭复杂动态信号提供更深入的洞察。
