🔥 内容介绍

随着全球能源结构的转型和分布式能源技术的快速发展，微电网作为连接多种分布式电源和负荷的局域电网，在提高供电可靠性、促进可再生能源消纳方面展现出巨大潜力。然而，微电网的优化调度面临诸多挑战，其中包括可再生能源的间歇性、负荷需求的不确定性以及多目标优化等问题。为有效应对这些挑战，本文深入研究了基于粒子群算法（PSO）并考虑需求响应（DR）的微电网优化调度策略。研究旨在通过整合需求响应，提升微电网的运行灵活性与经济性，并利用粒子群算法强大的全局搜索能力，实现微电网在不同运行模式下的最佳运行状态。本文将详细阐述微电网的建模、需求响应机制的引入、粒子群算法在优化调度中的应用，并通过仿真分析验证所提策略的有效性与优越性。

关键词

微电网；优化调度；粒子群算法；需求响应；分布式能源；多目标优化

1. 引言

全球气候变化和能源危机日益严峻，推动了能源领域的深刻变革。以风能、太阳能为代表的分布式可再生能源以其清洁、可持续的特点，成为未来能源发展的重要方向。微电网作为一种新型电力系统结构，能够将分布式电源、储能系统、负荷和监控保护装置有机结合，实现能量的就地生产和消纳，从而提高能源利用效率和供电可靠性。

然而，微电网的广泛应用仍面临技术和经济层面的挑战。首先，可再生能源如太阳能和风能具有间歇性和波动性，其出力随机性大，给微电网的稳定运行带来不确定性。其次，用户负荷需求也存在随机性，加剧了微电网调度决策的复杂性。此外，微电网的优化调度通常需要兼顾经济性（如运行成本最小化）和可靠性（如可再生能源消纳最大化）等多个目标，属于典型的多目标优化问题。

为解决上述问题，研究人员提出了多种微电网优化调度方法。其中，需求响应（Demand Response, DR）作为一种有效管理电力负荷的策略，通过引导用户改变其电力消费行为，以响应电力价格变化或激励措施，从而实现削峰填谷、缓解电网压力、提高系统运行效率的目标。将需求响应引入微电网优化调度中，能够有效提升微电网的灵活性和鲁棒性，应对可再生能源的波动性。

在优化算法方面，传统的线性规划、非线性规划等方法在处理复杂、大规模优化问题时可能陷入局部最优或计算效率低下。而以粒子群算法（Particle Swarm Optimization, PSO）为代表的智能优化算法，凭借其并行搜索、全局寻优能力强等优点，在解决多目标、非线性优化问题方面展现出独特的优势。因此，本文旨在结合需求响应机制，利用粒子群算法对微电网进行优化调度研究，以期在经济性和稳定性方面取得更好的效果。

2. 微电网系统建模

本文所研究的微电网系统主要由分布式电源、储能系统、负荷和微电网中央控制器组成。

2.1 分布式电源模型

光伏电源（PV）模型：
光伏出力的随机性主要受太阳辐照度和环境温度影响。其输出功率通常通过经验公式或概率模型进行预测。
风力发电机（WT）模型：
风力发电机的输出功率与风速密切相关。风速的随机性导致风电出力波动，常用Weibull分布对风速进行建模。
微型燃气轮机（MT）模型：
微型燃气轮机作为可控电源，可以根据调度指令调节出力，其运行成本与燃料消耗量和发电量相关。

2.2 储能系统模型

储能系统，特别是电池储能系统，在微电网中扮演着重要的角色，能够实现能量的存储和释放，平抑可再生能源的波动，提高微电网的运行灵活性。电池的充放电状态和效率是建模的关键。

2.3 负荷模型

微电网的负荷主要分为可控负荷和不可控负荷。可控负荷是实施需求响应的基础，可以通过价格信号或激励机制进行转移或削减。负荷的预测精度直接影响调度结果。

2.4 微电网运行模式

微电网通常具有并网运行和孤岛运行两种模式。在并网模式下，微电网可以与大电网进行功率交换；在孤岛模式下，微电网独立运行，需要依靠内部电源和储能系统维持供需平衡。本文主要关注并网运行模式下的优化调度。

3. 需求响应机制

需求响应作为一种有效的负荷管理手段，其核心在于通过激励措施引导用户改变用电行为，以实现电网的优化运行。在微电网中引入需求响应，能够有效提升微电网对可再生能源波动的适应性，并降低运行成本。

3.1 需求响应类型

基于价格的需求响应：
主要包括实时电价（RTP）、分时电价（TOU）等。用户根据电价信号调整用电量，电价高时减少用电，电价低时增加用电。
基于激励的需求响应：
通过提供经济补偿或激励措施，鼓励用户在特定时期（如系统负荷高峰时段）削减用电量。

3.2 需求响应在微电网中的作用

削峰填谷：
通过引导用户在负荷高峰期减少用电，在负荷低谷期增加用电，从而平抑负荷曲线，降低微电网运行压力。
促进可再生能源消纳：
在可再生能源出力充足但负荷较低时，通过价格信号或激励，引导用户增加用电，从而避免弃风弃光。
降低运行成本：
减少高峰期从大电网购电量或利用高成本发电机组发电，从而降低微电网的整体运行成本。
提高系统可靠性：
在紧急情况下，通过需求响应措施，快速调整负荷，维持供需平衡，提高微电网的供电可靠性。

3.3 需求响应建模

在优化调度中，需求响应通常通过负荷弹性矩阵或可转移负荷、可削减负荷模型进行量化。负荷弹性矩阵描述了负荷对电价变化的敏感程度。可转移负荷模型则考虑了用户在不同时段之间转移负荷的能力。

4. 基于粒子群算法的微电网优化调度

粒子群算法（PSO）是一种基于群体智能的随机搜索算法，通过模拟鸟群捕食行为而提出。其核心思想是粒子在解空间中追随最优粒子进行搜索，并通过个体最优和全局最优不断更新自身位置和速度，最终找到最优解。

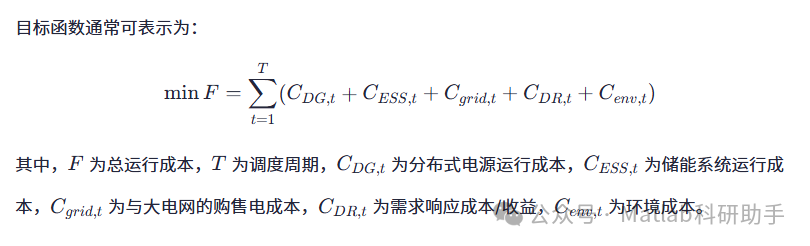

4.1 优化目标函数

本文微电网优化调度的目标是最小化微电网的运行成本，同时考虑需求响应带来的效益。运行成本主要包括：

分布式电源的运行成本（燃料成本、运维成本）
储能系统的运行维护成本
与大电网的购售电成本
环境成本（分布式电源的碳排放成本）

4.2 约束条件

微电网优化调度需要满足一系列运行约束，包括：

功率平衡约束：
每个调度时刻，微电网内的总发电量（包括分布式电源和储能放电）减去总用电量（包括负荷和储能充电）应等于与大电网的交换功率。
分布式电源出力约束：
各分布式电源的出力必须在其最小和最大出力范围内。
储能系统运行约束：
储能系统的荷电状态（SOC）、充放电功率等应满足其技术限制。
与大电网交换功率约束：
微电网与大电网之间的交换功率不能超过线路容量限制。
需求响应约束：
需求响应引起的负荷变化量应满足用户的可接受范围。

4.3 粒子群算法在优化调度中的应用

粒子编码：
将微电网各分布式电源出力、储能充放电功率、需求响应引起的负荷变化量等决策变量编码为粒子位置向量。
适应度函数：
将目标函数（即微电网运行成本最小化）作为适应度函数。

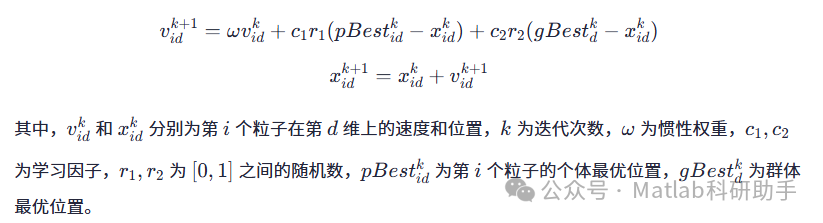

速度和位置更新：
粒子根据个体最优（pBest）和全局最优（gBest）信息，按照以下公式更新速度和位置：

4. 约束处理： 对于约束条件，可以采用惩罚函数法将其融入适应度函数，或者采用边界处理法直接调整超出范围的粒子位置。

通过粒子群算法的迭代寻优过程，可以找到一组最优的调度方案，使得微电网在满足各种运行约束的前提下，运行成本最小化，并充分利用需求响应的灵活性。

5. 仿真分析与结果讨论

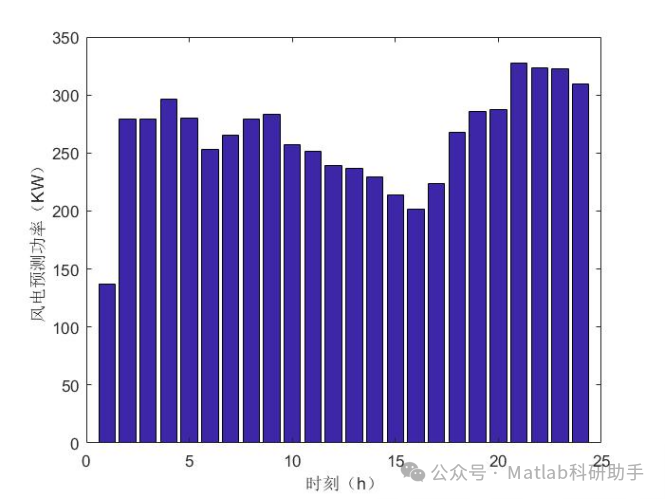

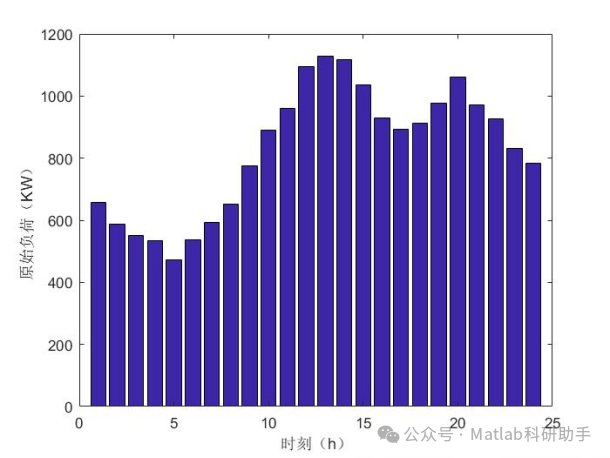

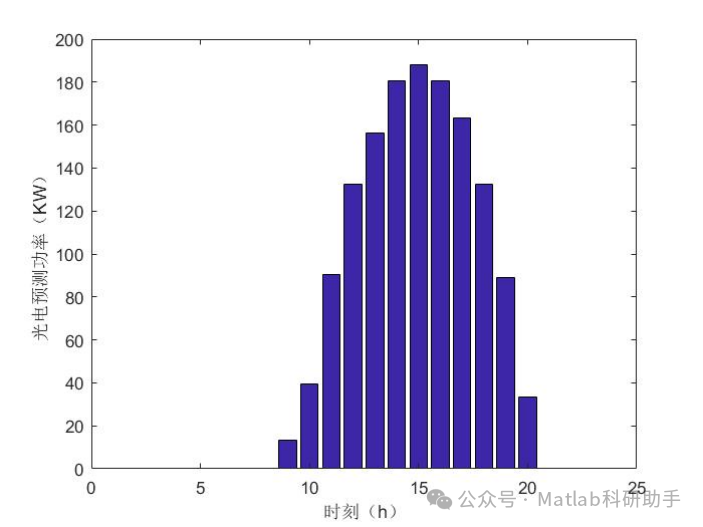

为验证所提基于粒子群算法的考虑需求响应的微电网优化调度策略的有效性，本文将进行仿真分析。仿真场景包括典型日负荷曲线、光伏出力曲线和风电出力曲线。

5.1 仿真设置

微电网参数：
设定各分布式电源的容量、成本参数；储能系统的容量、充放电效率等。
需求响应参数：
设定不同时段的负荷弹性系数、可转移负荷比例、削减负荷上限等。
粒子群算法参数：
设定种群规模、最大迭代次数、惯性权重、学习因子等。
对比策略：
为了凸显需求响应和粒子群算法的优势，将与不考虑需求响应的调度策略和采用其他优化算法（如遗传算法）的调度策略进行对比。

5.2 结果分析

通过仿真，可以得到以下关键结果：

运行成本对比：
比较不同调度策略下微电网的总运行成本。预期结果是，考虑需求响应并采用粒子群算法的调度策略能显著降低微电网运行成本。
功率交换情况：
分析微电网与大电网之间的功率交换情况。需求响应的引入应能有效减少高峰期购电量，并在低谷期增加售电量，从而实现经济效益。

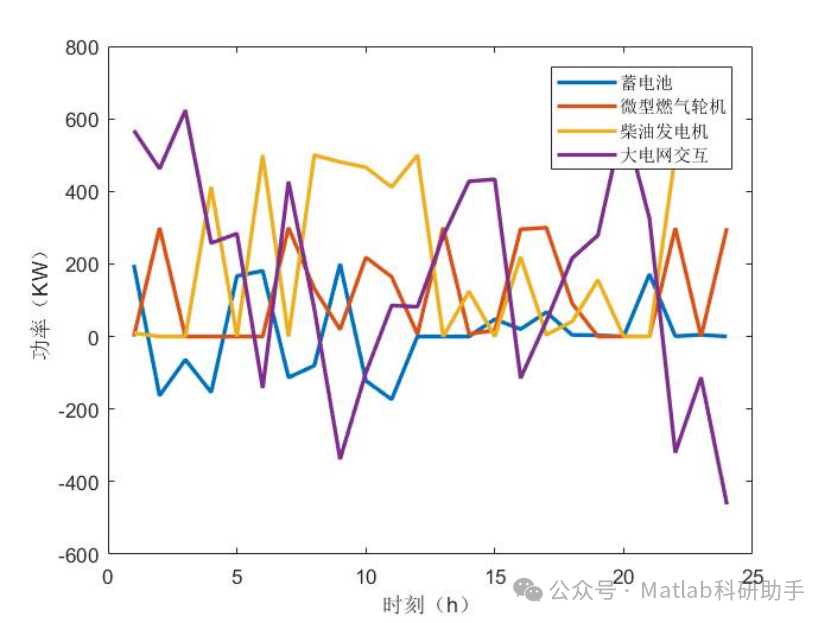

分布式电源出力分配：
分析各分布式电源在不同时段的出力分配情况，以及储能系统的充放电行为，验证调度策略对可再生能源波动的平抑作用。

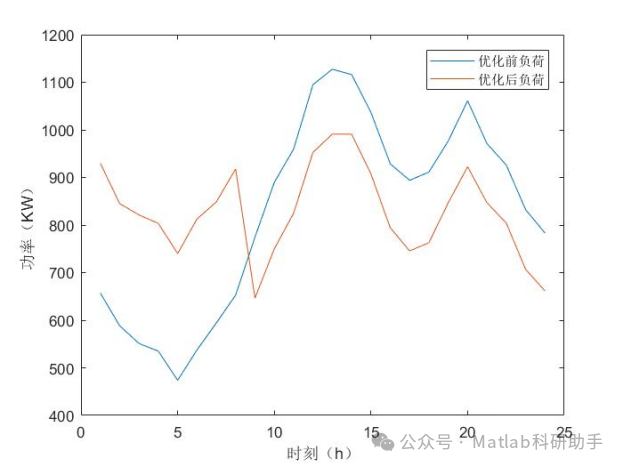

需求响应效果：
展示需求响应对负荷曲线的影响，包括削峰填谷效果以及负荷转移量，从而证明需求响应的有效性。

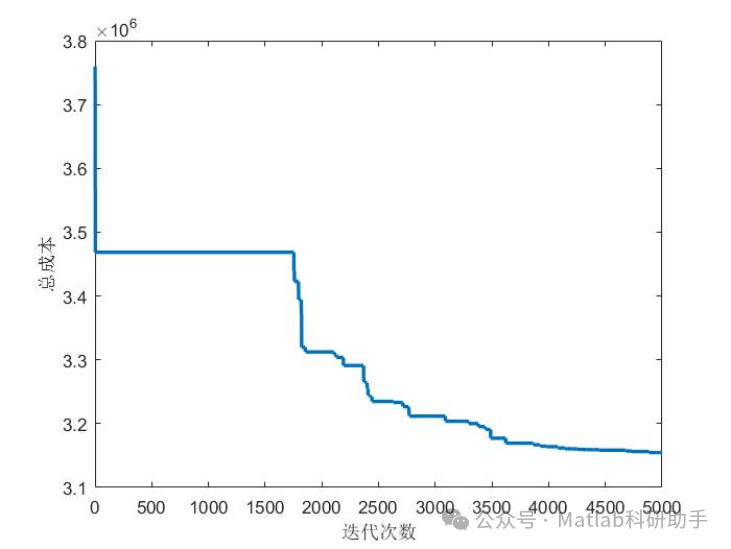

算法收敛性：
观察粒子群算法在寻优过程中的收敛曲线，证明算法的收敛性和寻找最优解的能力。

5.3 讨论

仿真结果将表明，将需求响应引入微电网优化调度，能够显著提升微电网的运行经济性和灵活性。在粒子群算法的有效寻优下，微电网能够更好地适应可再生能源的波动性，降低运行成本，同时提高可再生能源的消纳水平。对比其他策略，粒子群算法在处理多目标、非线性约束问题上展现出更强的鲁棒性和全局寻优能力。

6. 结论

本文深入探讨了基于粒子群算法的考虑需求响应的微电网优化调度问题。通过对微电网系统、需求响应机制和粒子群算法的详细建模与分析，提出了一种有效的优化调度策略。研究结果表明，结合需求响应能够显著改善微电网的运行性能，包括降低运行成本、平抑负荷波动、促进可再生能源消纳等。同时，粒子群算法作为一种高效的智能优化工具，在解决微电网复杂优化调度问题上展现出强大的优势。

未来的研究方向可以包括：
