🔥 内容介绍

在现代智能电网不断发展的进程中，对电网状态的精准监测与高效控制成为保障电力系统可靠运行的核心要素。相量测量单元（PMU）作为一种先进的测量设备，能够以高精度、同步的方式测量电力系统的电压和电流相量，为电网的实时监测和分析提供了至关重要的数据支持。然而，PMU 设备的购置、安装及维护成本较高，在整个电网中全面密集部署并不现实。因此，如何通过科学合理的方法确定 PMU 的最佳安装位置，以最少的 PMU 数量实现对电网状态的全面、准确监测，即最佳 PMU 位置（OPP）配置问题，成为电力领域的研究热点之一。

二进制粒子群优化（BPSO）算法作为一种高效的智能优化算法，近年来在解决各类组合优化问题中展现出独特优势，为 OPP 配置问题提供了新的研究思路与方法。本文将深入探讨基于 BPSO 的最佳 PMU 位置配置研究，系统阐述其原理、应用及面临的挑战与未来发展方向。

二、二进制粒子群优化（BPSO）算法原理

粒子群优化（PSO）算法最初灵感来源于对鸟群觅食行为的模拟。在 PSO 算法中，每个粒子代表问题的一个潜在解，粒子在解空间中以一定速度飞行，其飞行速度和位置根据自身历史最优位置以及整个群体的全局最优位置进行动态调整。而二进制粒子群优化（BPSO）算法则是 PSO 算法在二进制空间的拓展，专门用于解决离散型的组合优化问题，这与 OPP 配置问题的离散特性高度契合。

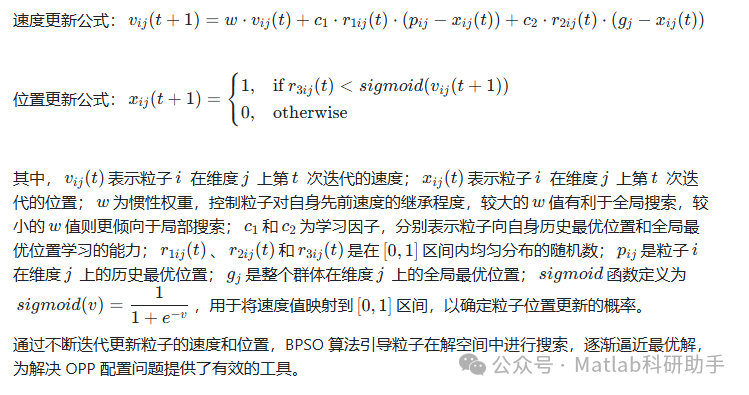

在 BPSO 算法中，粒子的位置向量由 0 和 1 组成，其中 1 表示在对应节点安装 PMU，0 则表示不安装。粒子的速度向量同样定义在二进制空间，但与传统 PSO 算法中速度表示位置变化量不同，BPSO 算法中速度决定粒子位置状态（0 或 1）改变的概率。具体而言，每个粒子根据以下公式更新自身速度和位置：

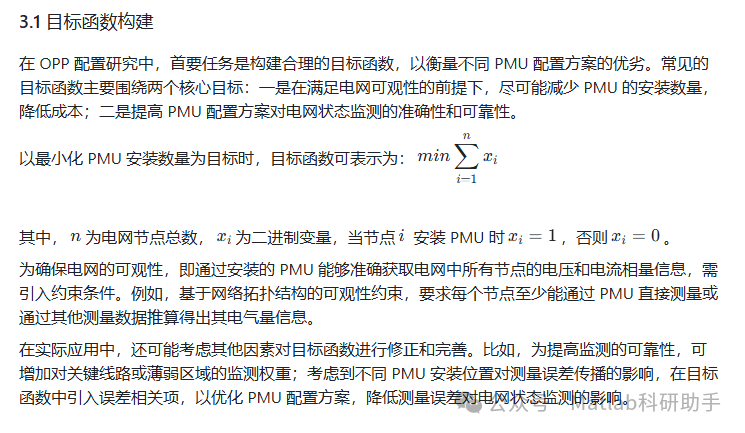

三、基于 BPSO 的最佳 PMU 位置（OPP）配置研究

3.2 约束条件考虑

除了确保电网可观性这一关键约束外，基于 BPSO 的 OPP 配置还需考虑多种其他实际约束条件，以保证配置方案的可行性和有效性。

通信约束：PMU 需要将采集到的数据实时传输至数据处理中心。在实际电网中，通信网络存在带宽限制、传输延迟等问题。因此，在配置 PMU 时，需考虑节点与数据中心之间的通信链路状况，确保所选 PMU 安装位置能够满足数据传输的实时性和可靠性要求。例如，对于一些偏远地区或通信基础设施薄弱的节点，即使从电网拓扑角度看适合安装 PMU，但由于通信条件限制，可能并不适宜作为 PMU 安装点。

经济约束：除了 PMU 设备本身的购置成本外，还需考虑安装、维护以及通信费用等。不同地区的安装和维护成本可能存在差异，某些特殊环境下（如海上风电场、高山地区等），PMU 的安装和维护难度大，成本高昂。在构建目标函数和进行优化求解时，必须综合考虑这些经济因素，以制定出经济合理的 PMU 配置方案。

冗余性约束：为提高电网监测系统的可靠性，防止因个别 PMU 故障导致部分电网区域监测失效，配置方案应具备一定的冗余性。即部分 PMU 出现故障时，通过其他正常工作的 PMU 仍能实现对电网关键区域的有效监测。例如，在一些重要的输电网络节点或负荷中心，可适当增加 PMU 安装数量，形成冗余监测，确保在极端情况下电网状态监测的连续性和准确性。

3.3 基于 BPSO 的 OPP 配置实现流程

基于 BPSO 算法进行 OPP 配置的实现过程主要包括以下几个关键步骤：

初始化粒子群：随机生成一定数量的粒子，每个粒子代表一种 PMU 配置方案，其位置向量根据电网节点数量确定，向量中的元素（0 或 1）表示对应节点是否安装 PMU。同时，初始化每个粒子的速度向量为零，并根据目标函数计算每个粒子的初始适应度值，确定粒子的历史最优位置和群体的全局最优位置。

粒子更新迭代：按照 BPSO 算法的速度和位置更新公式，对每个粒子的速度和位置进行迭代更新。在每次更新后，重新计算粒子的适应度值，并根据适应度值更新粒子的历史最优位置以及群体的全局最优位置。通过不断迭代，引导粒子在解空间中搜索更优的 PMU 配置方案。

可行性判断与修复：在粒子位置更新过程中，可能会产生不满足约束条件（如电网不可观、违反通信或经济约束等）的无效配置方案。因此，每次迭代后需要对粒子代表的配置方案进行可行性判断。对于不可行的方案，采用相应的修复策略使其满足约束条件。例如，对于不满足电网可观性的方案，可通过在关键节点添加 PMU 或调整 PMU 位置等方式进行修复；对于违反经济约束的方案，可根据成本限制对 PMU 配置进行调整。

终止条件判断：设定合适的终止条件，如达到最大迭代次数、全局最优位置连续多次未更新或适应度值收敛到一定精度范围内等。当满足终止条件时，算法停止迭代，输出当前全局最优位置对应的 PMU 配置方案，即为基于 BPSO 算法得到的最佳 PMU 位置配置结果。

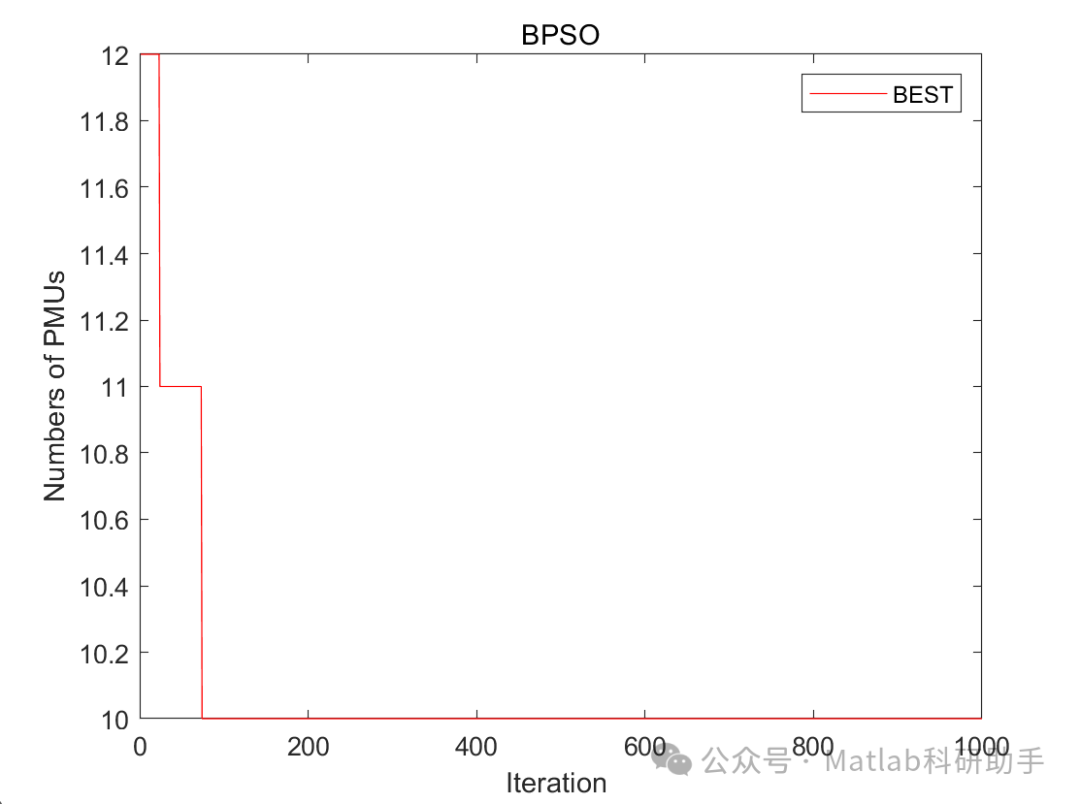

四、研究成果与应用案例

通过大量的理论研究和实际案例分析，基于 BPSO 的最佳 PMU 位置配置方法在多个方面取得了显著成果，并在实际电网中得到了成功应用。

在某地区的省级电网中，研究人员运用 BPSO 算法对 PMU 位置进行优化配置。该电网包含数百个节点，网络结构复杂。在优化前，传统的 PMU 配置方案虽能实现电网可观性，但 PMU 数量较多，成本较高。采用 BPSO 算法进行优化后，在确保电网可观性和监测可靠性的前提下，PMU 安装数量减少了约 [X]%，有效降低了设备购置、安装及维护成本。同时，通过对关键区域和线路的针对性监测，提高了电网状态监测的准确性和实时性，在电网故障诊断和快速恢复方面发挥了重要作用。

在一个包含风电场的分布式能源接入电网中，由于风电的间歇性和波动性，对电网状态监测提出了更高要求。基于 BPSO 算法的 OPP 配置充分考虑了风电场接入对电网的影响，优化后的 PMU 配置方案不仅能够准确监测常规电网部分的运行状态，还能对风电场的出力变化、电压波动等进行有效监测。在实际运行中，当风电场出力出现大幅波动时，通过优化配置的 PMU 系统能够及时准确地获取相关数据，为电网调度部门采取合理的控制措施提供了有力支持，保障了电网在新能源接入情况下的安全稳定运行。

五、面临的挑战与未来发展趋势

5.1 面临的挑战

尽管基于 BPSO 的最佳 PMU 位置配置研究取得了一定进展，但在实际应用中仍面临诸多挑战。

高维复杂电网模型：随着电网规模的不断扩大和结构的日益复杂，尤其是特大型交直流混联电网的出现，电网节点数量大幅增加，网络拓扑结构更加复杂。这使得基于 BPSO 的 OPP 配置问题的解空间维度急剧增大，算法的搜索难度和计算复杂度呈指数级增长。在高维空间中，BPSO 算法容易陷入局部最优解，难以找到全局最优的 PMU 配置方案，影响配置效果和电网监测性能。

动态电网运行特性：现代电网中，新能源发电（如风电、光伏）的大规模接入以及负荷的动态变化，使得电网运行状态具有显著的动态特性。传统的基于静态电网模型的 BPSO - OPP 配置方法难以适应这种动态变化，无法实时调整 PMU 配置以满足不同运行工况下的监测需求。例如，在风电大发时段和负荷高峰时段，电网的功率分布和潮流特性差异较大，需要不同的 PMU 监测重点和配置方案，而现有方法在应对这种动态变化方面存在不足。

数据质量与不确定性：PMU 配置依赖于准确可靠的电网数据，包括网络拓扑结构、电气参数以及历史运行数据等。然而，在实际电网中，数据质量问题普遍存在，如数据缺失、错误、噪声干扰等。同时，由于气象条件变化、设备老化等因素，电网参数存在一定的不确定性。这些数据质量和不确定性问题会影响 BPSO 算法的性能，导致配置结果的偏差，降低电网监测的准确性和可靠性。

5.2 未来发展趋势

为应对上述挑战，基于 BPSO 的最佳 PMU 位置配置研究将朝着以下几个方向发展：

混合优化算法研究：结合其他智能优化算法的优势，开发 BPSO 与其他算法的混合优化策略，提高算法在高维复杂空间中的搜索能力和全局寻优性能。例如，将 BPSO 算法与遗传算法相结合，利用遗传算法的交叉、变异操作增强种群的多样性，避免 BPSO 算法陷入局部最优；或者与模拟退火算法融合，通过模拟退火算法的概率突跳特性，在一定程度上跳出局部最优解，提高算法的优化效果。

动态 PMU 配置方法：深入研究适应电网动态运行特性的 PMU 配置方法，考虑新能源发电和负荷变化等因素，建立动态电网模型。基于实时监测数据和预测信息，实时调整 PMU 配置方案，实现对电网状态的动态、精准监测。例如，利用实时在线监测系统获取电网运行数据，结合短期负荷预测和新能源出力预测结果，通过动态优化算法动态调整 PMU 的安装位置或监测重点，以适应电网运行状态的变化。

数据驱动的配置优化：借助大数据分析和机器学习技术，提高对电网数据质量的处理能力和对不确定性因素的建模能力。通过对海量历史数据的挖掘和分析，识别数据中的规律和特征，建立数据驱动的 PMU 配置优化模型。同时，利用机器学习算法对电网参数的不确定性进行建模和预测，在配置过程中充分考虑不确定性因素的影响，提高配置方案的鲁棒性和可靠性。例如，采用深度学习算法对电网故障数据进行分析，识别出容易发生故障的区域和模式，在 PMU 配置时对这些区域给予重点关注，增强电网监测系统对故障的预警和诊断能力。

与智能电网技术融合：随着智能电网技术的不断发展，如分布式能源管理系统、柔性输电技术、智能变电站等，PMU 配置将与这些新技术深度融合。基于 BPSO 的 OPP 配置将充分考虑智能电网中新技术应用对电网监测和控制的新需求，优化 PMU 配置方案，实现对智能电网的全方位、精细化监测与控制。例如，在分布式能源广泛接入的智能电网中，PMU 配置不仅要满足对传统电网部分的监测，还要与分布式能源管理系统相结合，实现对分布式电源出力、储能状态以及分布式能源与电网交互过程的有效监测和协调控制。

六、结论

基于二进制粒子群优化（BPSO）的最佳 PMU 位置（OPP）配置研究为提高电网状态监测的效率和可靠性、降低监测成本提供了有效的方法和途径。通过合理构建目标函数，充分考虑电网可观性、通信、经济以及冗余性等多种约束条件，利用 BPSO 算法在解空间中的搜索能力，能够得到科学合理的 PMU 配置方案。在实际应用中，该方法已在不同规模和类型的电网中取得了显著成果，有效提升了电网的运行管理水平。

然而，面对高维复杂电网模型、动态电网运行特性以及数据质量与不确定性等挑战，未来仍需进一步深入研究混合优化算法、动态 PMU 配置方法、数据驱动的配置优化以及与智能电网技术的融合等方面，不断完善基于 BPSO 的 OPP 配置技术，以适应现代智能电网快速发展的需求，为保障电力系统的安全、稳定、高效运行提供更加坚实的技术支撑。
