【电力系统潮流】牛顿-拉夫逊(NRPF)算法求潮流，包括变压器分接、Q限制和快速解耦功率流方法【IEEE14节点】附Matlab代码

原创于 2025-09-03 09:45:54 发布 · 970 阅读

30 ·

CC 4.0 BY-SA版权

文章标签：

#算法 #matlab #开发语言

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

电力系统潮流计算是分析电网运行状态、规划电网结构、优化调度方案的核心工具，其核心任务是在已知网络拓扑、元件参数及负荷 / 电源功率的前提下，求解各节点的电压幅值与相角、各支路的功率流向及损耗。牛顿 - 拉夫逊（Newton-Raphson, NR）算法凭借收敛速度快、计算精度高的优势，成为大规模电力系统潮流计算的主流方法；而快速解耦潮流（Fast Decoupled Load Flow, FDLF）算法通过简化 NR 算法的雅克比矩阵，在保证精度的同时大幅提升计算效率。本文以 IEEE14 节点系统为研究对象，系统讲解含变压器分接开关调节、无功功率（Q）限制的 NR 潮流算法（NRPF），并对比分析 FDLF 算法的实现逻辑与应用场景。

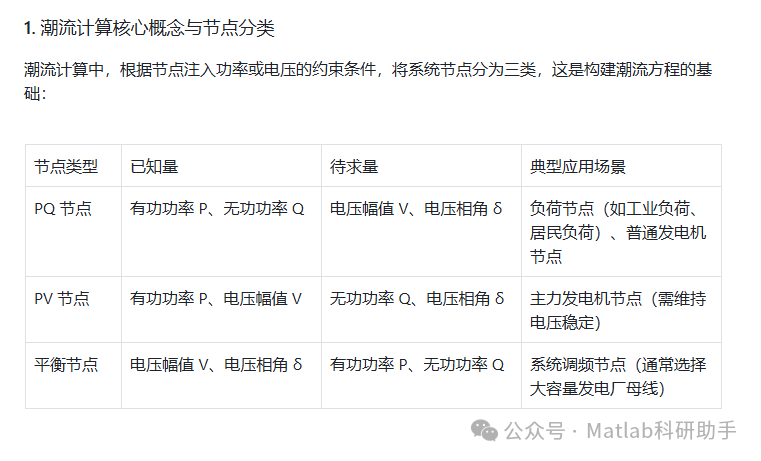

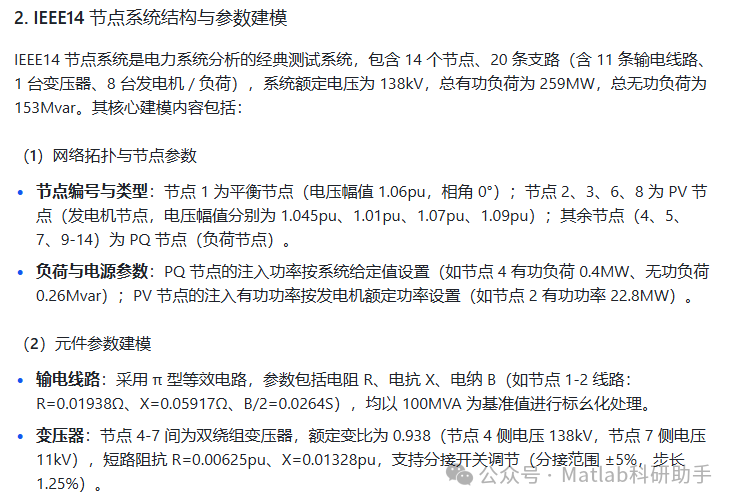

一、电力系统潮流计算基础与 IEEE14 节点系统建模

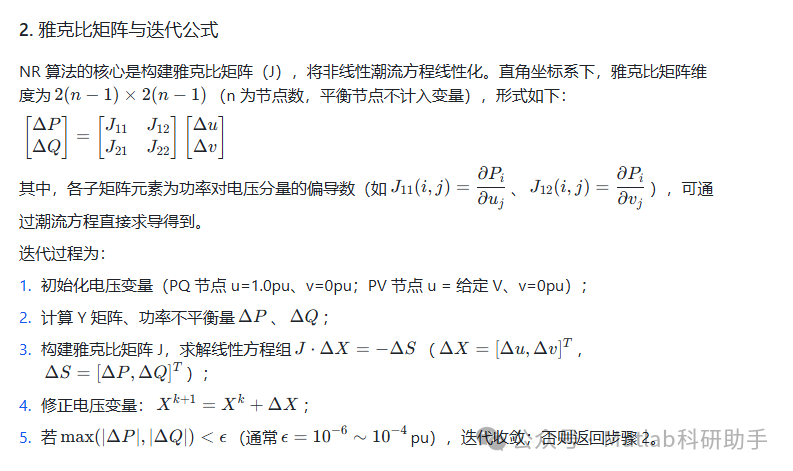

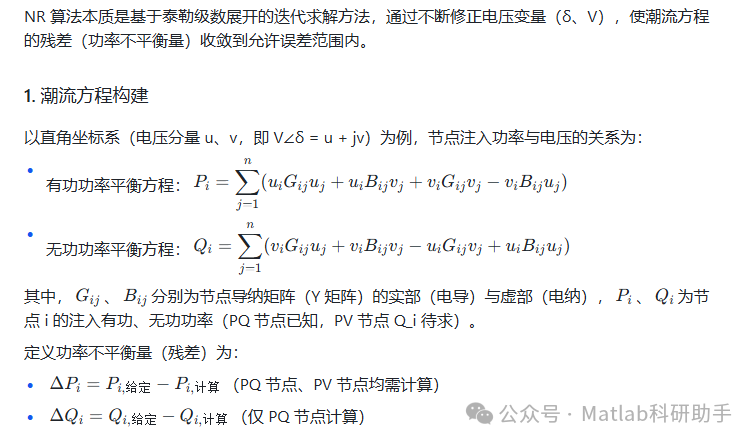

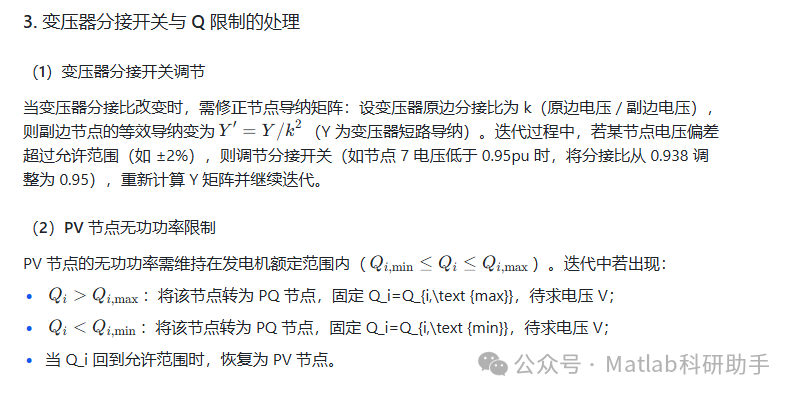

二、牛顿 - 拉夫逊潮流（NRPF）算法原理与实现

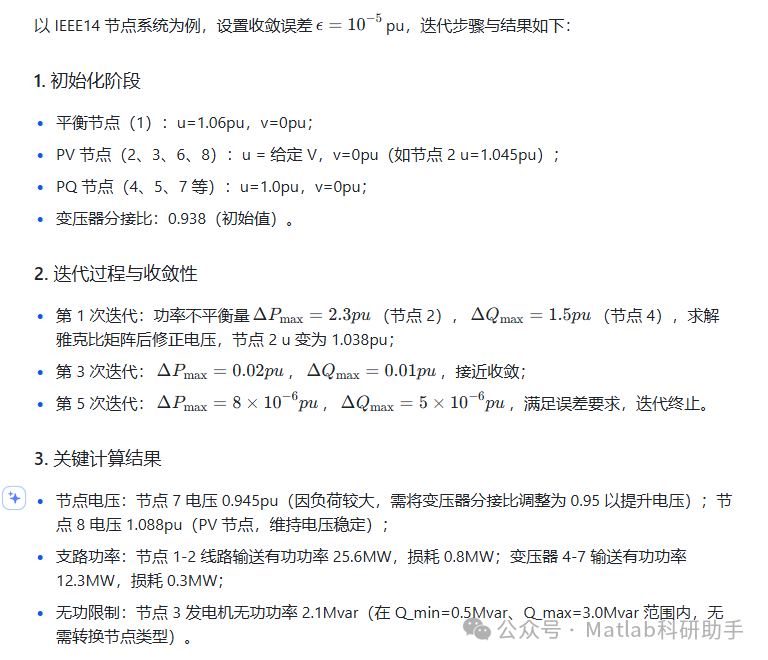

三、IEEE14 节点系统 NRPF 算法计算实例

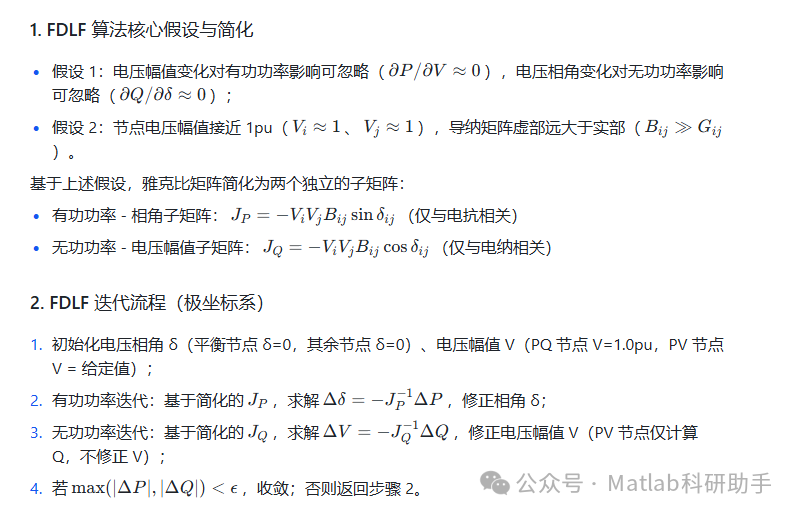

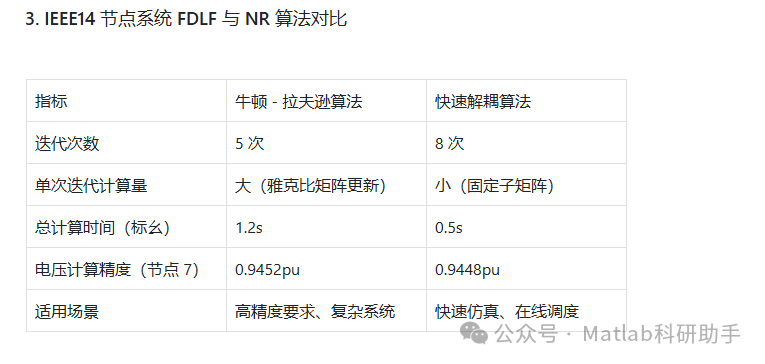

四、快速解耦潮流（FDLF）算法：NR 算法的简化与优化

FDLF 算法基于电力系统的固有特性（有功功率主要受电压相角影响，无功功率主要受电压幅值影响），对 NR 算法的雅克比矩阵进行简化，大幅降低计算量。

六、总结

牛顿 - 拉夫逊算法凭借高精度、快收敛的优势，是 IEEE14 节点等中等规模电力系统潮流计算的首选方法，通过引入变压器分接调节与 Q 限制处理，可准确模拟实际电网的运行约束；而快速解耦算法通过简化矩阵运算，在保证精度的前提下大幅提升计算效率，更适用于在线调度、动态仿真等对实时性要求较高的场景。在工程应用中，需根据系统规模、精度要求与计算资源，选择合适的算法，并通过初始值优化、稀疏计算等技术，平衡计算效率与收敛性，为电力系统的安全稳定运行提供可靠的数值支撑。

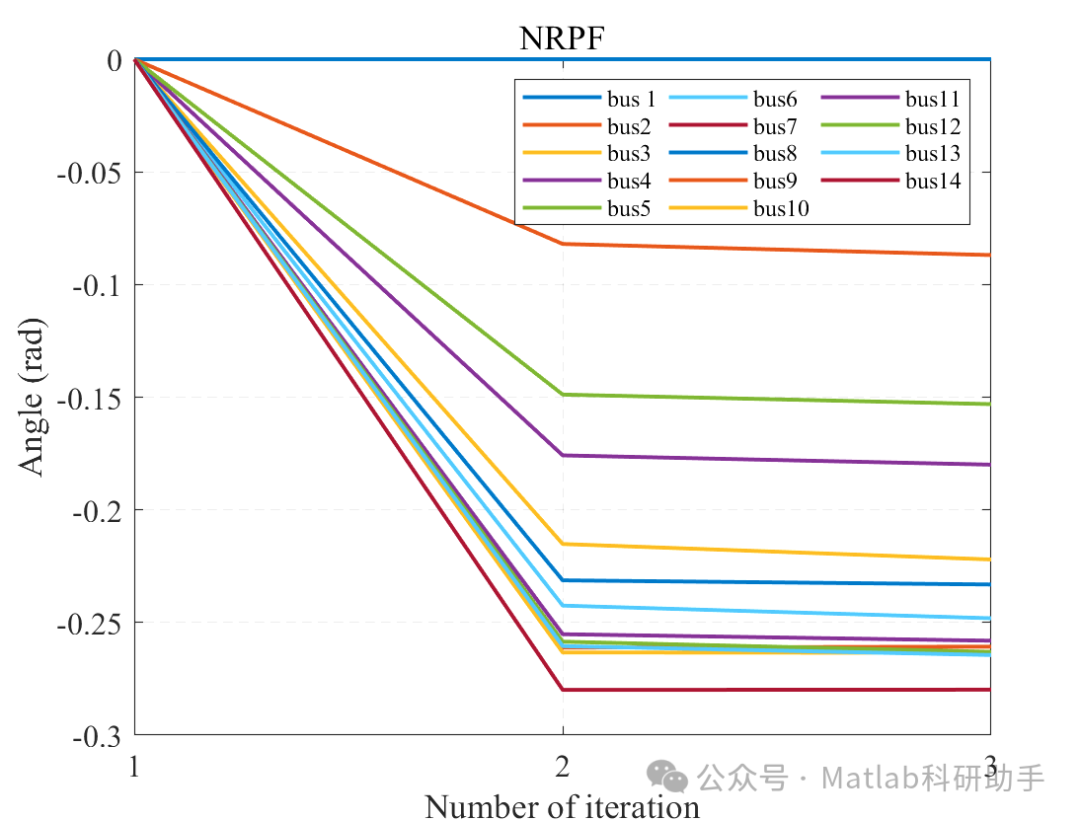

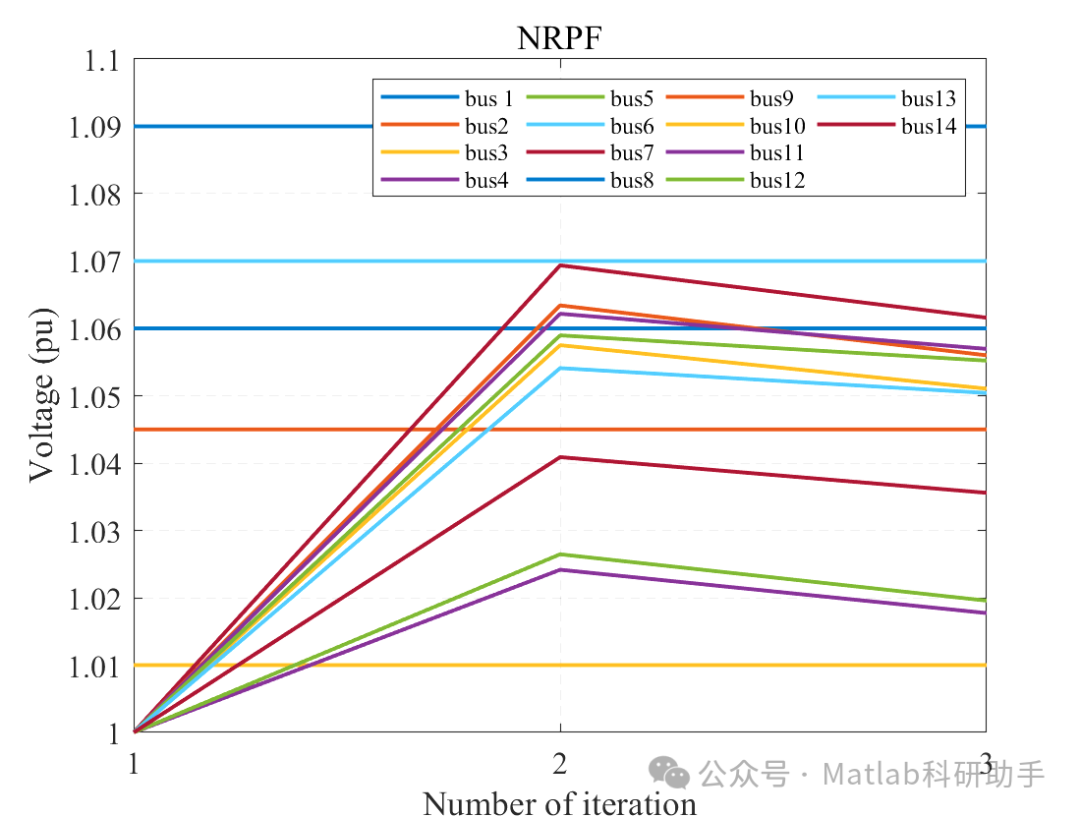

⛳️ 运行结果

🔗 参考文献

[1] 李雪.考虑负荷和风电随机变化的电力系统概率最优潮流问题研究[D].上海大学,2009.

[2] 孟晓丽,唐巍,刘永梅,等.大规模复杂配电网三相不平衡潮流并行计算方法[J].电力系统保护与控制, 2015, 43(13):7.DOI:JournalArticle/5b3bd98cc095d70f00940893.

[3] 聂永辉,肖白,刘凤兰.电力系统最优潮流新模型及其内点法实现[J].电力系统及其自动化学报, 2014, 26(11):5.DOI:10.3969/j.issn.1003-8930.2014.11.011.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
