本文旨在深入探讨单相半波PWM逆变器中绝缘栅双极晶体管（IGBT）二极管模块的关键作用，并详细阐述如何利用MATLAB/Simulink中的Powergui FFT工具对生成的PWM波形进行谐波分析。文章将首先介绍单相半波PWM逆变器的工作原理，接着重点分析IGBT二极管模块在逆变器中的开关特性、续流作用及其对系统性能的影响。随后，本文将详细阐述谐波的危害性以及进行谐波分析的必要性，并逐步演示如何通过Powergui FFT工具对PWM逆变器输出电压电流波形进行傅里叶变换，提取各次谐波分量，从而评估逆变器的输出质量。研究结果表明，IGBT二极管模块的合理选用及PWM控制策略的优化，结合精确的谐波分析，对于提高逆变器效率、降低谐波污染、确保电力系统稳定运行具有重要意义。

关键词： 单相半波PWM逆变器；IGBT二极管模块；谐波分析；Powergui FFT；MATLAB/Simulink

1. 引言

随着电力电子技术的飞速发展，逆变器作为连接直流电源与交流负载的关键设备，在可再生能源并网、电机驱动、不间断电源（UPS）等领域得到了广泛应用。在众多逆变器拓扑中，单相半波脉宽调制（PWM）逆变器以其结构简单、控制灵活等优点，在中小功率场合占据一席之地。然而，逆变器输出电压电流波形中固有的谐波分量一直是电力系统关注的焦点。这些谐波不仅会造成电能损耗、设备过热，甚至可能引发谐振，严重威胁电力系统的安全稳定运行。

本文的研究目标是深入剖析单相半波PWM逆变器中核心功率器件——IGBT二极管模块的作用机制，并探讨如何借助先进的仿真工具对逆变器输出波形进行精确的谐波分析，以期为逆变器设计与优化提供理论依据和实践指导。

2. 单相半波PWM逆变器工作原理概述

单相半波PWM逆变器通常由直流电源、开关器件（如IGBT）、续流二极管和交流负载组成。其基本工作原理是通过控制开关器件的通断，将直流电源转换为交流电压。与全桥逆变器不同，半波逆变器只在一个半周期内对直流电压进行斩波，因此输出电压仅为正或负半周，需要配合其他电路才能获得完整的交流波形。

PWM技术是实现逆变的关键。通过调制开关器件的导通时间（即脉宽），可以改变输出电压的平均值，从而在给定开关频率下，合成出接近正弦波的交流电压。常用的PWM调制方法包括单极性PWM和双极性PWM，其中单极性PWM由于其输出电压只有两个电平，谐波含量相对较高，但控制更为简单。

3. IGBT二极管模块在逆变器中的作用

IGBT（Insulated Gate Bipolar Transistor）是一种复合型全控型电压驱动式电力电子器件，结合了MOSFET的高输入阻抗和GTR的低饱和压降优点，具有开关速度快、通态压降低、驱动功率小、耐压电流大等特点，使其成为逆变器中理想的功率开关器件。IGBT二极管模块通常将IGBT和反并联续流二极管集成在一起，形成一个紧凑的功率单元。

3.1 开关作用

IGBT在逆变器中主要承担快速开关的作用。通过控制IGBT栅极电压，可以使其在导通和关断之间快速转换，从而对直流电压进行高频斩波，形成PWM波形。IGBT的快速开关能力是实现高频PWM调制的关键，高开关频率有利于减小输出滤波器体积，并改善输出波形质量。

3.2 续流作用

集成在IGBT模块中的反并联二极管（也称续流二极管）在逆变器中扮演着至关重要的角色。在感性负载条件下，当IGBT关断时，由于电感中的电流不能瞬时变为零，续流二极管将提供一个电流通路，使感性负载的能量得以释放，防止过电压的产生，保护IGBT免受损坏。同时，续流二极管的存在也确保了负载电流的连续性，使得逆变器能够稳定地向感性负载供电。没有续流二极管，感性负载的能量无法及时回馈，会导致IGBT承受极高的反向电压，从而造成损坏。

3.3 对系统性能的影响

IGBT二极管模块的特性直接影响逆变器的整体性能：

开关损耗：
IGBT在开通和关断过程中会产生损耗，这部分损耗与开关频率和器件的开关特性（如开通时间、关断时间、拖尾电流等）有关。选择低开关损耗的IGBT有助于提高逆变器效率。
导通损耗：
IGBT在导通状态下存在一定的通态压降，导致导通损耗。通态压降越小，导通损耗越低。
热特性：
IGBT模块的散热设计至关重要。良好的散热可以确保IGBT在额定温度范围内工作，提高其可靠性和寿命。
反向恢复特性：
续流二极管的反向恢复特性（如反向恢复时间、反向恢复电荷等）会影响开关过程中的损耗和电磁兼容性（EMC）性能。

4. 谐波分析的必要性与Powergui FFT工具

4.1 谐波的危害性

电力系统中的谐波是指电流和电压波形中除了基波以外的，频率为基波整数倍的正弦分量。逆变器作为非线性负载，其PWM斩波特性决定了其输出波形不可避免地含有谐波。谐波的存在会带来一系列负面影响：

设备损耗增加：
谐波电流流过电动机、变压器等设备时，会产生额外的涡流损耗和磁滞损耗，导致设备发热、效率降低，甚至缩短寿命。
设备过载：
谐波电压和电流可能导致设备绝缘击穿，特别是对电容器和电缆，会引起局部过热和加速老化。
电网谐振：
当谐波频率与电网或设备固有频率接近时，可能引发串联或并联谐振，导致电压和电流畸变严重，甚至造成设备损坏或系统崩溃。
电磁干扰：
高频谐波会产生电磁辐射，对通信设备、控制系统等造成干扰。
功率因数下降：
谐波的存在导致无功功率增加，降低了系统的功率因数，增加了电能传输损耗。

4.2 Powergui FFT工具

为了量化逆变器输出波形中的谐波含量，需要进行傅里叶分析。MATLAB/Simulink中的Powergui模块集成了FFT（Fast Fourier Transform）工具，为电力电子系统的谐波分析提供了便捷高效的手段。Powergui FFT工具能够对离散采样的时域波形进行傅里叶变换，将其分解为基波和各次谐波分量，并计算出各次谐波的幅值、相位以及总谐波畸变率（THD）。

5. 基于Powergui FFT工具的PWM波形谐波分析研究

本节将以一个典型的单相半波PWM逆变器模型为例，详细阐述如何利用Powergui FFT工具进行谐波分析。

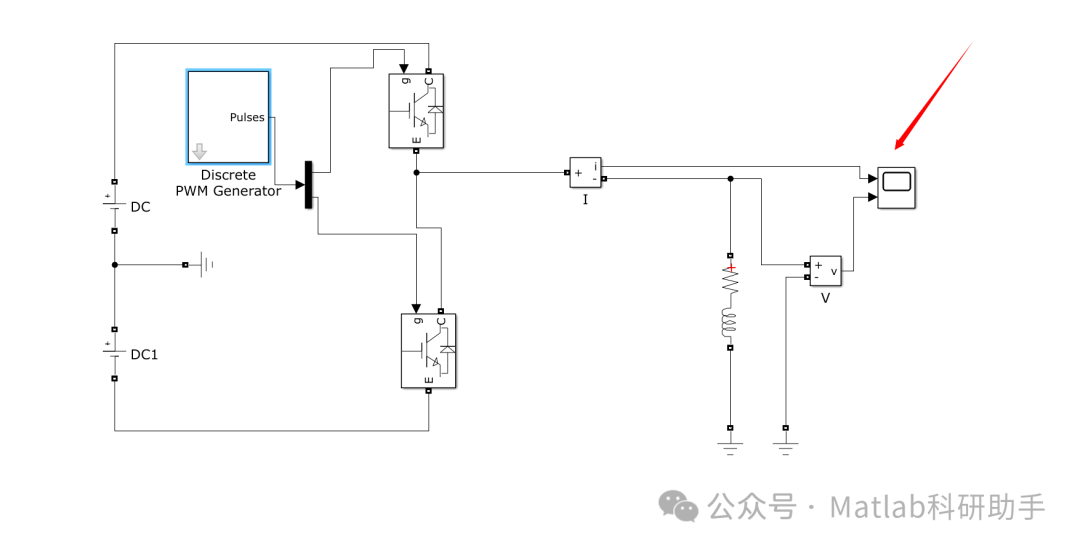

5.1 仿真模型搭建

在MATLAB/Simulink环境中搭建单相半波PWM逆变器仿真模型，主要包括：

直流电源：
模拟直流输入电压。
IGBT二极管模块：
使用Simulink自带的“IGBT”模块，并配置其反并联二极管。
PWM发生器：
生成SPWM（正弦脉宽调制）信号，控制IGBT的通断。
RL负载：
模拟感性负载。
电压/电流测量模块：
测量逆变器输出电压和电流波形。

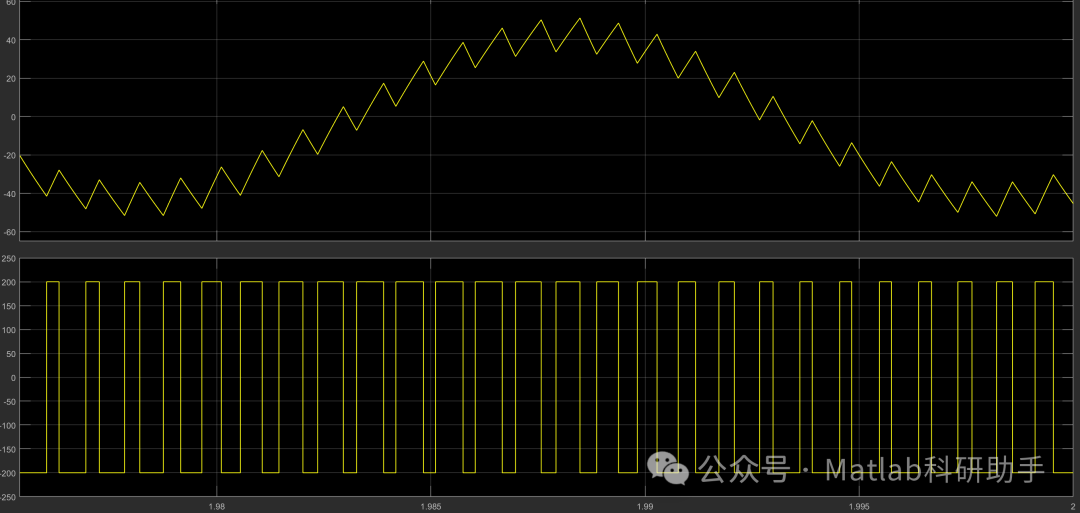

Scope示波器：
实时显示波形。
Powergui模块：
进行谐波分析。

5.2 仿真参数设置

设定仿真参数，例如：

直流输入电压：Vdc
开关频率：fs
调制比：m
负载电阻：R
负载电感：L
仿真时间：t_sim

5.3 谐波分析步骤

运行仿真：
运行Simulink模型，采集逆变器输出电压或电流波形数据。
打开Powergui：
双击Simulink模型中的Powergui模块，打开其设置界面。
选择FFT工具：
在Powergui界面中选择“FFT Analysis”选项卡。
选择输入信号：
在“Input”下拉菜单中选择需要分析的信号（例如：输出电压或电流）。
设置分析参数：
- Fundamental frequency（基波频率）：
  设置基波频率（例如：50 Hz）。
- Number of cycles（分析周期数）：
  设置进行FFT分析的波形周期数。通常选择整数个周期，以减小频谱泄漏。
- Start time（起始时间）：
  设置FFT分析开始的时间点。
- Display（显示模式）：
  选择显示频谱的类型（如“Magnitude in % of fundamental”）。
- Max frequency（最大频率）：
  设置FFT分析的最高频率。
- Harmonic order（谐波次数）：
  设置需要显示的谐波次数范围。
执行FFT分析：
点击“Display”按钮，Powergui FFT工具将对选定信号进行傅里叶变换，并在新的窗口中显示频谱图和谐波分析结果，包括各次谐波的幅值（通常以基波百分比表示）和THD值。

5.4 结果分析与讨论

通过Powergui FFT工具获得的谐波分析结果可以用于：

评估逆变器输出质量：
THD值是衡量波形畸变程度的重要指标，THD值越低，波形质量越好。
识别主要谐波分量：
分析频谱图，找出幅值较大的次谐波，以便采取措施抑制。
优化PWM控制策略：
不同的PWM调制策略（如SPWM、SVPWM等）和调制比、开关频率会影响谐波含量。通过谐波分析可以评估不同控制策略的效果，从而优化控制参数。
设计输出滤波器：
根据谐波分析结果，可以设计合适的LC滤波器来滤除高次谐波，使输出波形更接近正弦波。
验证理论分析：
将仿真结果与理论计算结果进行对比，验证理论模型的准确性。

6. 结论

本文对单相半波PWM逆变器中IGBT二极管模块的作用进行了深入探讨，并详细阐述了如何利用MATLAB/Simulink中的Powergui FFT工具对逆变器输出PWM波形进行谐波分析。研究表明，IGBT作为核心开关器件，其快速开关能力和续流二极管的保护作用是逆变器高效稳定运行的关键。同时，谐波是电力电子设备固有的问题，准确的谐波分析对于评估逆变器输出质量、指导优化设计具有重要意义。
