🔥 内容介绍

车牌识别技术在智能交通系统中扮演着至关重要的角色，其应用范围涵盖了车辆管理、交通监控、违法查处等多个方面。车牌检测作为车牌识别的第一个环节，其性能直接影响到后续字符分割和识别的准确率。传统的车牌检测方法包括基于颜色、边缘、纹理等特征的方法，但这些方法往往对光照、角度、背景复杂程度等环境因素敏感。近年来，随着计算机视觉技术的不断发展，基于形态学算子的车牌检测方法因其对图像噪声和形变具有较好的鲁棒性而受到广泛关注。

形态学（Mathematical Morphology）是一种基于集合论的图像分析方法，其基本思想是利用具有一定形状的结构元素（Structuring Element）对图像进行操作，从而达到提取目标特征、抑制噪声、连接断裂区域等目的。在车牌检测中，常用的形态学算子包括腐蚀、膨胀、开运算、闭运算、顶帽变换和黑帽变换等。

腐蚀和膨胀是形态学运算中最基本的两种操作。腐蚀操作可以使图像中的亮区域收缩，暗区域扩张，从而消除图像中的小亮点或细小连接；膨胀操作则相反，可以使图像中的亮区域扩张，暗区域收缩，从而填充图像中的小孔洞或连接断裂的区域。通过将腐蚀和膨胀操作进行组合，可以形成开运算和闭运算。开运算是先腐蚀后膨胀，能够平滑图像轮廓，消除细小突出；闭运算是先膨胀后腐蚀，能够填充图像中的小孔洞，连接断裂区域。

在车牌检测中，由于车牌通常具有矩形或近似矩形的形状，并且其内部字符具有一定的连通性，因此可以利用形态学算子来提取这些特征。例如，可以通过闭运算来连接车牌区域内断裂的字符笔画，使其形成一个完整的连通区域。此外，车牌的灰度值通常与背景存在一定的差异，可以利用顶帽变换（Top-hat Transform）或黑帽变换（Black-hat Transform）来增强车牌区域的对比度。顶帽变换是原图像减去开运算结果，可以突出图像中的亮区域小物体；黑帽变换是闭运算结果减去原图像，可以突出图像中的暗区域小物体。

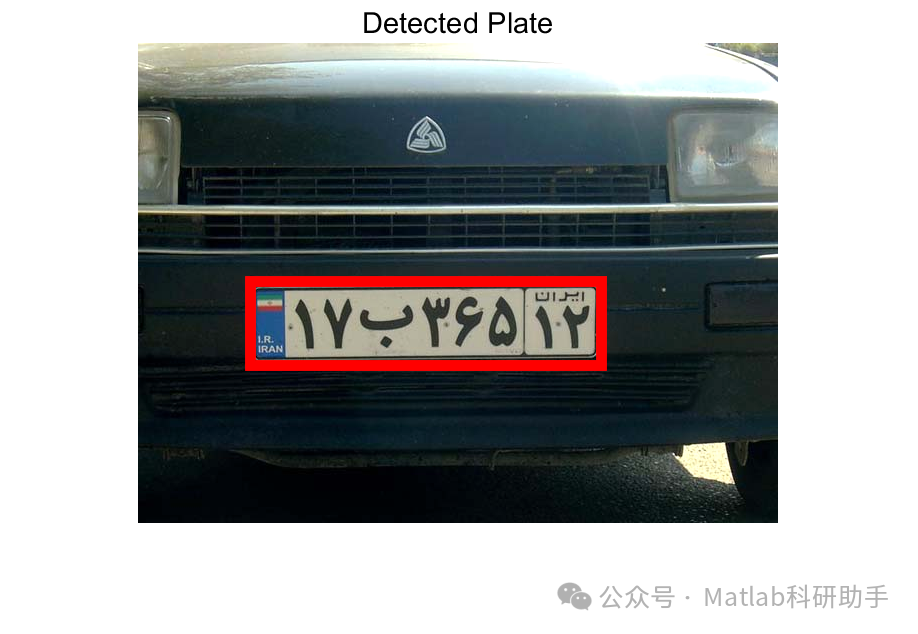

基于形态学算子的车牌检测算法通常包括以下步骤：首先，对输入的图像进行灰度化处理，将彩色图像转换为灰度图像，以便后续的形态学运算。其次，对灰度图像进行预处理，例如直方图均衡化，以增强图像对比度，改善图像质量。然后，根据车牌的特点选择合适的结构元素和形态学算子。例如，可以利用水平方向的结构元素进行闭运算，以连接车牌区域的水平笔画；也可以利用矩形结构元素进行顶帽变换，以增强车牌区域的亮度。最后，对形态学运算的结果进行二值化处理，并通过连通区域分析等方法，识别出车牌区域。

尽管基于形态学算子的车牌检测方法在一定程度上能够克服光照、角度等因素的影响，但仍然存在一些挑战。例如，当车牌被遮挡或污损时，形态学算子的效果可能会受到影响；当背景中存在与车牌形状相似的区域时，可能会出现误检。为了提高车牌检测的准确率和鲁棒性，未来的研究可以考虑将形态学算子与其他图像处理技术相结合，例如边缘检测、纹理分析、机器学习等。同时，也可以针对不同国家和地区的车牌特点，设计更为精细的形态学结构元素和算法，以适应更为复杂的实际应用场景。

总而言之，形态学算子在车牌检测中具有重要的应用价值。通过合理选择和组合不同的形态学算子，可以有效地提取车牌区域的特征，提高车牌检测的准确率。随着深度学习等先进技术的不断发展，形态学算子与神经网络的融合有望为车牌检测带来新的突破，推动智能交通系统迈向更高的发展阶段。
