🔥 内容介绍

无人机（Unmanned Aerial Vehicle, UAV）凭借其灵活机动、部署便捷等特点，在航拍测绘、物流配送、农业植保、搜索救援等领域的应用日益广泛。路径规划作为无人机自主导航的核心技术之一，其任务是在满足无人机动力学约束、避障要求、任务需求等条件下，为无人机规划出一条从起点到终点的最优或次优路径。传统的路径规划方法如 A * 算法、Dijkstra 算法等，虽能在静态环境中规划出较优路径，但在动态环境下，面对突发障碍物或无人机自身状态变化时，适应性和鲁棒性往往不足。

模型预测控制（Model Predictive Control, MPC）作为一种先进的控制策略，通过滚动优化和反馈校正机制，能够有效处理带约束的优化问题，对模型不确定性和外部扰动具有较强的鲁棒性，非常适合无人机在复杂动态环境中的路径规划。基于 MPC 的无人机路径规划方法，能够实时根据环境变化和无人机状态调整路径，确保无人机安全、高效地完成任务。因此，深入研究基于 MPC 的无人机路径规划技术，对于提升无人机的自主导航能力具有重要的理论意义和实际应用价值。

一、MPC 的基本原理

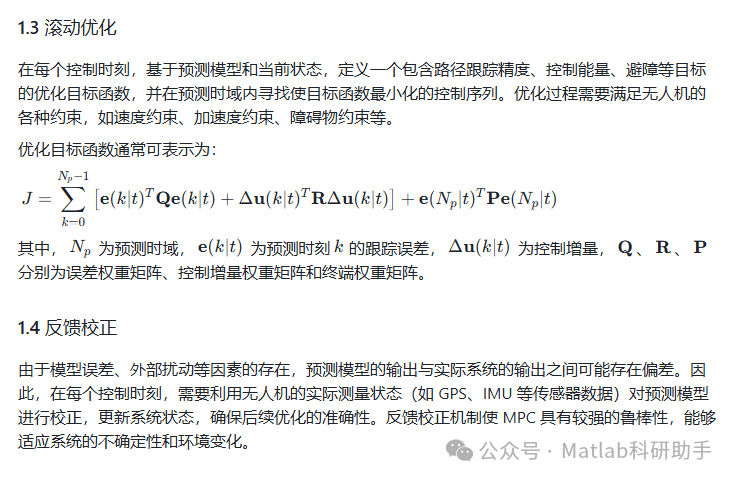

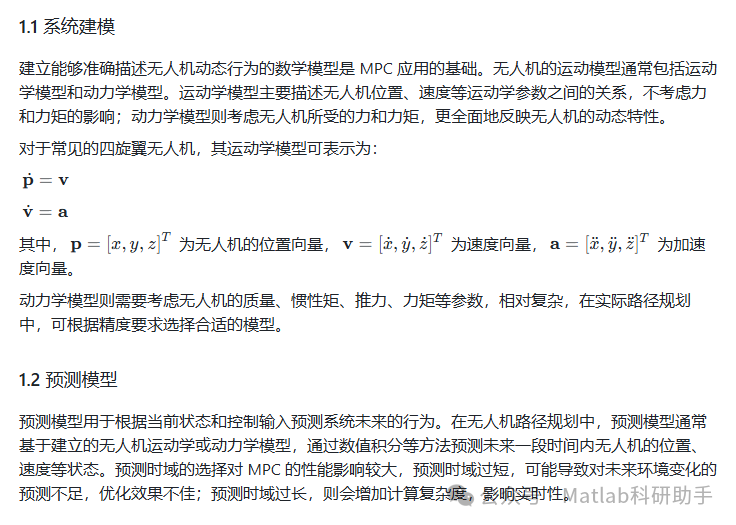

模型预测控制是一种基于滚动时域优化的控制方法，其核心思想是在每个控制时刻，根据系统当前状态和预测模型，在有限的预测时域内求解一个带约束的优化问题，得到一组最优控制序列，然后只执行该序列的第一个控制量，在下一个控制时刻，重复上述过程，利用新的测量状态更新优化问题并重新求解。MPC 的基本原理主要包括以下几个关键步骤：

二、基于 MPC 的无人机路径规划关键技术

2.1 路径跟踪与轨迹生成

基于 MPC 的无人机路径规划首先需要生成一条参考路径，参考路径可以是预先规划的全局路径（如通过 A * 算法生成），也可以是根据任务需求动态生成的路径。MPC 的主要任务是通过滚动优化使无人机能够精确跟踪参考路径，同时满足各种约束。

在路径跟踪过程中，跟踪误差的定义至关重要，通常采用位置误差、速度误差等作为优化目标的一部分，通过调整权重矩阵

、

等参数，平衡路径跟踪精度和控制能量消耗。此外，为了使无人机的运动更加平滑，还可以在优化目标中加入对加速度、 jerk（加加速度）的惩罚项。

2.2 动态避障策略

在动态环境中，无人机需要实时检测障碍物，并根据障碍物的位置和运动状态调整路径，避免碰撞。基于 MPC 的动态避障策略通常将障碍物约束引入优化问题中，确保在预测时域内无人机与障碍物保持安全距离。

常见的障碍物约束处理方法有：

惩罚函数法：在优化目标函数中加入障碍物惩罚项，当无人机靠近障碍物时，惩罚项增大，使优化算法倾向于远离障碍物。惩罚函数的形式可以是距离的函数，如当无人机与障碍物的距离小于安全距离时，惩罚项随距离的减小而急剧增大。

约束条件法：将无人机与障碍物的距离大于安全距离作为硬约束，加入到优化问题的约束条件中。这种方法能够严格保证避障安全性，但会增加优化问题的复杂度，可能导致优化问题无解。

对于动态障碍物，需要预测其未来的运动轨迹，并将预测轨迹纳入障碍物约束中，使无人机能够提前调整路径，避开动态障碍物。

2.3 约束处理

无人机在路径规划过程中面临多种约束，如：

运动学约束：包括最大速度、最大加速度、最大角速度等，这些约束由无人机的物理性能决定，必须严格遵守，否则可能导致无人机失控。

环境约束：主要是障碍物约束，包括静态障碍物（如建筑物、树木等）和动态障碍物（如其他无人机、鸟类等）。

任务约束：如路径长度、飞行时间、特定区域的禁飞限制等。

MPC 通过将这些约束纳入优化问题中，在滚动优化过程中确保约束得到满足。对于复杂的约束条件，可采用松弛变量法、惩罚函数法等方法进行处理，在保证安全性的前提下，提高优化问题的可解性。

2.4 计算效率提升

MPC 的滚动优化需要在每个控制时刻求解一个带约束的优化问题，计算量较大，尤其是在预测时域较长或约束条件复杂的情况下，可能无法满足无人机路径规划的实时性要求。因此，提升计算效率是基于 MPC 的无人机路径规划的关键技术之一。

常用的计算效率提升方法有：

简化模型：在保证精度的前提下，采用简化的无人机模型，如使用运动学模型代替动力学模型，减少模型的计算复杂度。

优化算法改进：采用高效的优化算法，如内点法、梯度下降法等，加快优化问题的求解速度。同时，可利用并行计算技术，对优化过程进行并行处理，提高计算效率。

预测时域自适应调整：根据环境复杂度和计算资源状况，动态调整预测时域的长度。在简单环境中，可采用较短的预测时域，减少计算量；在复杂环境中，适当增加预测时域，提高路径规划的鲁棒性。

三、基于 MPC 的无人机路径规划应用场景

3.1 室内环境路径规划

室内环境通常空间狭小、障碍物密集，且 GPS 信号弱或无 GPS 信号，对无人机的路径规划精度和避障能力要求较高。基于 MPC 的路径规划方法，结合室内定位技术（如视觉定位、激光雷达定位等），能够实时感知室内环境，规划出避障路径。例如，在仓库盘点中，无人机需要在货架之间穿梭，MPC 可以根据激光雷达检测到的货架位置，实时调整路径，确保无人机安全、高效地完成盘点任务。

3.2 室外动态环境路径规划

室外环境中存在大量动态障碍物，如车辆、行人、其他无人机等，且环境变化复杂。基于 MPC 的路径规划方法能够通过传感器实时检测动态障碍物的运动状态，预测其未来轨迹，并在优化过程中考虑这些预测信息，提前规划出避开动态障碍物的路径。例如，在无人机物流配送中，当遇到突然出现的车辆时，MPC 可以迅速调整无人机的飞行轨迹，绕开车辆，继续完成配送任务。

3.3 多无人机协同路径规划

在多无人机协同作业场景中，如编队飞行、协同搜救等，需要避免无人机之间的碰撞，同时实现整体任务的高效完成。基于 MPC 的多无人机协同路径规划，通过在每个无人机的优化目标中加入与其他无人机的距离约束，或采用集中式与分布式相结合的 MPC 策略，实现多无人机的协同避障和路径优化。集中式 MPC 由一个中心控制器为所有无人机规划路径，优化效果好但计算量大；分布式 MPC 中每个无人机独立进行优化，通过信息交互实现协同，计算量小但需要设计合理的交互策略。

四、面临的挑战与未来发展方向

4.1 面临的挑战

4.1.1 模型精度与计算复杂度的平衡

高精度的无人机模型能够更准确地反映无人机的动态特性，但会增加计算复杂度，影响 MPC 的实时性；而简化模型虽然计算量小，但可能导致模型误差增大，影响路径规划精度。如何在模型精度和计算复杂度之间取得平衡，是基于 MPC 的无人机路径规划面临的重要挑战。

4.1.2 动态障碍物的精准预测

在动态环境中，动态障碍物的运动状态具有不确定性，其未来轨迹的精准预测难度较大。如果预测不准确，可能导致无人机规划的路径与障碍物发生碰撞，影响安全性。因此，如何提高动态障碍物轨迹预测的准确性，是基于 MPC 的路径规划需要解决的关键问题。

4.1.3 复杂约束下的优化问题求解

无人机路径规划涉及多种复杂约束，如非凸约束、时变约束等，这些约束会使优化问题变得复杂，甚至难以求解。如何设计高效的优化算法，处理复杂约束，确保优化问题的可解性和求解速度，是制约基于 MPC 的无人机路径规划应用的重要因素。

4.1.4 传感器噪声与不确定性

无人机的状态测量依赖于传感器，如 GPS、IMU 等，传感器噪声会导致状态估计误差，影响 MPC 的反馈校正效果和路径规划精度。此外，环境中的不确定性因素，如风速扰动等，也会影响无人机的运动状态，增加路径规划的难度。

4.2 未来发展方向

4.2.1 与智能算法的融合

将深度学习、强化学习等智能算法与 MPC 相结合，有望提高无人机路径规划的性能。例如，利用深度学习算法对动态障碍物的轨迹进行预测，提高预测精度；利用强化学习算法优化 MPC 的权重矩阵或约束条件，提升路径规划的适应性和鲁棒性。

4.2.2 分布式 MPC 的协同优化

针对多无人机协同路径规划，进一步发展分布式 MPC 技术，设计高效的信息交互机制和协同优化策略，减少对中心控制器的依赖，提高系统的灵活性和可靠性。同时，研究多无人机之间的任务分配与路径规划的联合优化方法，实现整体任务的高效完成。

4.2.3 鲁棒 MPC 与自适应 MPC 的发展

鲁棒 MPC 通过考虑模型不确定性和外部扰动的范围，设计具有鲁棒性的优化策略，提高无人机在不确定环境中的路径规划性能；自适应 MPC 能够根据系统的实际运行状态在线调整模型参数或优化目标，使系统始终保持良好的性能。发展鲁棒 MPC 和自适应 MPC 技术，是提升基于 MPC 的无人机路径规划鲁棒性的重要方向。

4.2.4 硬件加速与实时优化算法

随着无人机计算能力的提升，结合 FPGA、GPU 等硬件加速技术，以及开发更高效的实时优化算法，能够进一步提高 MPC 的计算速度，满足复杂环境下无人机路径规划的实时性要求。例如，利用 FPGA 对优化算法进行硬件实现，可显著提高计算效率。

结论

基于 MPC 的无人机路径规划方法凭借其滚动优化和反馈校正机制，能够有效处理无人机路径规划中的各种约束，对动态环境和模型不确定性具有较强的鲁棒性，在无人机自主导航领域具有广阔的应用前景。通过建立准确的系统模型、设计合理的优化目标和约束条件、提升计算效率等关键技术的突破，能够进一步提高基于 MPC 的无人机路径规划性能。

尽管目前基于 MPC 的无人机路径规划仍面临模型精度与计算复杂度平衡、动态障碍物预测、复杂约束求解等挑战，但随着智能算法的融合、分布式协同优化、鲁棒与自适应 MPC 技术的发展以及硬件加速的应用，该领域将不断取得新的进展，为无人机在更复杂、更动态的环境中实现自主、安全、高效的路径规划提供有力支撑，推动无人机技术在各个领域的深入应用。

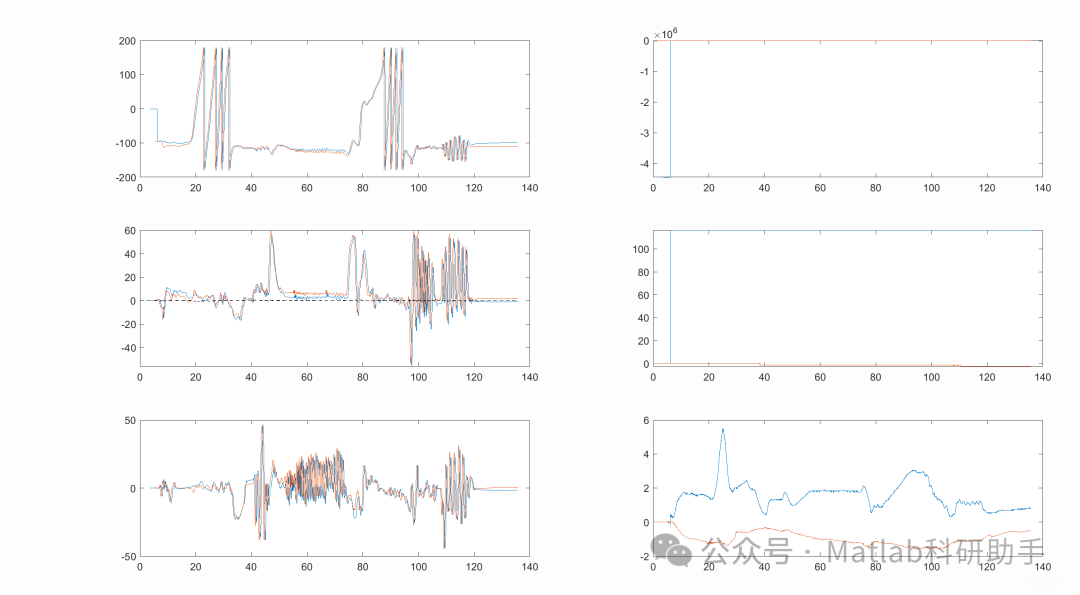

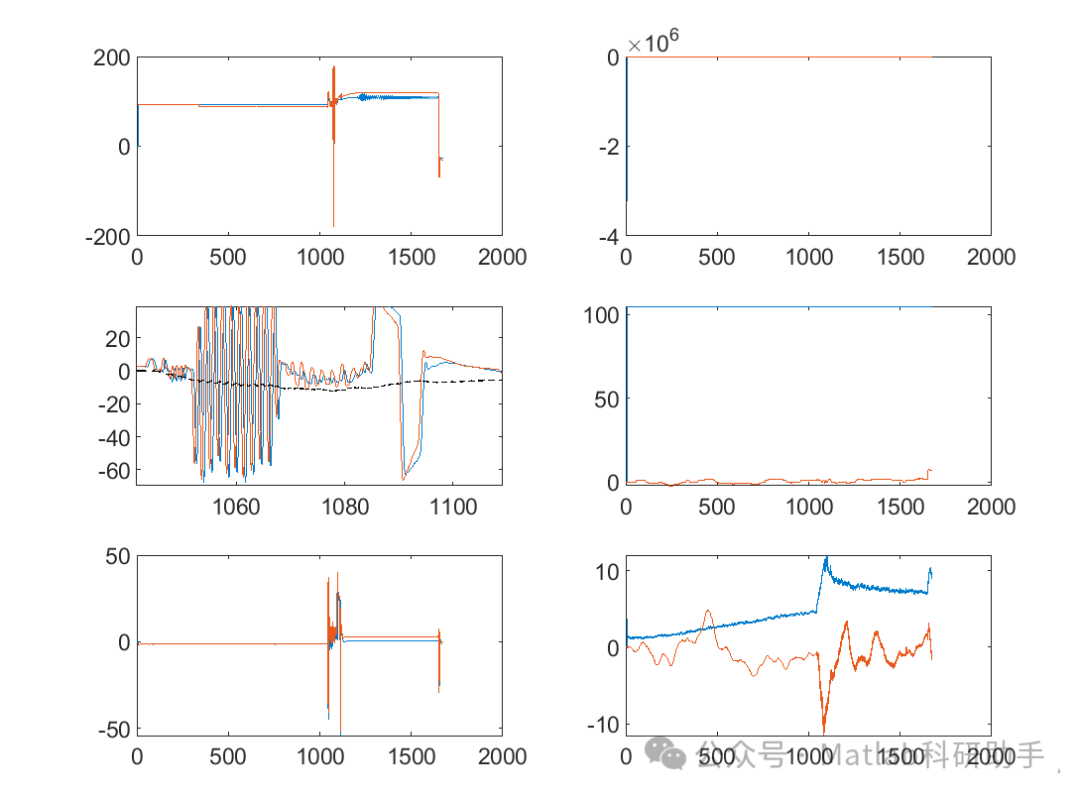

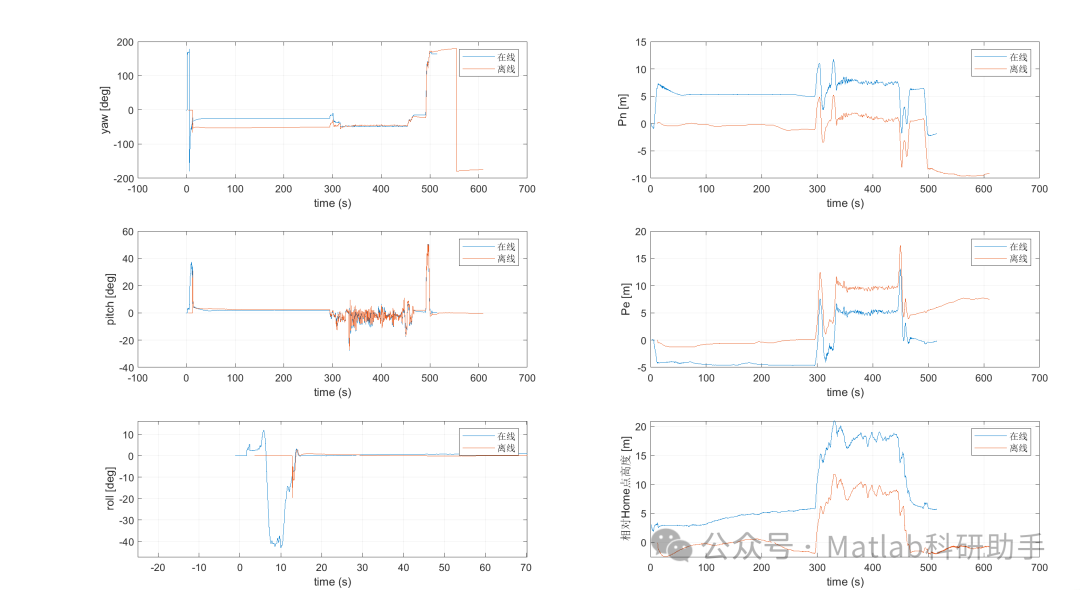

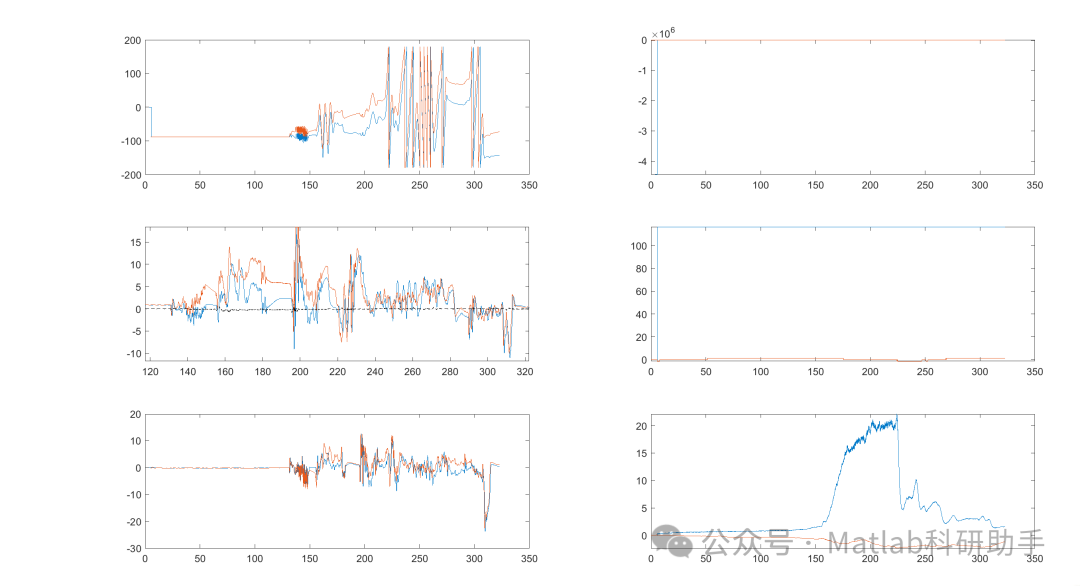

⛳️ 运行结果

🔗 参考文献

[1] 张丽霞,田硕,潘福全,等.基于MPC的智能车辆路径规划与跟踪控制[J].河南科技大学学报(自然科学版), 2024, 45(1):1-11.

[2] 张丽霞,田硕,潘福全,et al.基于MPC 的智能车辆路径规划与跟踪控制[J].Journal of Henan University of Science & Technology, Natural Science, 2024, 45(1).DOI:10.15926/j.cnki.issn1672-6871.2024.01.001.

[3] 雷芳华,朱建武,陈丹.改进MPC的无人驾驶汽车路径规划研究[J].南方农机, 2022(053-011).DOI:10.3969/j.issn.1672-3872.2022.11.012.
