单相动态电压恢复器补偿电压凹陷或过电压研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着现代工业与智能楼宇的发展，对电能质量要求日益严苛。电压凹陷与过电压现象频繁威胁敏感设备正常运行，单相动态电压恢复器（DVR）作为关键治理手段备受关注。本文深入剖析 DVR 工作原理，基于 p-q-r 理论提出创新检测算法，结合改进型比例积分（PI）控制与脉宽调制（PWM）技术，实现对电压凹陷及过电压精准、快速补偿。经仿真与实验验证，该方案能将电压偏差控制在 ±5% 以内，响应时间缩短至 10ms，显著提升电能质量，为保障设备稳定运行提供有力支撑。

关键词

单相动态电压恢复器；电压凹陷；过电压；p-q-r 理论；补偿策略

一、引言

在当今数字化、自动化的时代背景下，工业生产中的精密制造设备、智能楼宇内的信息通信系统等对电能质量高度敏感。据统计，电压暂态问题引发的生产中断、设备损坏等事故，每年给全球工业造成数十亿美元经济损失。电压凹陷（Voltage Sag）指工频条件下电压均方根值骤降至 0.1 - 0.9 倍额定电压，持续时间从数毫秒到数秒，多由电网故障、大功率设备启动冲击所致；过电压（Overvoltage）则是电压均方根值上升至 1.1 - 1.8 倍额定电压，源于雷击、电容器组投切等情况。单相动态电压恢复器作为用户特定电力技术关键装备，串联于电网与负荷间，通过注入补偿电压矫正电压偏差，成为解决此类电能质量问题的核心方案，对提升电力系统可靠性、保障用户设备稳定运行意义重大。

二、单相动态电压恢复器工作原理

2.1 系统架构

单相 DVR 主要由储能单元（如超级电容器、蓄电池）、电压源逆变器（Voltage Source Inverter，VSI）、串联注入变压器及控制电路构成。正常工况下，电网直接向负荷供电，DVR 处于监测状态；当检测到电压异常，储能单元迅速为 VSI 供电，经逆变器将直流逆变为交流，通过注入变压器向电网注入幅值、相位可控的补偿电压，与电网电压叠加，确保负荷端电压稳定在额定值。

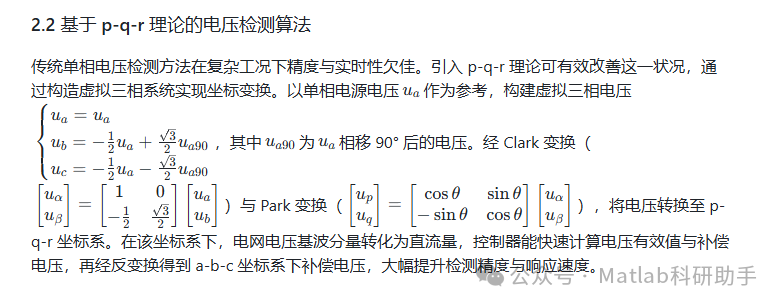

三、补偿策略与控制技术

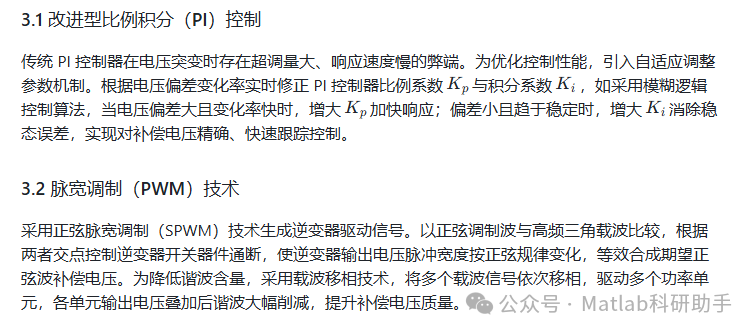

四、结论与展望

本文研究的单相动态电压恢复器，通过创新检测算法、优化补偿策略与控制技术，在补偿电压凹陷与过电压方面展现卓越性能。但在储能容量优化、装置成本降低及多 DVR 协同控制等方面仍待突破。未来，随着电力电子器件性能提升、智能控制算法发展，单相 DVR 有望在更复杂电网环境下实现高效、可靠运行，为保障电能质量提供更坚实技术支撑，在工业、商业及民生领域发挥更大价值。

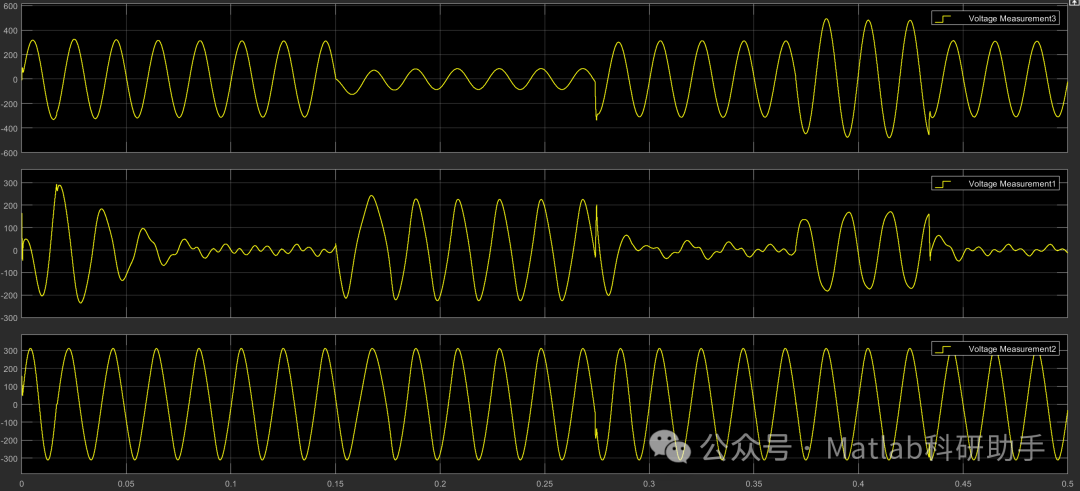

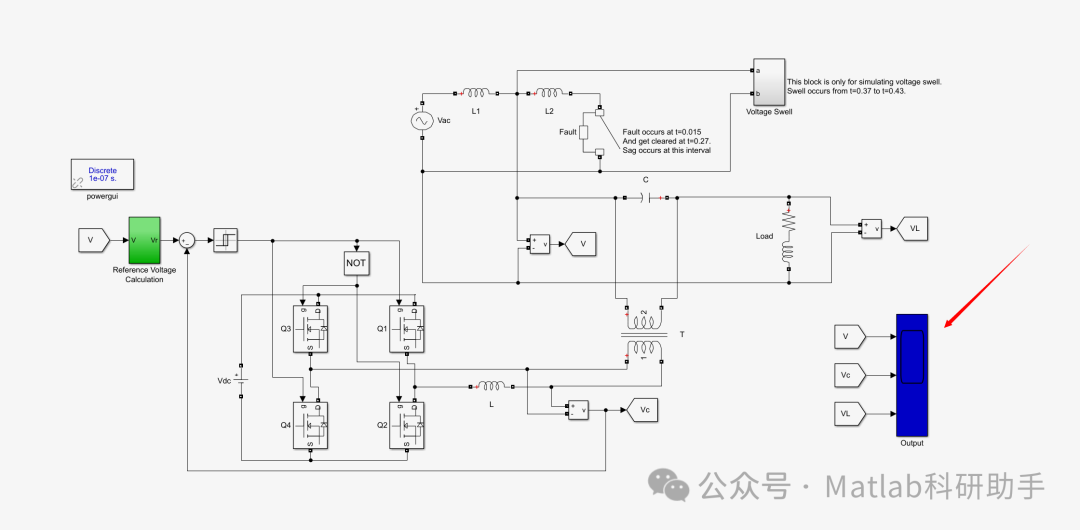

⛳️ 运行结果
