【一次调频】考虑储能电池参与一次调频技术经济模型的容量配置方法附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

规模间歇电源并网引起的电网频率问题，导致对引入储能辅助调频的研究越发迫切。提出一种考虑储能电池参与一次调频技术经济模型的容量配置方法。阐述了储能电池功率和容量设计的通用方法；通过分析储能电池在调频运行过程中的成本和效益，基于全寿命周期理论，运用净现值法结合仿真模型构建储能电池参与一次调频的技术经济模型；设计了一种储能电池参与一次调频的充放电策略，在此基础上，考虑受风电出力波动影响的电网综合负荷，从与之对应的电网频率信号波动特性出发，在确定的电网调频及储能电池运行要求约束下，得出调频效果最优、经济性最优以及两者综合最优目标下的储能电池容量配置方案。仿真结果表明了该方法的合理性及有效性。本研究有助于推动储能电池在辅助调频服务上的示范与工程化应用。

一、引言

近年，以 “智能电网 + 特高压电网 + 清洁能源” 为核心的能源互联网迅速兴起，其中，清洁能源中如风电等具有波动性和不确定性，其出力波动的幅值、频率及分布等特性与电网负荷波动趋势弱相关，该不确定性给电网调频带来挑战，且调频容量的限制也制约了电网消纳清洁能源的能力。

储能电池具有响应迅速、控制精度高的特点，在此背景下，探讨储能参与电网调频具备一定的必要性。而储能容量的科学合理配置，是储能应用规划的重要环节，也是推动其进入调频市场的基础。目前，相关学者对储能电池的容量配置进行了初步研究。文献综述了储能参与调频的研究现状，指出储能的容量配置与经济性评估的初步思路，即基于容量配置结果分析储能在辅助调频领域的经济价值，同时反过来指导与修正储能的容量配置。文献提出了基于机会约束规划的储能参与风电场一次调频的容量优化方法，构建了以风储系统运行成本最小为目标，满足一次调频需求为约束的优化模型。文献提出了一种基于净效益最大的平抑风电功率波动的混合储能容量配置方法，通过分析不同功率分配方法的差异，计及减少风电场旋转备用和并网通道容量的效益，结合全寿命周期成本，得到净效益最高的容量配置结果。文献提出适用于大规模集中式可再生能源领域，以平滑出力波动和跟踪计划出力为应用模式的储能容量配置算法，并提炼出影响配置结果的敏感因素。

显然，目前对于储能电池的容量配置，多基于经验分析，而并非是以系统、细化的技术经济模型为基础，其方法适应性和可行性不强，且较多关注储能辅助风电并网的容量配置。因此，充分考虑调频应用特征及储能电池的技术经济特征，建立储能电池参与一次调频的技术经济模型，并在此基础上进行科学合理的容量配置很有意义。

因此，本文对储能电池（下文简称储能）参与一次调频的容量配置方法展开研究。首先阐述了储能容量配置的通用方法，并基于全寿命周期理论构建了储能参与一次调频的技术经济模型。基于相应的储能参与一次调频的充放电策略，以调频效果、经济性最优和两者综合最优为目标，以电网调频要求及储能运行要求为约束，展开了储能容量的优化配置。最后利用实际电网运行数据进行仿真验证。

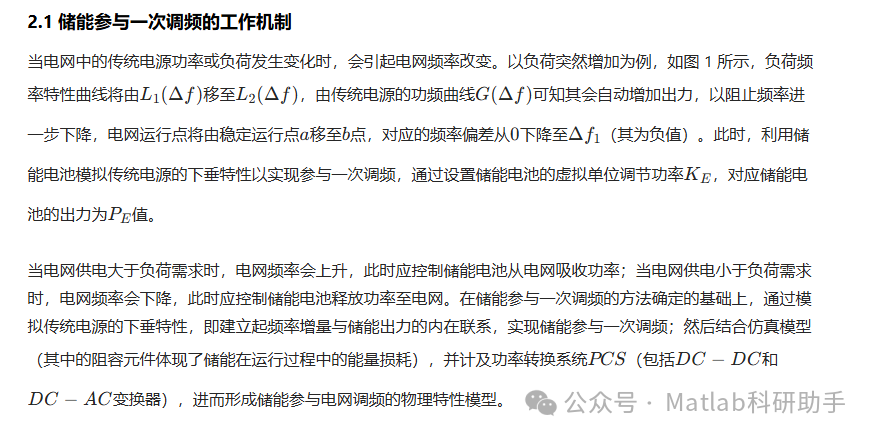

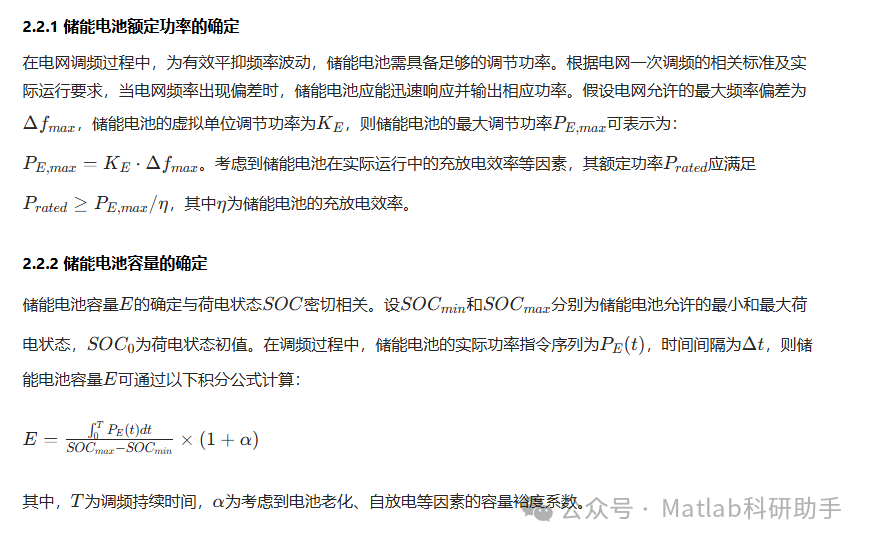

二、储能参与一次调频的工作机制及容量配置的通用方法

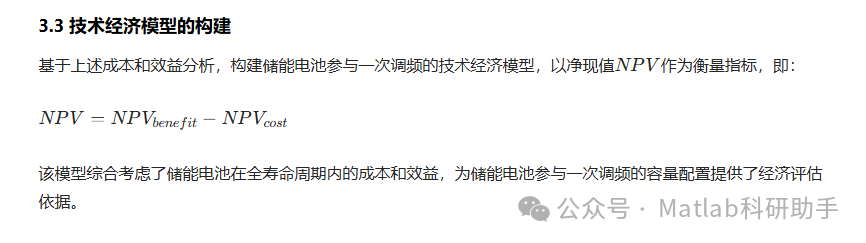

三、储能电池参与一次调频的技术经济模型

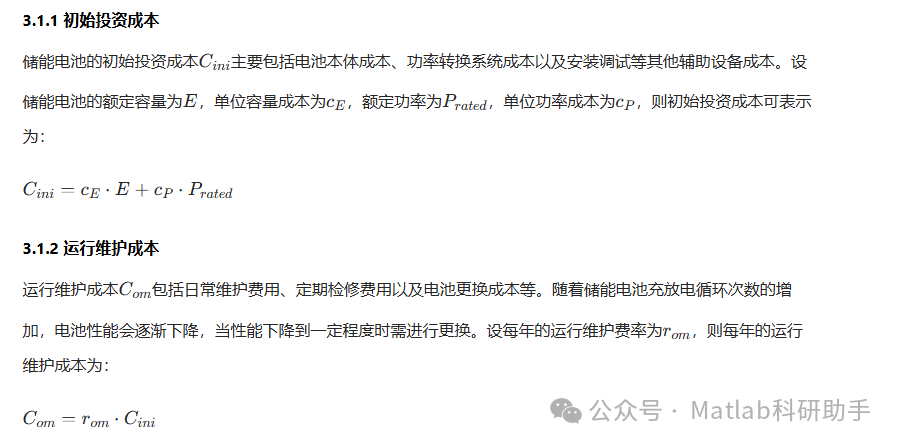

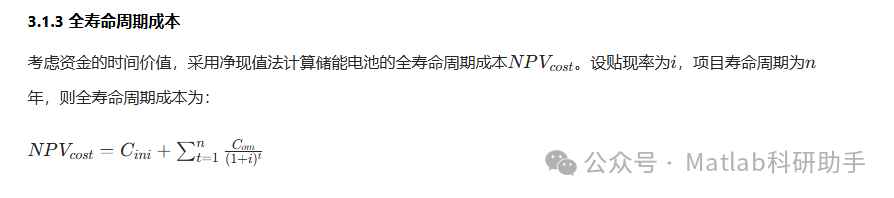

3.1 储能电池的成本分析

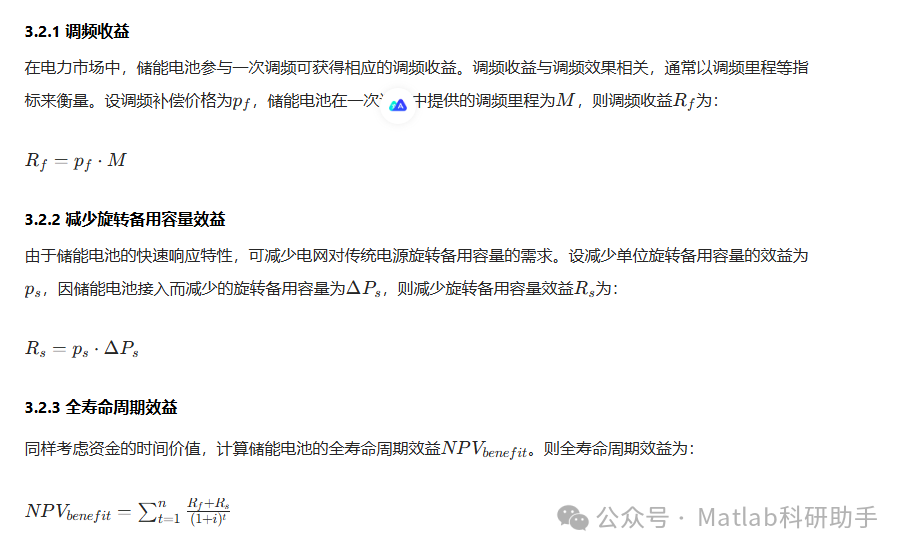

3.2 储能电池的效益分析

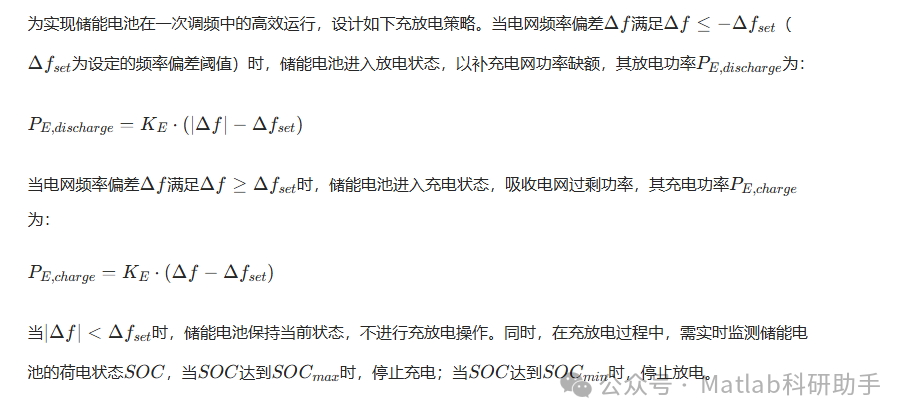

四、储能电池参与一次调频的充放电策略

五、储能电池容量的优化配置

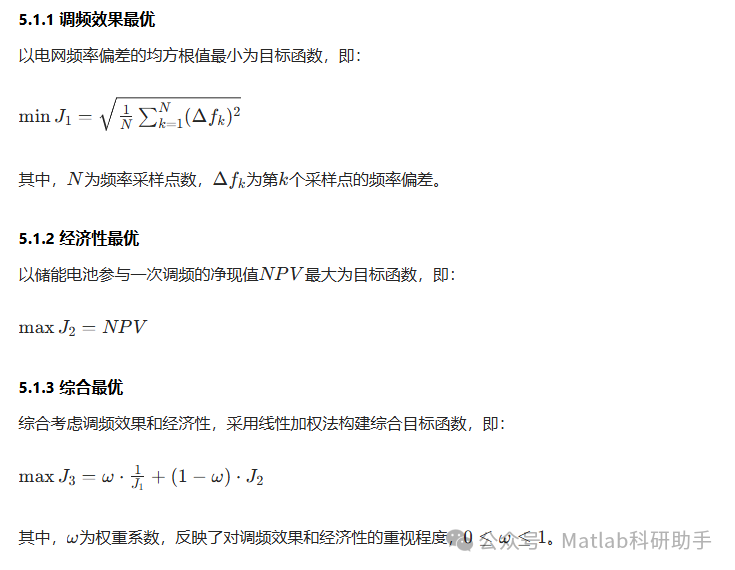

5.1 优化目标

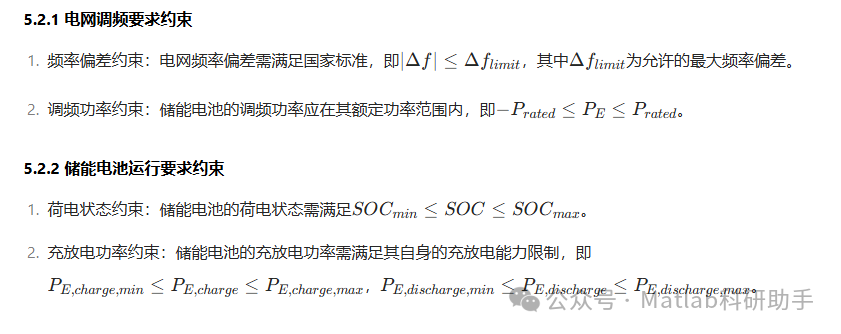

5.2 约束条件

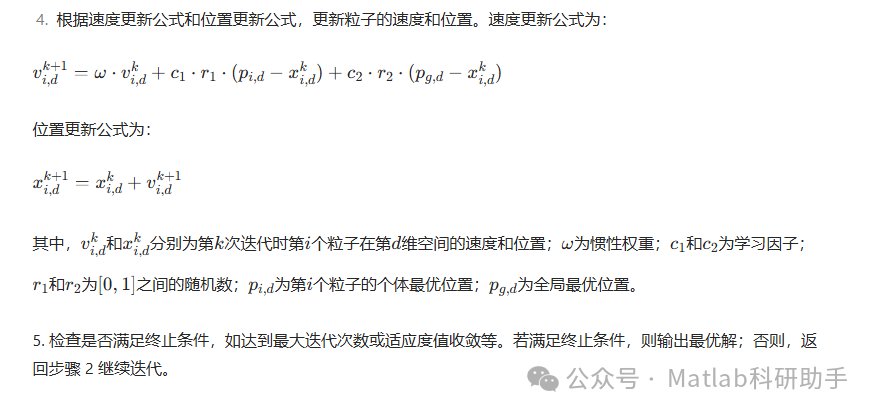

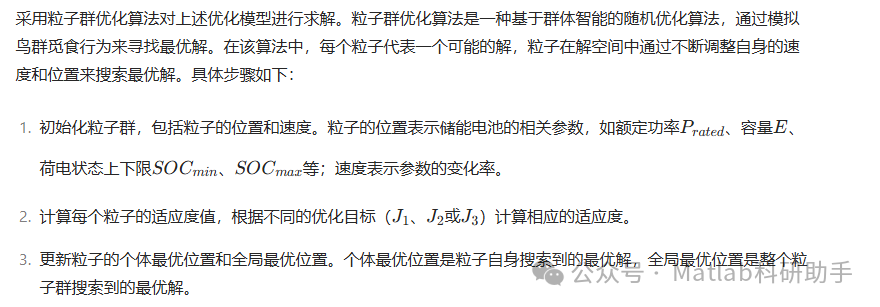

5.3 优化算法

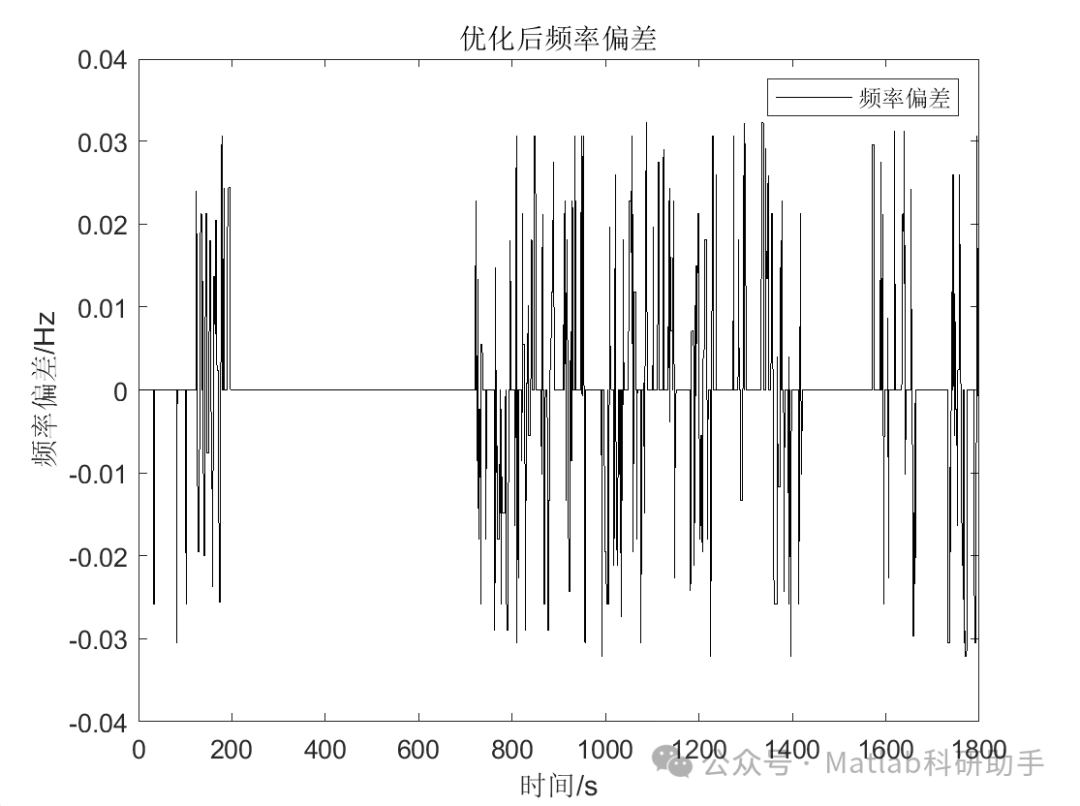

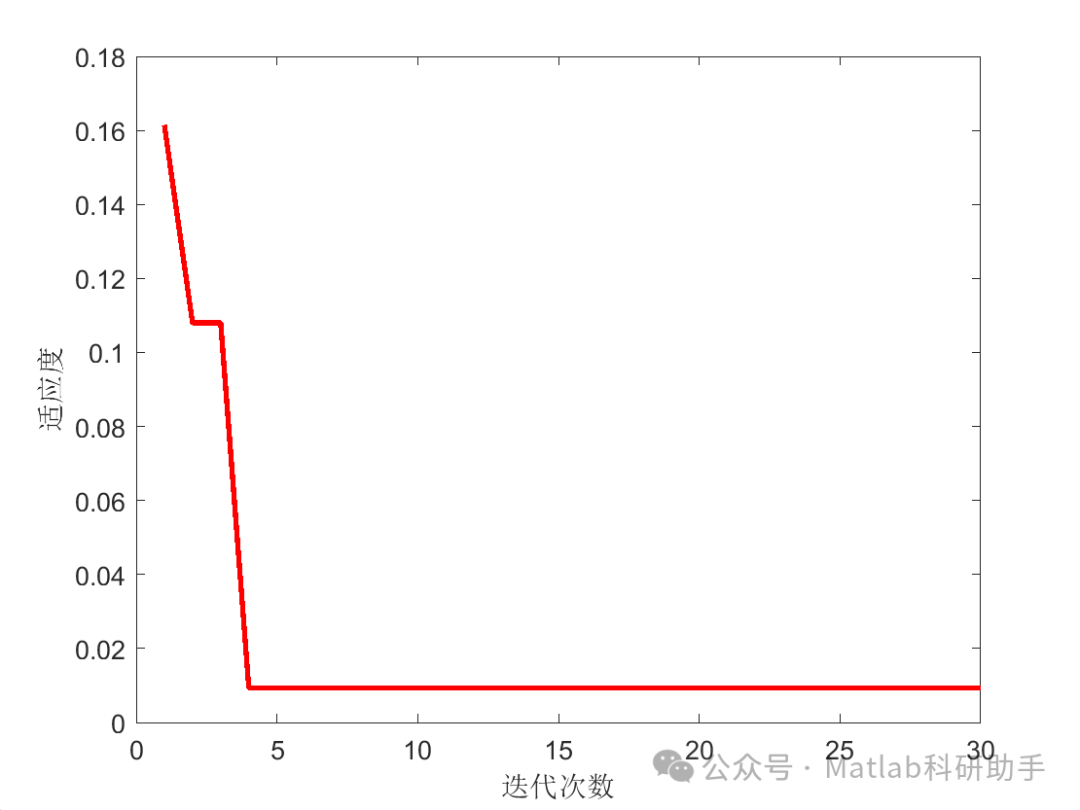

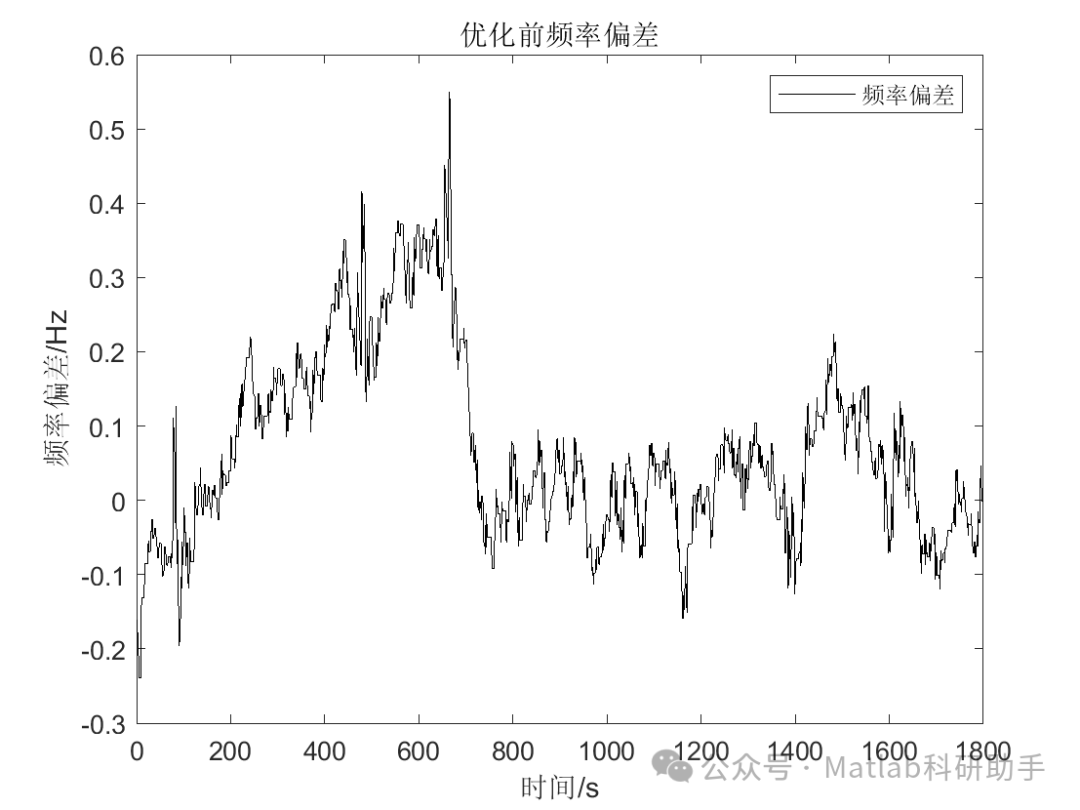

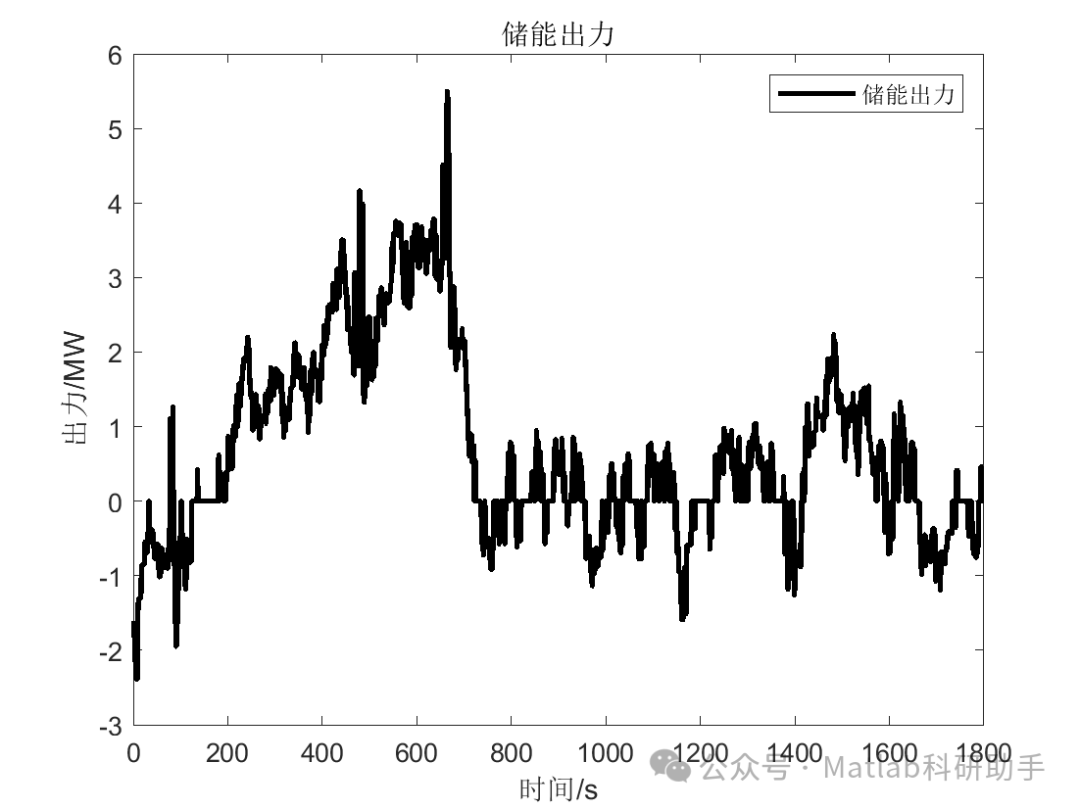

⛳️ 运行结果

🔗 参考文献

[1] 吴林林,刘辉,高文忠,等.大容量电池储能参与电网一次调频的优化控制策略研究[J].华北电力技术, 2017(3):7.DOI:10.16308/j.cnki.issn1003-9171.2017.03.004.

[2] 刘海山,徐宪龙,魏书洲,等.基于提升华北电网考核指标的飞轮储能参与调频划分电量控制策略[J].储能科学与技术, 2023, 12(4):1176-1184.DOI:10.19799/j.cnki.2095-4239.2022.0653.

[3] 王少波.风储联合一次调频控制策略研究[D].内蒙古工业大学,2023.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
