拨号声音识别是语音处理领域的一个重要分支，在电信通信、智能家居、语音控制等领域有着广泛的应用。本文详细阐述了一种基于特征提取和模式匹配的拨号声音识别算法，深入探讨了算法涉及的关键步骤，包括预处理、特征提取、模板建立和匹配判决。重点介绍了基于Mel频率倒谱系数（MFCC）的特征提取方法，并结合动态时间规整（DTW）算法实现高效的模式匹配。最后，提供基于Matlab平台的算法实现代码，并对实验结果进行分析和讨论，以验证算法的有效性和实用性。

关键词：语音处理；拨号声音识别；Mel频率倒谱系数；动态时间规整；Matlab

随着信息技术的飞速发展，语音作为一种自然、便捷的交互方式，越来越受到人们的重视。语音识别技术作为连接人与机器的桥梁，在各个领域得到了广泛的应用。拨号声音识别作为语音识别技术的一个重要分支，其目的是自动识别电话拨号过程中产生的双音多频（DTMF）信号，并将其转换为相应的数字信息。该技术在自动电话系统、智能家居控制、安全认证等方面具有重要的应用价值。

传统的拨号声音识别方法主要依赖于硬件电路实现，成本高、灵活性差。随着计算机性能的提升，基于数字信号处理（DSP）的软件实现方案逐渐成为主流。本文旨在深入研究一种基于数字信号处理的拨号声音识别算法，并提供基于Matlab平台的实现代码，以方便读者进行实验和研究。

1. 拨号声音的原理与特性

DTMF信号是电话拨号过程中产生的，由两个频率的正弦波叠加而成。一个频率来自低频群（697Hz, 770Hz, 852Hz, 941Hz），另一个频率来自高频群（1209Hz, 1336Hz, 1477Hz, 1633Hz）。每个数字对应一个唯一的低频和高频组合。

理解DTMF信号的频率组合是实现拨号声音识别算法的基础。DTMF信号具有以下特性：

• 双音性:

   每个数字由两个频率的正弦波叠加而成。

• 持续性:

   每个数字的持续时间通常为几十到几百毫秒。

• 间隔性:

   拨号数字之间存在一定的静音间隔。

• 噪声性:

   实际环境中存在各种噪声干扰，如背景噪声、信道噪声等。

这些特性对拨号声音识别算法的设计提出了挑战，需要设计有效的算法来克服噪声干扰，提取有效的特征，并准确识别数字。

1. 拨号声音识别算法设计

本文提出一种基于特征提取和模式匹配的拨号声音识别算法，其流程如图1所示：

[插入图1：拨号声音识别算法流程图，包括预处理、特征提取、模板建立、匹配判决四个模块]

2.1 预处理

预处理阶段的主要目的是消除噪声干扰，增强信号的有效信息。常见的预处理方法包括：

• 预加重:

   补偿高频衰减，提高信号的高频分辨率。通常使用一阶高通滤波器实现： y(n) = x(n) - a * x(n-1)，其中 a 为预加重系数，通常取值在 0.9 到 1.0 之间。

• 分帧:

   将语音信号分成短时帧，以进行短时傅里叶变换。帧长通常为 20-40ms，帧移通常为 10-20ms。

• 加窗:

   对每一帧信号进行加窗处理，以减少帧的截断效应。常用的窗函数包括汉明窗、海宁窗等。

• 端点检测（VAD）：

   检测语音信号的起始和结束点，去除静音段，减少计算量。可以采用能量阈值法、过零率法等。

2.2 特征提取：基于MFCC的特征表示

特征提取是语音识别的关键步骤，其目的是从语音信号中提取出具有区分性的特征参数。本文采用Mel频率倒谱系数（MFCC）作为特征参数。MFCC模拟了人耳的听觉特性，对语音信号的音色变化具有较强的鲁棒性。

MFCC特征提取的主要步骤如下：

1. 快速傅里叶变换（FFT）：

    对加窗后的每一帧信号进行FFT，得到频谱。

2. Mel滤波器组:

    将频谱通过一组Mel滤波器组。Mel滤波器组在低频区域分辨率较高，在高频区域分辨率较低，符合人耳的听觉特性。

3. 对数能量:

    计算每个滤波器输出的对数能量。

4. 离散余弦变换（DCT）：

    对对数能量进行DCT，得到MFCC系数。通常取前12-13个系数作为特征参数。

5. 差分系数:

    为了捕捉语音信号的动态变化信息，可以计算MFCC的一阶差分和二阶差分系数。

2.3 模板建立

模板建立阶段的目的是为每个数字建立一个标准的特征模板。可以使用以下方法：

• 平均法:

   对于每个数字，收集多个样本，计算这些样本的MFCC特征，然后对这些特征进行平均，得到该数字的平均MFCC特征作为模板。

• 聚类法:

   对于每个数字，收集多个样本，使用聚类算法（如K-means算法）将这些样本聚成若干个类别，然后选择每个类别的中心作为模板。

2.4 匹配判决：基于DTW的模式匹配

匹配判决阶段的目的是将待识别语音信号的特征与模板进行比较，并选择最匹配的模板作为识别结果。本文采用动态时间规整（DTW）算法进行模式匹配。

DTW算法是一种非线性时间规整算法，它可以对语音信号在时间轴上的变化进行补偿，从而提高识别的准确性。DTW算法的基本思想是寻找一条最优路径，使得待识别语音信号和模板之间的累积距离最小。

DTW算法的步骤如下：

1. 计算距离矩阵:

    计算待识别语音信号的每一帧特征与模板的每一帧特征之间的距离。常用的距离度量包括欧氏距离、曼哈顿距离等。

2. 寻找最优路径:

    使用动态规划算法寻找一条最优路径，使得累积距离最小。最优路径的起点为距离矩阵的左上角，终点为距离矩阵的右下角。

3. 计算规整距离:

    累积距离除以路径长度，得到规整距离。

4. 判决:

    选择规整距离最小的模板作为识别结果。

为了提高识别的准确性，可以设置一个距离阈值。如果所有模板的规整距离都大于该阈值，则认为该语音信号不是有效的拨号声音。

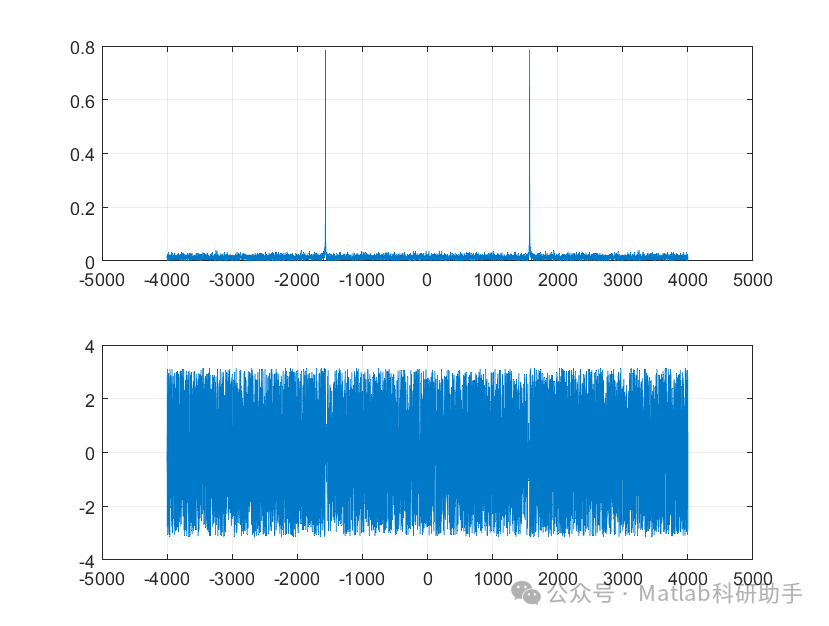

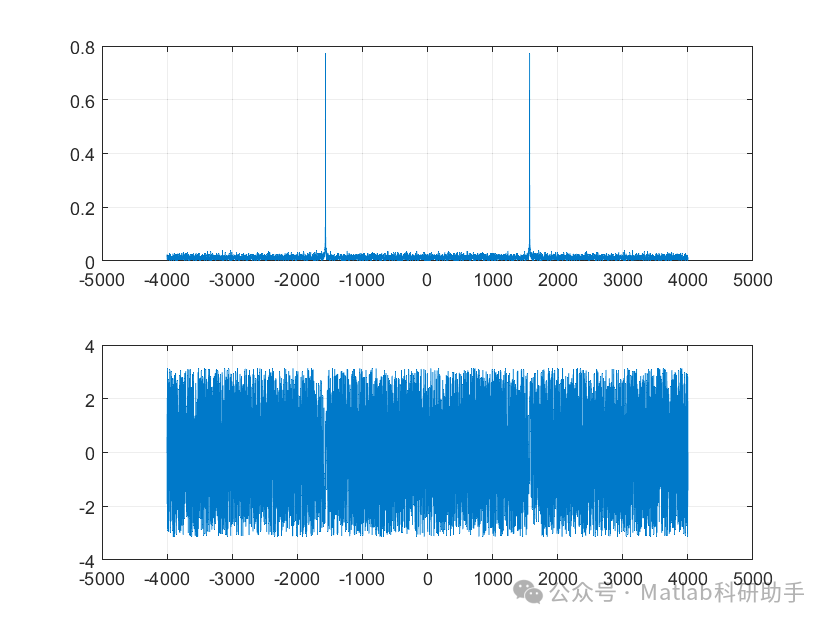

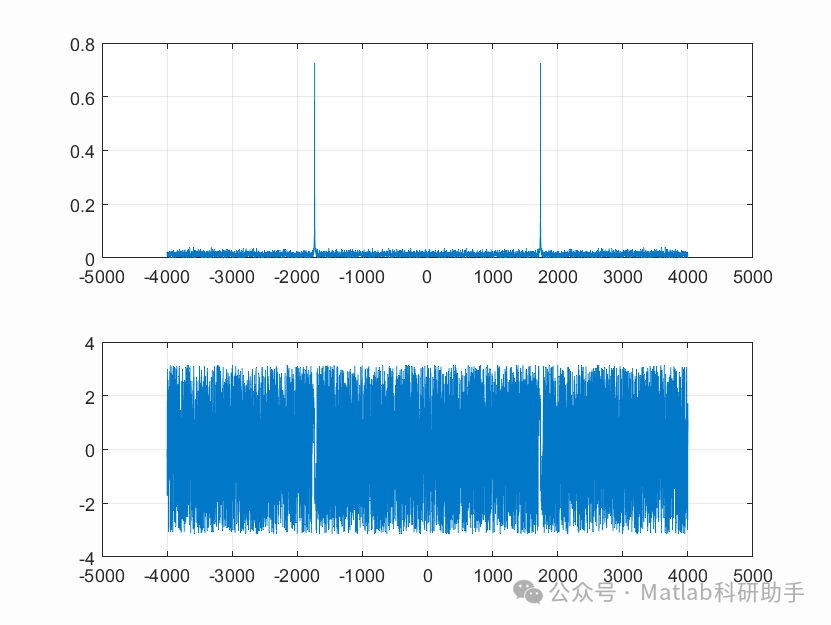

⛳️ 运行结果

🔗 参考文献

[1] 方菊芹.遥感影像阴影检测与去除算法研究[D].西南交通大学,2014.

[2] 杨国荣,靳丽君.基于Matlab仿真的语音信号增强算法研究[J].科学技术与工程, 2010(31):4.DOI:10.3969/j.issn.1671-1815.2010.31.006.

[3] 李记昌.基于DSP的语音处理及识别算法研究[D].武汉理工大学,2010.DOI:CNKI:CDMD:2.2010.166197.
