(1)华为ensp--VLAN间的通信

1.vlan是什么？

虚拟局域网

“vlan是虚拟局域网，是一组逻辑上的设备和用户，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样。由此得名虚拟局域网。”

2.vlan的划分方式

交换机在对计算机发出的数据进行标签处理前，得先通过某种划分原则把这个帧划分到某个特定的VLAN。

基于接口划分：根据交换机的接口来划分VLAN。网络管理员预先给交换机的每个接口配置不同的PVID（端口对应vlan号）.

基于MAC地址划分：根据数据帧的源MAC地址来划分VLAN。 预先配置MAC地址和VLAN ID映射关系表.

基于IP子网划分：根据数据帧中的源IP地址和子网掩码来划分VLAN。 预先配置IP地址和VLAN ID映射关系表。

基于协议划分：根据数据帧所属的协议（族）类型及封装格式来划分VLAN。 网络管理员预先配置以太网帧中的协议域和VLAN ID的映射关系表.

基于策略划分：根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接口、MAC地址、IP地址等。 网络管理员预先配置策略.

3.vlan的端口和链路类型

Access（接入链路/端口）：一般用于用户主机和交换机之间

Access端口接收到数据帧之后添加VLAN Tag

Access端口会在转发数据前移除VLAN Tag

Trunk（干道链路/端口）：一般用于交换机之间

Trunk端口收到数据帧时

• 如果该数据帧不包含Tag，则添加上端口的PVID
• 如果该数据帧包含Tag，则不改变

Trunk端口发送数据帧时

该帧的VLAN ID在Trunk的允许转发列表中

• 若与端口的PVID相同，则剥离Tag发送
• 若与端口的PVID不同，则直接发送

Hybrid端口(只有华为专有)

具体配置

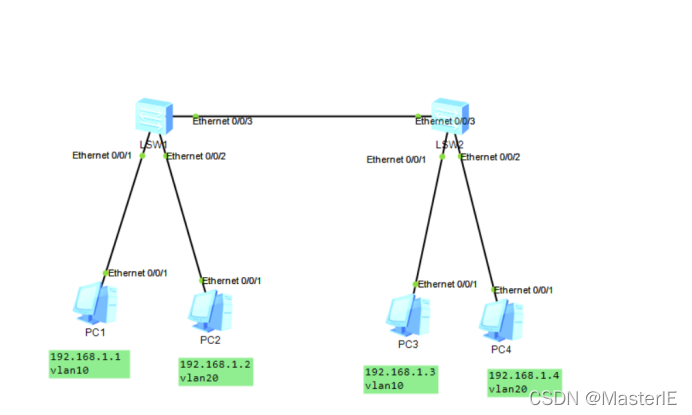

1.搭建这个拓扑图

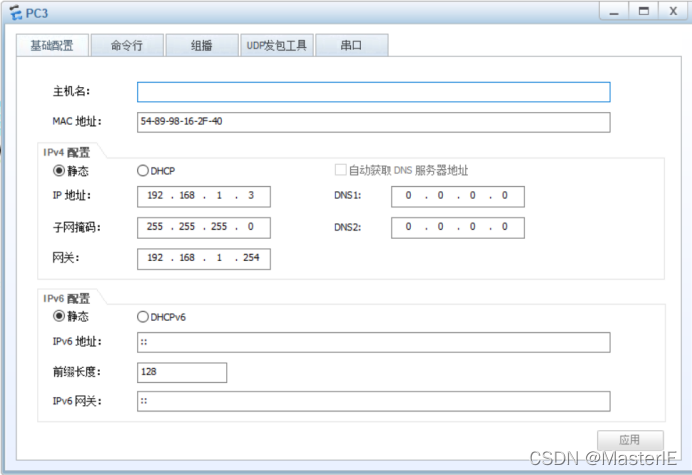

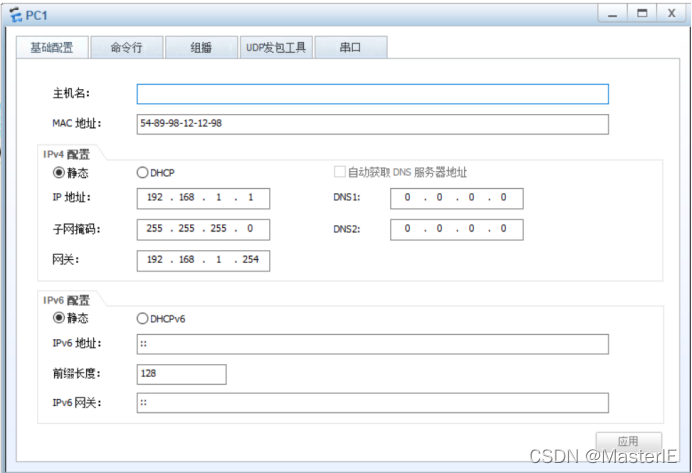

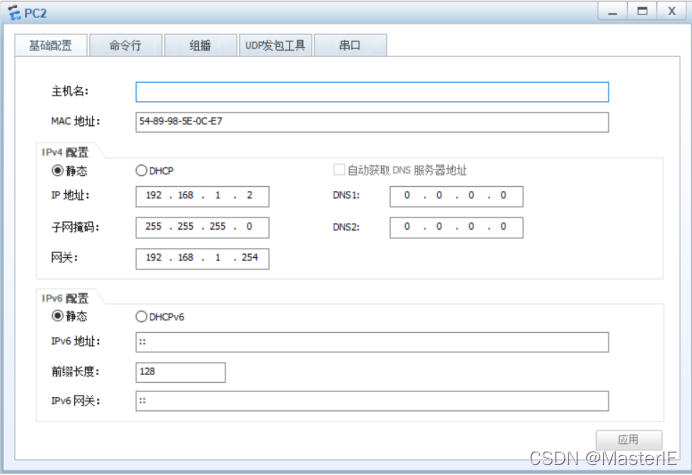

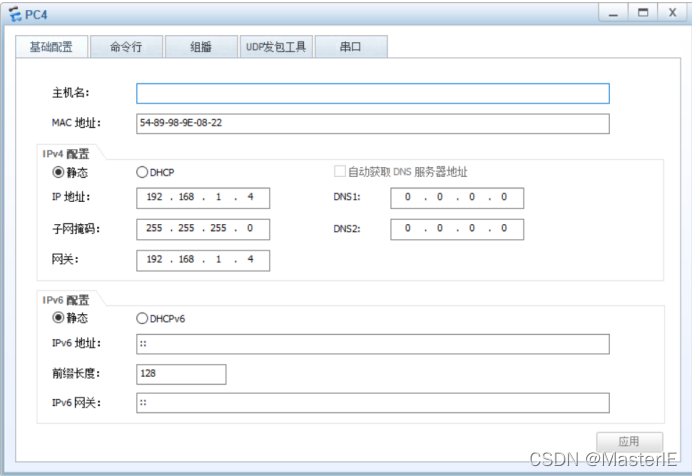

 2.进入每个pc的基础配置，配置好ip，子网掩码和网关



3.、选中所以的设备，最上面的绿色箭头符号点一下，开启设备

 4.进入交换机进行配置，首先先进入SW1

The device is running!

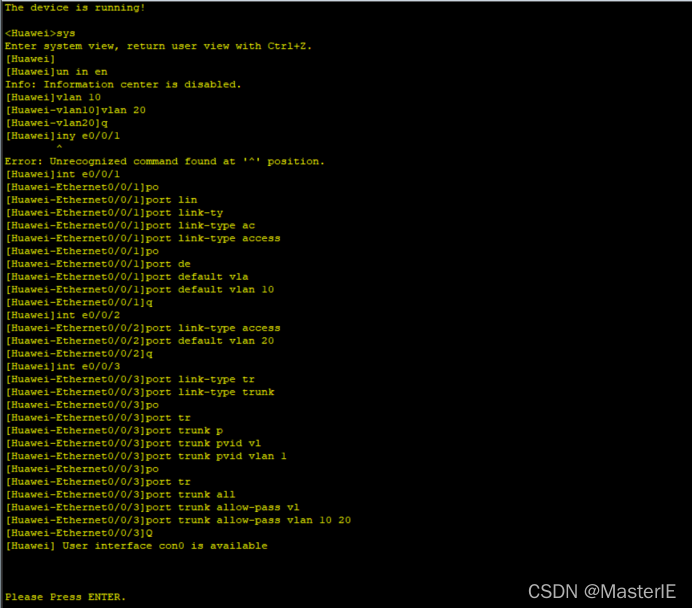

<Huawei>sys  //进入一个系统的视图

Enter system view, return user view with Ctrl+Z.

[Huawei]

[Huawei]un in en  //关闭提示信息,否则打完命令会有很多提示

Info: Information center is disabled.

[Huawei]vlan 10  //创建vlan10

[Huawei-vlan10]vlan 20  //创建vlan20

[Huawei-vlan20]q //退出当前的视图，返回上一层的视图

[Huawei]int e0/0/1  //进入接口配置的视图，e0/0/1的接口

[Huawei-Ethernet0/0/1]port link-type access  //设置vlan的链路类型为access

[Huawei-Ethernet0/0/1]port default vlan 10  //设置端口的默认vlan为vlan10

[Huawei-Ethernet0/0/1]q

[Huawei]int e0/0/2

[Huawei-Ethernet0/0/2]port link-type access  //设置vlan的链路类型为access

[Huawei-Ethernet0/0/2]port default vlan 20  //设置端口的默认vlan为vlan20

[Huawei-Ethernet0/0/2]q

[Huawei]int e0/0/3

[Huawei-Ethernet0/0/3]port link-type trunk  //设置vlan的链路类型为trunk

[Huawei-Ethernet0/0/3]port trunk pvid vlan 1 //设置端口的pvid为1

[Huawei-Ethernet0/0/3]port trunk allow-pass vlan 10 20  //设置端口允许通过vlan10和20的数据

[Huawei-Ethernet0/0/3]q

注意:我有些命令是简写，按tab可以补全，要配置SW2可以用快捷键ctrl+tab到SW2配置界面。

SW2T同SW1配置一样

4.查看一下pc之间的连通性

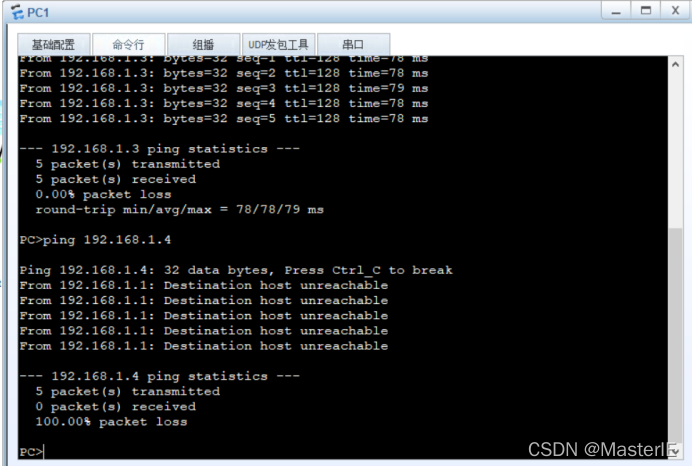

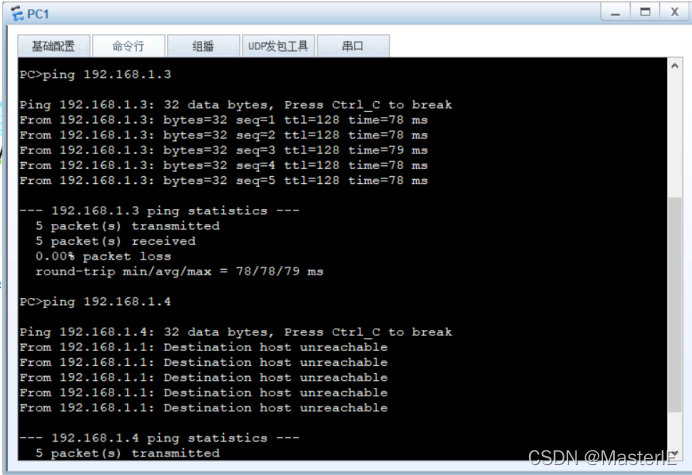

可以发现pc1和pc3可以ping通，pc1和pc4不能ping通，同理 pc2和pc4可以ping通，pc1和pc2不能ping通.

由此可以发现同一个vlan之间可以ping通，不同vlan之间不能ping通。

注意：同一个vlan之间不同的网段也不能ping通
