系分第五次作业

Homework 5

1、 领域建模

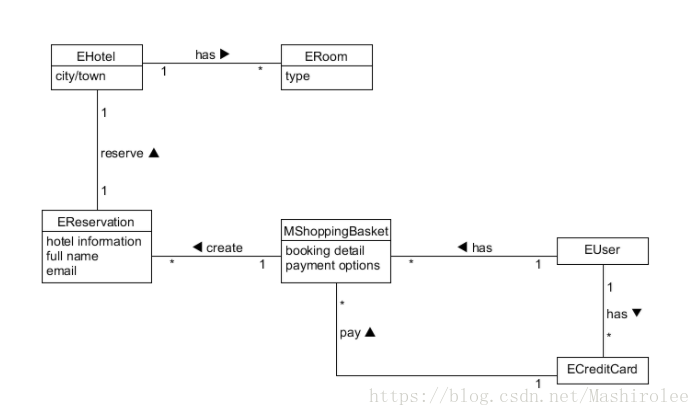

a. 阅读 Asg_RH 文档，按用例构建领域模型。

按 Task2 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸 说明：请不要受 PCMEF 层次结构影响。你需要识别实体（E）和 中介实体（M，也称状态实体） 在单页面应用（如 vue）中，E 一般与数据库构建有关， M 一般与 store 模式 有关 在 java web 应用中，E 一般与数据库构建有关， M 一般与 session 有关

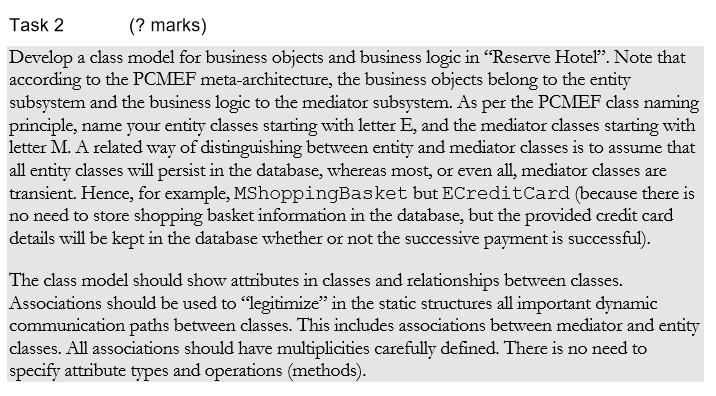

• task2

• answer

b. 数据库建模(E-R 模型)

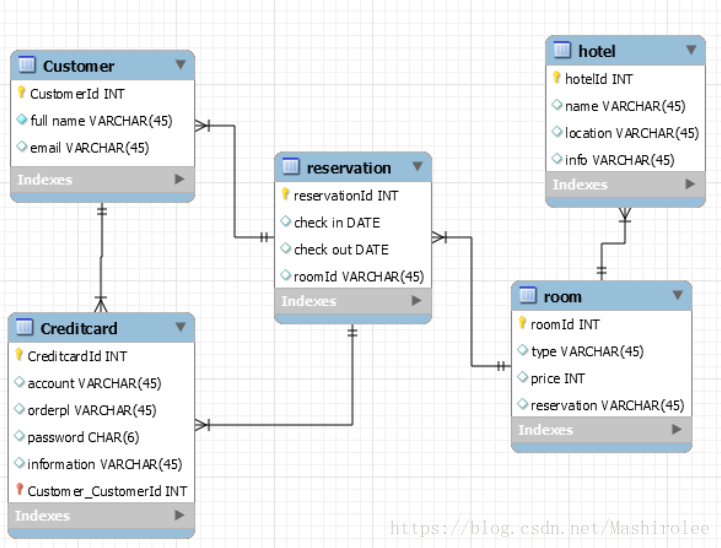

• 按 Task 3 要求，给出系统的 E-R 模型（数据逻辑模型）

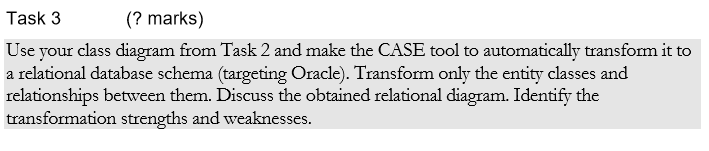

• task3

• 简单叙说 数据库逻辑模型 与 领域模型 的异同

都常用于系统分析与设计，特别是涉及数据表的设计。不同之处在于，领域模型偏向概念，设计者无需考虑系统内数据的具体存放方式，而更需考虑如何结合系统用例以满足用户需求。数据库逻辑模型则更适用于软件开发者，它要求对数据库有较具体的设计，比领域模型考虑更细致。
