手把手教你给栅格数据画箭头（无长度的矢量场）

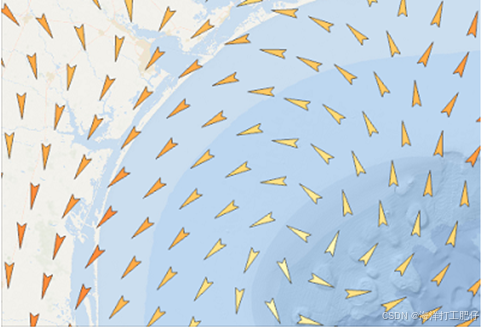

大家好呀，我是海洋打工肥仔，这次我分享的是一个特别简单的作图技巧。大致就是做出下图这样的纯箭头矢量场图。下图出自https://pro.arcgis.com/en/pro-app/latest/help/mapping/layer-properties/vary-symbology-by-rotation.htm，用arcgis pro画的。想用arcgis pro画下图的可以点进链接看看。我分享的是在arcgis 10.8上的作图过程。

1. 导入excel数据

我对arcgis的了解也不是很深。其实就是导入栅格数据、导入网格数据。但是栅格数据在arcgis里似乎有另一种含义？这里我指的只是用excel保存的含有经度、纬度、角度的数据。注意，必须包含角度数据而不是弧度。导入excel数据后显示xy变量，画出各点的要素。这一步可以参考我的另一篇博文《手把手教会你使用Arcgis画流场图》https://blog.youkuaiyun.com/MarineWitch/article/details/119002482?spm=1001.2014.3001.5501。

2. 设置符号格式

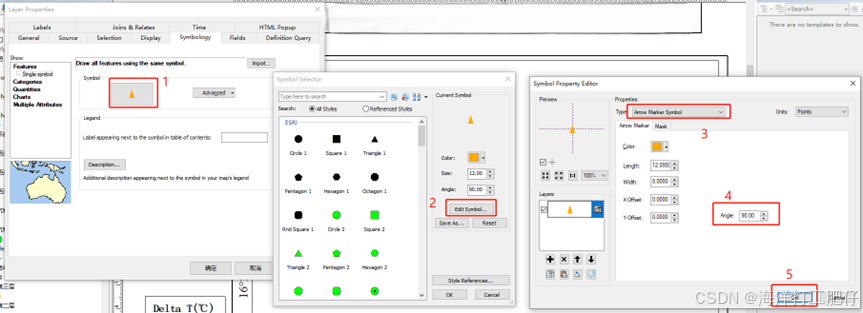

如下图，打开图层属性，在Features一栏中点击符号进入Symbol Selector窗口，进一步选择Edit Symbol，在新弹出的Symbol Porperty Editor中选择Arrow Marker Symbol了。此时只有一种符号，就是下图里显示的纯色三角形。可以自定义颜色，并将符号角度调整为90°。点击OK完成符号设置。

3. 设置旋转角度

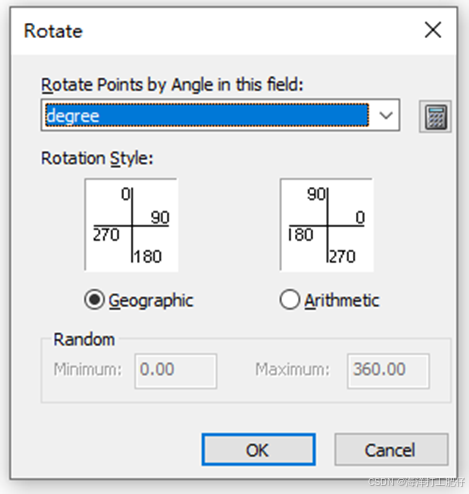

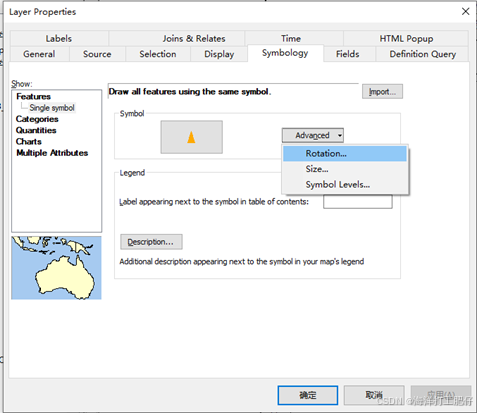

在图层属性窗口中点击Advanced，再点击Rotation，就可以弹出Rotate窗口。在rotate窗口中选择degree就可以了。注意Rotation Style默认是Geographic，不要更改。在这种情况下正北是0°，并且顺时针旋转。

4. 出图

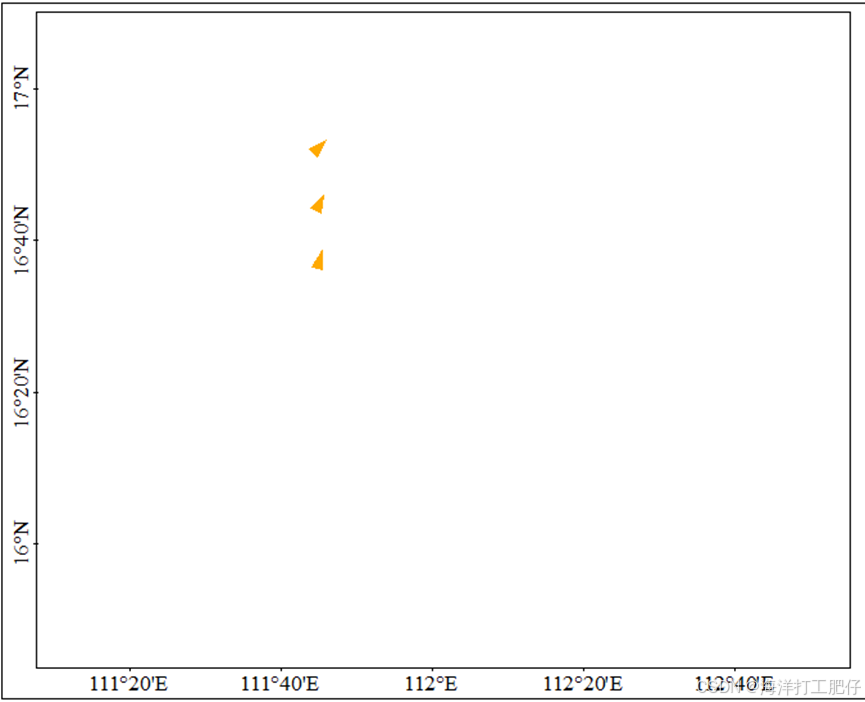

画出的箭头就是下图的样子了。我举的例子中的三个箭头的角度分别是45°、30°、15°。注意Geographic的角度是以正北为0°，顺时针旋转计算角度。
