        在二次开发的过程中，经常会遇到动态创建对象的需求，因为动态创建对象更直观方便，但是这类问题网上讲解很少，这里做一次简单的尝试。

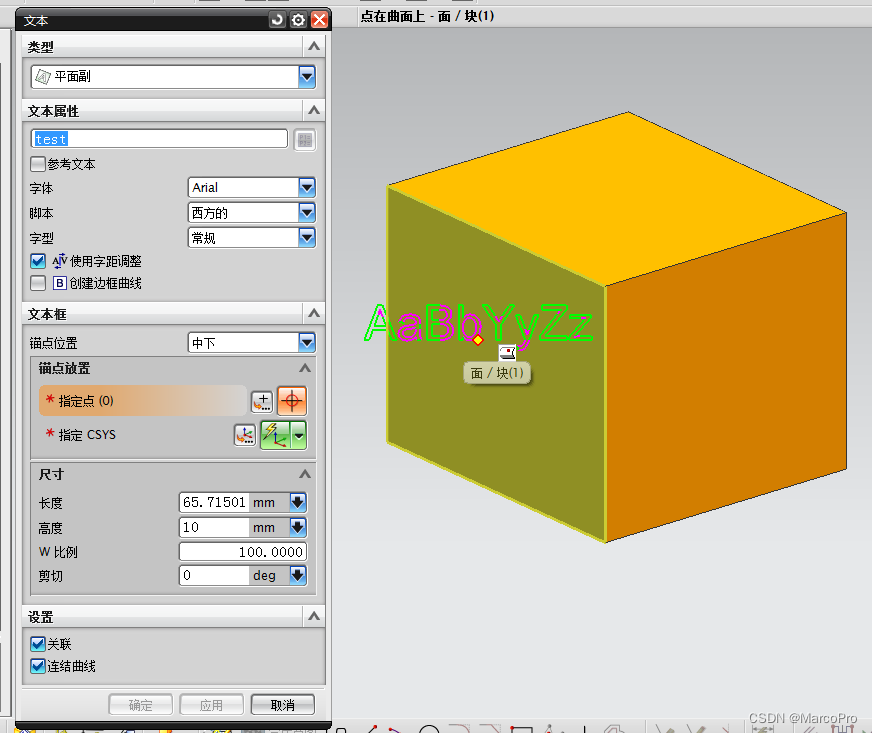

        先看一个UG自身跟随鼠标动态预览的例子，插入文本的时候，有动态文本跟随鼠标运动

        对这个问题进行解析，主要分2部分，一个是跟随鼠标，一个是动态创建，对应着2个内部函数：

NXOpen.UF.UFSession theUFSession = UFSession.GetUFSession();

theUFSession.Ui.SpecifyScreenPosition   //跟随鼠标，返回位置和视图

theUFSession.Disp.DisplayOgpLine          //在指定视图里创建直线

源码如下：

    public static Tag lineTag = Tag.Null;
    static void motion_cb(double[] screen_pos, ref UFUi.MotionCbData motion_cb_data, IntPtr data)
    {
       double[] line_start ={ screen_pos[0] - 50, screen_pos[1], screen_pos[2] };
       double[] line_
