近年来，伴随着数字经济的发展，数字孪生技术已经成为推动各行业“数智化”转型的关键力量，并广泛深入地应用于智慧园区、智慧公安等领域。
随着数字孪生应用场景需求不断升级，也要求三维场景视觉效果呈现上更加“真实”，在这个过程中三维模型发挥中重要的作用。它通过精确的几何结构和属性信息，将物理实体或系统在数字空间中进行再现。这些模型为数字孪生提供了精确的空间数据和结构信息，构成了数字孪生可视化的基础框架。

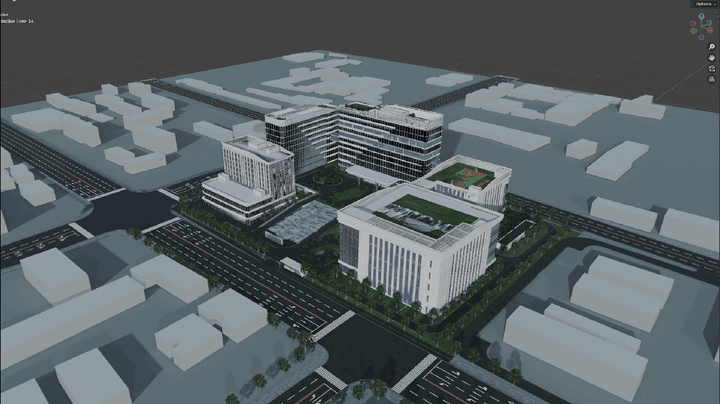

从三维模型到Mapmost SDK for WebGL智慧园区
在开发过程中，如何让项目画面更加逼真、更具仿真效果，是每位开发者都会面临的挑战。今天，咱们就来聊聊在使用三维模型时，大家可能会碰到的一些问题。
Q1：三维模型导入场景后，尺寸过大或过小？

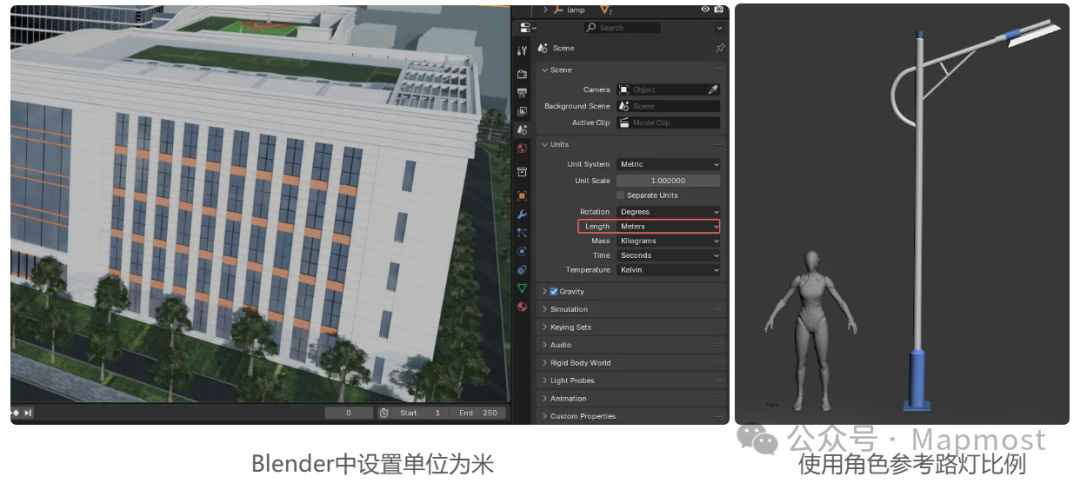

在场景中加载模型时，会出现巨大的模型或小到看不见的模型，这其实是模型在制作时或导出之前没有设置好单位。
如果是车辆、角色这些需要单独加载的模型，除了单位设置正确，还需要找到参考，比如使用一个默认角色作为比例参考。
Q2：模型导入场景后，浮空或陷入地下？
模型出现浮空或部分陷入地下的情况，通常是由于在导出模型时，高度轴未正确归零所致。为了避免这一问题，在导出模型之前，应确保模型的底部与地面完全对齐，即将高度轴的值调整为零。
Q3：模型导入场景后与软件中效果不一致？
在软件中能看到材质，但加载到场景中却无法清晰显示。这可能是因为模型使用了渲染器（如V-Ray/Arnold）的材质球，这些材质球无法被正常渲染，需要切换回软件默认的材质球。

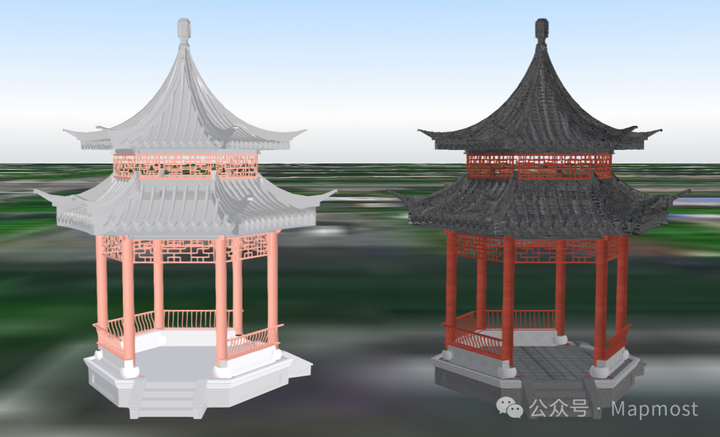

左侧使用V-Ray材质球/右侧使用默认材质球
Q4：模型能看到背面，正面显示不出来？
在使用三维模型时，可能会遇到模型外部透视出内部面的现象，这通常是因为模型的法线方向不正确。同样，当模型被导入场景后，若其表面呈现黑色，这也可能是法线方向的问题。
要解决这个问题，需在模型制作软件中定位并展示那些异常的面，随后调整其法线方向，保证所有模型表面的法线正面朝向一致。

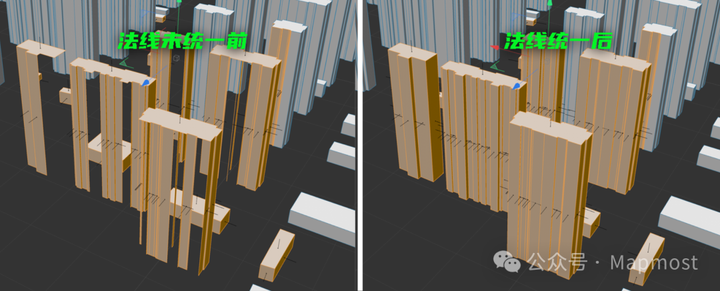

法线统一示范
Q5：模型一直在闪烁？
场景中的面闪烁，可能是以下两种原因：
1.面之间距离过近
渲染器在处理非常接近的面时，无法准确判断哪个面应该在前面，从而导致渲染结果不稳定，出现闪烁。

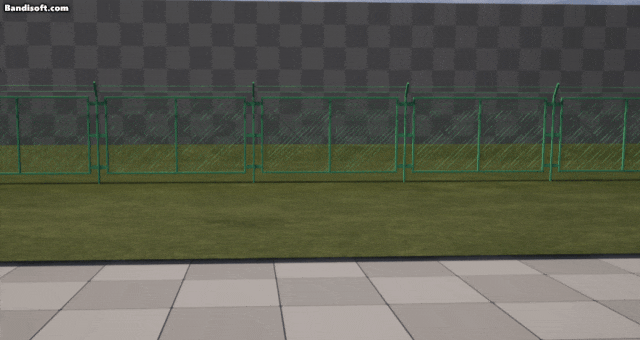

面与面之间的距离过近导致的闪烁
为避免这种情况，在建模时尽量避免创建完全重叠的面，或将两个面之间的距离稍微拉开。

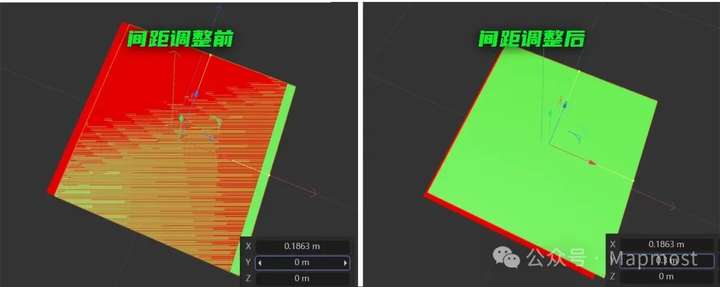

调整面间距解决闪烁问题
2.摩尔纹现象
摩尔纹现象源于采样率与渲染物体频率之间的不一致。当物体的频率特征与采样率不匹配时，就会产生采样误差，从而导致摩尔纹的出现。在制作栏杆、楼梯这类模型时，如果完全依赖模型结构来表达物体特征，会导致在远处查看模型时，出现摩尔纹现象。

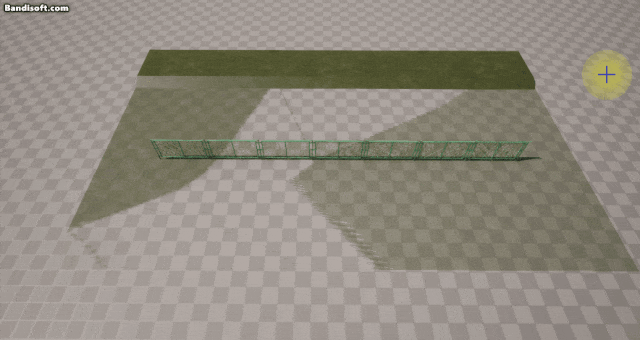

栏杆都使用模型制作导致的摩尔纹现象
解决摩尔纹问题比较简单的方法是使用贴图来代替模型，贴图使用PNG这类带有透明通道的贴图格式，尺寸须为2的幂次方（256、512、1024等），一些引擎会对2的幂次方大小尺寸的贴图自动进行Mipmap（类似于对贴图进行LOD的技术，根据物体与相机之间的距离自动切换不同分辨率的贴图层级，以优化渲染效率）。为了最佳的显示效果，还可以在材质球上开启双面材质。

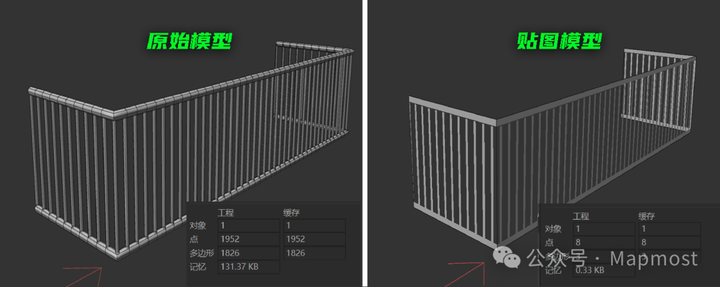

使用贴图代替模型
Q6：如何检查模型？

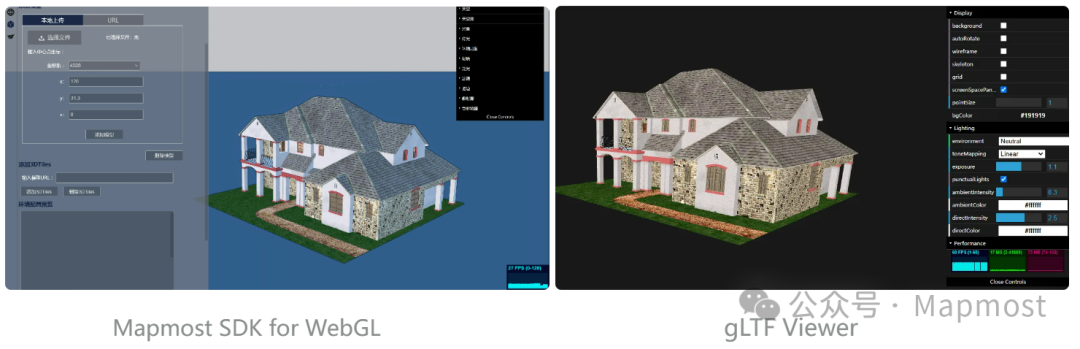

获取三维模型之后，可以使用一些模型检查工具快速查看一下模型，比如：Mapmost SDK for WebGL、glTF Viewer。这些工具能够快速预览模型比例、法线朝向、材质效果等信息，帮助我们迅速定位问题。
以上基本都是笔者自己在项目开发中被三维模型 “刁难” 的血泪经验，希望能成为你开发路上的“避坑指南”，帮助大家在开发过程中少走弯路，实现更真实、更细腻的视觉效果。
后续，Mapmost团队计划总结这些经常遇到的问题，为大家提供一个便捷的模型检查器，让各位在使用三维模型时更加省心。关注我们，及时获取最新消息。
