【三维数域】搞懂网格索引，从这篇入门！

在空间索引领域，网格或网状结构扮演着至关重要的角色。它们通过将流形或二维表面划分为一系列规则排列的单元，实现了空间的高效索引。每个单元都拥有一个独特的标识符，从而支持空间索引的功能。

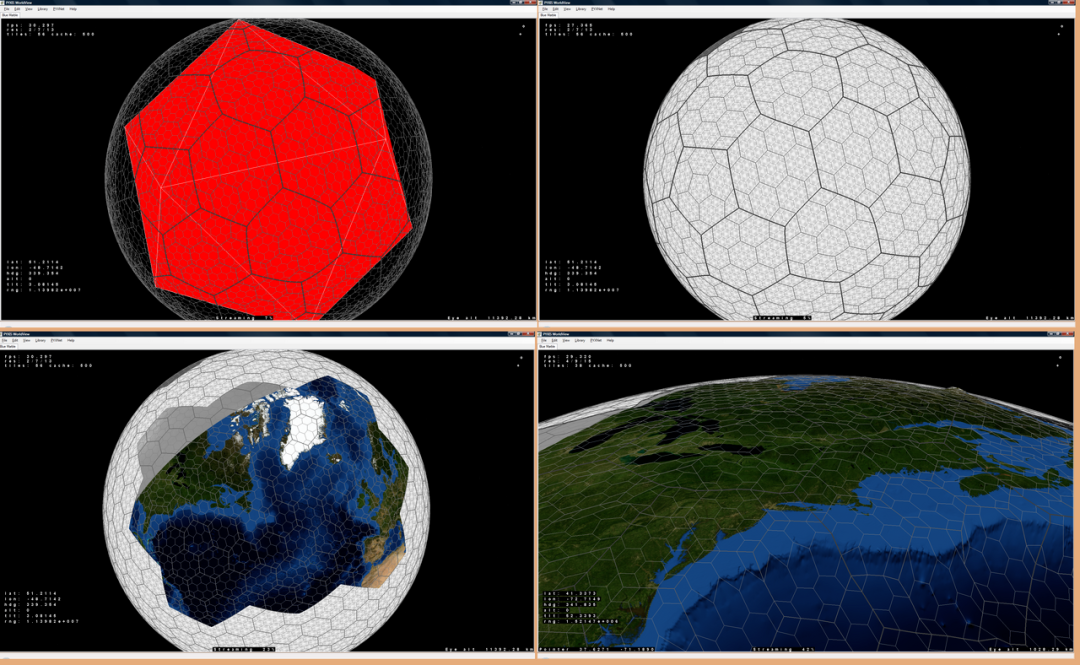

目前，已经开发并应用了多种网格类型，包括基于正方形和矩形单元的网格，以及三角形、六边形和菱形单元的网格。特别值得一提的是“全球网格”，它像一张巨大的网，能够无缝覆盖整个地球表面，极大地扩展了空间索引的应用范围。

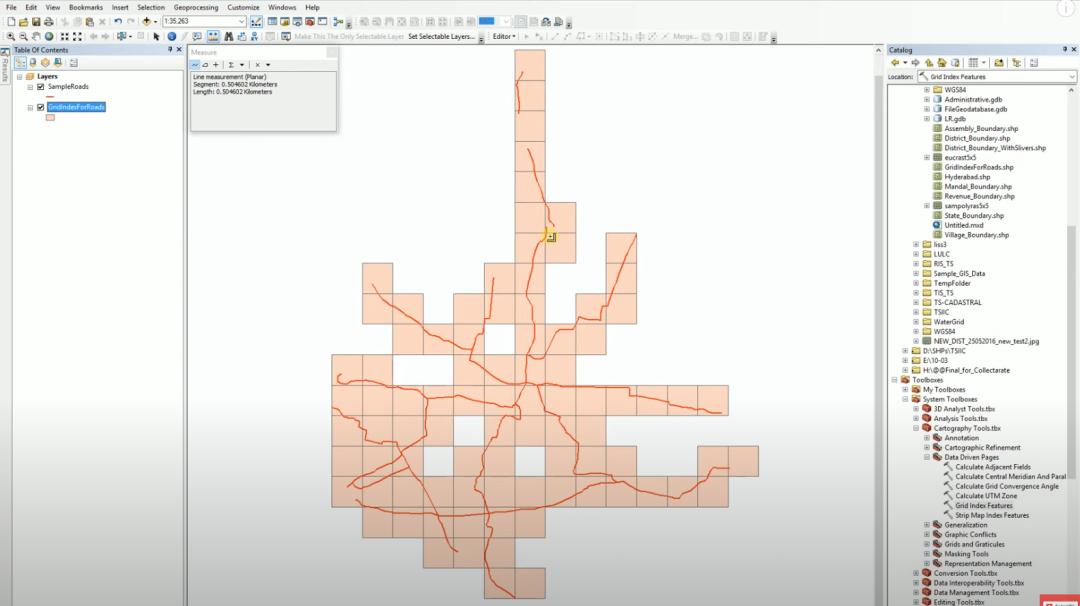

ArcGIS网格索引示意图，图源youtube

网格索引定义

网格索引是一种特定类型的空间索引，通过将地理空间划分为网格单元来加速空间查询和索引操作。每个网格单元可以包含一个或多个空间对象。

网格索引特点

• 简单性：网格索引通过将空间划分为固定的网格单元，结构简单，易于实现。
• 均匀性：适用于空间分布相对均匀的数据，但在处理不均匀分布的数据时可能表现不佳。
• 局部性：网格索引能够很好地保持空间局部性，适合进行局部查询。

网格索引应用场景

实时应用：网格索引常用于实时应用，如实时地图服务、游戏引擎等。

简单查询：适用于简单的查询操作，如点查询、矩形查询等。

网格索引优缺点

优点：结构简单，实现容易，查询速度快。

缺点：对于空间分布不均匀的数据，可能表现不佳，需要更多的内存空间。

网格索引常见类型

01 正方形或矩形网格

特点：每个单元是一个正方形或矩形。

优点：简单、直观，易于实现和管理。

应用：广泛应用于地图切片、空间数据管理和地理信息系统（GIS）。

02 三角形网格

特点：每个单元是一个三角形。

优点：灵活性高，能够更好地适应复杂地形和曲面。

应用：常用于地形建模、三维可视化和有限元分析。

03 六边形网格

特点：每个单元是一个六边形。

优点：减少方向偏差，更适合某些类型的地理分析和统计。

应用：用于生态学研究、城市规划和交通分析。

04 菱形网格

特点：每个单元是一个菱形。

优点：在某些特定场景中具有独特的优势，如特殊形状区域的划分。

应用：较少见，但在特定领域有其应用价值。

05 全球网格

特点：覆盖整个地球表面的网格系统。

优点：支持全球尺度的地理数据管理和查询。

应用：广泛应用于全球地理信息系统、天气预报和环境监测。

四大知名网格索引引

1.H3网格：由Uber开发，基于六边形的全球网格系统，支持多级分辨率。

2.S2网格：由Google开发，基于球体的全球网格系统，使用四叉树结构。

3.Quadbin：Bing Maps 与 Google Maps 于同一年（即 2005 年）推出，但它采用了不同的方法来绘制全球地图，即使用四叉树（概念上与地理哈希非常相似）。Bing Maps 的四叉树最多可达 23 层。Bing Maps 的这种实现称为 Quadkey。

4.Geohash：四大方法中最古老的一种。Geohash 的作者于 2008 年将其公开。它基于数千年前发明的等距矩形投影。

网格索引是一种简单高效的空间索引方法，特别适用于空间分布相对均匀且查询操作简单的应用场景。然而，对于空间分布不均匀或需要复杂查询的场景，可能需要考虑其他更高级的空间索引方法，如R-树、四叉树等。

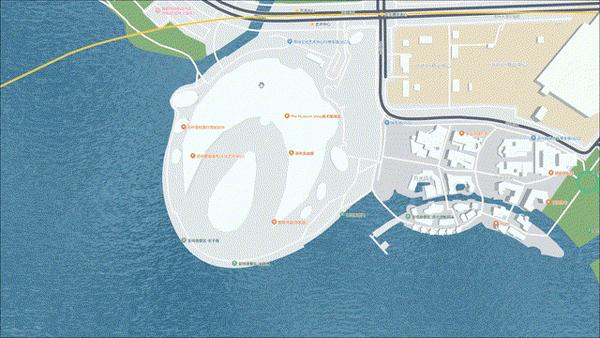

Mapmost SDK for WebGL矢量场景图Mapmost SDK for WebGL引擎在多个层面和组件中使用了空间索引技术，以提高地图数据的管理和查询性能，不仅优化了数据的存储和检索，还提高了地图加载和渲染的效率。其中矢量瓦片用于高效地传输和渲染地图数据，每个矢量瓦片包含一定地理范围内的矢量数据，如点、线、面等，使得用户能够获得更好的地图体验。

---
