【三维数域】空间索引在三维数据检索和处理中的作用，一次性给你讲清楚！

想象一下，你正在一座陌生的城市中CityWalk，探访大街小巷中网红的苍蝇馆子。单凭美食APP上只言片语的地址描述，想必很难找到店的具体位置。走街串巷寻找餐馆尚且这么难，在海量的三维数据中寻找想要的那一块更是难上加难了。

在现实中，无人驾驶汽车的海量三维点云、虚拟现实的场景建模、航空航天的飞行路径规划等，都因三维数据复杂性让传统检索处理方法失效。而空间索引技术就像游戏的 “自动导航”，能在复杂三维数据里迅速定位目标、过滤无用信息，让三维数据处理从 “盲人摸象” 变为高效探索。

一、空间索引在三维数据检索中的关键作用

#三维范围查询的优化

三维范围查询是指检索某个三维空间范围内的所有对象。例如，在城市规划中，查询某个区域内的所有建筑物或道路。空间索引通过划分三维空间，将查询范围与索引结构中的节点逐层比较，从而避免了全局扫描。

八叉树（Octree） 是一种常见的三维空间索引结构。它通过递归地将空间划分为八个子区域，从而构建层次化的索引结构。当执行范围查询时，八叉树能够快速缩小搜索范围，仅需检索那些与查询范围相交的节点。这种方法极大地提升了查询速度，将复杂度从线性时间降低到对数时间。

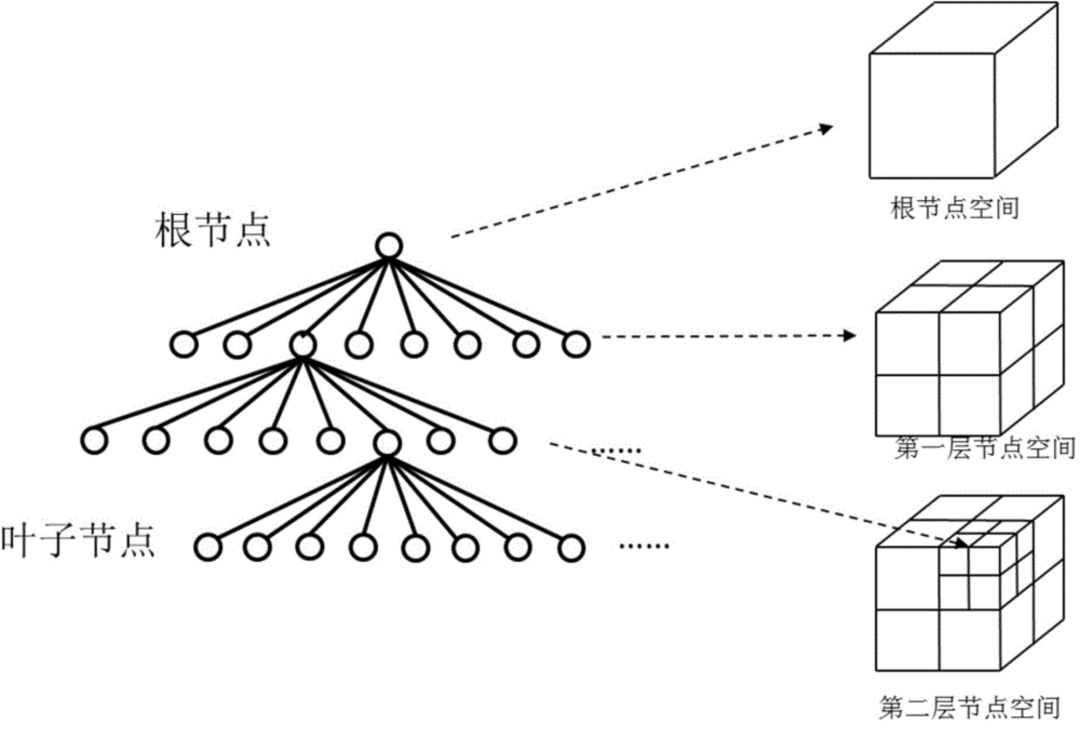

八叉树示例

#邻近查询与最近邻搜索

在三维数据中，邻近查询（如查找距离某点最近的对象）是常见需求。例如，在无人驾驶汽车导航中，需要实时查找最近的障碍物或交通设施。传统的线性搜索需要逐个比较所有对象的距离，而空间索引能够显著优化这一过程。

K-D树（K-dimensional tree） 是一种用于最近邻搜索的高效数据结构。它按维度递归划分空间，每次比较时仅需关注与查询点最近的子空间，从而大幅缩小检索范围。在三维环境中，K-D树能够快速定位最近邻对象，为实时决策提供支持。

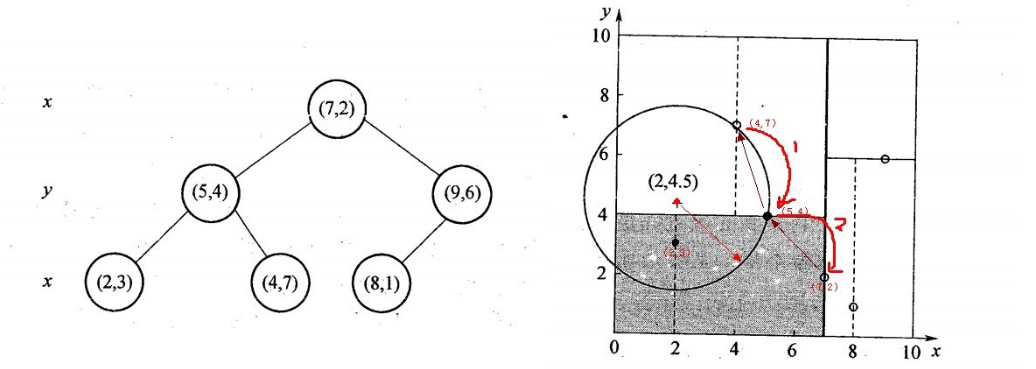

K-D树KNN（K最邻近）分类示例

#复杂空间关系查询的支持

空间关系查询包括相交、包含、相邻等几何关系的判断。例如，在建筑设计中，需要判断两个建筑模型是否重叠或某个设备是否在指定区域内。空间索引通过预先计算和存储几何对象的边界信息，使这些复杂的几何关系判断变得更加高效。

二、空间索引在三维数据处理中的关键作用

#优化数据存储与访问

三维数据通常体积庞大，直接存储与访问将占用大量存储空间并导致访问效率低下。空间索引通过对三维空间的分层划分与组织，显著优化了数据存储结构。例如：

• 最小边界体（MBR）：通过存储对象的最小边界体积，可以减少存储空间，并加速空间关系的计算。
• 空间填充曲线（如Hilbert曲线、Z曲线）：通过将多维空间映射到一维，使得空间数据的存储顺序更加高效。

#提升实时渲染与可视化性能

在VR、AR和游戏引擎中，实时渲染性能至关重要。空间索引通过视锥体裁剪和遮挡剔除等技术，有效减少了需要渲染的对象数量。例如：

• 视锥体裁剪：利用空间索引确定哪些对象在视野范围内，仅渲染这些对象。
• 遮挡剔除：通过索引结构判断哪些对象被遮挡，不参与渲染，从而减少计算量。

#支持并行与分布式计算

超大规模三维数据的处理通常需要借助并行与分布式计算。空间索引通过将数据划分为独立的子区域，使得这些子区域可以在多个计算节点上并行处理。

例如：在云计算环境中，使用空间索引划分数据后，各节点独立处理各自区域的数据，最终合并结果，从而大幅提高计算效率。

#碰撞检测与路径规划的加速

在机器人导航与无人驾驶领域，碰撞检测与路径规划是关键任务。空间索引通过快速定位潜在的碰撞对象，显著加速了碰撞检测过程。例如，八叉树在三维空间中划分不同区域，仅在可能发生碰撞的区域内进行详细计算，从而提高了实时性与效率。

三、 空间索引的实际应用案例

#BIM中的三维数据管理

在建筑信息建模（BIM）中，三维模型包含大量的几何对象，如墙壁、楼层、管道等。通过使用R树等空间索引结构，可以快速定位特定建筑部件，提高设计修改、冲突检测的效率。

图源：百度

#虚拟城市与数字孪生

虚拟城市和数字孪生需要实时渲染城市规模的三维模型。通过空间索引，可以快速检索和渲染特定区域的模型数据，提高系统的交互响应速度。例如，利用八叉树或空间填充曲线，可以快速加载和显示城市模型的局部细节，实现流畅的用户体验。

图源：百度

#无人驾驶中的路径规划

无人驾驶汽车在行驶过程中需要实时规划路径并避开障碍物。空间索引通过快速检索车辆周围的障碍物，显著提高了路径规划算法的效率。例如，使用KD树可以实时查找最近的障碍物，为路径规划提供精准的数据支持。

图源：百度

空间索引在三维数据检索与处理中的作用至关重要。它不仅提高了大规模三维数据的检索效率，还在实时渲染、并行计算、路径规划等方面提供了强大支持。随着三维数据规模的持续扩大与应用领域的多样化，空间索引技术将继续发展，为未来的数字化应用提供更为高效的解决方案。

---
